Voorzien zijn van:

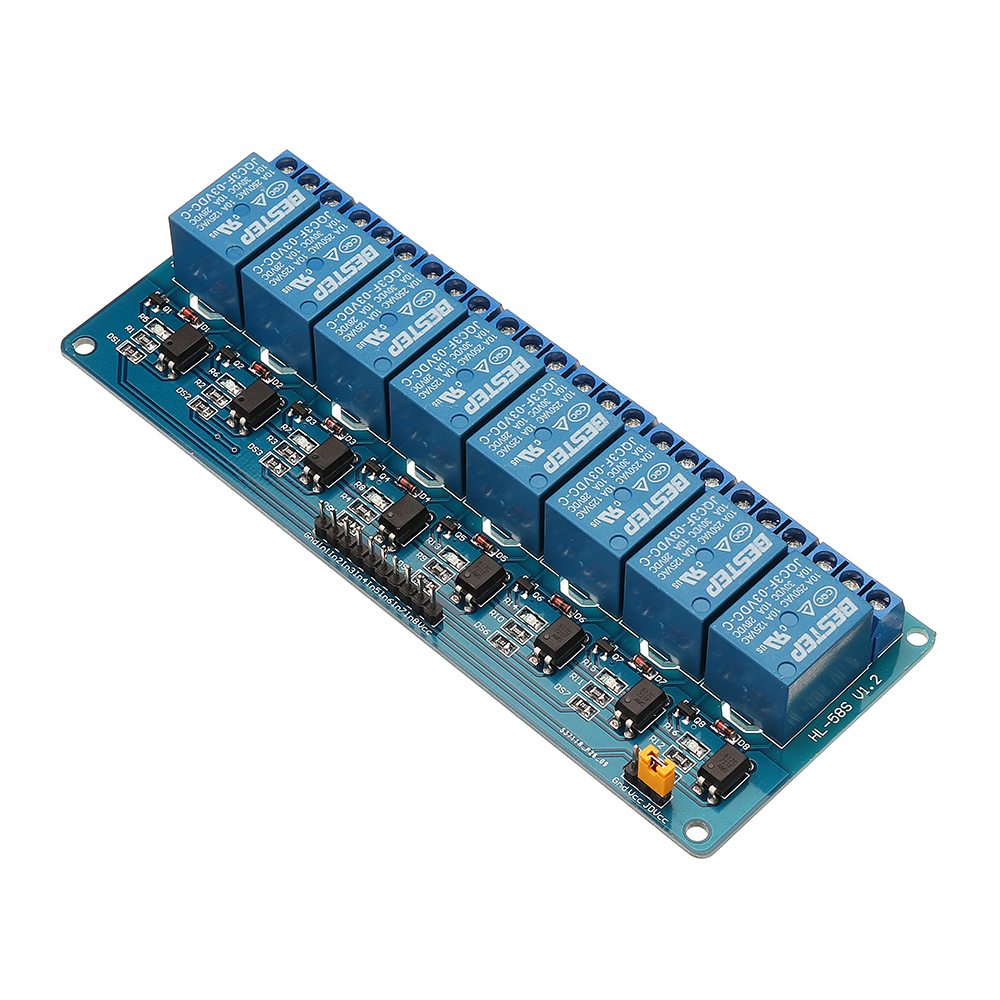

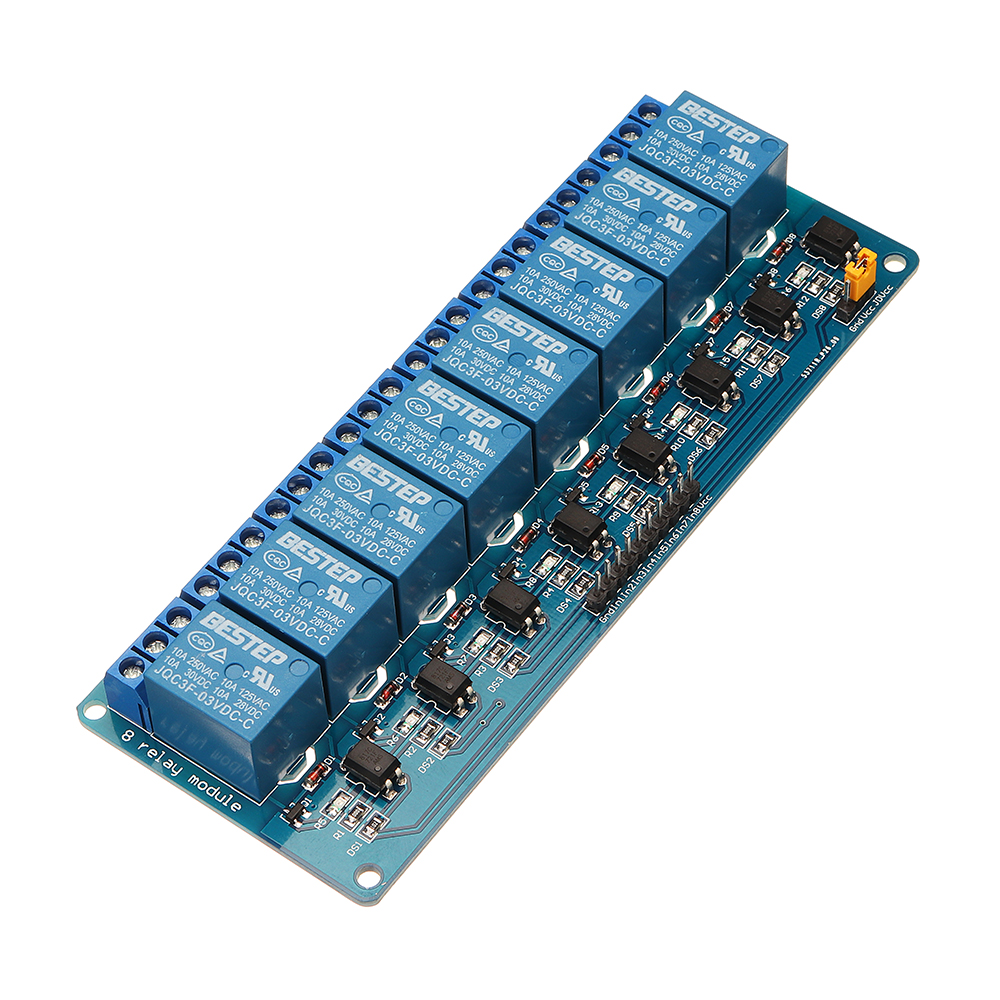

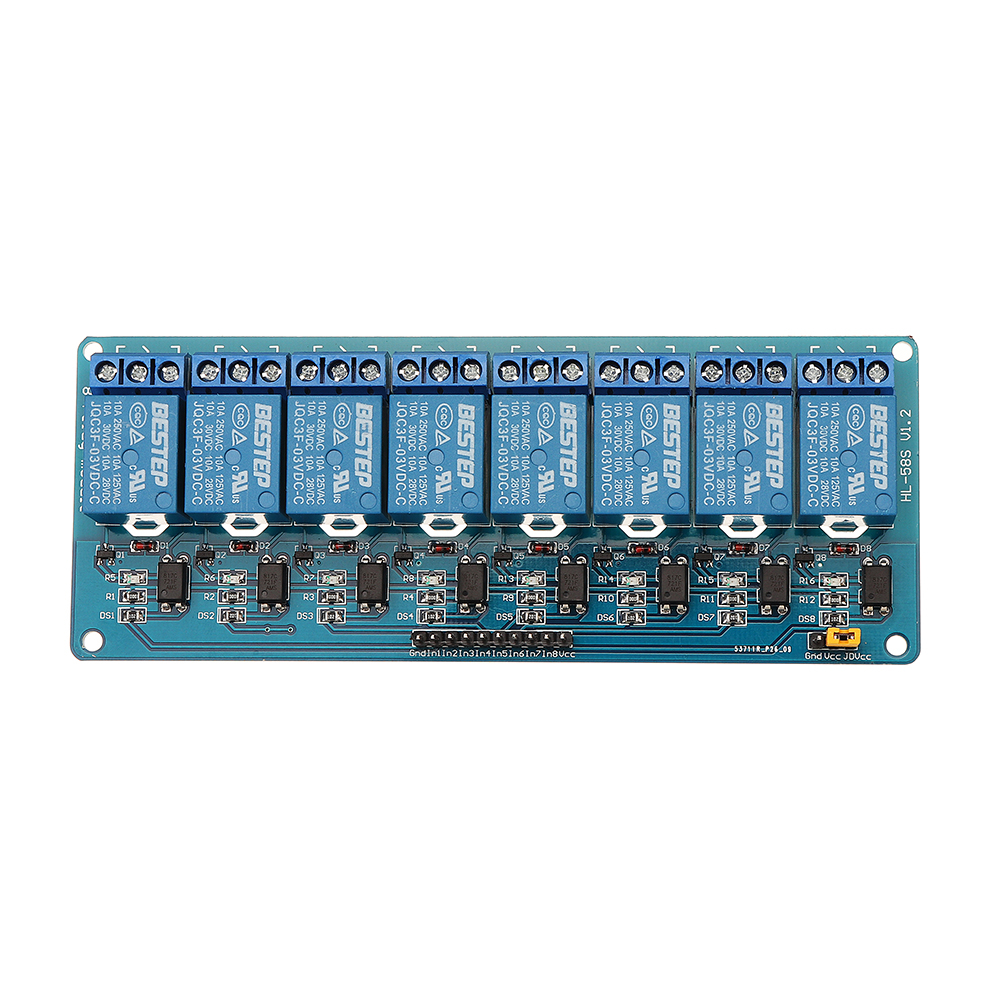

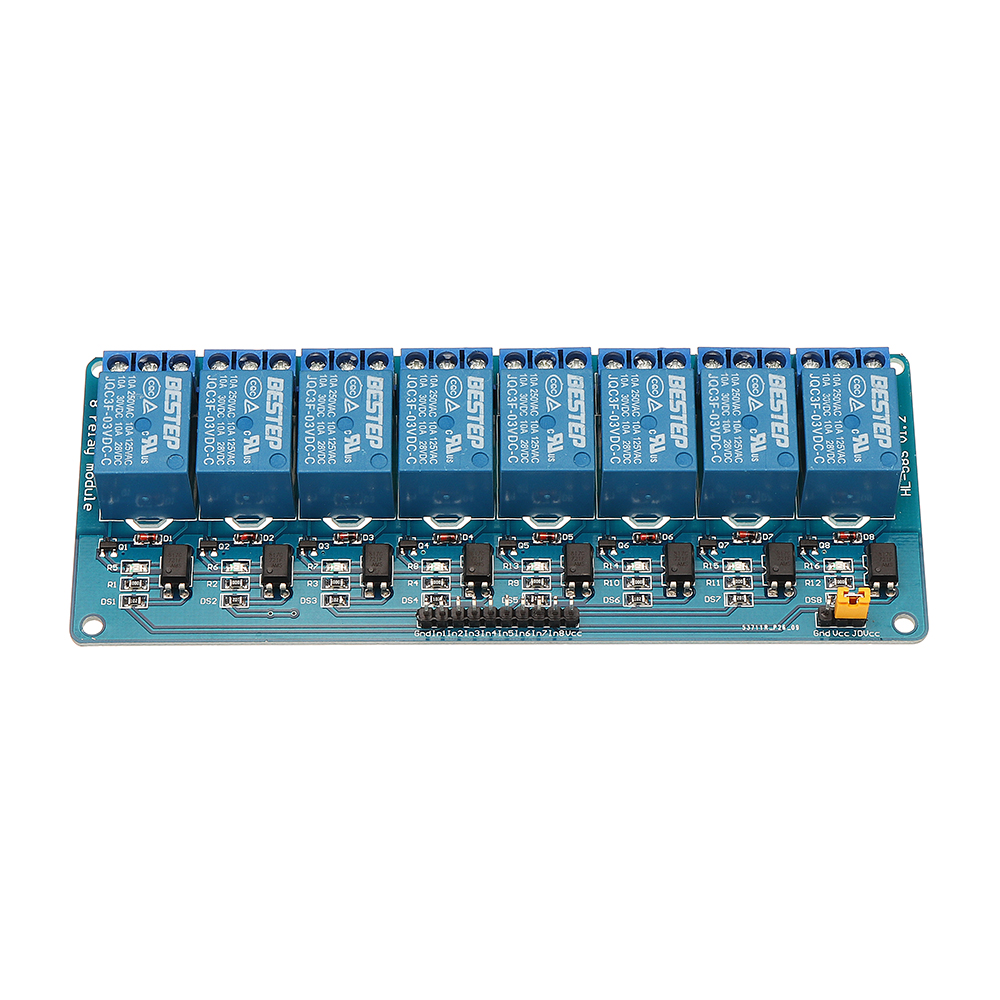

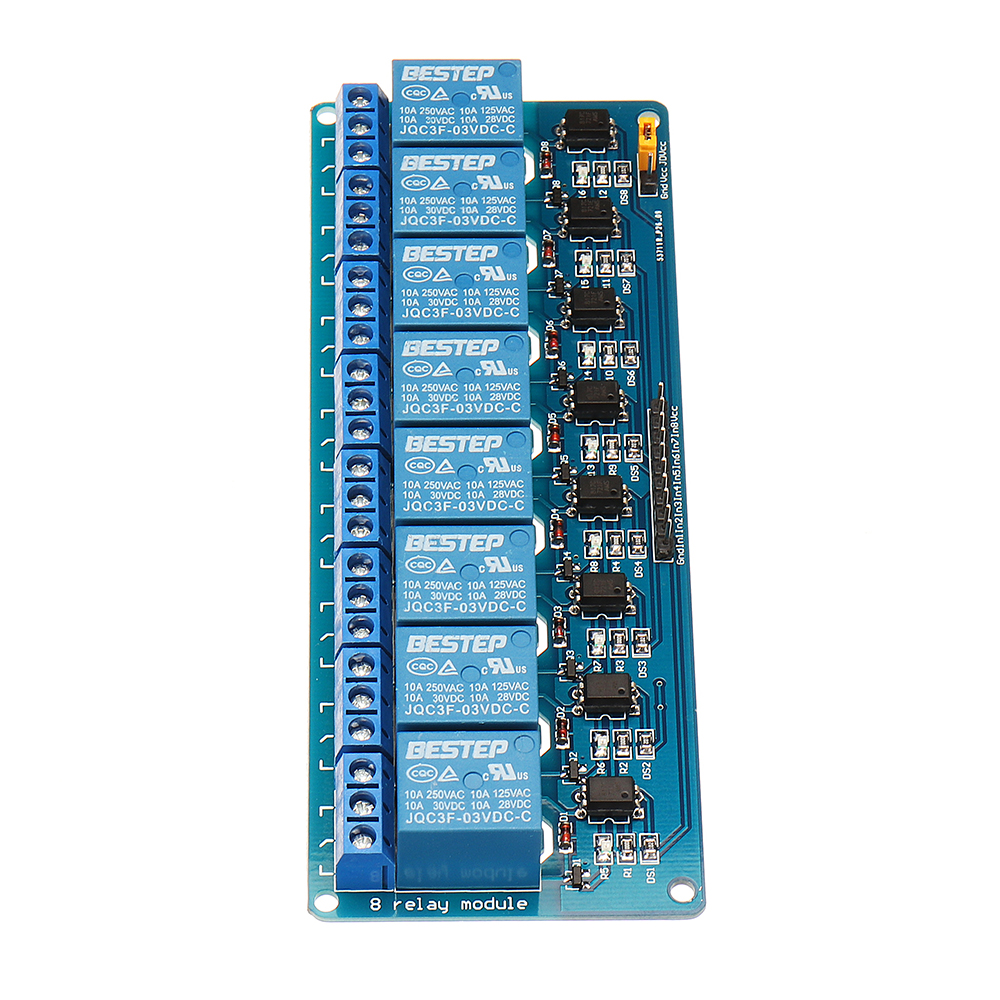

8 relaisuitgangsmodule, relaisuitgangscontact 250A 10A. Input IN1, IN2, IN3, IN4, IN5, IN6, IN7, IN8 signaallijn laag niveau effectief.

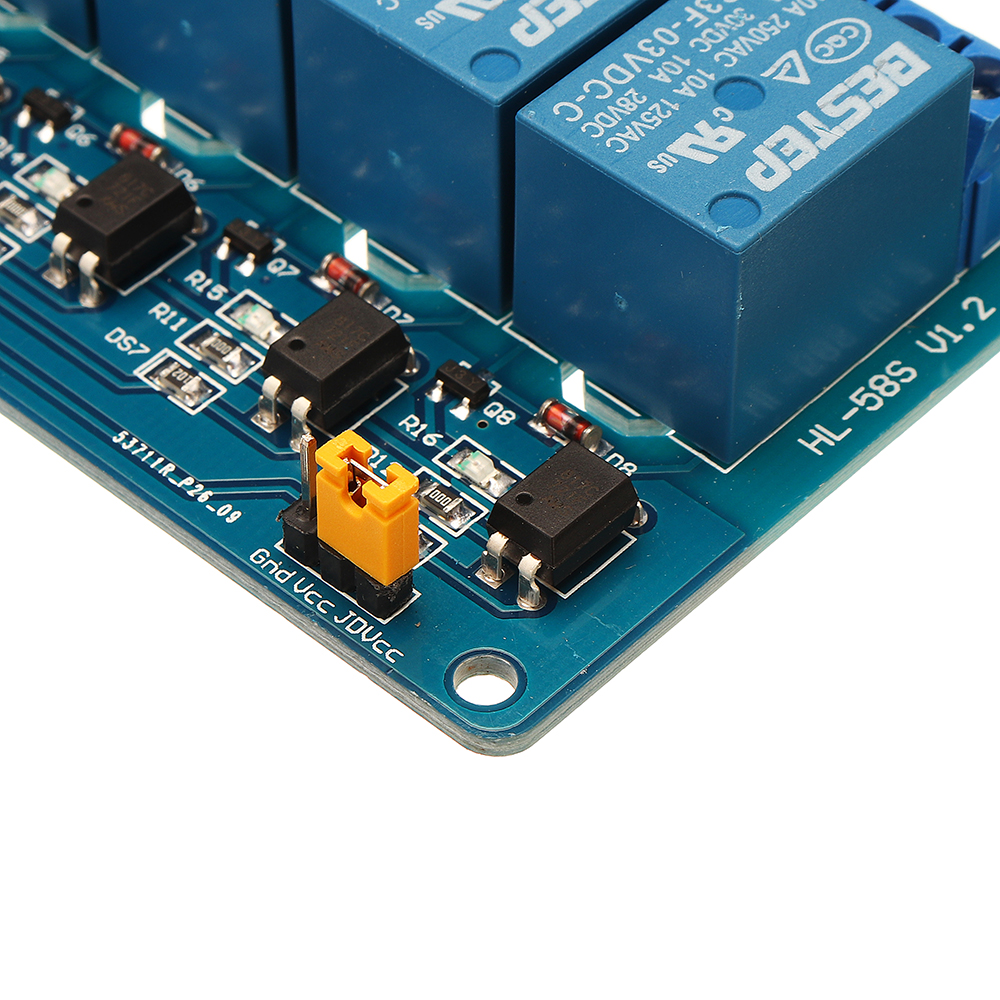

VCC, GND-voedingsingang, relais kan afzonderlijk worden geleverd aan relaisvoedingsingang JD-VCC.
Beschrijving :
1. Maximale belasting op normaal open pin: AC 250V / 10A, DC 30V / 10A.
2. Triggerstroom 5mA;
3. Voedingsindicatielampje (groen), relaisstatus indicatielampje (rood);
Module interface specificaties:
1. DC +: positieve pool van gelijkstroomvoeding
2. DC-: negatieve pool van gelijkstroomvoeding
3. CH1 ~ CH8: triggering pin relais

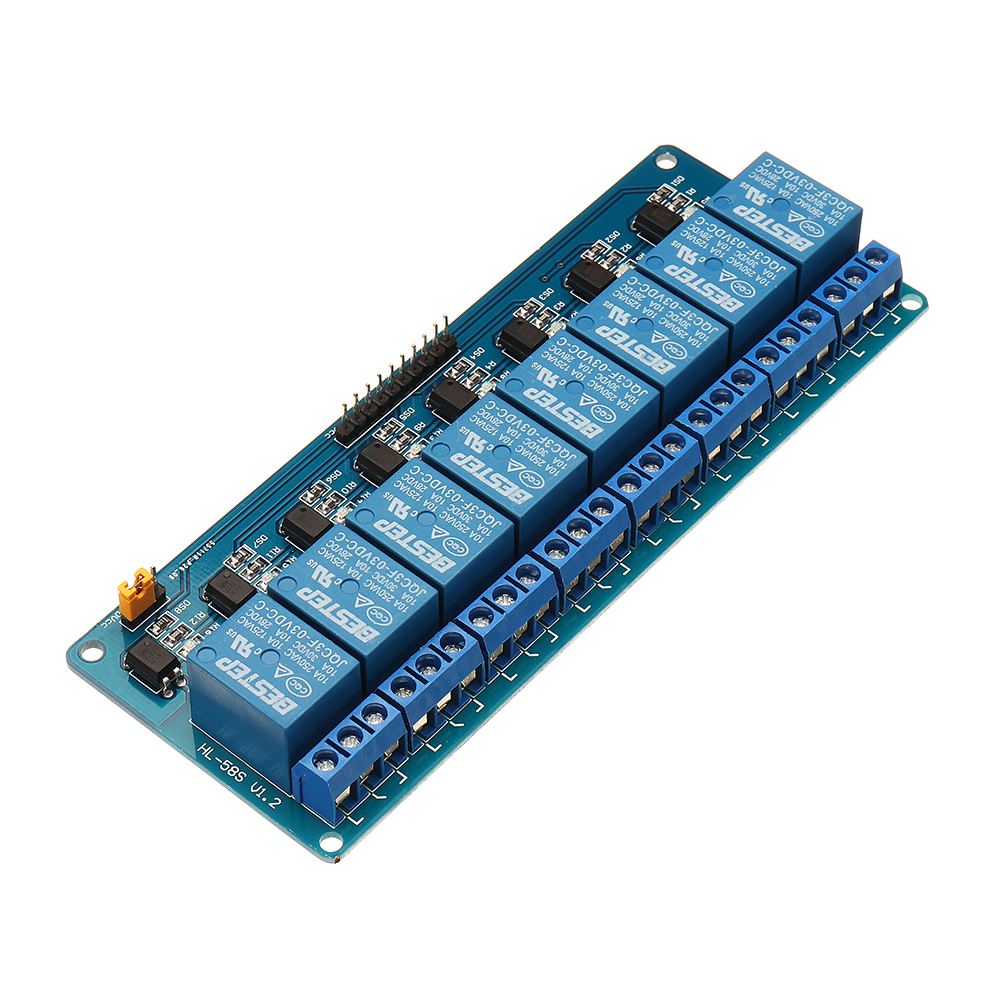

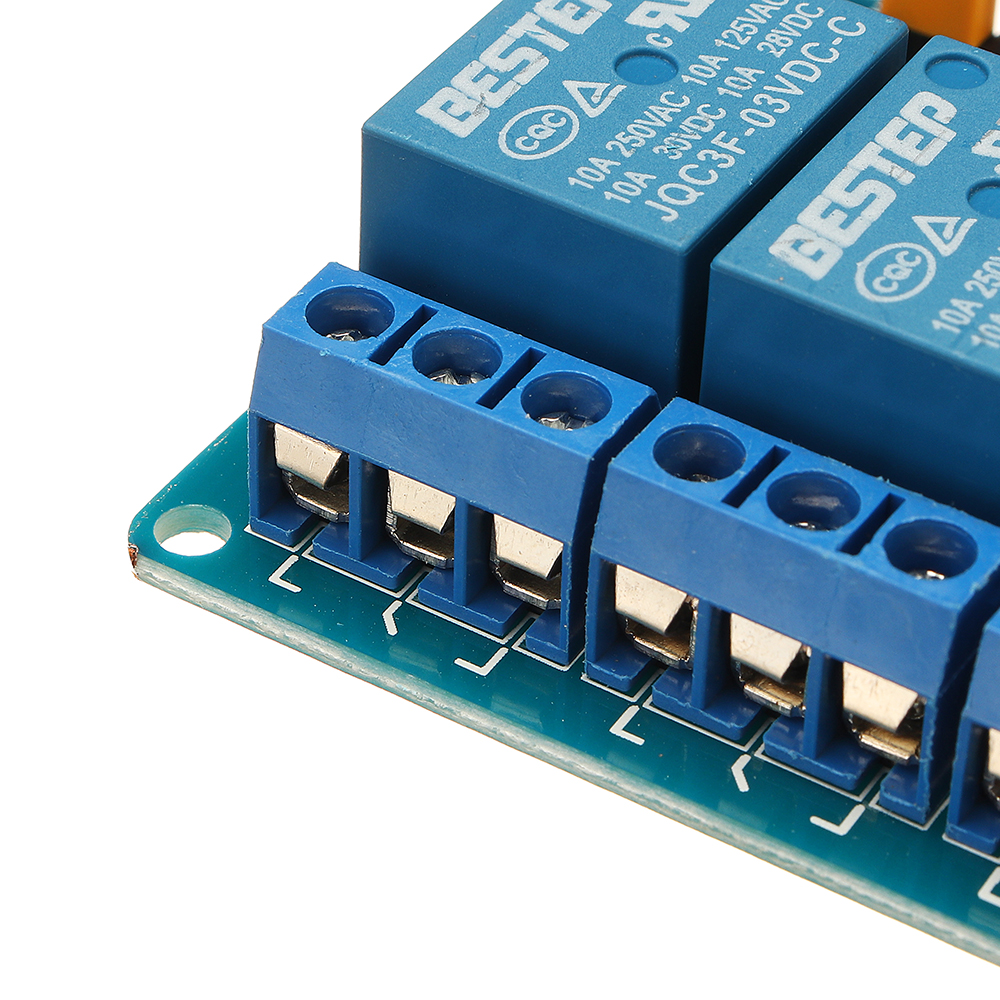

Relaisuitgang:
1. Normaal gesloten pen (NC1 ~ NC8): relais sluit normaliter de pin
2. Gemeenschappelijke pin (COM1 ~ COM8): relais gemeenschappelijke pin
3. Normaal geopende pin (NO1 ~ NO8): relais normaal open pin
Pakket inbegrepen:
1 x 3.3V relaismodule
1 x 3.3V relaismodule
