Voorzien zijn van:
Pakket inbegrepen:

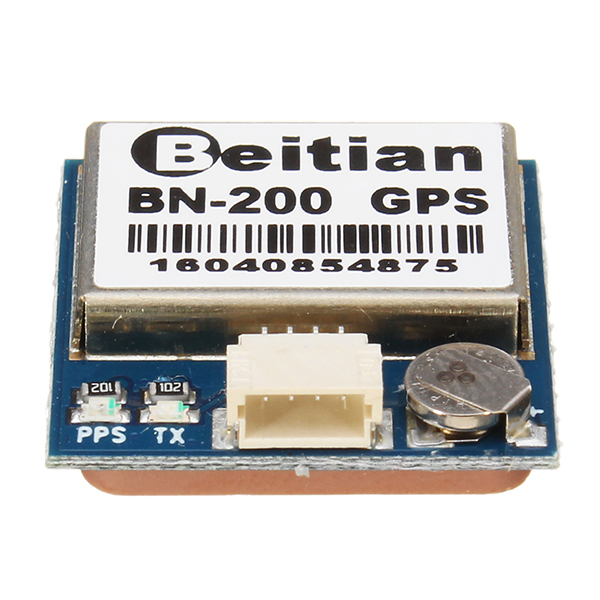

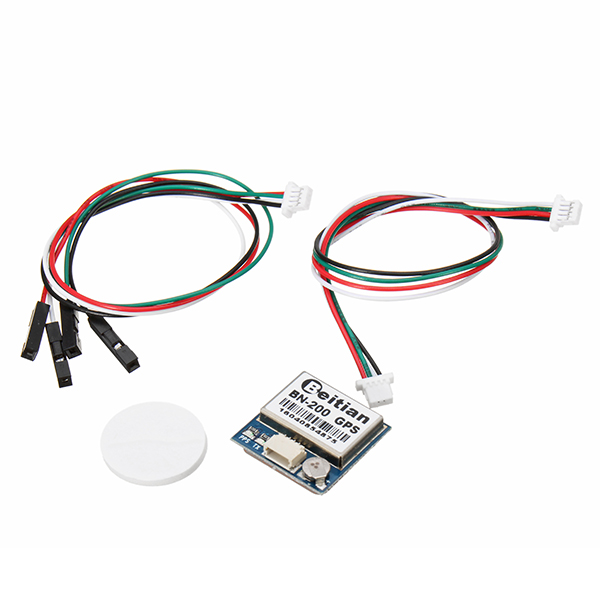

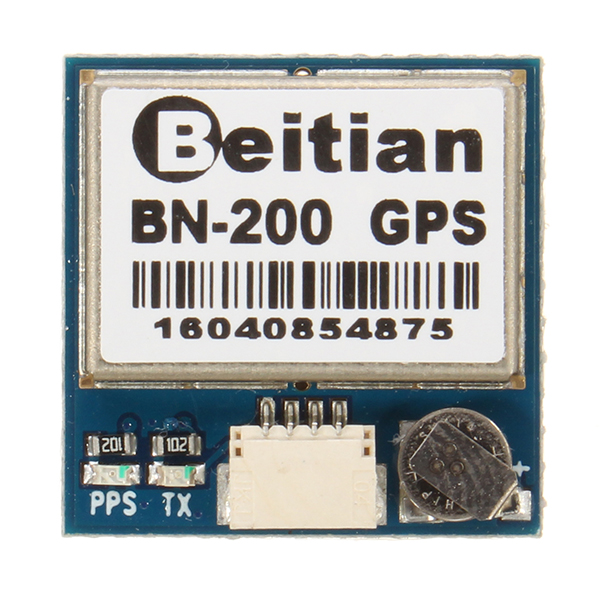

1 x BN-200 Small Size M8030 chipset GPS-module
,
,
,
,
,
,
,
,
,
| Parameter | Specificatie | |
| Elektrische kenmerken | chipset | M8030-KT |
| Ontvangen formaat | GPS, GLONASS, Galileo, BeiDou, QZSS en SBAS | |
| Frequentie | GPS L1, GLONASS L1, BeiDou B1, SBAS L1, Galileo E1 | |
| kanalen | 72 Kanaal doorzoeken | |
| Gevoeligheid | Tracking | -167dBm |
| herovering | 160dBm | |
| Koude start | -148dBm | |
| Goede start | -156dBm | |
| Nauwkeurigheid | Plaats horizontaal | 2,0 m CEP 2D RMS SBAS Enable (Typical Open Sky) |
| Snelheid | 0,1 m / sec 95% (SA uit) | |
| timing | 1us gesynchroniseerd met GPS tijd | |
| Acquisitietijd | Koude start | 26s |
| Warme start | 25s | |
| Goede start | 1s | |
| Gegevens en actualiseringspercentage | Ondersteuningspercentage | 4800bps tot 921600bps, standaard 9600bps |
| Gegevensniveau | Standaard TTL-niveau | |
| Gegevensprotocol | NMEA-0183 of UBX, standaard NMEA-0183 | |
| Eén GNSS | 1Hz-18Hz | |
| Gelijktijdige GNSS | 1 Hz-10 Hz, standaard 1 Hz | |
| Operationele limieten | Hoogte | 50.000 m Max |
| Snelheid | 515 m / s Max | |
| Versnelling | Minder dan 4 g | |
| Energieverbruik | VCC | DC-spanning 3.0V-5.5V, typisch: 5.0V |
| Stroom | Capture 50mA / 5.0V | |
| Mechanische specificaties | Dimensie | 20mm*20mm*6mm |
| Gewicht | 5.2mm | |
| connector | 1.00mm spacing 4 pins connector | |
| Milieu | Bedrijfstemper | -40 ° C ~ + 85 ° C |
| Opslagtemp | -40 ° C ~ + 105 ° C | |
| LED | ingebouwde LED | TX-LED: blauw. De gegevensuitvoer, TX-LED knippert |
| PPS-lampje: rood. PPS-lampje brandt niet wanneer GPS niet is vastgezet, knippert wanneer deze is vastgezet | ||
Pakket inbegrepen:
1 x BN-200 Small Size M8030 chipset GPS-module
,,,,,,,,,
