Beschrijving:

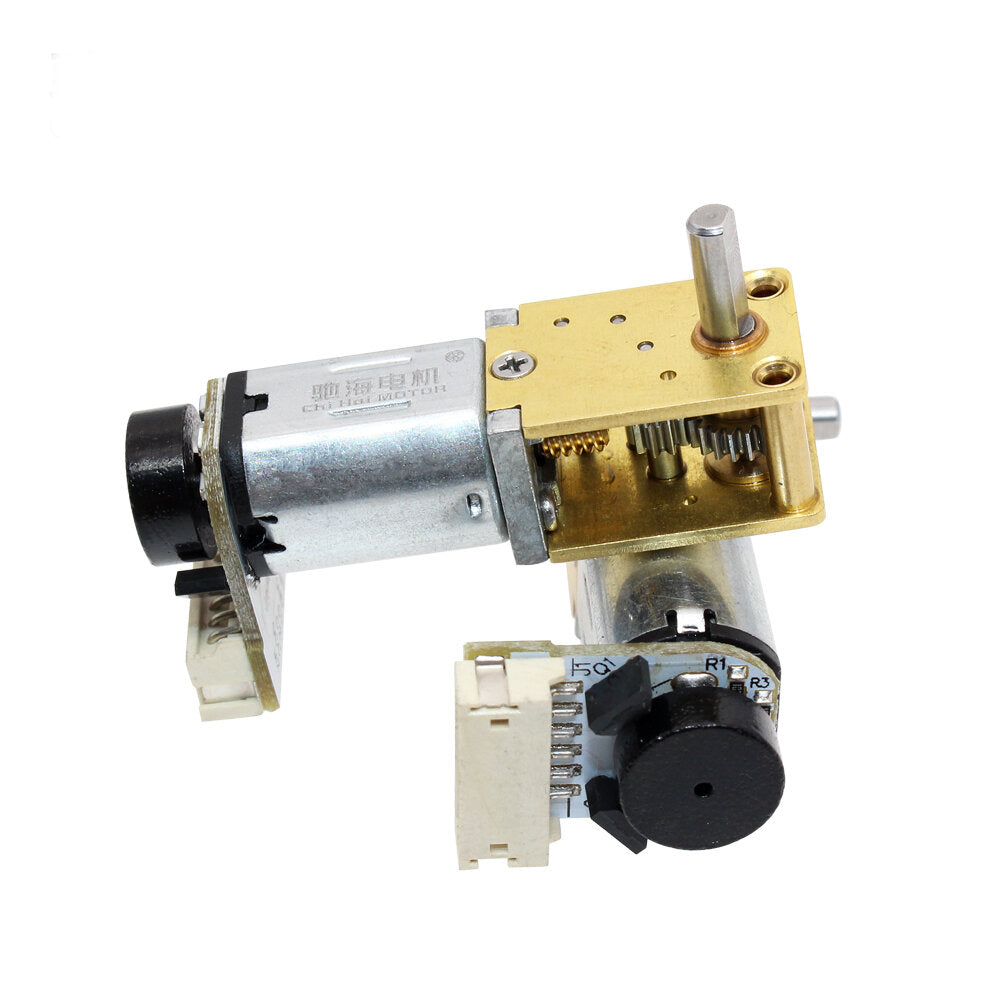

Chihai CHF-GW12T-N20VA Reductiemotor DC 12V codering wormwielmotor
Specificaties:
| productnaam | DC wormwielmotor |
| Model |
CHF-GW12T-N20VA DC-wormwielmotor |
| Maat |
10 * 39 mm (exclusief de as) |
| Schachtlengte: |
8mm D |
| Asdiameter: | Φ3mm |
Dik |
2.5 D |
| Spanning | Gelijkstroom 3-12V |
| Stroom | 0.2W |
| Sollicitatie |
Intelligente robot, intelligente manipulator, intelligent meubilair Intelligent focussysteem, miniatuurkop, enz |
| Hoeveelheid | 1 Pcs |
Encoders Conflg:
Type |
AB tweefasige incrementele encoder |
Pulsuitgangen van rotatie |
Basisimpuls 7PPR × overbrengingsreductieverhouding |
Holzer voedingsspanning |
DC 3,3 V / DC 5,0 V |
Basis functie |
Met de pull-up-vormweerstand kan de microcomputer met één chip worden gebruikt |
Type encoder-interface |
ZH1.5-6PIN (standaard bedrading) |
Uitgangssignaaltype: |
Blokgolf AB-fase |
Responsfrequentie: |
100Khz |
Basis pulsnummer |
7 PPR |
Aantal triggerpolen van magnetische ring |
14 palen (7 paar palen) |
|
Model: CHF-GW12T-N20VA DC-wormwielmotor |
Spanning: DC12.0V Vermogen 0.2W (A35 # Voer de motor in) |
Micro-tandwielconstructie, zelfremmende functie wordt niet aanbevolen om meer dan 5,0 kg.cm te gebruiken. De continue nominale belasting mag niet groter zijn dan 2,5 kg.cm |
| Verhouding | 118 | 238 | 300 | 603 |
| Nullaststroom (mA) | ≤65 | ≤65 | ≤65 | ≤65 |
| Onbelaste snelheid (rpm) | 200 | 100 | 78 | 39 |
| Nominaal koppel (Kg.cm) | 0.4 | 0.7 | 0.9 | 1.8 |
| Nominaal koppel (Nm) | 0.034 | 0.069 | 0.088 | 0.18 |
| Nominale snelheid (tpm) | 140 | 70 | 55 | 27 |
| Nominale stroom (A) | ≤0.15 | ≤0.15 | ≤0.15 | ≤0.15 |
| Blokkeerstroom (A) | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
| Kraamkoppel (Kg.cm) | ≤1.10 | ≤2.40 | Kan niet groter zijn dan 3,0 kg. Cm |
Kan niet groter zijn dan 3,0 kg. Cm |
| HALL-signaal (7 × verhouding) | 826.469 | 1652.931 | 2112.082 | 4224.164 |
Functies:
- Alle metalen tandwielen, slijtvast, sterke torsieweerstand, lange levensduur, snelle warmteafvoer en sterk composietvermogen.
- Zuivere koperdraadwikkeling, het rotordeel neemt een zuivere kopergroep, lage weerstand, sterke geleiding aan en het motorkoppel wordt verhoogd.
- Wormwielen verminderen de snelheid, verhogen de overbrengingsverhouding, hebben een zelfremmende functie, een soepele transmissie en een compacte structuur.
Pakket Inbegrepen:
| 1 × | DC wormwielmotor |
Meer details:
