Kenmerken:
1. Ultra Low Power DC-DC Boost-lader
Koudstartspanning: VIN ≥ 330 mV
Continu energie oogsten Van VIN zo laag als 100 mV
Regeling ingangsspanning Voorkomt samenvouwen van invoerimulaties met hoge impedantie
Volledige werkende ruststroom van 488 nA (standaard)
Verzendmodus met <5 nA vanaf batterij
2. Energieopslag
Energie kan worden opgeslagen in herlaadbare Li-ionbatterijen, dunne filmbatterijen, super-
condensatoren of conventionele condensatoren
3. Batterij opladen en bescherming
Intern onderspanningsniveau ingesteld
Door de gebruiker programmeerbare overspanningsniveaus
4. Batterij Goede Output alarm
Programmeerbare drempel en hysteresis
Waarschuw aangesloten microcontrollers van wachtend vermogensverlies
Kan worden gebruikt om systeembelastingen in of uit te schakelen
5. Programmeerbare Step Down Gereguleerde Output (Buck)
Hoog rendement tot 93%
Ondersteunt piekuitgangsstroom tot 110 mA (typisch)
6. Programmeerbare maximale Power Point Tracking (MPPT)
Biedt optimale energie-extractie van een variëteit aan energie-oogstmachines, waaronder zonnepanelen, thermische en piëzo-elektrische generatoren
Omschrijving:
Het bq25570-apparaat is speciaal ontworpen om microwatts (μW) efficiënt te onttrekken tot milliwatts (mW) stroom die wordt opgewekt uit een verscheidenheid aan DC-bronnen met hoge uitgangsimpedantie, zoals fotovoltaïsche (zonne-energie) of thermisch elektrische generatoren (TEG) zonder die bronnen in te klappen. De functies voor batterijbeheer zorgen ervoor dat een herlaadbare batterij niet wordt overladen door dit geëxtraheerde vermogen, waarbij de spanning wordt verhoogd of de veilige grenzen worden overschreden door systeembelasting. Naast de uiterst efficiënte opvoerlader, integreert de bq25570 een zeer efficiënte, nanogestuurde belasting buck converter voor het leveren van een tweede powerrail aan systemen zoals draadloze sensornetwerken (WSN) die strenge kracht- en operationele eisen stellen. Alle mogelijkheden van de bq25570 zijn verpakt in een klein foot-print 20-leads 3,5-mm x 3,5-mm QFN-pakket (RGR).
toepassingen:
Energieoogst
Solar Chargers
Thermal Electric Generator (TEG) Oogsten
Draadloze sensornetwerken (WSN)
Draadloze bewaking met laag vermogen
Milieu Controle
Brug- en structurele gezondheidsmonitoring (SHM)
Smart Building Controls
Draagbare en draagbare gezondheidsapparaten
Entertainment Systeem Afstandsbedieningen
Pakket bestaat uit:

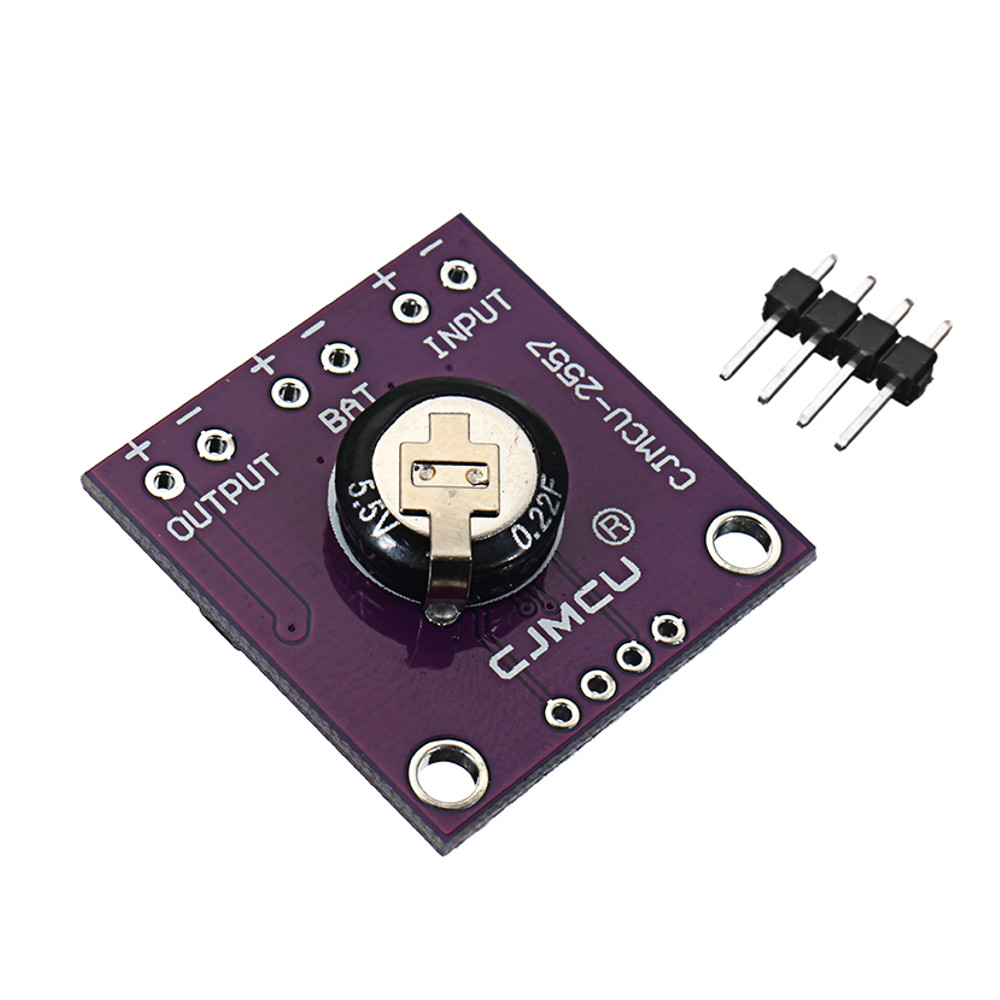

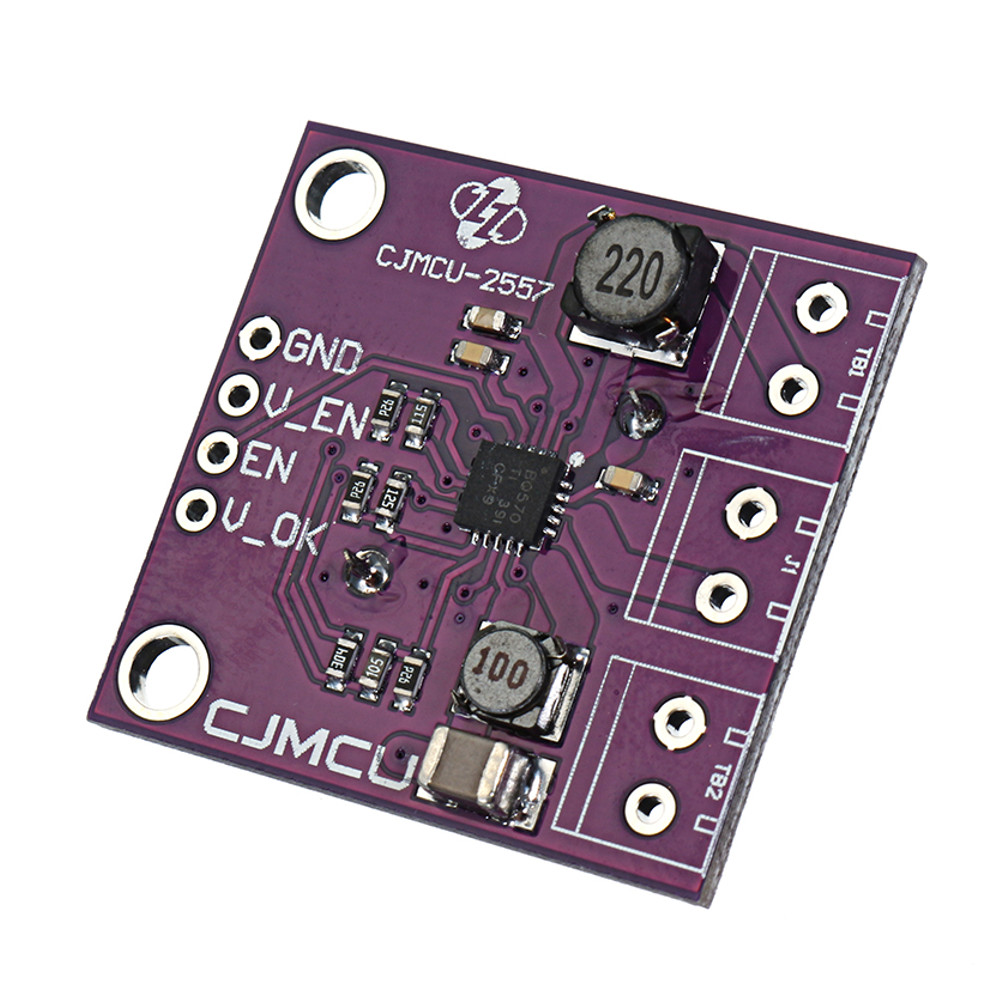

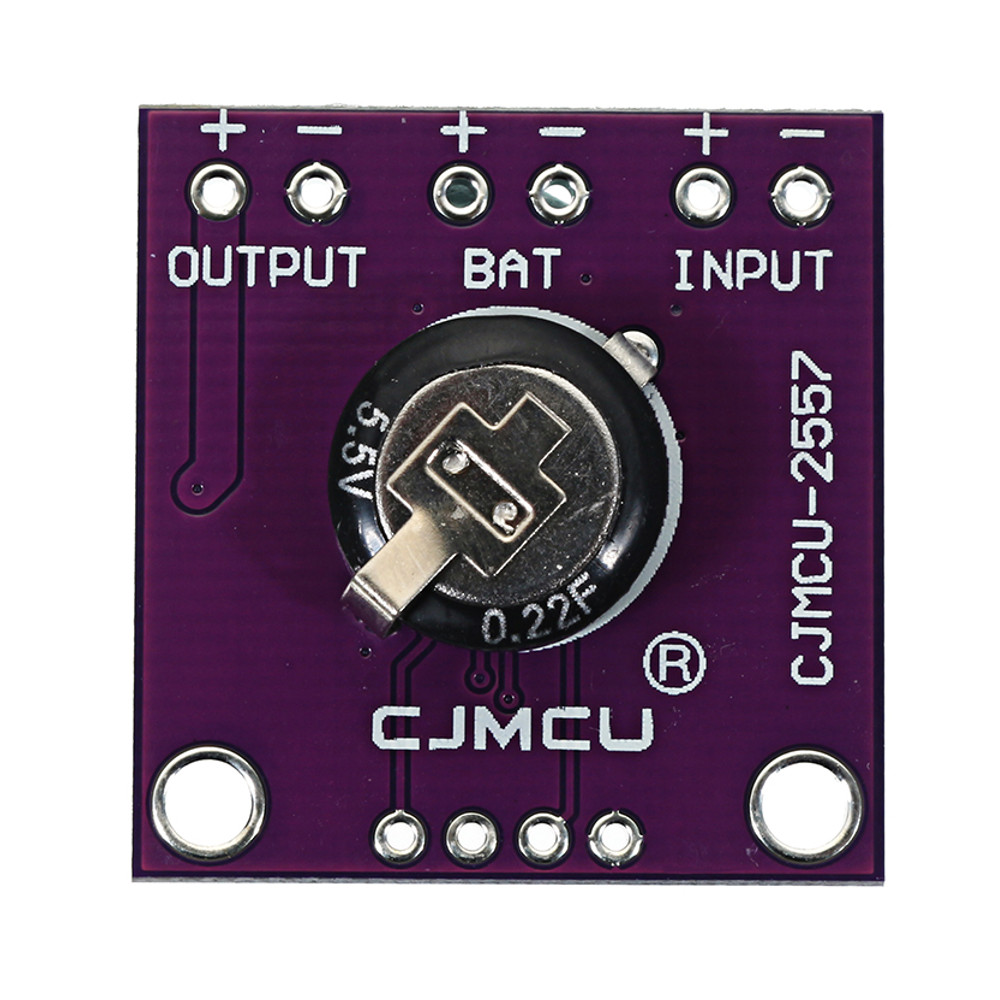

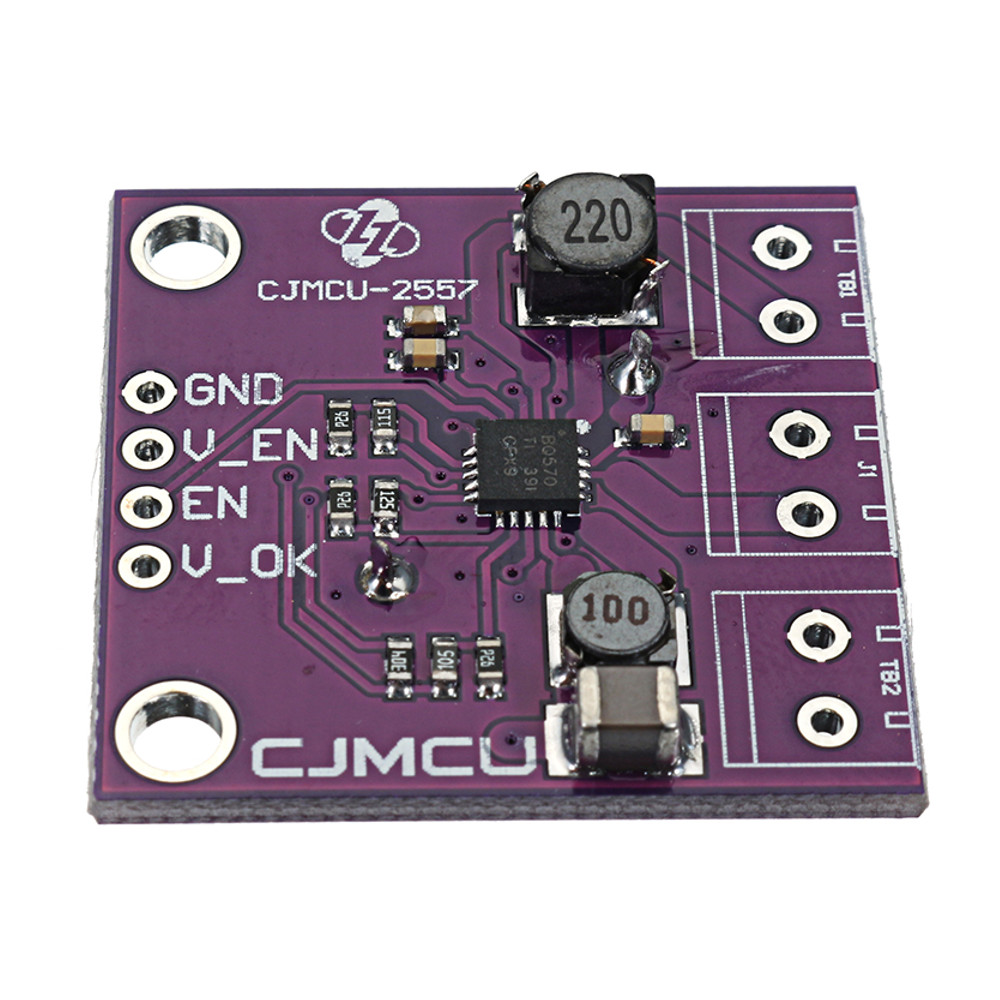

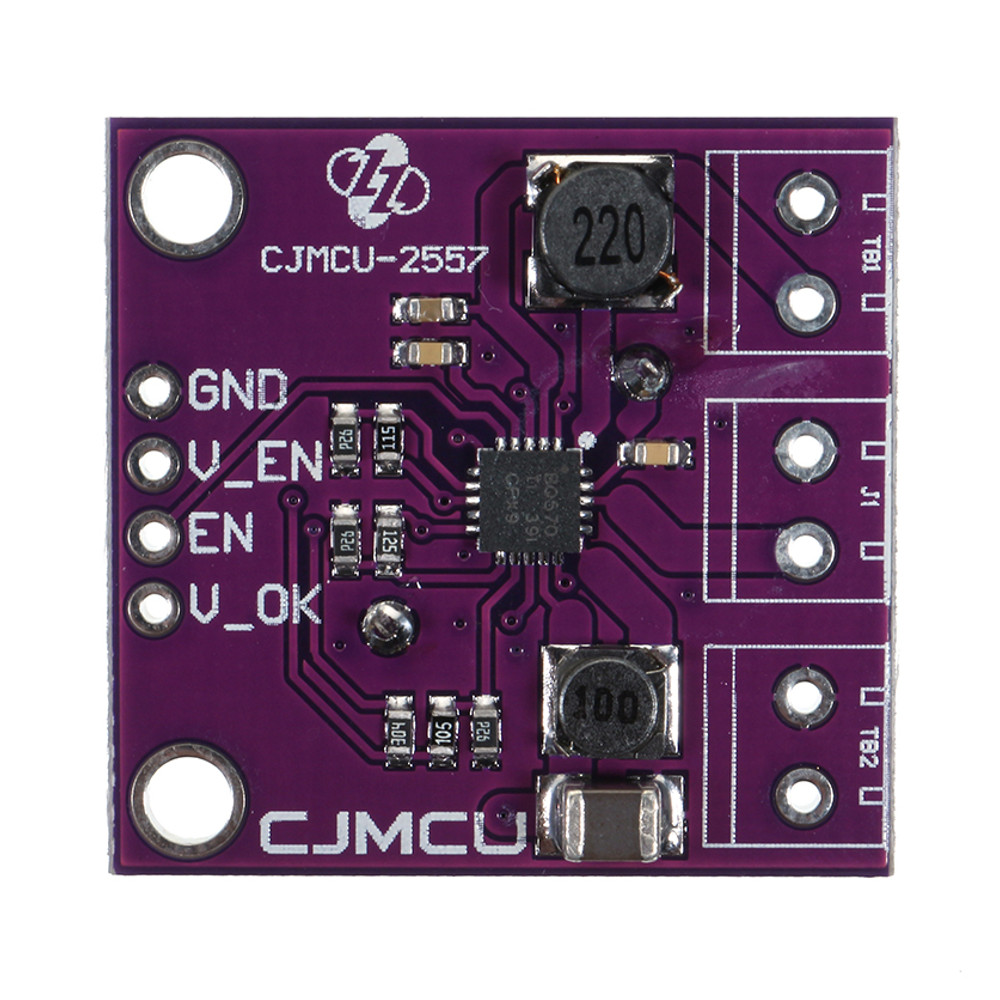

1 x CJMCU-2557 BQ25570 Nano Power Boost-oplader
