Voorzien zijn van:
950nA Input Quiescent Current (Output in Regulation - Geen Load)
450nA Input Quiescent Current in UVLO
2,7V tot 20V ingangsbereik
Geïntegreerde Low-Loss Full-Wave-bruggelijkrichter
Tot 100 mA uitgangsstroom
Selecteerbare uitgangsspanning van 1.8V, 2.5V, 3.3V, 3.6V
High-Efficiency Integrated Hysteretic Buck DC / DC
Input Protective Shunt - tot 25mA pull-down bij VIN ≥ 20V
Wide Input Undervoltage Lockout (UVLO) Range
toepassingen:
Piëzo-elektrische energieoogst
Electro-mechanische energieoogst
Draadloze HVAC-sensoren
Mobile Asset Tracking
Bandenspanningssensoren
Batterij vervangen voor industriële sensoren
Externe lichtschakelaars
Zelfstandige buck regulator op nanopower
Omschrijving:
De LTC3588-1 integreert een low-loss full-wave bruggelijkrichter met een buck-converter met een hoog rendement om een complete energieoogstoplossing te vormen die is geoptimaliseerd voor energiebronnen met een hoge outputimpedantie zoals piëzo-elektrische transducers. Een ultralaag ruststroom-onder-spanningsblokkering (UVLO) -modus met een breed hysteresevenster maakt het mogelijk dat de lading zich op een ingangscondensator ophoopt totdat de buck de omzetter efficiënt een deel van de opgeslagen lading naar de uitgang kan overbrengen. Bij regulatie gaat de LTC3588-1 een slaaptoestand aan waarin zowel de inkomende als uitgaande ruststromen minimaal zijn. De buck converter wordt in- en uitgeschakeld naar behoefte om de regelgeving te behouden.
Vier uitgangspanningen, 1.8V, 2.5V, 3.3V en 3.6V, zijn pin die kan worden geselecteerd met maximaal 100mA van de continue uitgangsstroom; De uitgangskondensator kan echter worden aangepast om een hogere uitgangsstroomuitbarsting te bedienen. Een invoer beschermende shunt ingesteld op 20V maakt een grotere energieopslag mogelijk voor een bepaalde hoeveelheid inputcapaciteit.
Schematisch: Klik hier om te openen
Pakket bestaat uit:

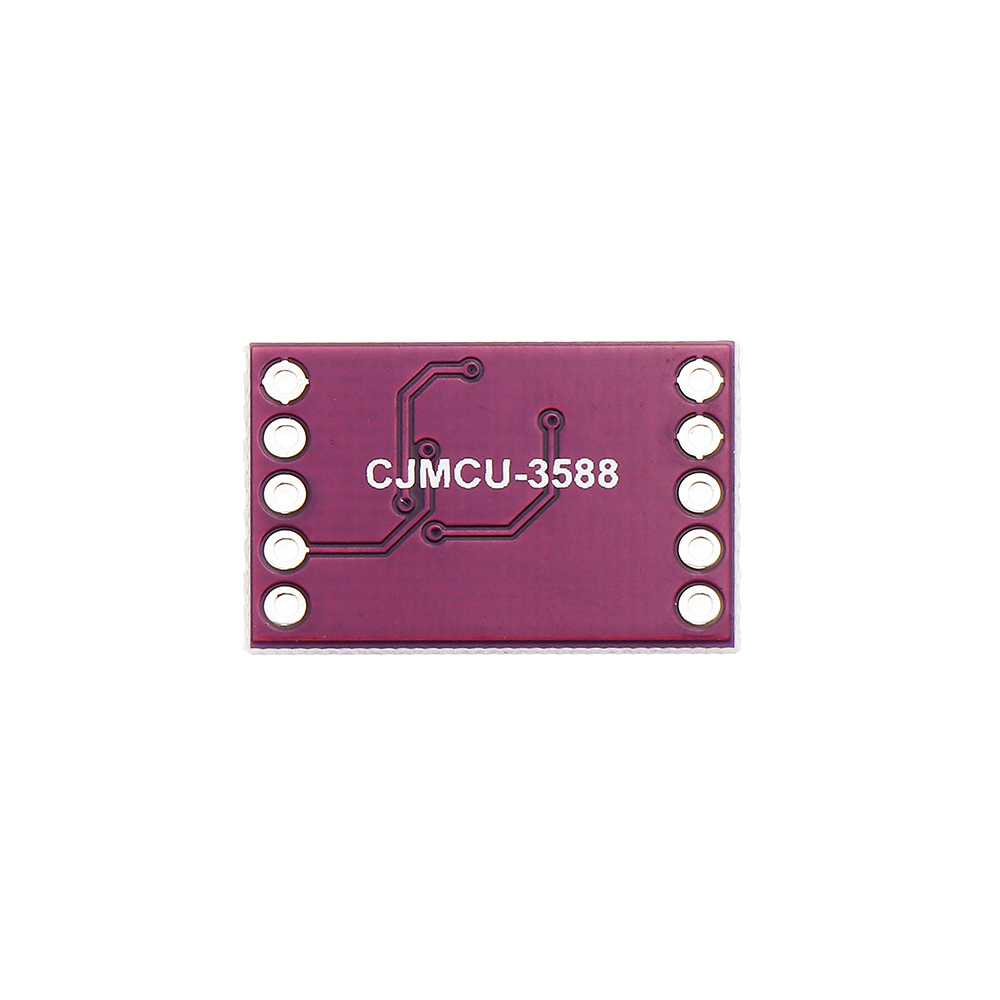

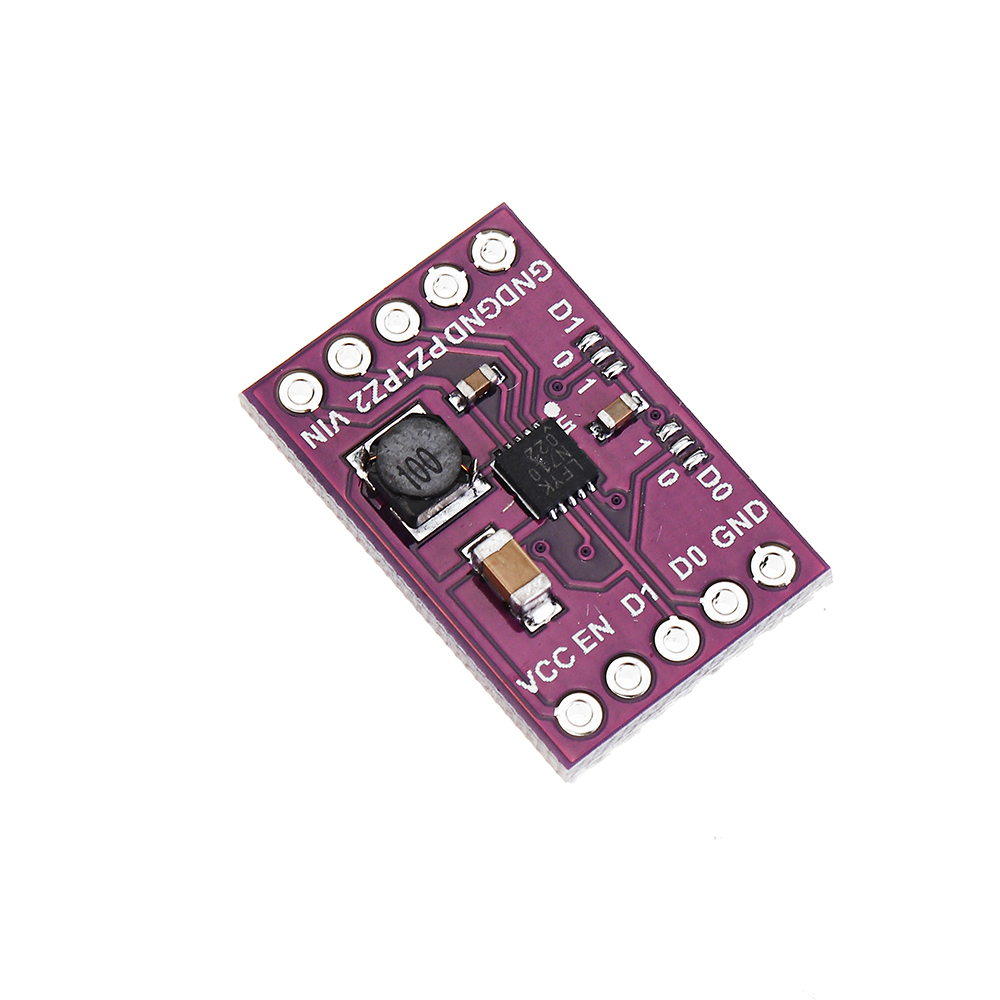

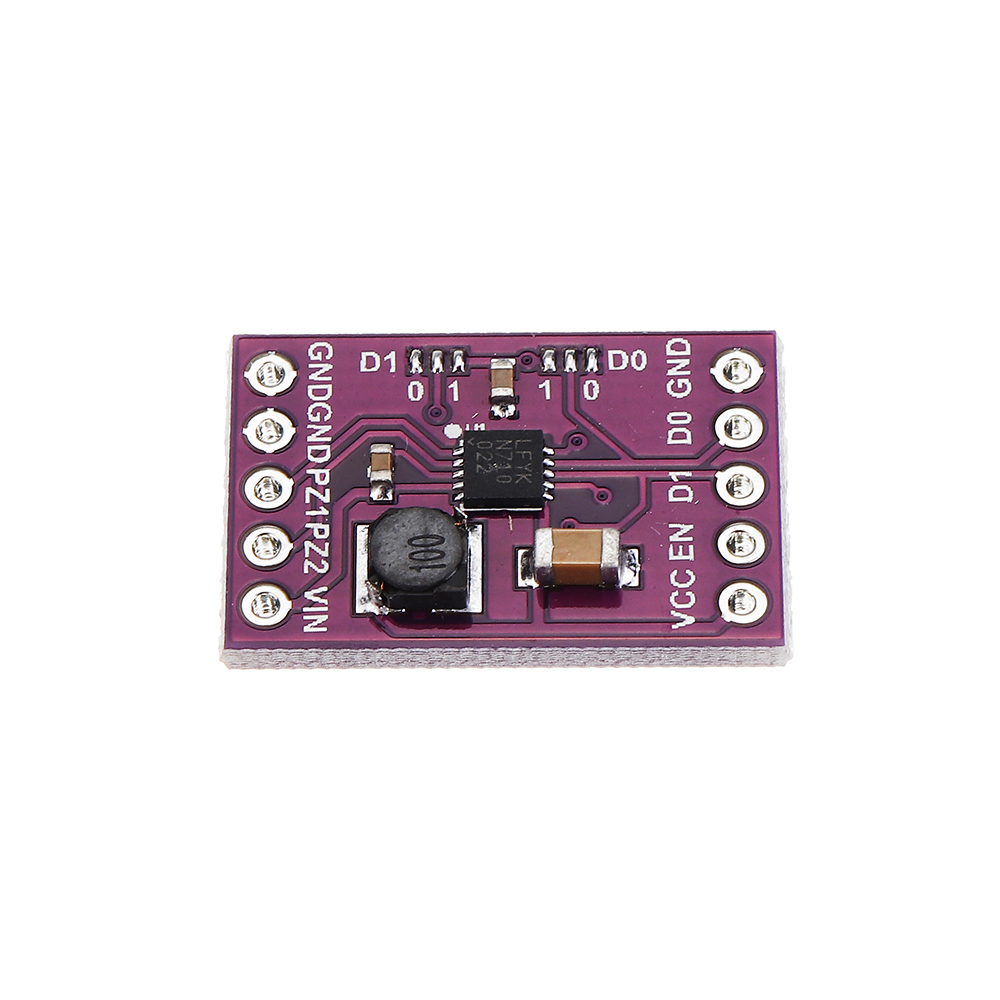

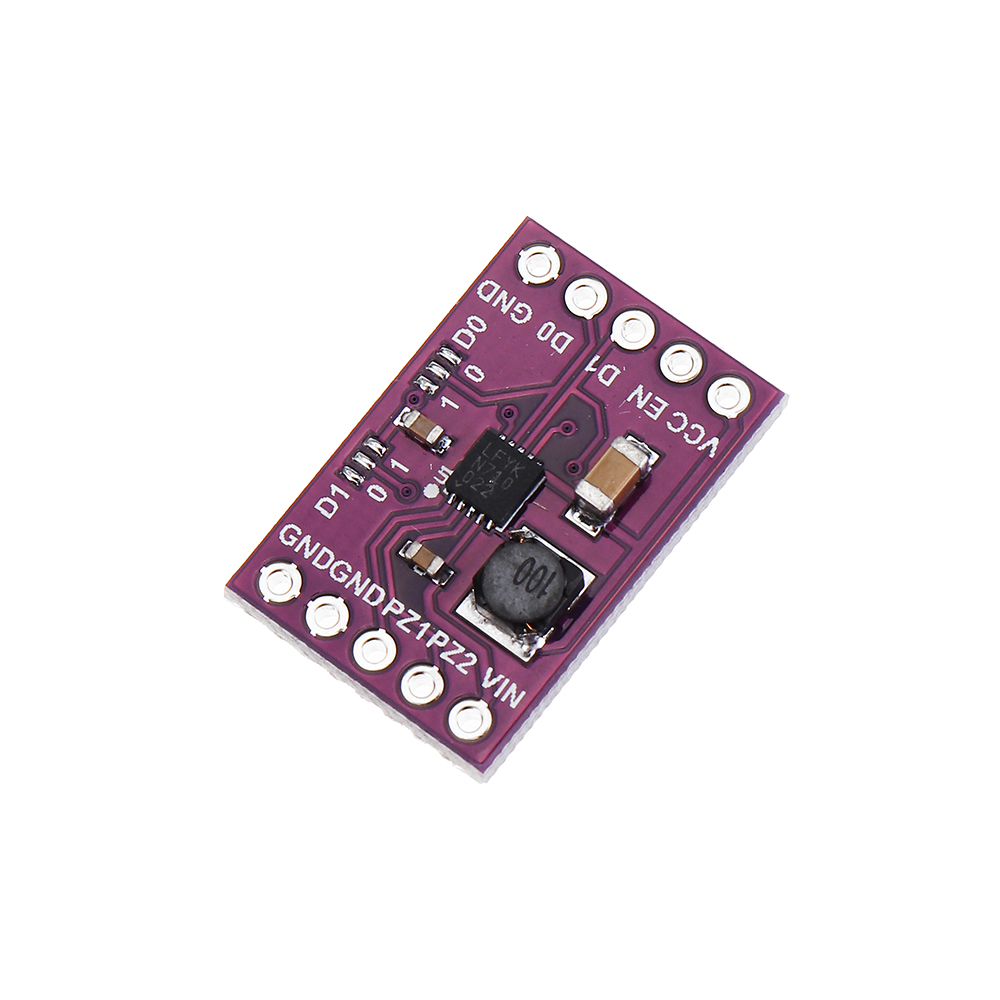

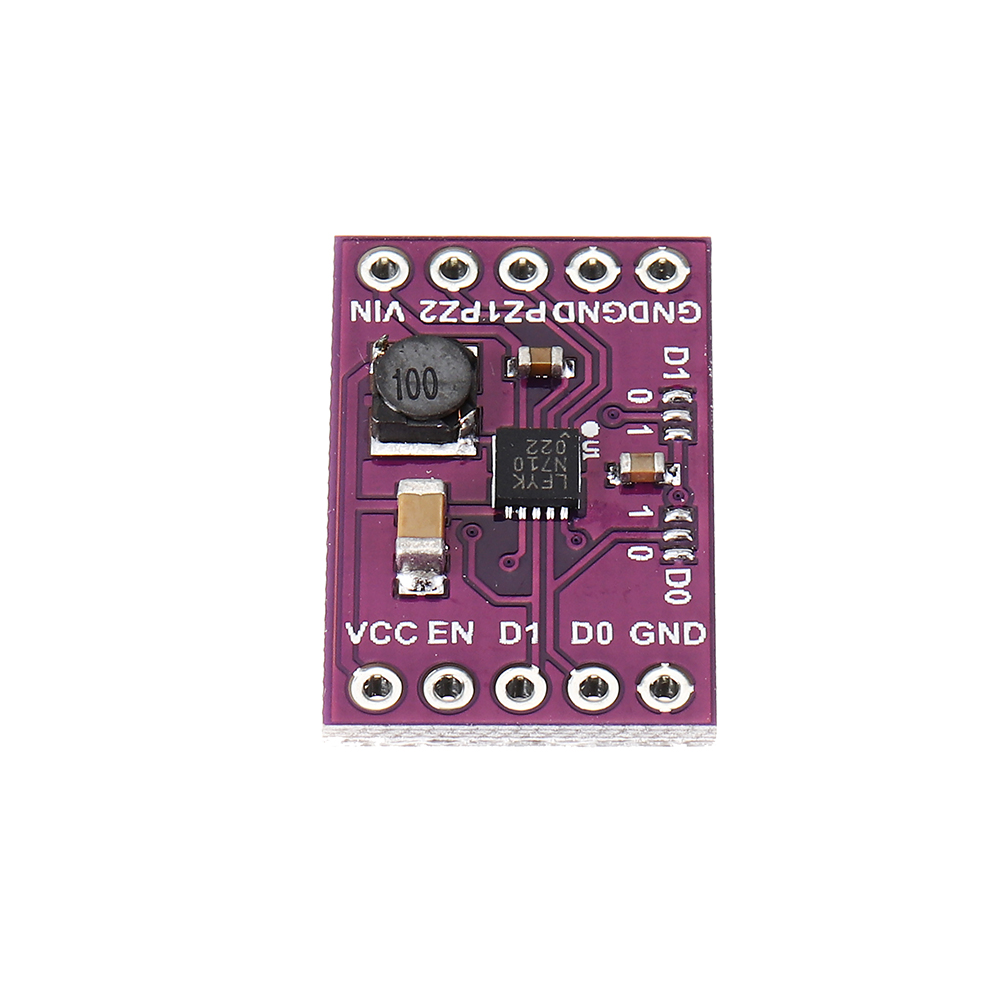

1 x module
