Beschrijving:

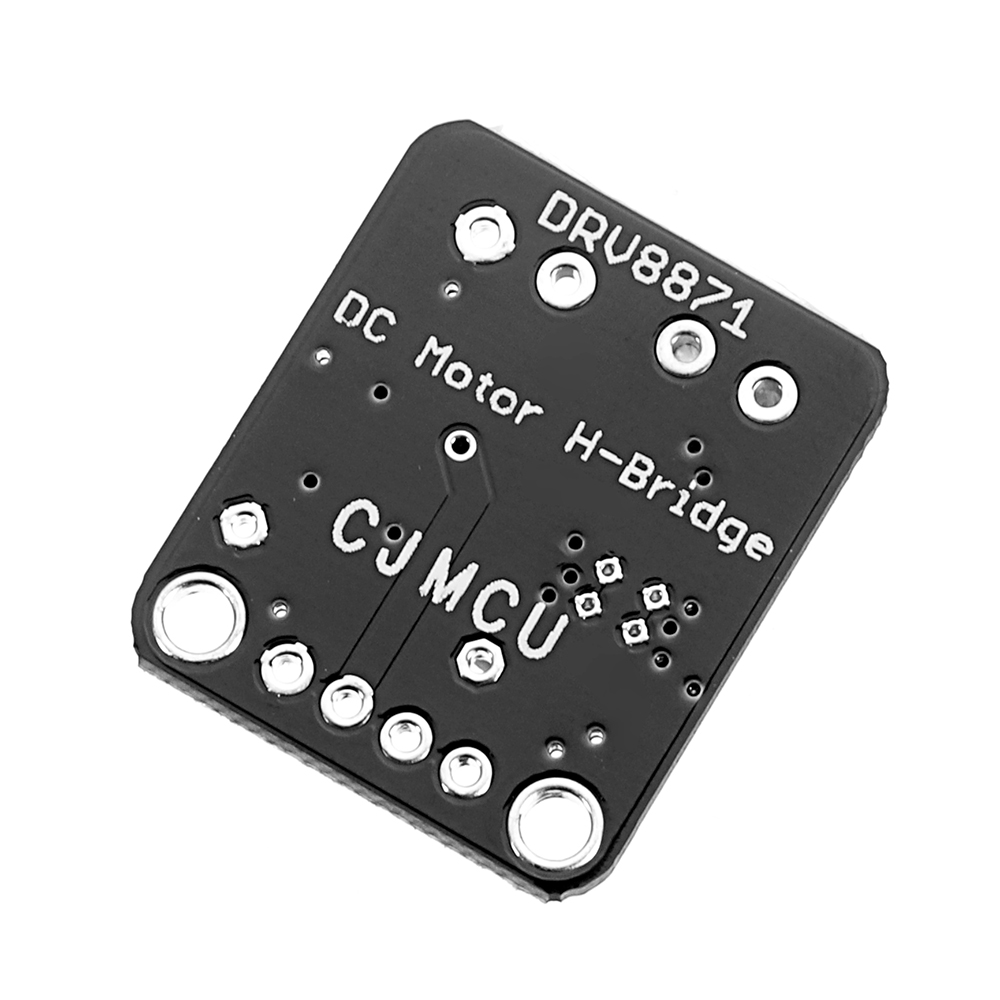

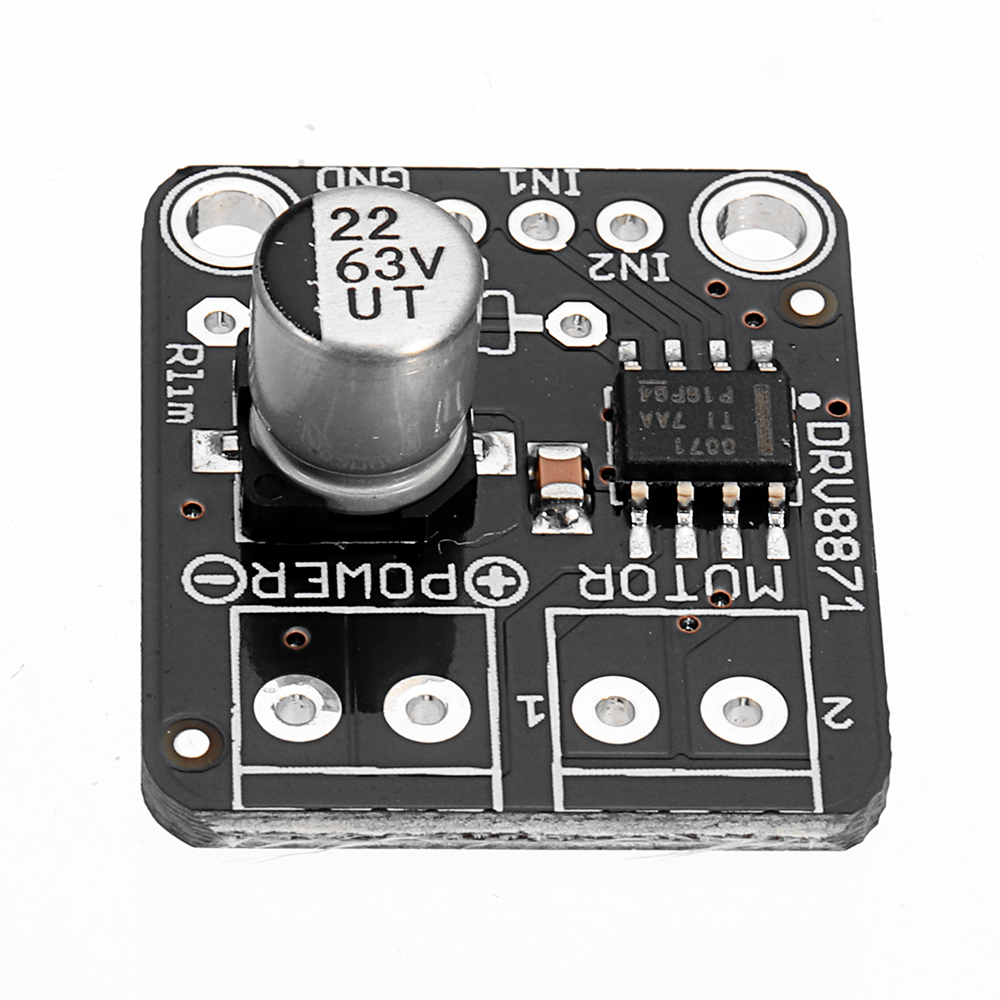

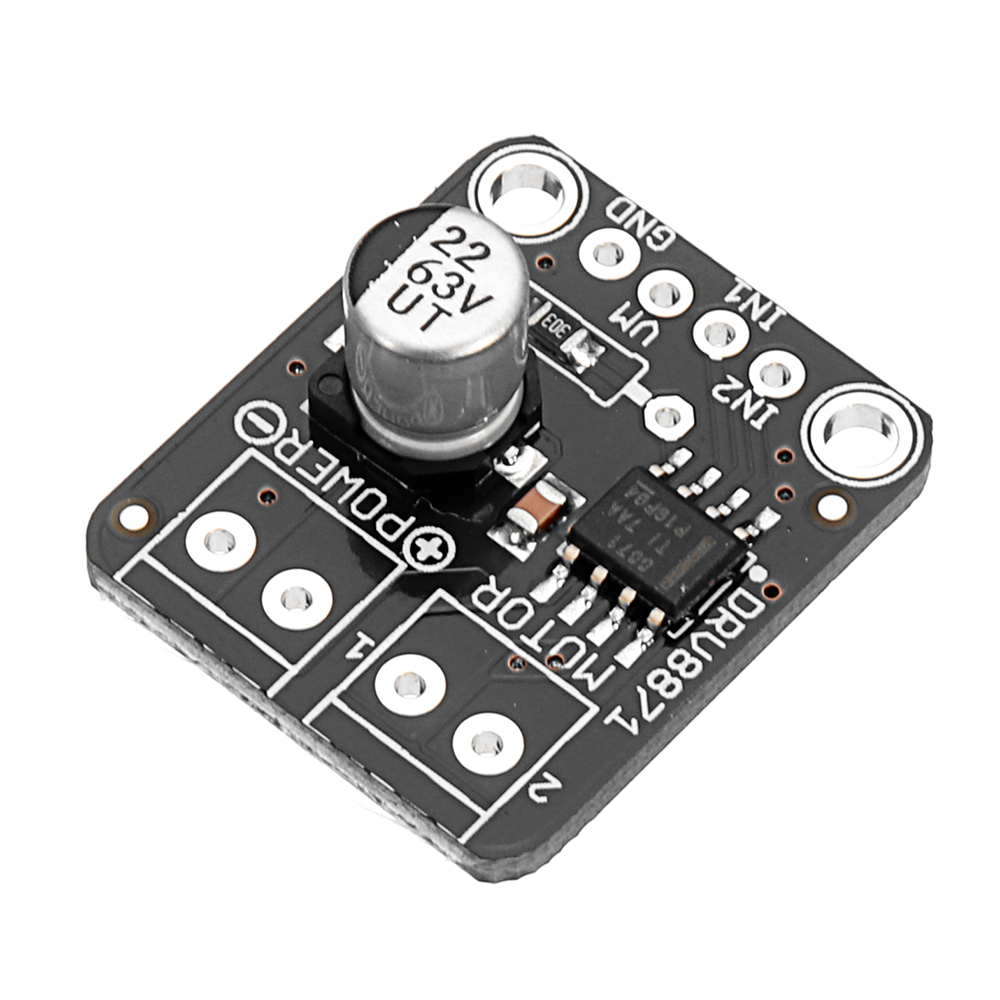

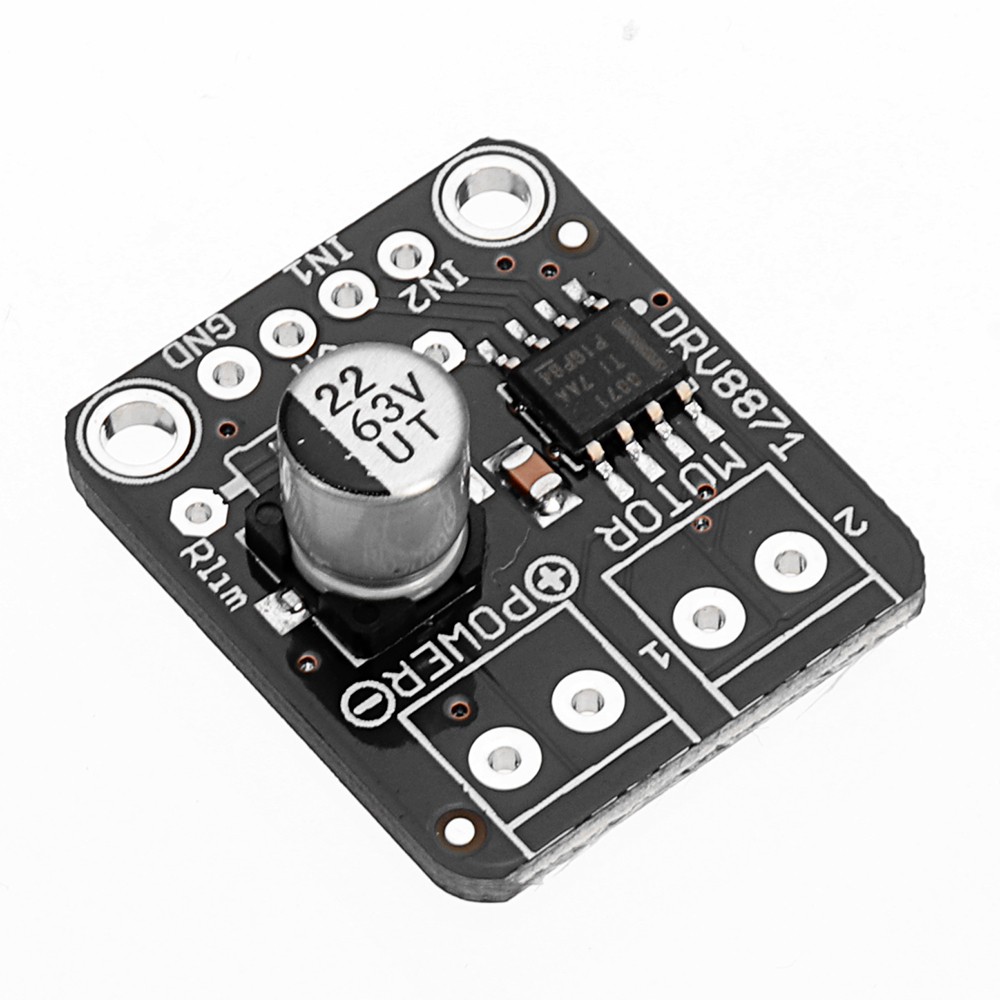

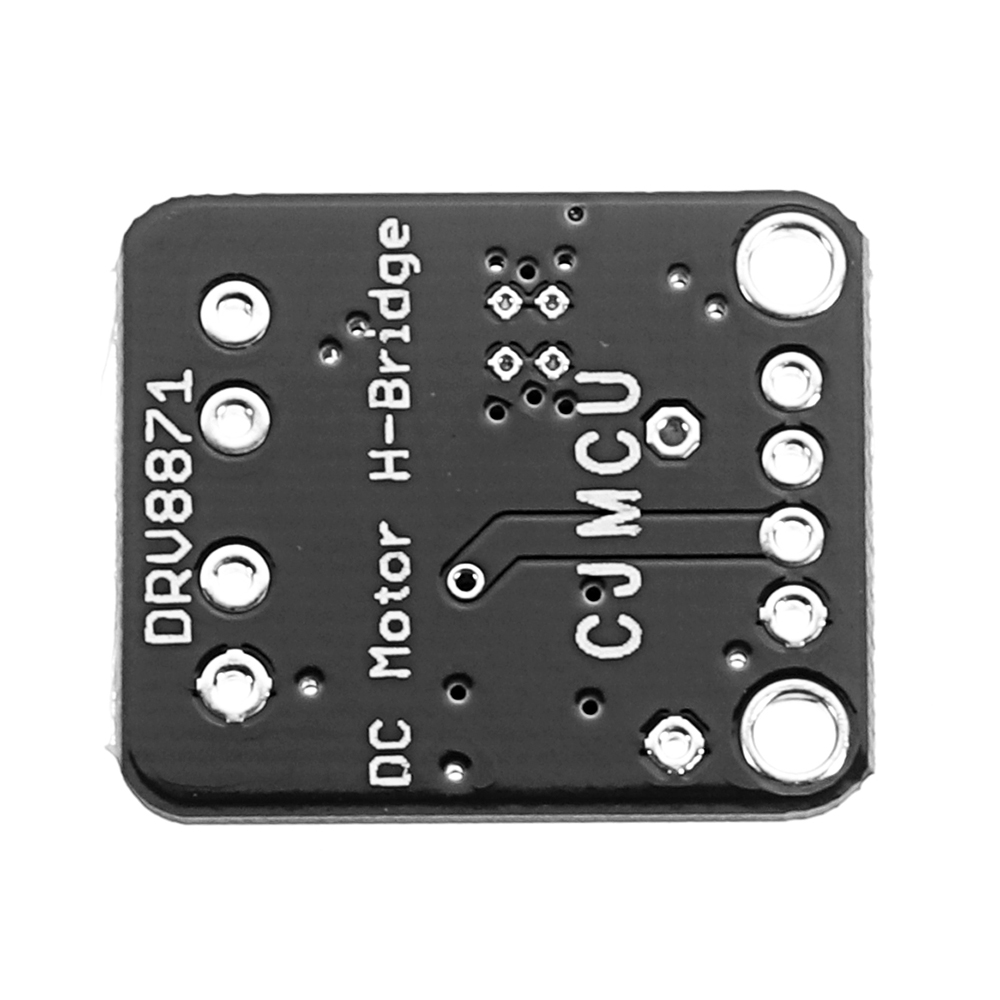

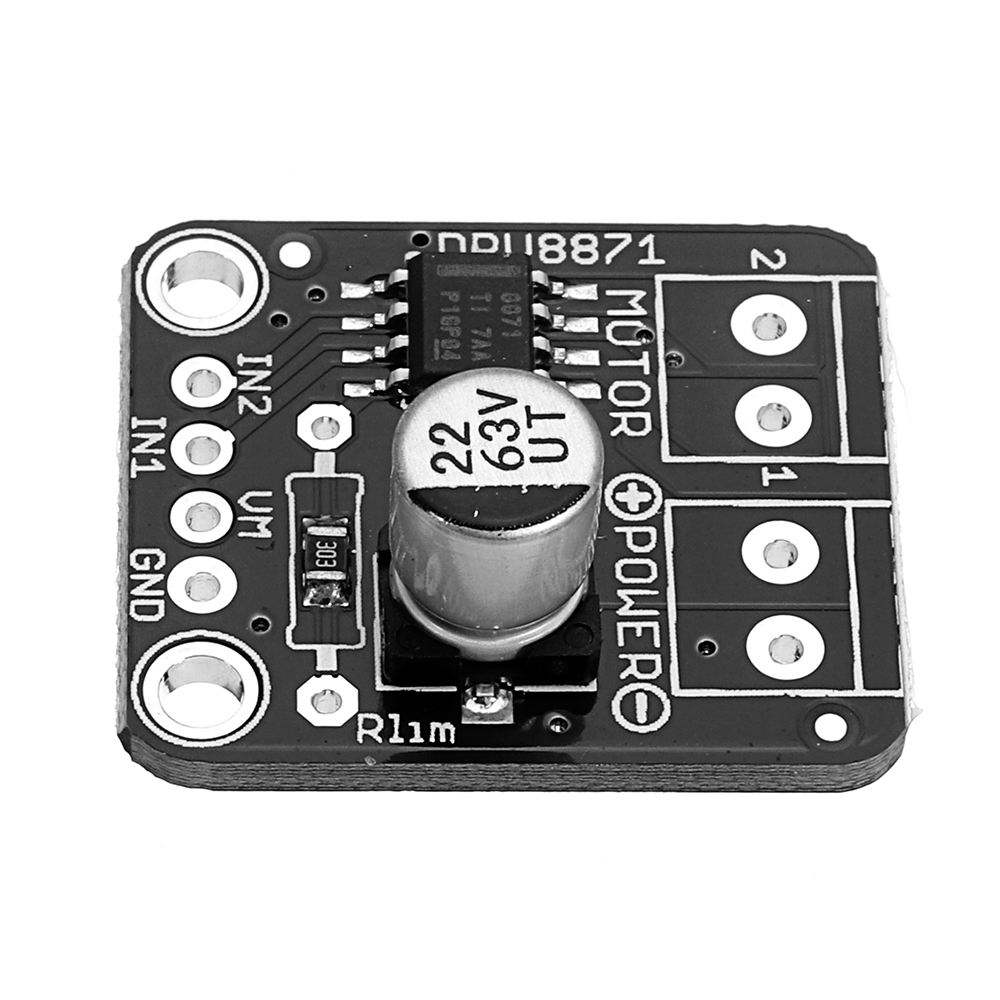

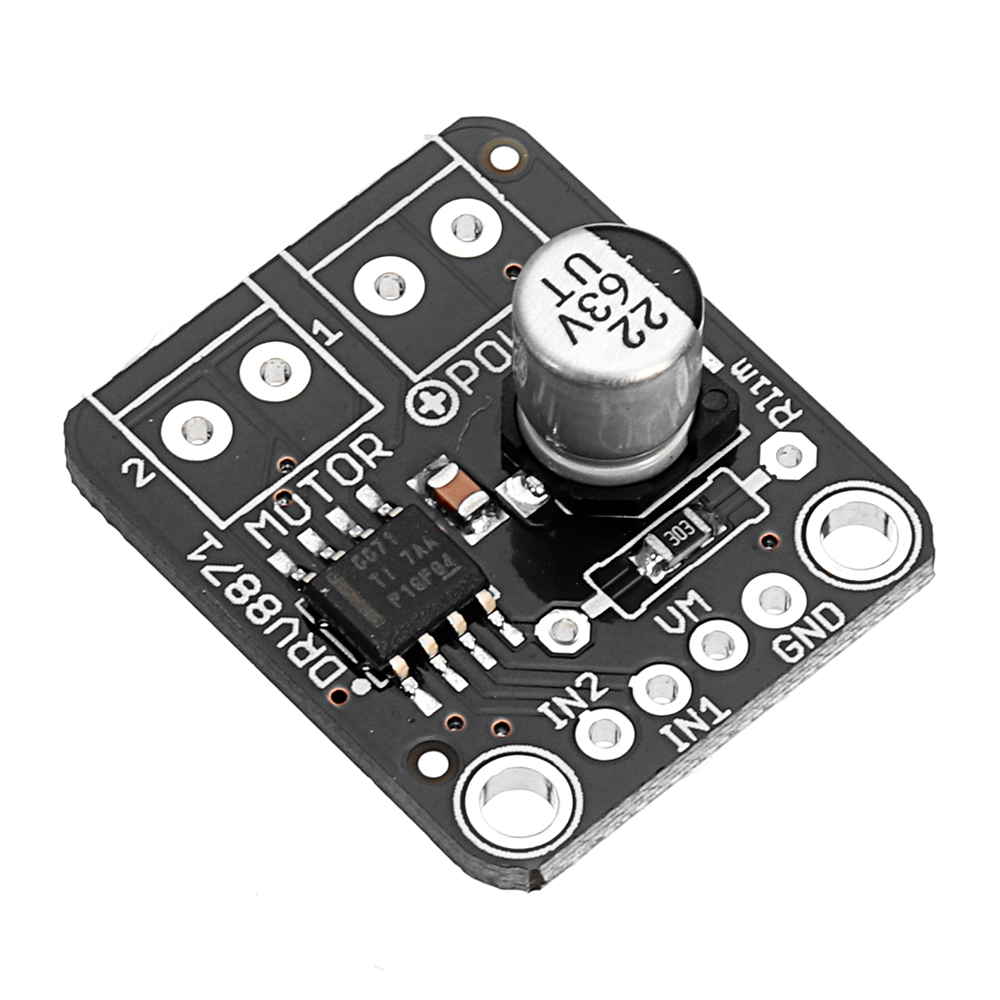

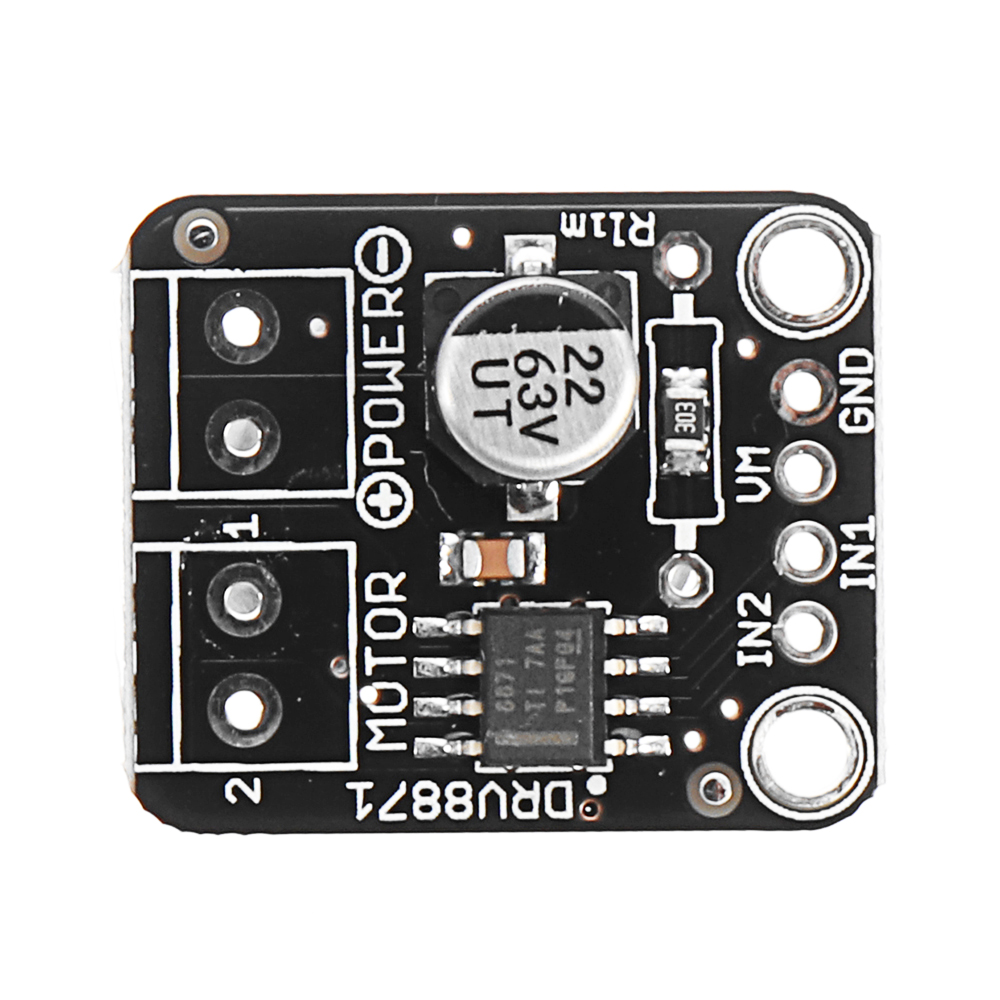

Het DRV8871-apparaat is een geborstelde DC-motordriver voor printers, apparaten, industriële apparatuur en andere kleine machines.
Twee logische ingangen besturen de H-brugdriver, die bestaat uit vier N-kanaal MOSFET's die motoren bidirectioneel kunnen aansturen met maximaal 3,6 A piekstroom.
De ingangen kunnen in pulsbreedte worden gemoduleerd (PWM) om het motortoerental te regelen, met behulp van een keuze uit de modi voor stroomuitval.
Als beide ingangen laag worden ingesteld, wordt een slaapstand met laag vermogen ingeschakeld.
Het DRV8871-apparaat beschikt over geavanceerde stroomregelcircuits die geen analoge spanningsreferentie of externe meetweerstand gebruiken.
Deze nieuwe oplossing gebruikt een standaard low-cost, low-power weerstand om de huidige drempel in te stellen.
Het vermogen om stroom tot een bekend niveau te beperken, kan de systeemvermogenvereisten en bulkcapacitantie die nodig is om een stabiel voltage te behouden, aanzienlijk te verminderen, in het bijzonder voor het opstarten van een motor en stallomstandigheden.
Het apparaat is volledig beschermd tegen fouten en kortsluitingen, inclusief onderspanning (UVLO), overstroom (OCP) en oververhitting (TSD). Wanneer de storingstoestand wordt verwijderd, hervat het apparaat automatisch de normale werking.
Kenmerken:
H-brug Motorstuurprogramma: aandrijvingen One DC-motor, One Wikkelen van een stappenmotor of andere belastingen
Brede werkspanning van 6,5 tot 45 V
565-mΩ standaard RDS (aan) (HS + LS)
3.6-A piekstroomaandrijving
PWM Besturingsinterface
Huidige verordening zonder sense-weerstand
Slaapstand met laag vermogen
Klein pakket en voetafdruk
8-pins HSOP met PowerPAD ™
4,9 x 6 mm
Pakket bestaat uit:
1 x module
Geïntegreerde beveiligingsfuncties:
VM-onderspanningsblokkering (UVLO)
Overstroombeveiliging (OCP)
Thermal Shutdown (TSD)
Automatisch herstel van fouten
toepassingen:
printers
Huishoudelijke apparaten
Industrieel materiaal
Pakket bestaat uit:
1 x module
