Omschrijving:
CJMCU-9306 apparaat is een dubbele bidirectionele I2C en SMBus-spanningsniveau-omvormer met een inschakel (EN) -ingang
en is operationeel van 1,2-V tot 3,3-VVREF1 en 1,8-V tot 5,5-VVREF2.
Het apparaat PCA9306 maakt bidirectionele spanningsvertalingen mogelijk tussen 1,2 V en 5 V, zonder het gebruik van een richtingspin.
Door de lage AAN-toestandweerstand (RON) van de schakelaar kunnen verbindingen tot stand worden gebracht met minimale voortplantingsvertraging.
Wanneer EN hoog is, staat de vertaler-schakelaar AAN en zijn de SCL1 en SDA1 I / O verbonden met de SCL2 en SDA2 I / O,
respectievelijk, waardoor bidirectionele gegevensstroom tussen poorten mogelijk is. Wanneer EN laag is, is de vertaler-schakelaar uit,
en er bestaat een toestand met hoge impedantie tussen poorten.
Naast spanningsomzetting kan het PCA9306-apparaat worden gebruikt om een 400 kHz-bus te isoleren van een 100 kHz die de EN-pin bestuurt,
en het loskoppelen van de langzamere bus tijdens snelle communicatie.
Pakket inbegrepen:

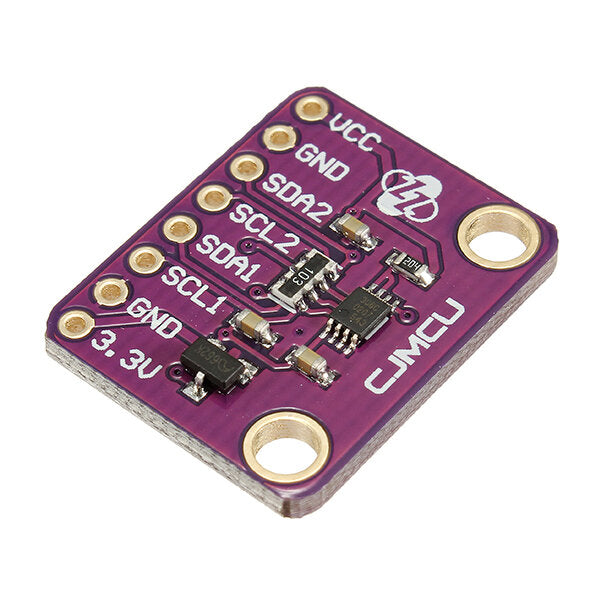

1 x CJMCU-9306 PCA9306 2-bit bidirectioneel I2C Bus- en SMBus-spanningsniveauvertaler
