Invoering:
De high-power automatische step-up en step-down module met constante stroomfunctie kan de boost verhogen of verlagen, de ingangsspanning kan hoger of lager zijn dan de uitgangsspanning en de uitgangsspanning blijft ongewijzigd. De automatische spanningsregeling heeft een constante stroomfunctie. Kan worden ingesteld op Z hoge stroom, wat handig is voor het opladen van de batterij en andere toepassingen. Met behulp van ijzer-silicium-aluminium kerninductor, hoog rendement en lage warmteontwikkeling, boosting-efficiëntie bereikt 90%, step-down-efficiëntie is 88%, Z grote in- en uitgangsstroom is 5A, grote koellichaam, met schaal en deksel.
Kenmerkende parameters:
1. Ingangsspanning: DC 6 - 35V
2. Uitgangsspanning: DC 1.0 - 33V (Opmerking: dit bord is een automatisch op en neer bord, de uitgangsspanning kan groter zijn dan de ingangsspanning of minder dan de ingangsspanning)
3. Instelbereik van constante stroom: 0,05 A - 5 A
4. Conversie-efficiëntie: 90% (gemeten bij het invoeren van 12V-uitgang 19V / 2.5A, rendement is gerelateerd aan ingangsspanning en uitgangsspanning en -stroom)
6. Z grote ingangsstroom: 7A (laat een bepaalde marge voor langdurig continu gebruik)
7. Z grote uitgangsstroom: 5A (laat een bepaalde marge voor langdurig continu gebruik)

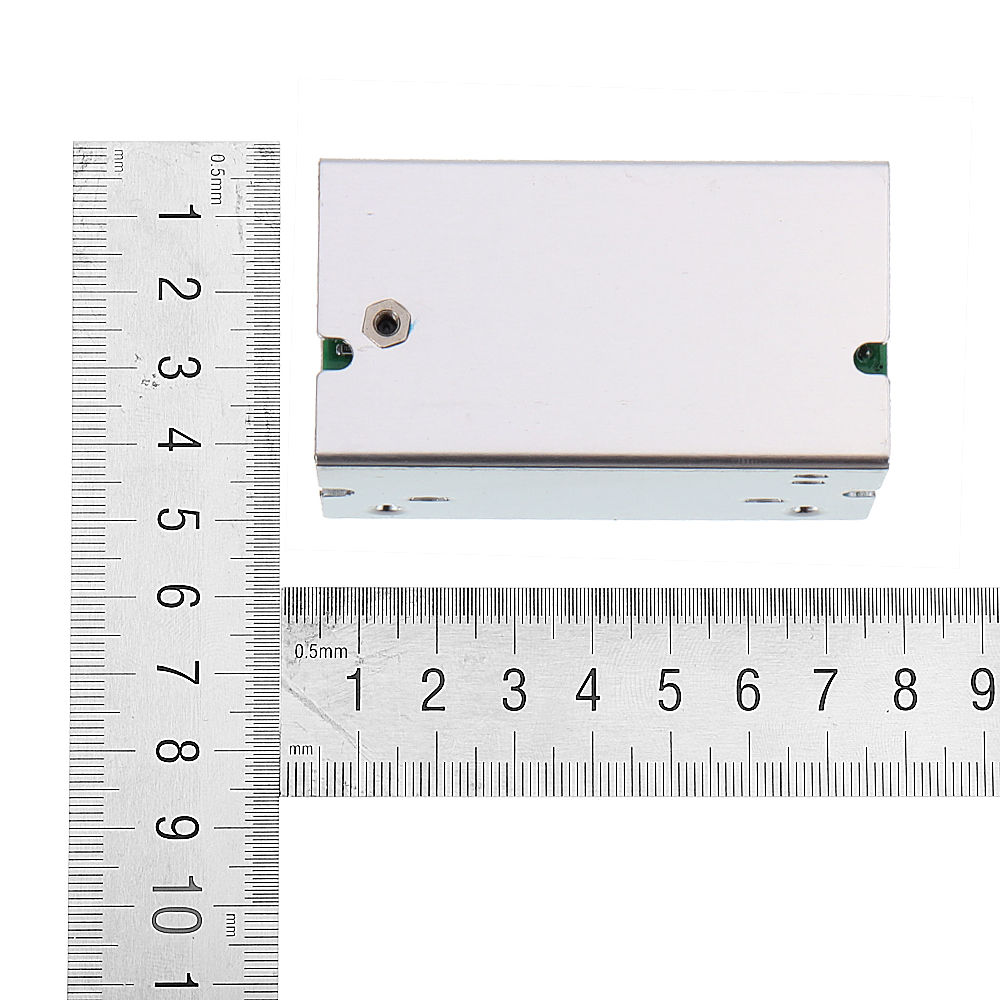

8. Modulegrootte: 70x39x32 mm (lengte x breedte x hoogte)
Module instructies:

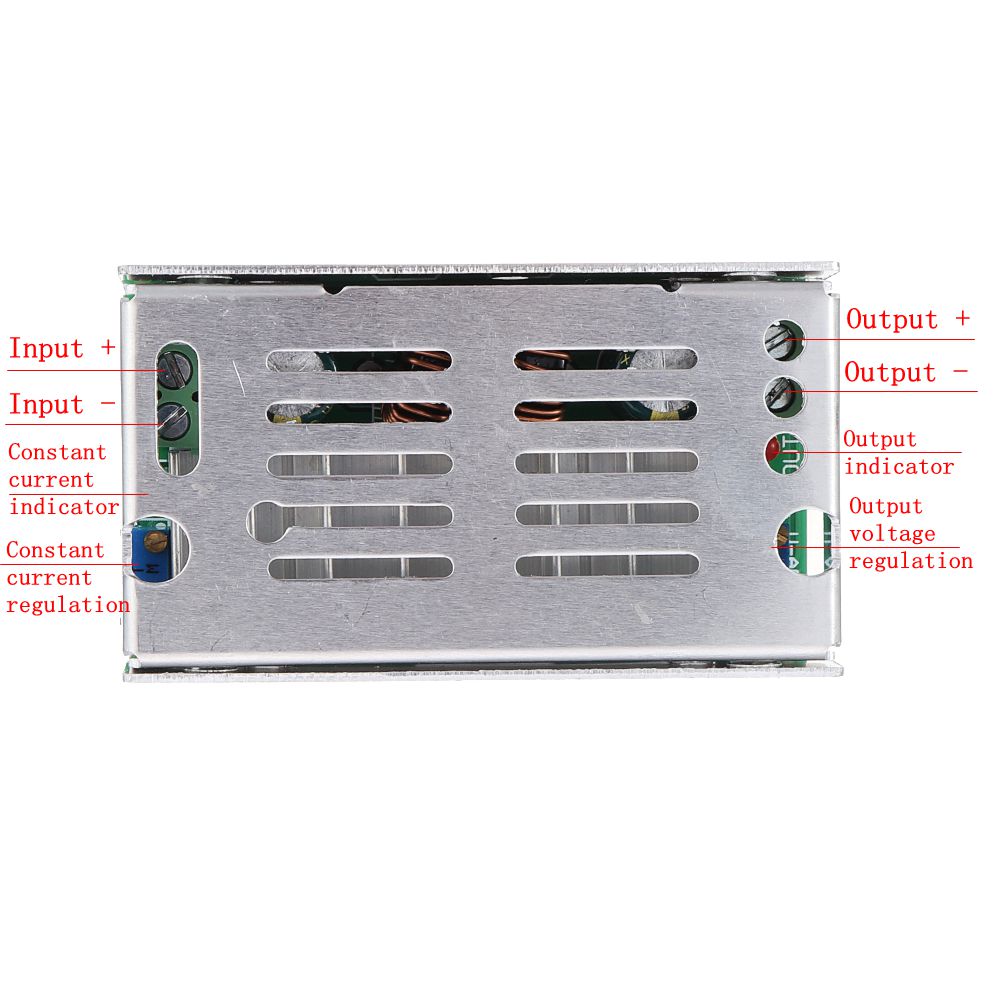

Sluit de voeding aan, de module werkt normaal en geeft de spanning weer. Verbind de uitgangsaansluiting met de multimeterspanning. Draai aan de potentiometer voor de aanpassing van de spanning om de uitgangsspanning op de gewenste waarde in te stellen. Stel vervolgens de multimeter in op het huidige bestand 10A, de positieve pen is verbonden met de positieve uitgang en de negatieve pen is verbonden met de negatieve uitgang. En pas de constante stroom ingesteld potmeter aan uw gewenste Z grote uitgangsstroomwaarde aan, de huidige waarde die op de multimeter wordt weergegeven, is de constante stroomwaarde. Nadat de voltooiing is voltooid, werkt de belasting normaal.
Pakket bestaat uit:
1 x constante stroom automatische spanningsregelaar
