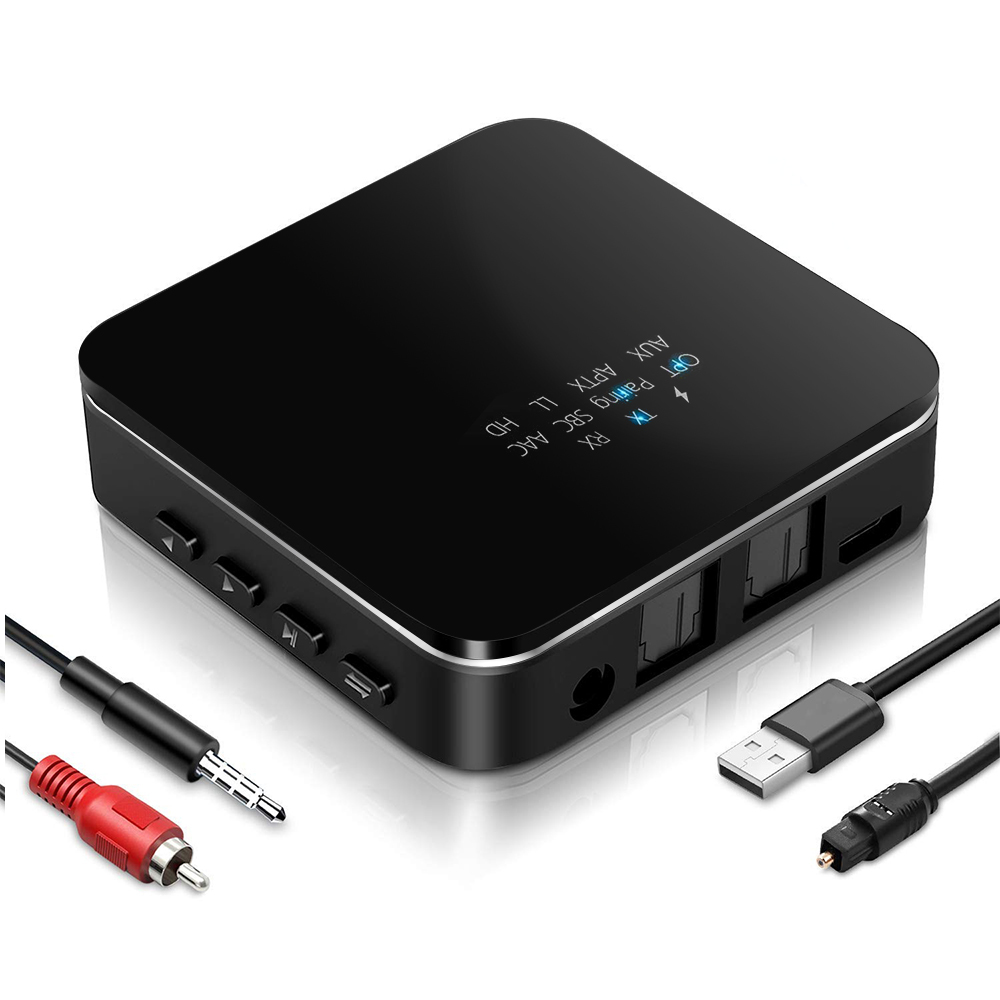

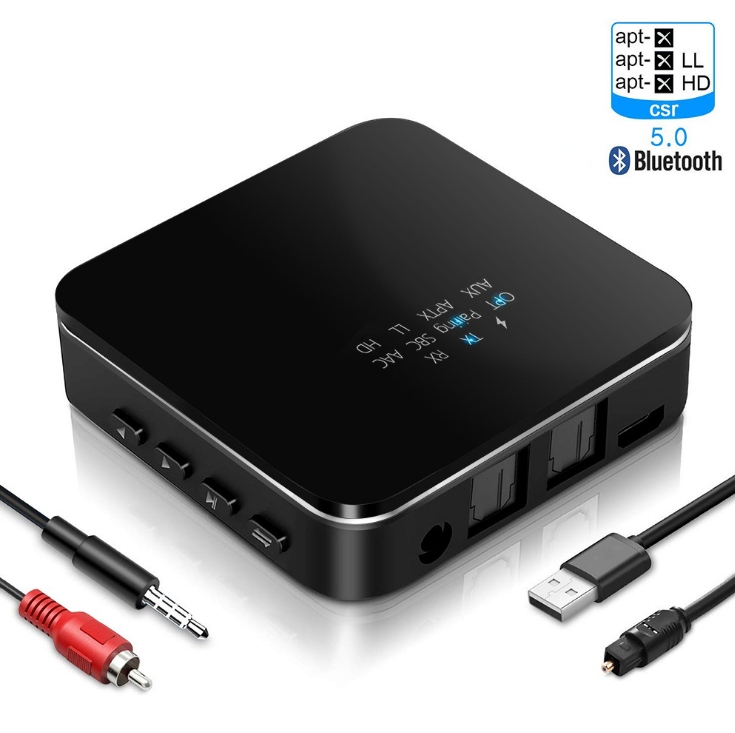

CSR8675 blurtooth 5.0 Draadloze Audio-ontvanger Zenderadapter 2-in-1 3,5 mm AUX Iinterface USB
Specificatie:
Bluetooth-chip: CSR8675
ondersteuning voor Bluetooth-overeenkomst: RX: A2DP AVRCP TX: A2DP
Transmissie afstand: >10M (open ruimte)
Batterij standaard: 600MA

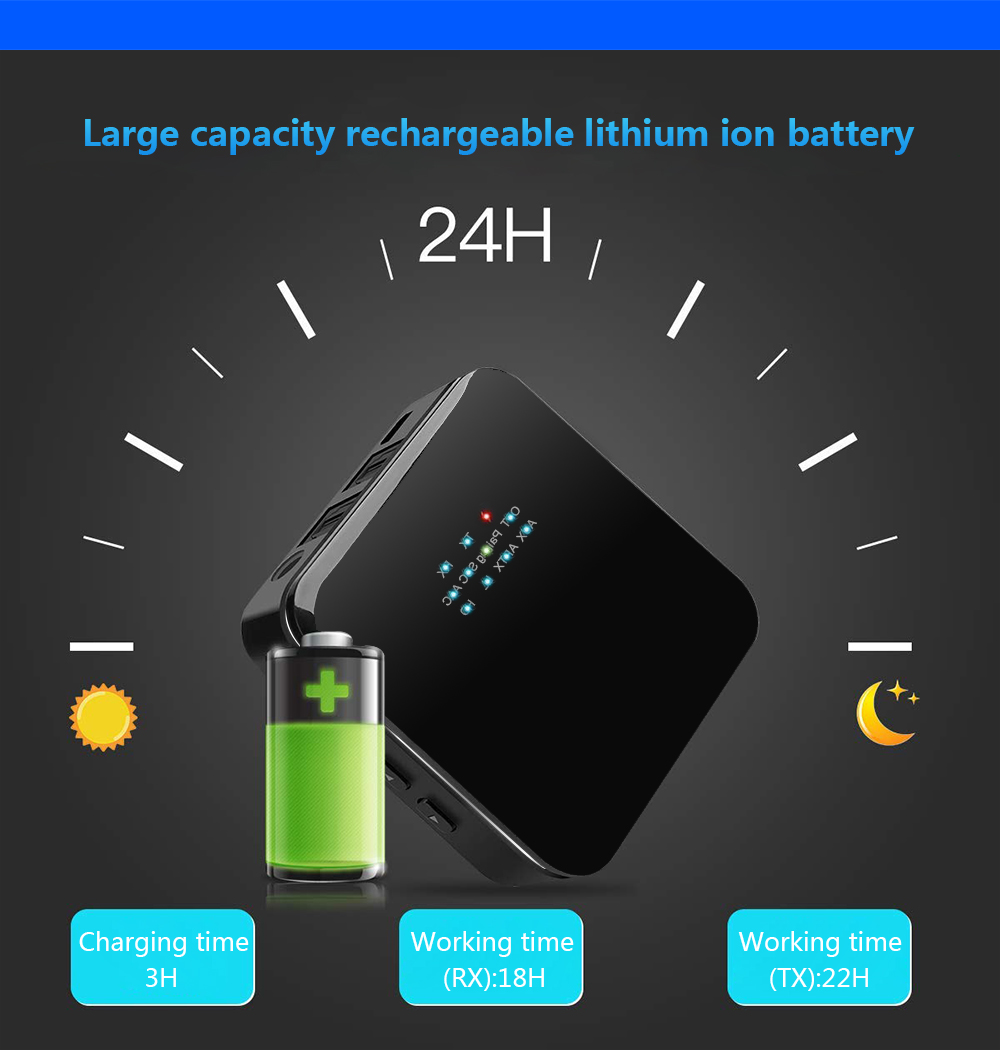

Service tijd: RX> 18H TX> 22H
Oplaadtijd: ongeveer 3H
Laadspanning: DC 5V
Input / Output verbindingsmodus: SPDIF. 3,5 mm stereo audio-interface
Codec: TX: SBC
RX: SBC ACC

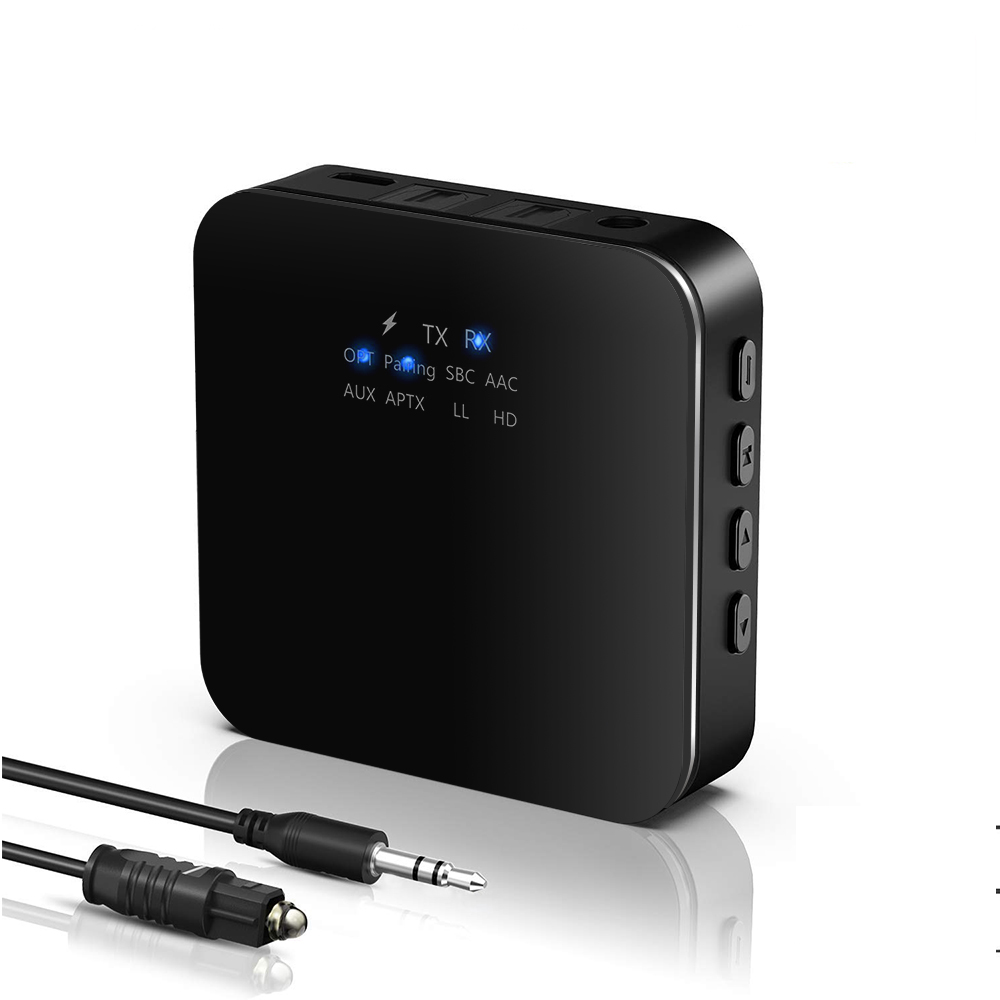

Definitie van LED-indicator:
"RX" -indicator gaat branden:Het apparaat staat op de RX-werkmodus
"TX" -indicator gaat branden:Het apparaat staat in de TX verzendmodus
"OPT" -indicator gaat branden:Het apparaat staat in de SPDIF-audiomodus
"AUX" -indicator gaat branden:Het apparaat staat in de AUX-audiomodus
Wit licht flikkert:Het apparaat is succesvol verbonden
Verbind twee Bluetooth-apparaten in de TX-verzendmodus
“SBC
Wit licht "Pairing" brandt:Het apparaat is succesvol verbonden
Groen licht "Pairing" brandt:Verbind twee Bluetooth-apparaten in de TX-verzendmodus
In rekening brengen:
Er is een oplaadbare batterij in het product voor de standby-modus en voor langdurig gebruik. Tijdens regelmatig gebruik,
rood licht flikkert
(Er wordt gesuggereerd dat u volledig kunt opladen en vervolgens kunt gebruiken voor het eerste gebruik)
A
5V stroomuitgangspoort (zoals telefoonladers, computer USB-interface)
B
C
Opmerking:
1. Er kan tijdens het laden storende ruis optreden met het te lage vermogen of de slechte laadkwaliteit.
2. De levensduur van de batterij wordt beïnvloed als deze vaak wordt opgeladen.
3. Probeer het product niet op te slaan met een laag vermogen, waardoor de batterij automatisch wordt beschermd en
kan de stroom niet leveren.
Functionele bediening:
1. Schakel in / uit (de intervaltijd voor het in / uitschakelen mag niet korter zijn dan 3S.)
Wanneer de stroomschakelaar op ON wordt gezet, brandt het LED-lampje en wordt het apparaat ingeschakeld.
Wanneer de stroomschakelaar op UIT wordt gezet, gaat het LED-lampje uit en wordt het apparaat uitgeschakeld.
2. Het apparaat gaat naar de backhaul en past automatisch de zoekstaat aan
Schakel het apparaat in, het gaat de backhaul binnen en past automatisch de zoekstaat aan.
3. Ga snel naar de overeenkomende modus
Nadat het apparaat is ingeschakeld, kunt u twee keer op de toets drukken om snel naar de overeenkomende zoekstaat te gaan.
4. Verwijder het overeenkomende apparaat:
Druk lang op de toets voor 8S onder de AAN-staat, alle LED-lampjes gaan tegelijkertijd aan, het is gelukt om het bijpassende apparaat te verwijderen.
5. Automatische selectie tussen AUX / SPDIF-modus:
De apparaataudio neemt de automatische selectiemethode aan, het apparaat staat standaard in de SPDIF-modus. Wanneer u invoegt
AUX-interface audiokabel, deze wordt automatisch geselecteerd voor AUX, u kunt de AUX- of SPDIF-modus kiezen op basis van uw
voorkeuren. Het apparaat plaatst de SPDIF IN-poort en bereikt de TX-functie (verzenden) in de SPDIF-modus. En het moet
plaats de SPDIF OUT-poort om de RX-functie (ontvangen) te bereiken.
(Opmerking: plaats de audiokabel niet in de AUX-interface wanneer u de modus SPDIF gebruikt. Na het plaatsen van de audio
kabel in de AUX-poort, wordt het apparaat geselecteerd in de AUX-audiomodus.)
Sleutelfunctie:
Onder RX-modus:
Klik op de vorige / volgende track-toets, verhoog / verlaag het volume door lang ingedrukt te houden.
Klik op de toets om muziek af te spelen / te pauzeren
Klik op de toets om het apparaat opnieuw te reviseren
Dubbelklik op de toets om snel de overeenkomende staat in te voeren
In TX-modus:
Klik op MUTE of herstel
Klik op de toets om het apparaat opnieuw te reviseren
Dubbelklik op de toets om snel de overeenkomende staat in te voeren
Automatische UIT-functie:
Het apparaat komt binnenAls u na 6 minuten in de slaapstand bent, moet u hem weer inschakelen om hem te activeren.
RX-ontvangstmodus
In de ontvangstmodus kan dit product de muziek van de telefoon, computer en PAD met Bluetooth overbrengen naar de
akoestisch apparaat met AUX / SPDIF audio-invoerinterface door de Bluetooth-ontvangstfunctie van het product.
Operatie stappen:
EEN. Zet de RX / TX-keuzeschakelaar aan de zijkant van het apparaat op RX
einde, zet de stroomschakelaar aan om aan ON einde te tokkelen. Het apparaat draait
aan, gaat de "RX" -indicator aan.
B. Dubbelklik op de toets, het apparaat gaat naar de zoekstaat van de match snel (het "koppelen" knippert snel).
C. Steek de optische kabel in de SPDIF OUT RX-interface, het "OPT" -lampje op het apparaat gaat aan, het andere uiteinde
van de optische kabel wordt thuis in de optische invoerinterface van het akoestische apparaat gestoken.
(Opmerking: steek de audiokabel niet in de AUX-interface wanneer u de modus SPDIF gebruikt. Na het plaatsen van de
audiokabel in AUX-poort, wordt het apparaat geselecteerd in AUX-audiomodus)
Als u de AUX-audio-interface gebruikt, voert u een 3,5 mm audio-verbindingslijn in op de AUX-interface op het apparaat,
"AUX" -lampje gaat branden op het apparaat, steek het andere uiteinde van de audiokabel in de audio-invoerinterface van de
akoestisch apparaat thuis.
D. Open de Bluetooth-functie van de telefoon, klik om het Bluetooth-apparaat te zoeken, selecteer en klik om het apparaat te verbinden
naam "BT-B20'In de Bluetooth-lijst.
E. Na het aansluiten, het lampje "pairing" op het apparaat is aan, kunt u de muziek op dit apparaat waarderen. (Opmerking: wanneer
het overbrengen en afspelen van de muziek na het aansluiten, de CODEC-werkindicator op het apparaat gaat dienovereenkomstig branden: SBC. AAC)
TX verzendmodus:
Dit product kan worden gebruikt met tv in de zendmodus, die geluiden verzendt naar het Bluetooth-apparaat
(Bluetooth-oortelefoon) of Bluetooth-akoestiek draadloos.
Operatie stappen:
A. Schakel de Bluetooth-akoestiek of Bluetooth-oortelefoons in die wachten op verbinding en zet deze in de overeenkomende staat.
B. Plaats de RX / TX-keuzeschakelaar aan de zijkant van het zenderapparaat naar TX-einde, zet de stroomschakelaar van de
zender aan het einde tokkelen. Het apparaat wordt ingeschakeld, de "TX" -indicator wordt ingeschakeld.
C. Dubbelklik op de toets, het apparaat gaat snel in de zoekstaat van de match (het "koppelingslampje" knippert snel).
D. Steek de optische kabel in de SPDIF IN TX-interface van het zenderapparaat, het lampje "OPT" op het apparaat gaat branden,
het andere uiteinde van de optische Ncable wordt thuis in de uitvoerinterface van de tv gestoken.
(Opmerking: steek de audiokabel niet in de AUX-interface wanneer u de modus SPDIF gebruikt. Na het plaatsen van de
audiokabel in AUX-poort, wordt het apparaat geselecteerd in AUX-audiomodus)
Als u de AUX-audio-interface gebruikt, voert u een 3,5 mm audio-verbindingslijn in de AUX-interface op het apparaat in, het lampje "AUX"
wordt ingeschakeld op het apparaat, steek het andere uiteinde van de audiokabel thuis in de audio-uitgangsinterface van de tv.
E.“Pairing ”lampje flikkert snel op het apparaat, zoek het Bluetooth-apparaat (Bluetooth-oortelefoon of akoestiek).
Plaats dit product en het Bluetooth-apparaat (zoals Bluetooth-oortelefoons) binnen 1M voor verbinding.
F. Na het matchen en verbinden is het "pairing" lampje aan, je kunt het geluid horen via je bluetooth
akoestiek of oortelefoons. (Opmerking: bij het overbrengen en afspelen van muziek na het aansluiten, werkt de CODEC-indicator op de
apparaat wordt overeenkomstig ingeschakeld: SBC
Opmerking: ① Omdat er verschillen zijn in de schema's en overeenkomsten, zijn de zoek- en verbindingstijd verschillend
Bluetooth-apparaat (zoals Bluetooth-oortelefoon) zal anders zijn.
② "Koppelen" licht knippert snel in de TX-modus, dat is de staat van het zoeken naar het Bluetooth-apparaat (Bluetooth-oortelefoon)
of akoestiek).
③ Er wordt voorgesteld om de Bluetooth-akoestiek of Bluetooth-oortelefoons in de overeenkomende staat te zetten en vervolgens het apparaat in te schakelen,
het kan de verbindingssnelheid verbeteren.
④ Wanneer u dit apparaat gebruikt, plaats het dan niet op de metalen voorwerpen, plaats het tegelijkertijd voor de tv zonder schuilplaatsen.
⑤Wanneer u speelt met de audiobroningang met hoge bitsnelheid (zoals blue ray DVD-audiobron), kan dit de oorzaak zijn
geluid onderbroken / vastgelopen, dit product ondersteunt 24bit / 48KHZ-verzending.
"One drives two function" van TX zendmodus:
A. Raadpleeg de bovenstaande verbindingsstappen, maak verbinding met een Bluetooth-apparaat (Bluetooth-oortelefoon of akoestiek).
B. Nadat een Bluetooth-apparaat (Bluetooth-oortelefoon of akoestiek) verbinding heeft gemaakt, schakelt u B Bluetooth-apparaat in
(Bluetooth-oortelefoon of akoestiek) en zet deze in de overeenkomende en verbindende staat.
C. Dubbelkliktoets, het apparaat gaat snel naar de match en zoekstaat (het "koppelingslampje" flikkert snel),
begin te zoeken met Bluetooth-apparaat (Bluetooth-oortelefoon of akoestiek) en maak er automatisch verbinding mee na het zoeken B
Bluetooth apparaat.
D.Na een succesvolle verbinding is het groene lampje "Pairing" op het apparaat aan,
A en B Bluetooth-apparaten (Bluetooth-oortelefoon of akoestiek) maken tegelijkertijd geluiden.
Opmerking: ① Als B Bluetooth-apparaat niet kan worden gezocht voor verbinding, kunt u dubbelklikken op de toets op het apparaat, proberen te matchen en zoeken
voor opnieuw verbinding.
② Als Bluetooth-apparaten A en B (Bluetooth-oortelefoon of akoestiek) niet tegelijkertijd kunnen worden verbonden, of als het geluid
onregelmatig na het verbinden van het Bluetooth-apparaat (zoals geen geluid, vastgelopen), kunt u proberen het zenderapparaat uit en weer in te schakelen.
③ Omdat er verschillen zijn in de schema's en overeenkomsten die worden gebruikt voor verschillende Bluetooth-apparaten, kan dit de oorzaak zijn
uitval of het fenomeen van geen geluid bij gebruik door "One drives two" te verbinden onder de verzendmodus, kunt u proberen
ontkoppel een Bluetooth-apparaat.
Foute diagnose:
Wanneer u de volgende problemen tegenkomt, kunt u proberen op te lossen met de volgende methoden, maar als er nog steeds problemen zijn
behandeling, neem contact op met de dealer, open de machine niet en repareer hem zelf om onnodige problemen te voorkomen.
Als de adapter niet normaal kan werken?
1)Plaats de lader en sluit aan, inspecteer of de batterij stroom heeft of niet.
2)Schakel in nadat de voeding is uitgeschakeld, inspecteer of deze kan worden geactiveerd door de medewerker of niet.
3)Als u dit apparaat niet op de telefoon kunt doorzoeken, controleer dan of het apparaat de overeenkomende en verbindende staat heeft
in de RX-modus, of de "RX" -indicator wel of niet aan gaat, kunt u de instructies in de bovenstaande functionele bewerking raadplegen
onder RX-modus.
4) Als het Bluetooth-apparaat (Bluetooth-oortelefoon of akoestiek) niet kan worden gezocht in de TX-modus, controleer dan of het apparaat
bevindt zich in de TX-modus voor het zoeken naar het Bluetooth-apparaat, ongeacht of de "TX" -indicator brandt of niet, u kunt de instructie raadplegen
van het verbinden van het Bluetooth-apparaat in de bovenstaande functionele werking in de TX-modus.
5) De werkmodus en staat van het apparaat kunnen worden beoordeeld aan de hand van de LED-werkindicator voor het apparaat.
6) Als er geen geluid is na het aansluiten van SPDIF, controleer dan of de audiokabel in de AUX-audiopoort is aangesloten
de ontwikkelaarijs of niet.
7) Als het geluid wordt onderbroken of vastloopt tijdens het gebruik, kunt u proberen deze zender uit te schakelen en opnieuw in te schakelen. Alsjeblieft niet
plaats het op de metalen voorwerpen, plaats het voor tv zonder schuilplaatsen. Bij het spelen met de audio met hoge bitsnelheid
broninvoer (zoals blue ray DVD-audiobron), dit kan het geluid onderbreken / storen, dit product ondersteunt
24bit / 48KHz overdracht.
8) Omdat het chipschema en de transmissieovereenkomst van alle soorten Bluetooth-ontvangers daar anders zijn
kan het falen van matching bestaan, we streven ernaar deze te optimaliseren.

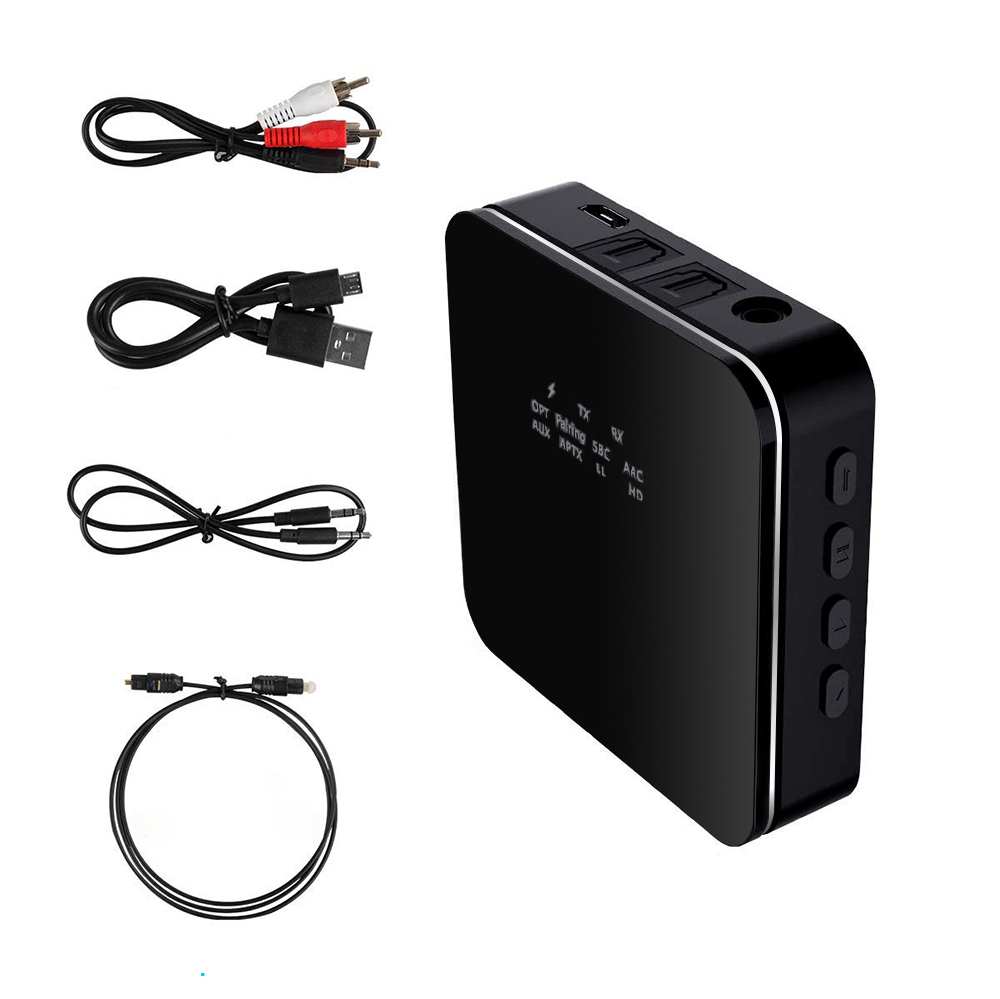

Pakket lijst:
Optische Bluetooth-transceiver geïntegreerde machine * 1
Productinstructie * 1
Optische kabel * 1
USB-oplaadkabel * 1
3,5 mm audiokabel * 1
RCA-audioverbindingslijn * 1
