GPIO's en hardware-informatie:
Display: ST7789 1.3 "scherm
Display SDA (MOSI): GPIO 26
Scherm SCL / SCK: GPIO 27
Display DC: GPIO 23
Beeldscherm RST: GPIO32
Display Achtergrond-LED: GPIO22 (Laag sluit BackGround)
Resolutie: 240 * 240
WS2812b LED: GPIO 25
Zoemer: GPIO33
Knop omhoog: GPIO 19
Knop omlaag: GPIO 5
Knop selecteren: GPIO 18
SD-kaart
GPIO12 - DAT2
GPIO13 - DAT3
GPIO15 - CMD
GPIO14 - CLK
GPIO2 - DAT0
GPIO4 - DAT1
GPIO21 - card
Wat maakt het speciaal?
100 mA stroomverbruik
LM39100 Laagspanningsregelaar met lage uitval
Alle uitbraken GPIO en 3.3 en 5V output
2 LED's om de oplaadstatus van de batterij aan te geven (rood: opladen, groen: volledig)
Bescherming: kort, overladen, over ontladen, temperatuur, achteruit
ESP32-Wrover binnenin (4MB Flash + 4MB PSRAM)
Automatische downloadfunctie geïntegreerd
SD-kaartfunctie geïntegreerd
Passieve zoemer en RGB LED
Tutorial:
4.Code Voorbeeld
Specificaties en documenten
Pakket inbegrepen:

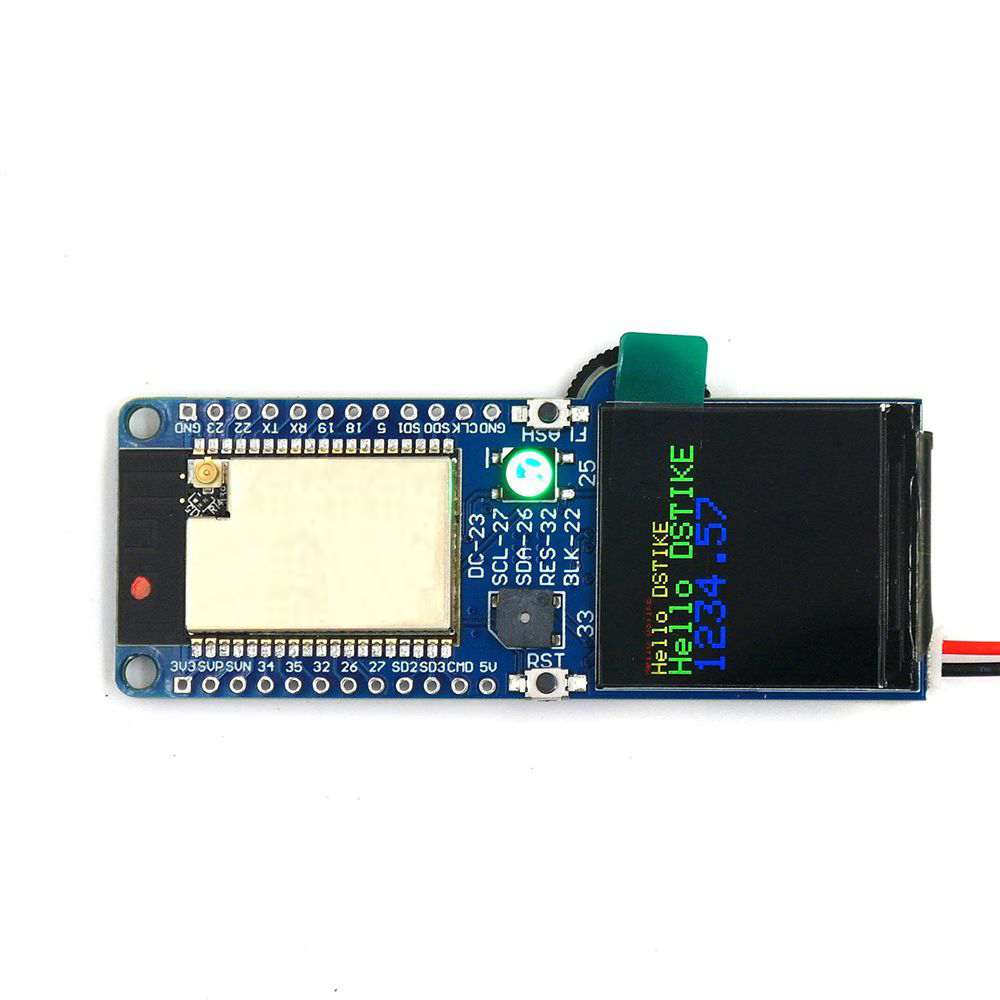

1 x DSTIKE D-duino-32 XS ESP32 Development Board
