Overzicht:

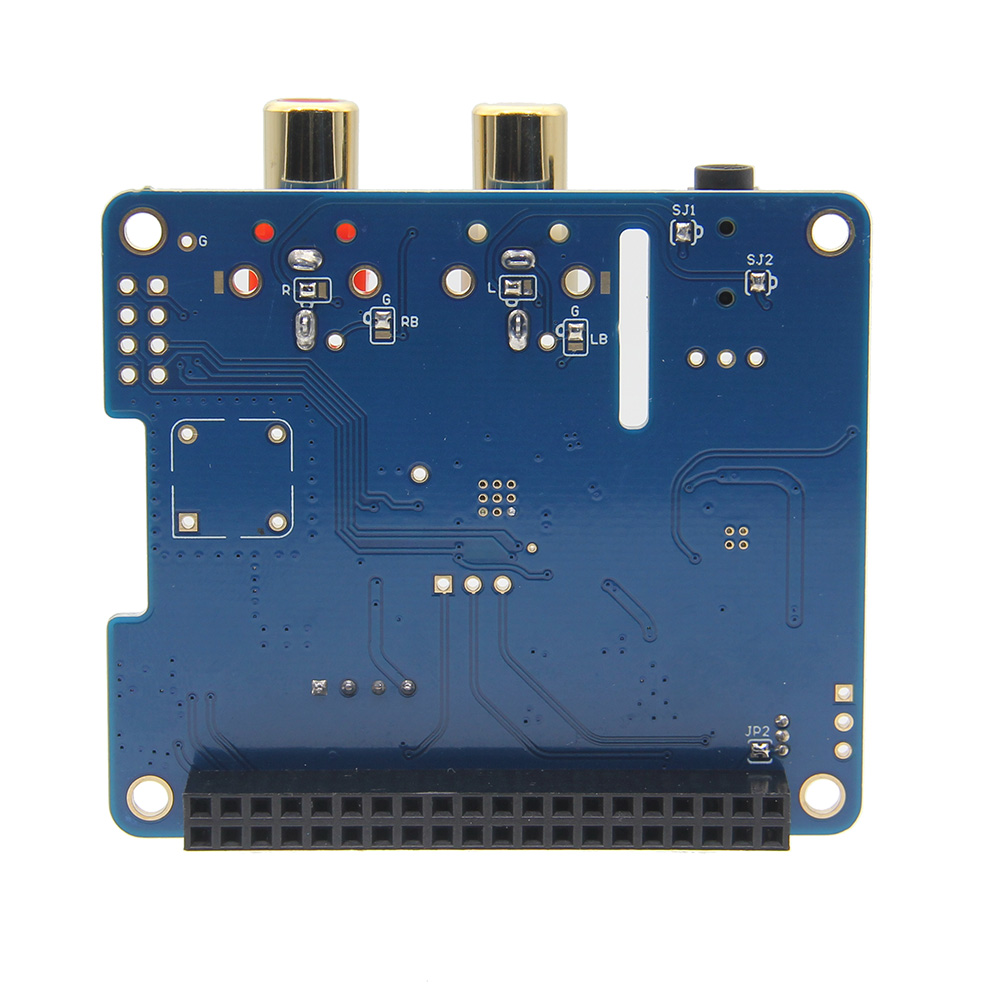

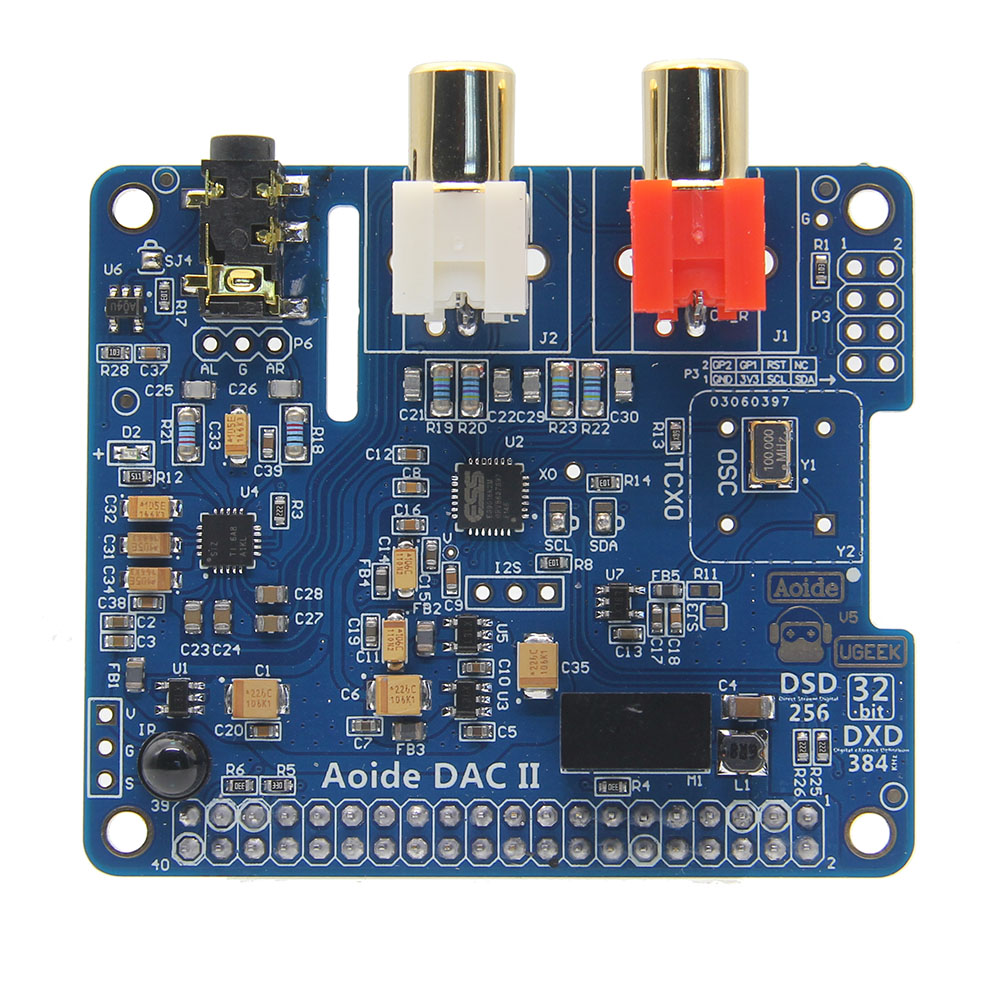

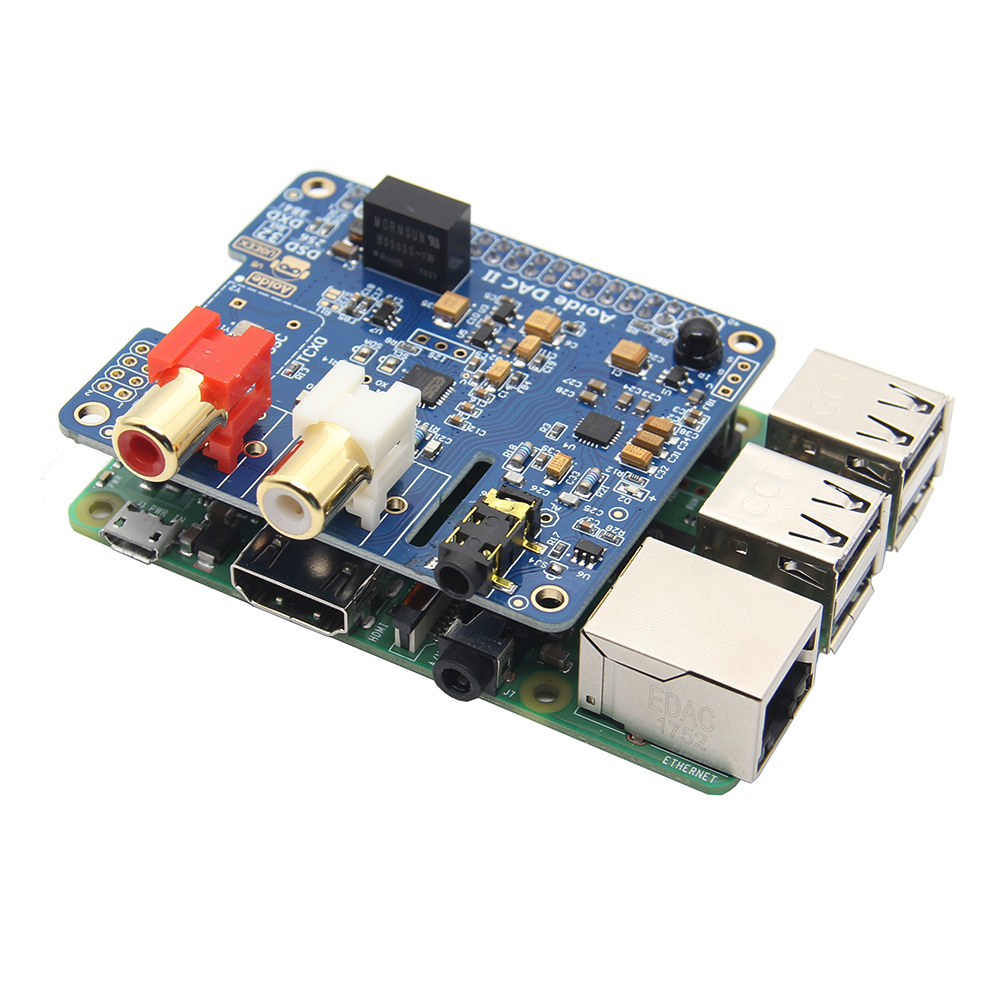

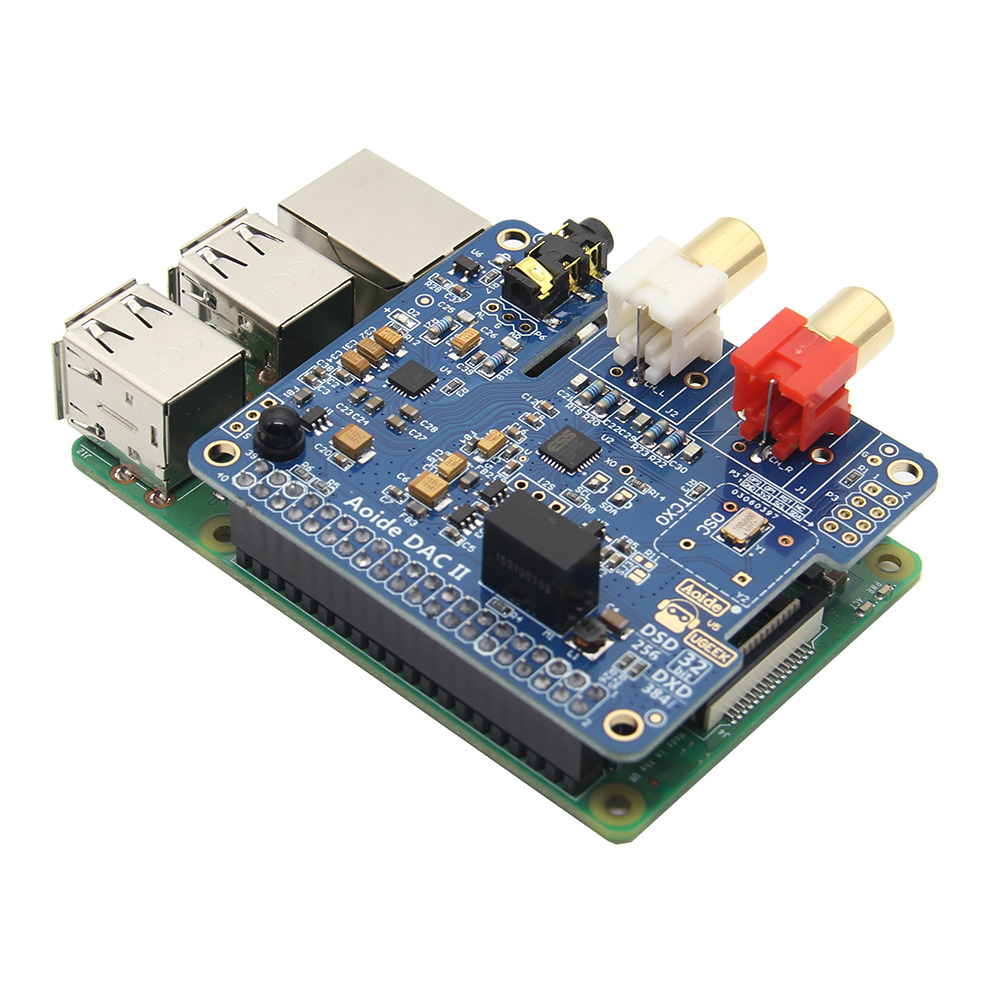

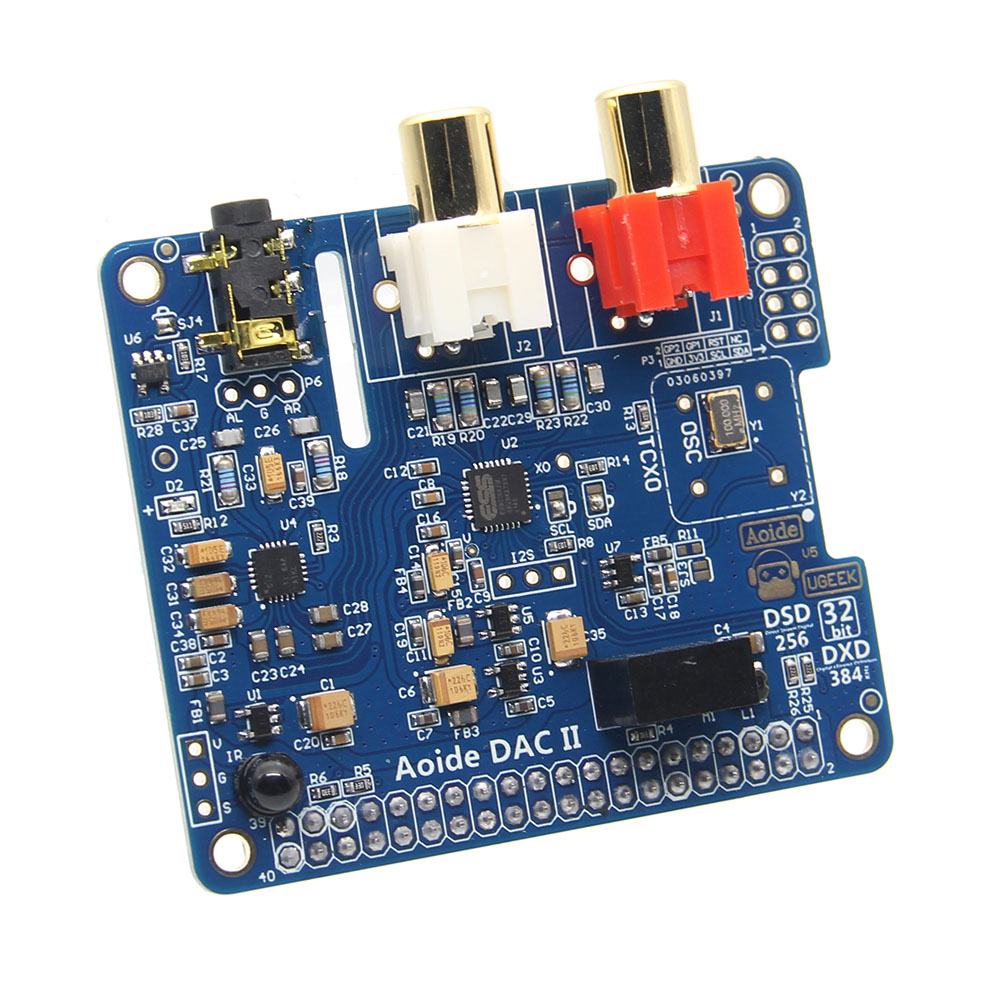

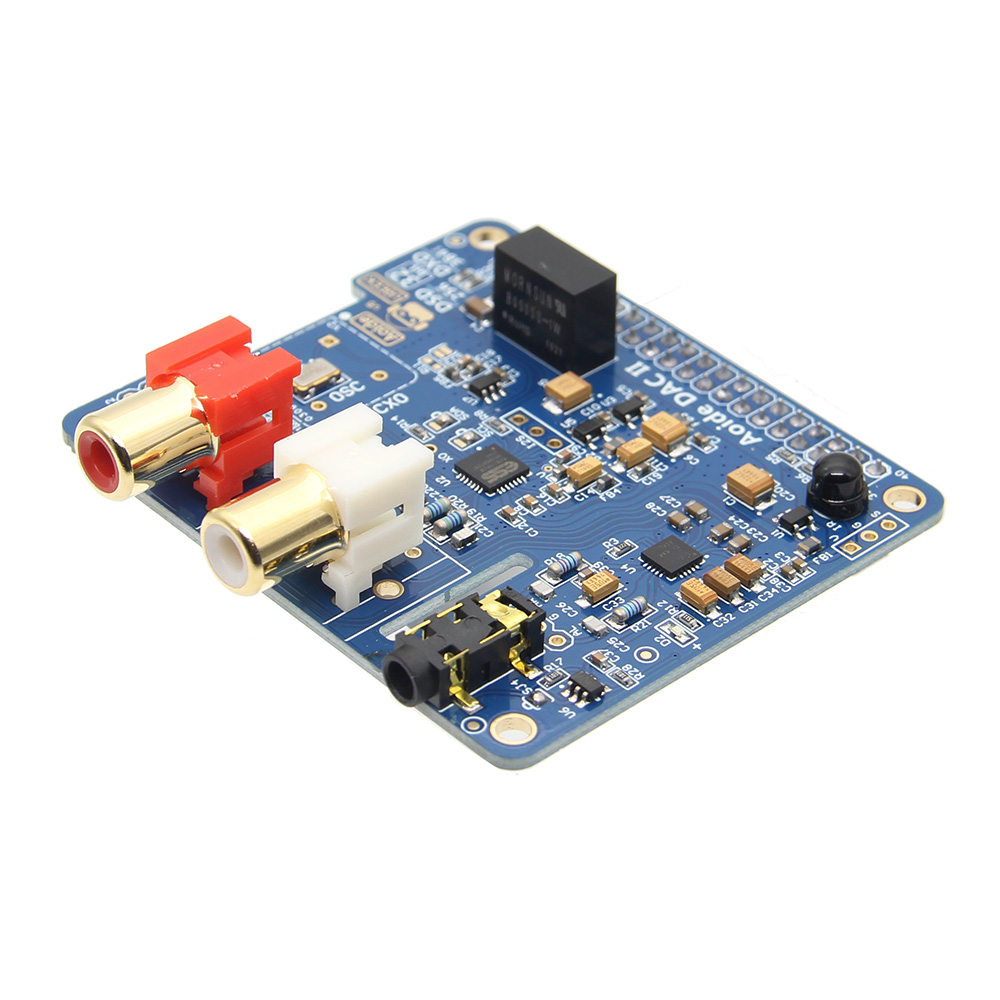

Dit is DAC II, de lateset Raspberry pi HAT maat HIFI speler, en het ondersteunt de lossless muziekformaten, zoals DSD / DXD, FLAC, APE, WAV ...
Ervaar hoge kwaliteit weergave van PCM (Pulse Code Modulation) geconverteerde inhoud (DSD 256/128/64) met hetzelfde warme geluid van het DSD (Direct Stream Digital) origineel.
DAC II gebruikt de ES9018K2M-chipset van Ess Technology Inc als decodeerchip en de samplefrequentie is maximaal 384 kHz / 32-bit, wat betekent dat uw digitale muziekverzameling met High-Resolution Audio naar een ander niveau wordt gebracht.
Uitstekende prestaties van product van superieure kwaliteit:
Met versterker TPA6133A2 van Texas Instruments ondersteunt het een High-power-uitvoer;
Met 80 / 100MHz hoge precisie hoofdklok;
Met lage impedantie onderdelen, waaronder een dikke koperen folie moederbord, met MELF weerstanden weerstand om lage vervorming en lage weerstand voor hoofdtelefoonuitgang te krijgen;
Met A film condensor minimaliseert interferentie van trillingen en elektrische bronnen.
Kenmerken:
Bit Perfect, ondersteuning tot 32Bit / 384kHz
Krachtige ES9018K2M DAC-chip
Ingebouwde 5V spannings-swinghoofdtelefoon AMP
3,5 mm hoofdtelefoonuitgang en lijnuitgang (RCA)
Ondersteuning voor digitale volumeregeling
Ondersteuning DSD256 / 128/64; 32bit / 384kHz (PCM)
Ondersteunde audioformaten: DSD, APE, FLAC, WAV, WMA, AAC, ALAC, AIFF, OGG, MP3
Ondersteuning IR controle
specificaties:
Uitlijnen:
Frequentiebereik: 20Hz ~ 20KHz +/- 0.1dB
S / N: -119dB +/- 1dB
THD + N: -120dB
DNR: 127dB
Hoofdtelefoon uit:
Frequentiebereik: 20Hz ~ 20KHz +/- 0.1dB
THD + N: 0,0021% (belasting van 16ohm)
Uitgangsniveau: 138mW (+ 4dB gain)
SNR: 93dB
PSSRR:> 100dB
CMRR: 69dB
Hoe te gebruiken:
More detail please refer to the WIKI
Notitie:
Ondersteun nu alleen VOLUMIO en Raspbian en je moet de laatste aangepaste volumio-versie gebruiken.
Hoe speel je de Lossless-muziek van Volumio op maat van ons?
Please download the last customized volumio from hier
Download het img-bestand dat we hebben verstrekt, pak het uit en brand het in de micro sd-kaart.
Plaats de kaart in Raspberry Pi, verbind de Raspberry pi met het netwerk.
Beheer de geluidskaart per webpagina.
Omgeving:
Zet de I2S DAC op "Aan";
Selecteer "Aoide DAC II" als het uitvoerapparaat;
Selecteer "Aoide DAC II" als de DAC Modle;
Opslaan en opnieuw opstarten.
Hoe de DAC II-basis op het officiële Raspbian-systeem te configureren?
We verbinden het shellscript op de github, je hoeft alleen de volgende shell-opdracht uit te voeren om de installatie te voltooien.
Ga de console binnen en voer:
#Voeg de schijven toe aan het systeem
curl -L --output ./dac_install.sh https://github.com/howardqiao/aoide-dac-drivers/raw/master/dac_install.sh
sudo chmod + x ./dac_install.sh
sudo ./dac_install.sh
reboot
Pakket inbegrepen:
1x DAC II bord
