Beschrijving:
MLX90640BAB Gezichtsveldhoek 55 * 35 graden (kleine hoek, geschikt voor lange afstandsmeting)
Verstrek pc-software (We zullen downloadlinks bieden op 5.27.) om temperatuurbeeldgrafieken direct weer te geven.
De module bevat een microcomputer met één chip, de seriële poort voert rechtstreeks 768 temperatuurgegevens uit en usb draait ttl rechtstreeks naar de computer om de gegevens te bekijken.
De originele I2C-interface van mlx90640 blijft behouden en de sensorchip kan rechtstreeks worden bediend door een externe MCU (PS is verbonden met GND).
1. Met behulp van de MLX90640BAB-sensor is de sensor in de fabriek gekalibreerd
2. Ingebouwde 1000ma oplaadbare lithiumbatterij, opladen met mciro usb-interface
3. Met de screenshot-functie kunt u de afbeelding pauzeren voor analyse
4. Met de schermkleur die overeenkomt met de functie voor temperatuurinstelling, kunt u de temperatuur instellen om verschillende kleuren weer te geven.
5. Met USB-interface voor gegevensoverdracht, later te upgraden systeem, gratis update intern systeem, standaard systeemversie 1.0
Specificatie:
>> Nederlandse gebruikershandleiding (update tijd 2019/7/15) <<
>> Firmware-updatebestand (update tijd 2019/7/15) <<
Display: 2,4-inch kleurendisplay, 320 * 240
Resolutie: 32 x 24
FOV / Kortste brandpuntsafstand: 55 ° * 35 °
Temperatuurbereik: -40 ° - + 300 °
Meetnauwkeurigheid: ± 2 °
Beeldfrequentie: 8Hz
Emissiviteit: 0.1-1.0 / Verstelbaar
Focusmodus: vast
Voeding: 1000ma oplaadbare lithiumbatterij (inbegrepen)
Bedrijfstemperatuur: 0 ℃ -50 ℃
Opslagtemperatuur: -40 ℃ -70 ℃
Vochtigheid: <90% RV
Afmeting: 80 * 50 * 26 mm
Gewicht: 220 gram

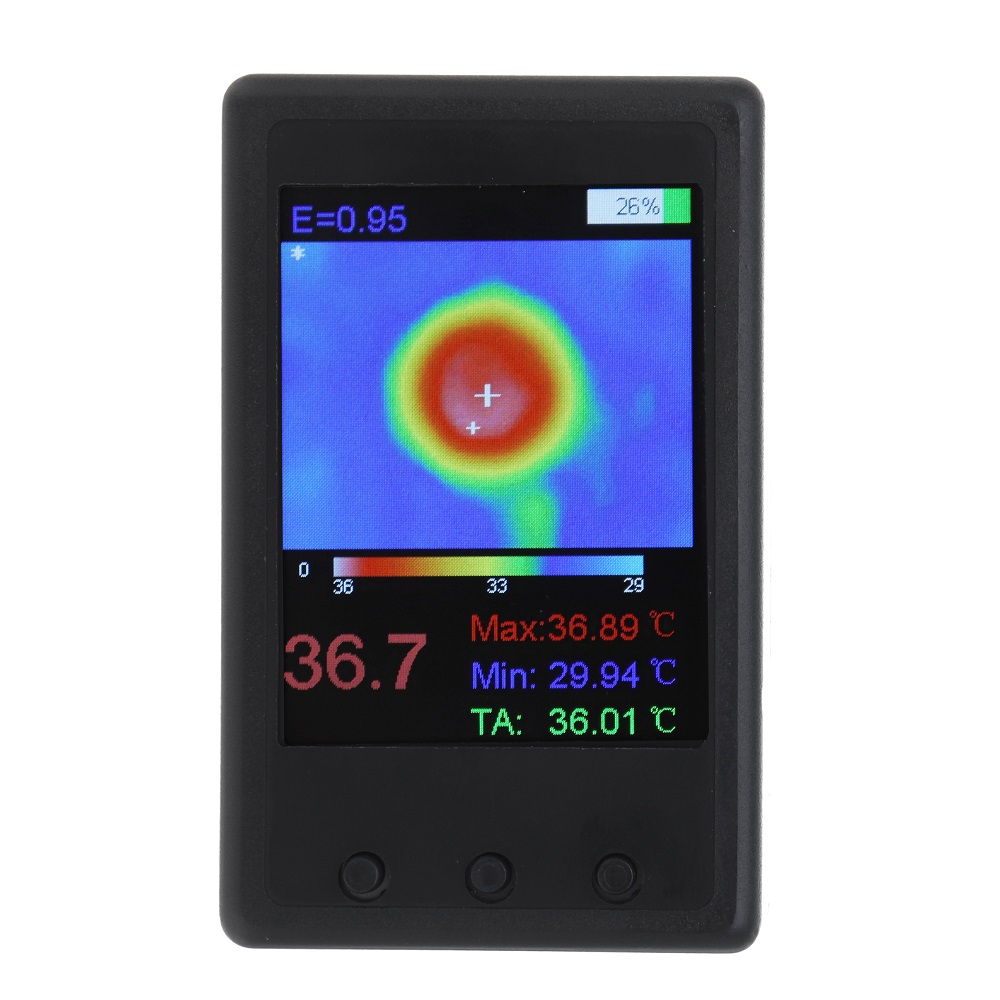

1, ε = 0.95 huidige emissiviteit (objectemissiviteit)
2, T = 31,9 hoofdchiptemperatuur
3, batterijvoeding
4, de laagste temperatuur
5, het midden van het gezichtsveld
6, het hoogste temperatuurpunt
7, de kleur offset waarde / Vergrote meerdere
8. De temperatuurwaarde die overeenkomt met het meest linkse uiteinde van de kleur-strip
9, de overeenkomstige temperatuurwaarde in het midden van de kleurstrip
10, de temperatuurwaarde die overeenkomt met het rechteruiteinde van de kleurstrip
11, het midden van de gezichtsveldtemperatuur
12, de maximale temperatuur in het gezichtsveld
13, de min temperatuur in het gezichtsveld
14, infraroodsensor temperatuur
15, aan / uit / menu / OK / stopknop
16, plus knop
17, min-knop
1, ε = 0.95 huidige emissiviteit (objectemissiviteit)
2, T = 31,9 hoofdchiptemperatuur
3, batterijvoeding
4, de laagste temperatuur
5, het midden van het gezichtsveld
6, het hoogste temperatuurpunt
7, de kleur offset waarde / Vergrote meerdere
8. De temperatuurwaarde die overeenkomt met het meest linkse uiteinde van de kleur-strip
9, de overeenkomstige temperatuurwaarde in het midden van de kleurstrip
10, de temperatuurwaarde die overeenkomt met het rechteruiteinde van de kleurstrip
11, het midden van de gezichtsveldtemperatuur
12, de maximale temperatuur in het gezichtsveld
13, de min temperatuur in het gezichtsveld
14, infraroodsensor temperatuur
15, aan / uit / menu / OK / stopknop
16, plus knop
17, min-knop
>> Nederlandse gebruikershandleiding (update tijd 2019/7/15) <<
>> Firmware-updatebestand (update tijd 2019/7/15) <<
>> Engelse pc-software downloadlink <<
Het product heeft een interface voor USB-gegevensoverdracht en de nieuwe firmwareversie voert standaard automatisch gegevens uit naar de USB-interface. Kan direct verbinding maken met de computer software om afbeeldingen weer te geven (computer software baudrate 460808Hz), u kunt ook de bijbehorende seriële poort assistent, computer gebruiken om beeldgegevens op te slaan
Het product heeft een interface voor USB-gegevensoverdracht en de nieuwe firmwareversie voert standaard automatisch gegevens uit naar de USB-interface. Kan direct verbinding maken met de computer software om afbeeldingen weer te geven (computer software baudrate 460808Hz), u kunt ook de bijbehorende seriële poort assistent, computer gebruiken om beeldgegevens op te slaan
Pakket inbegrepen:
1 x HY-18 MLX90640 warmtebeeldcamera
1 x HY-18 MLX90640 warmtebeeldcamera

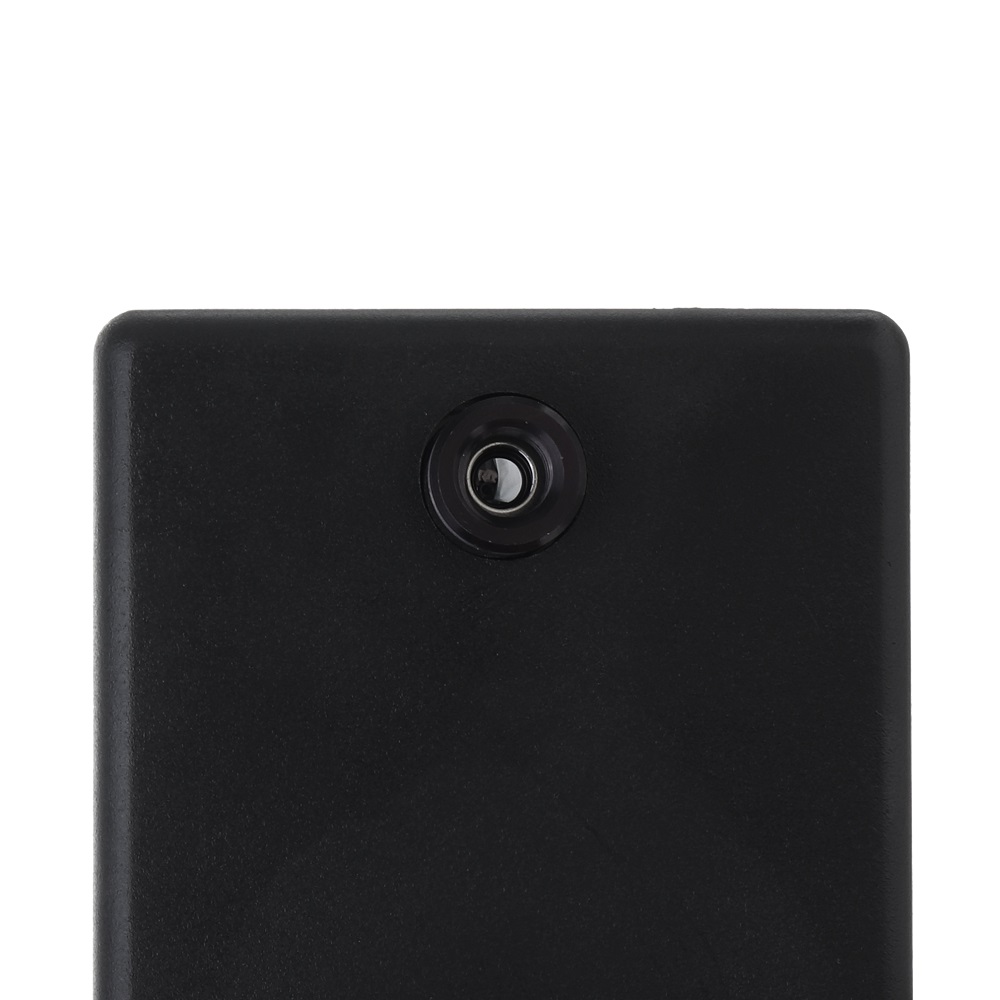

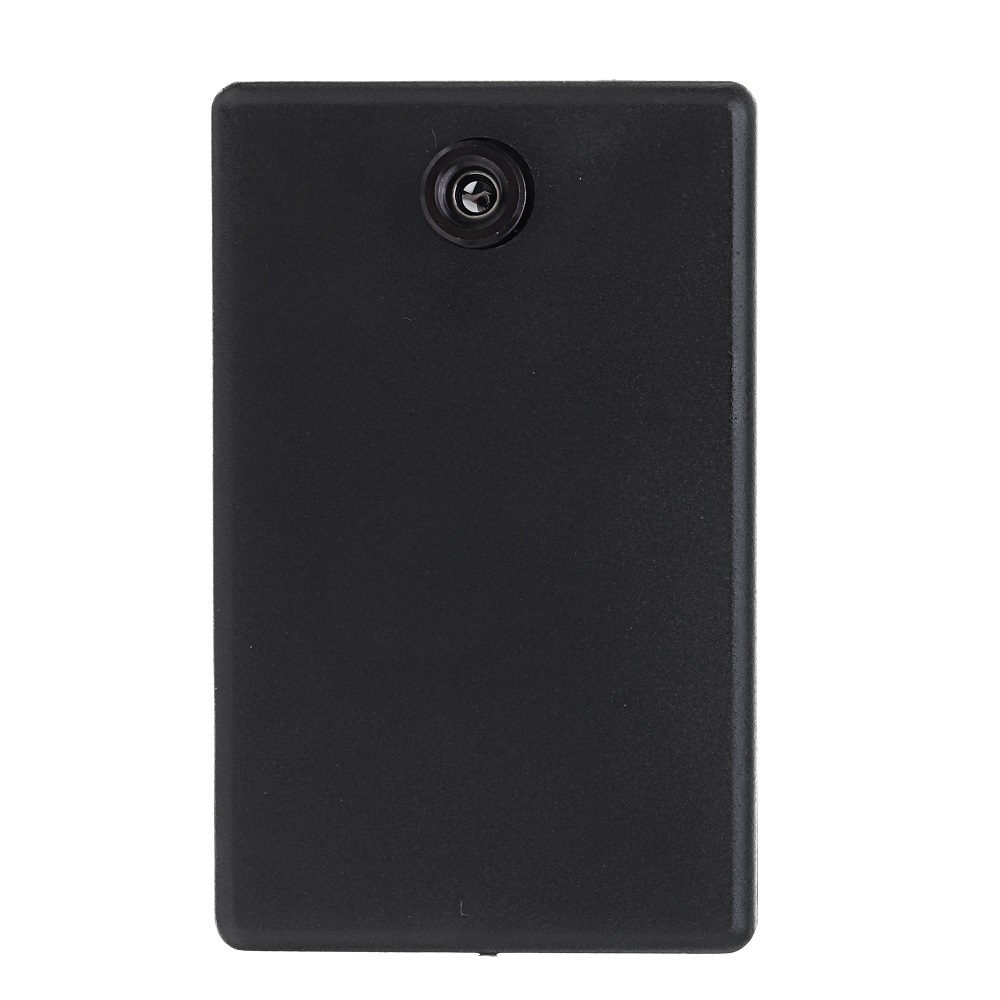

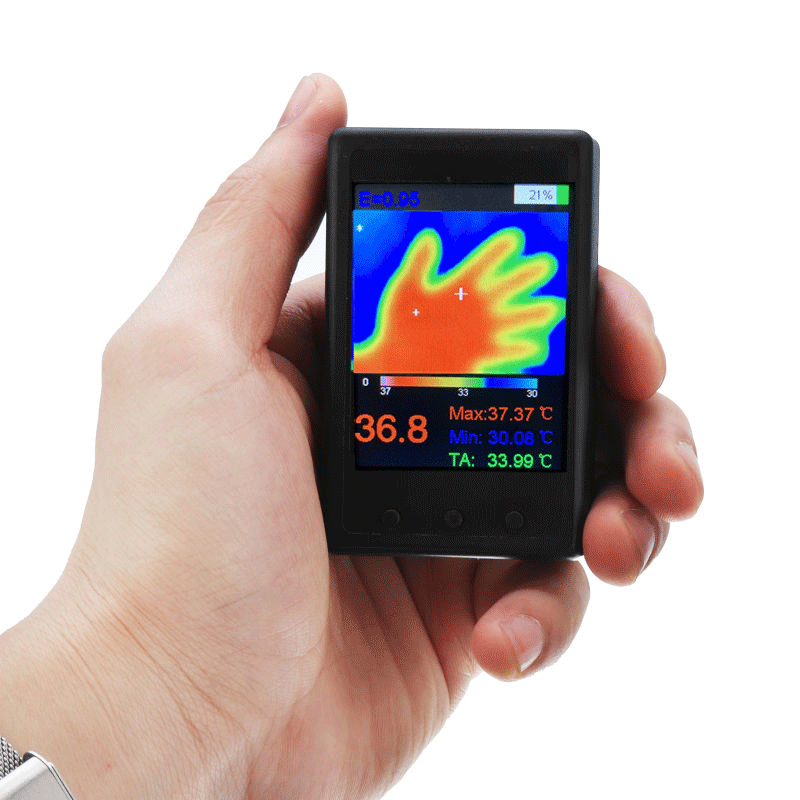

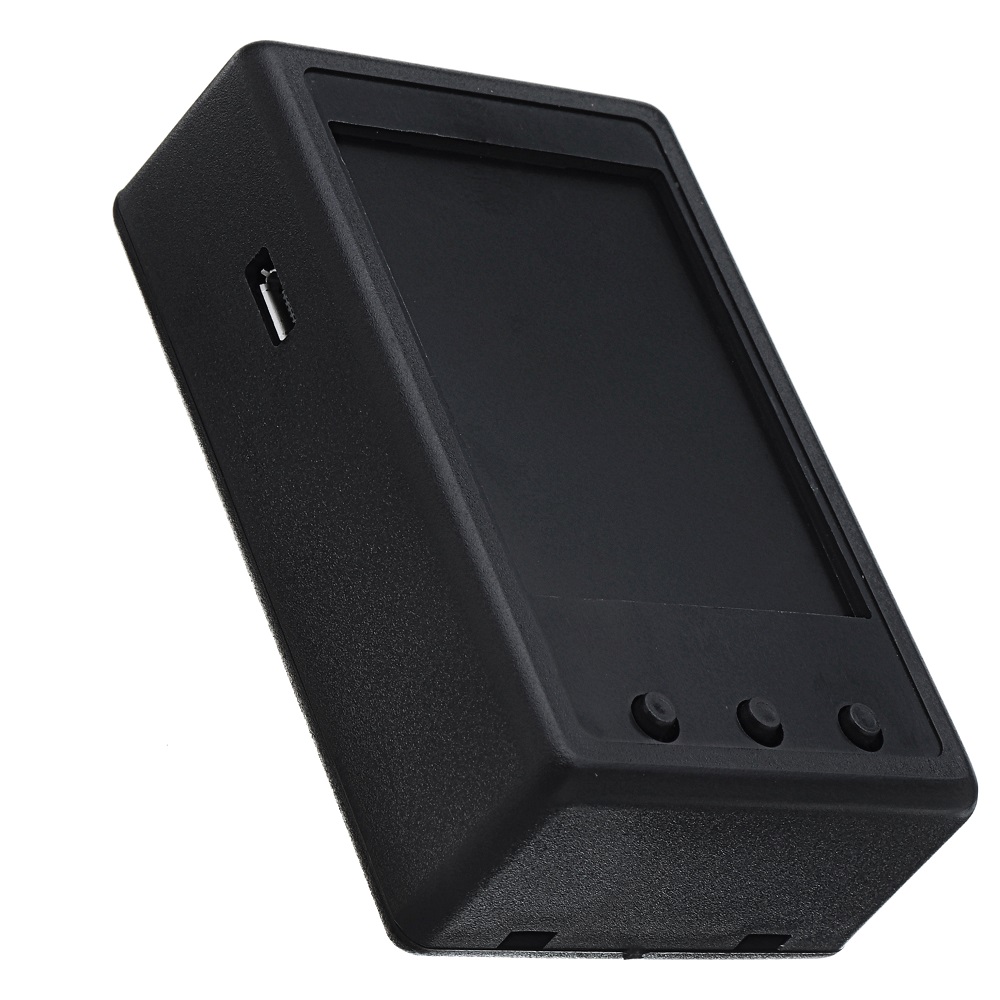

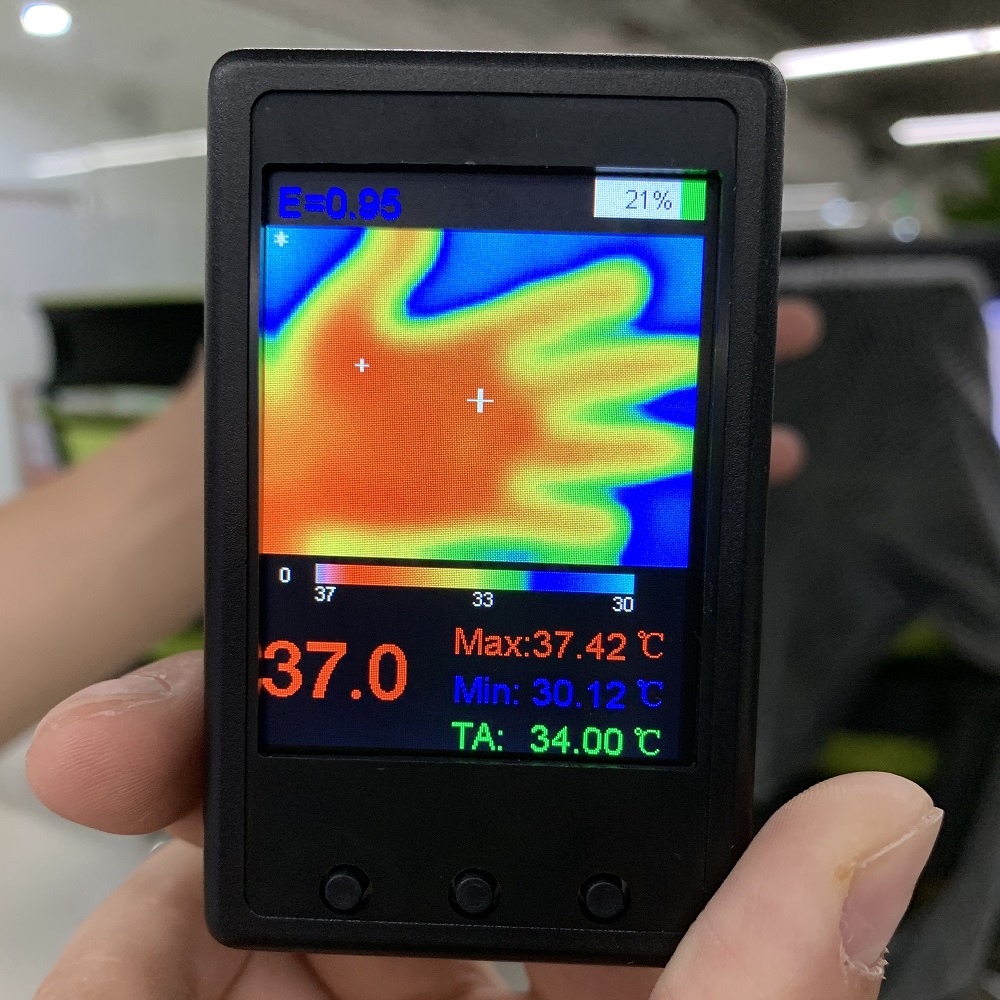

Detail foto's:
