Specificatie:

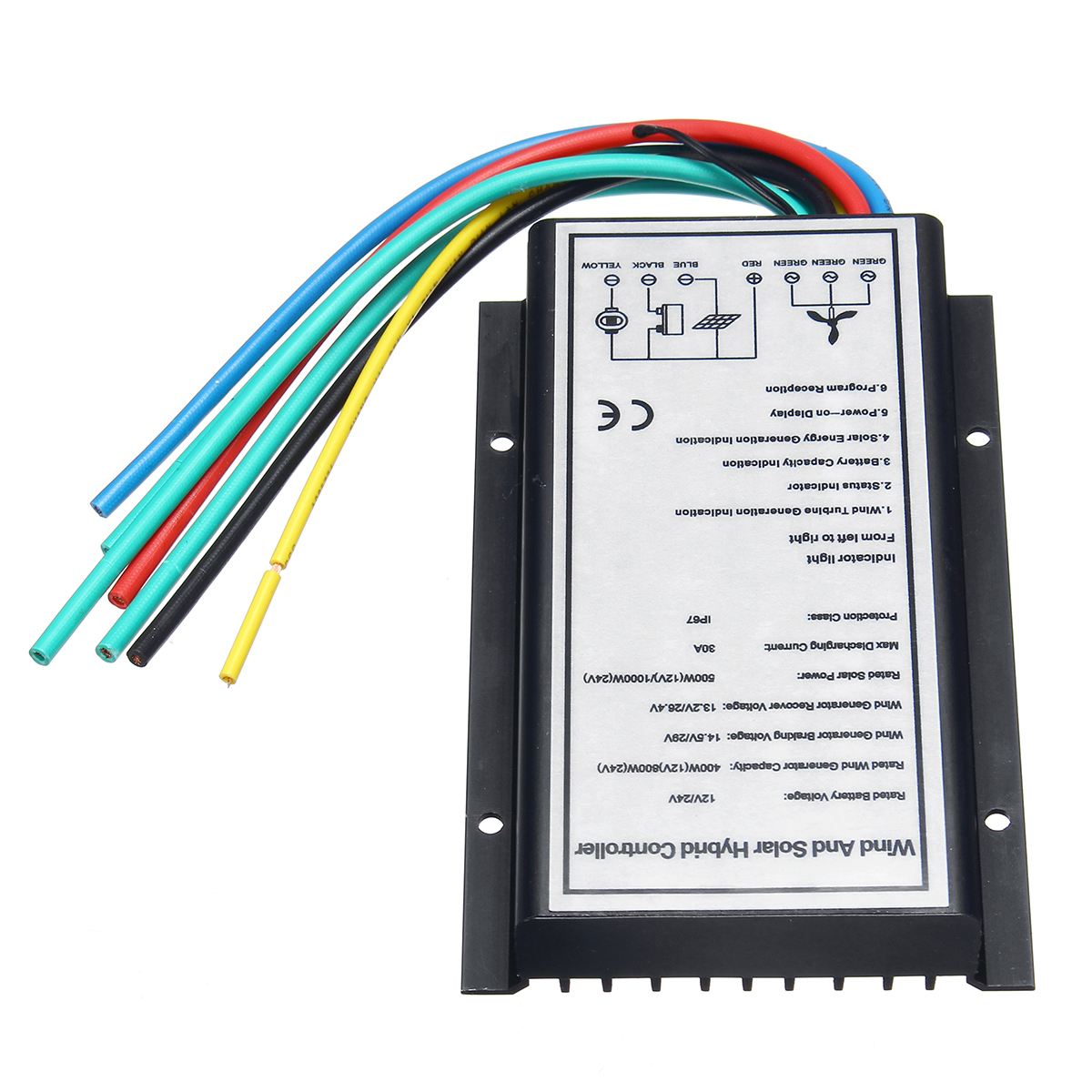

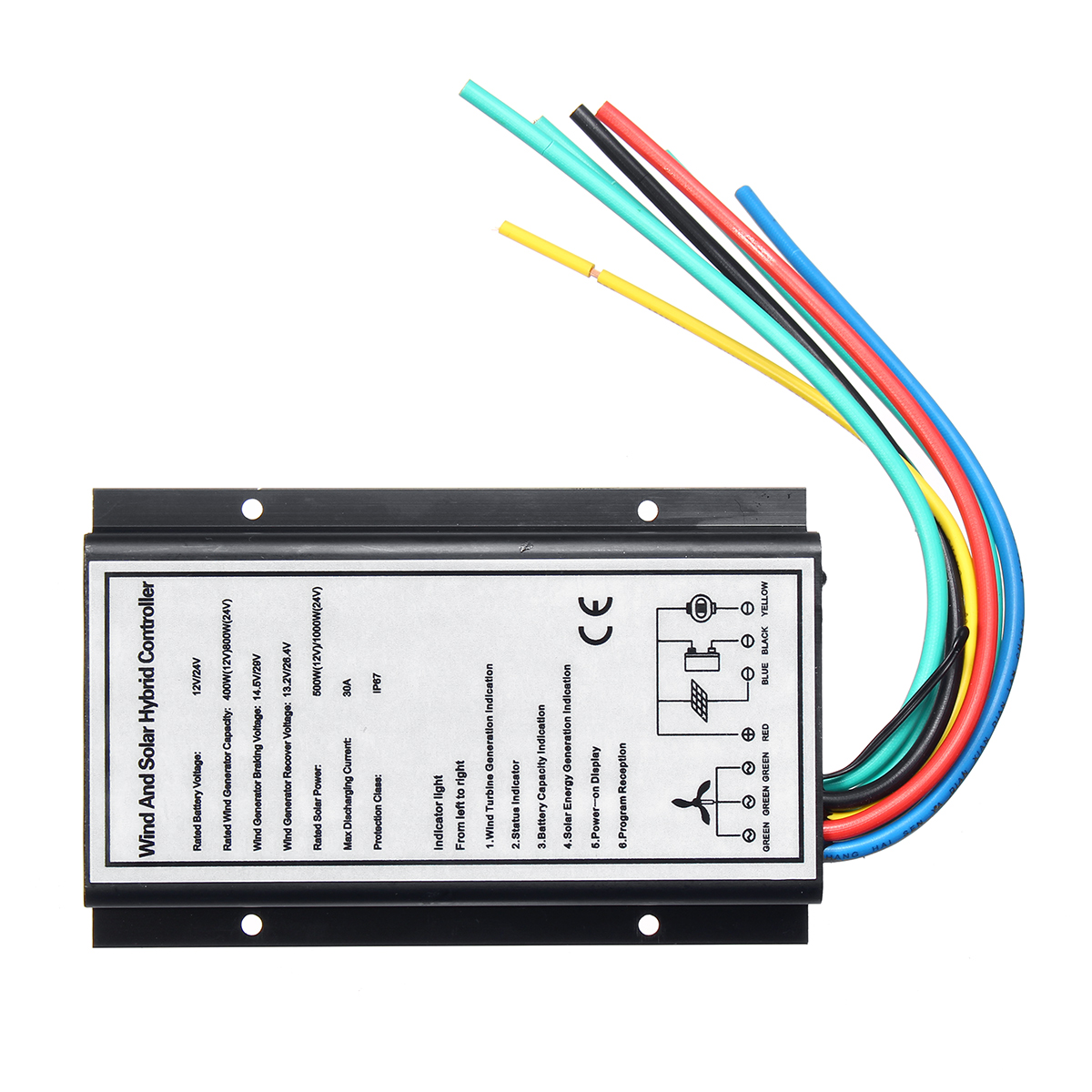

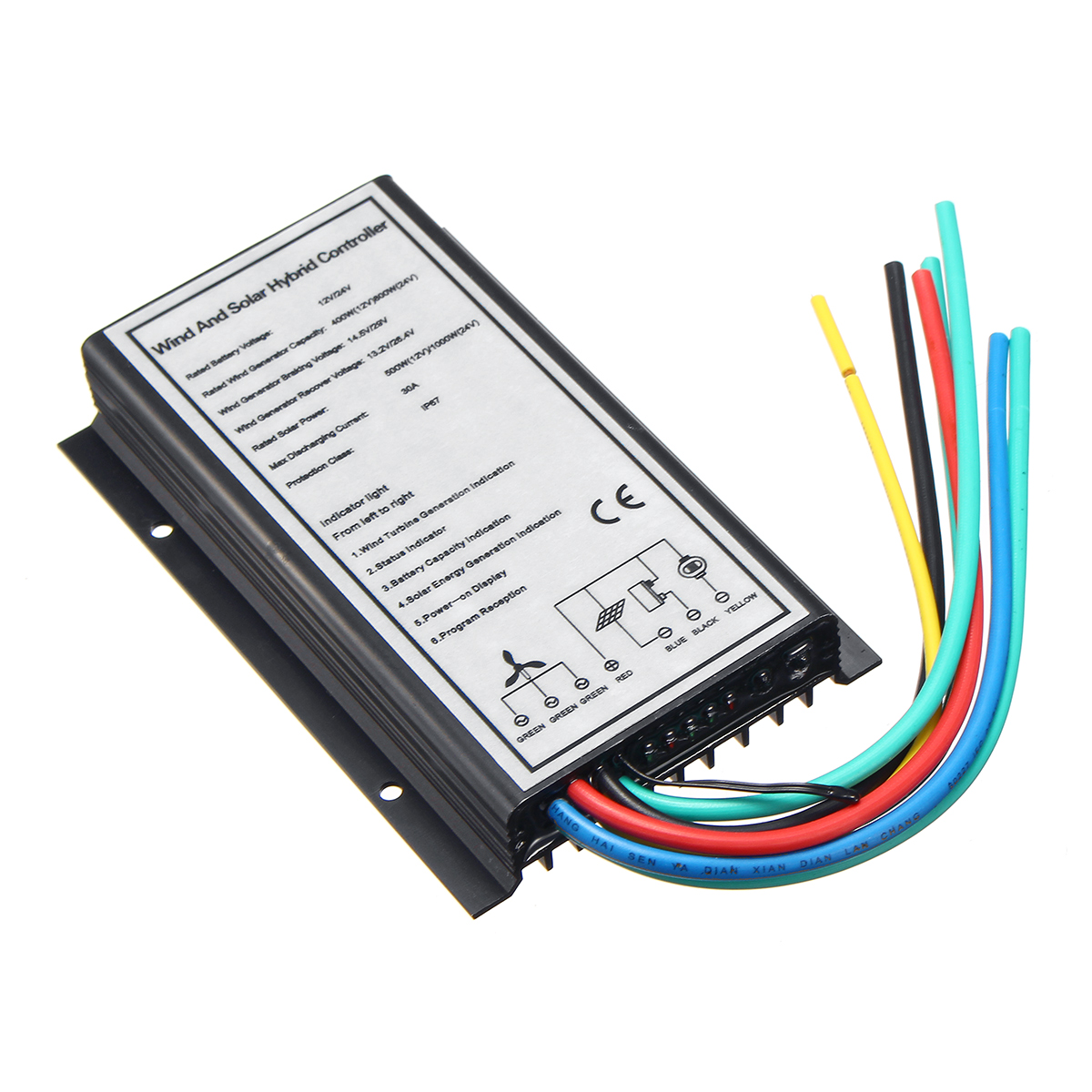

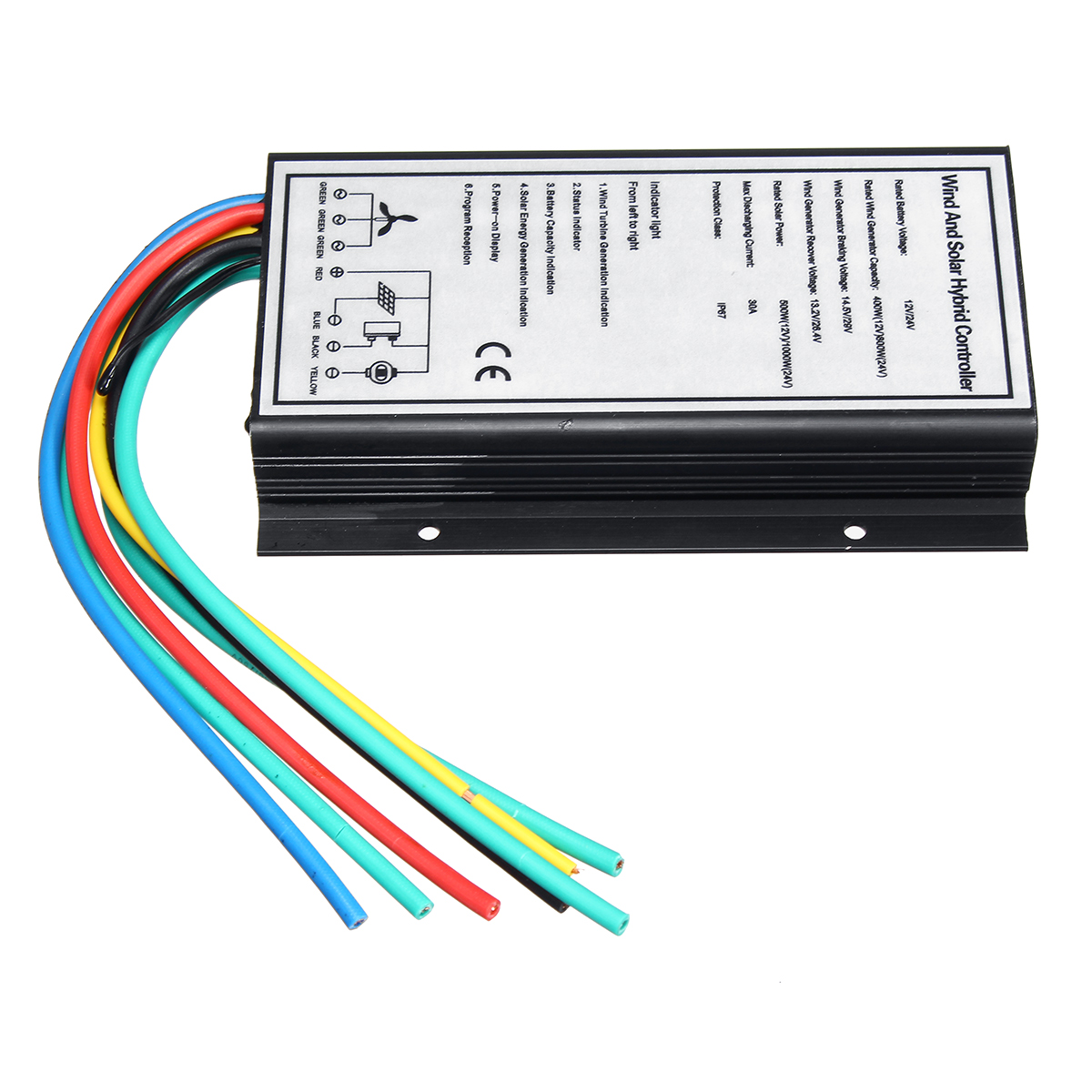

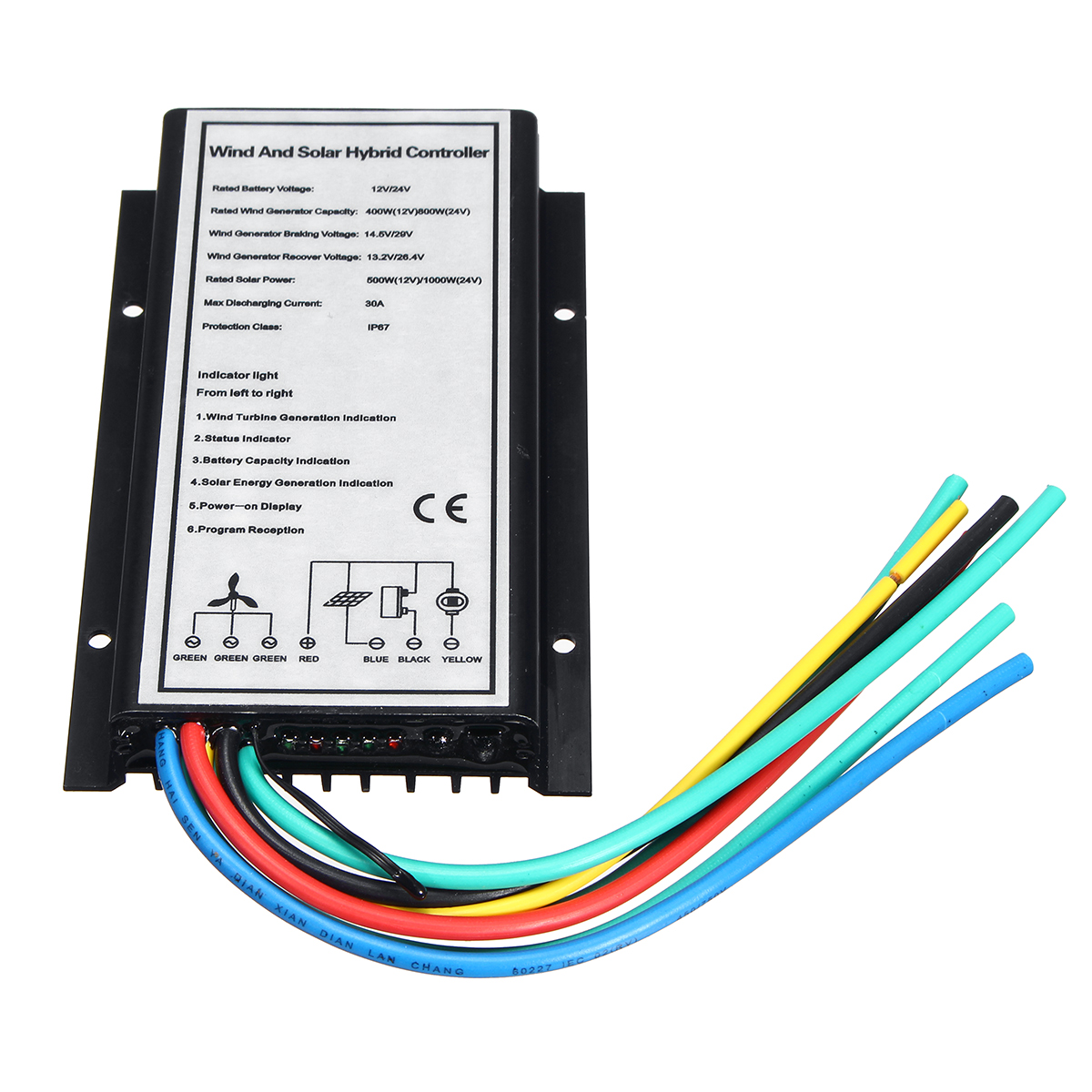

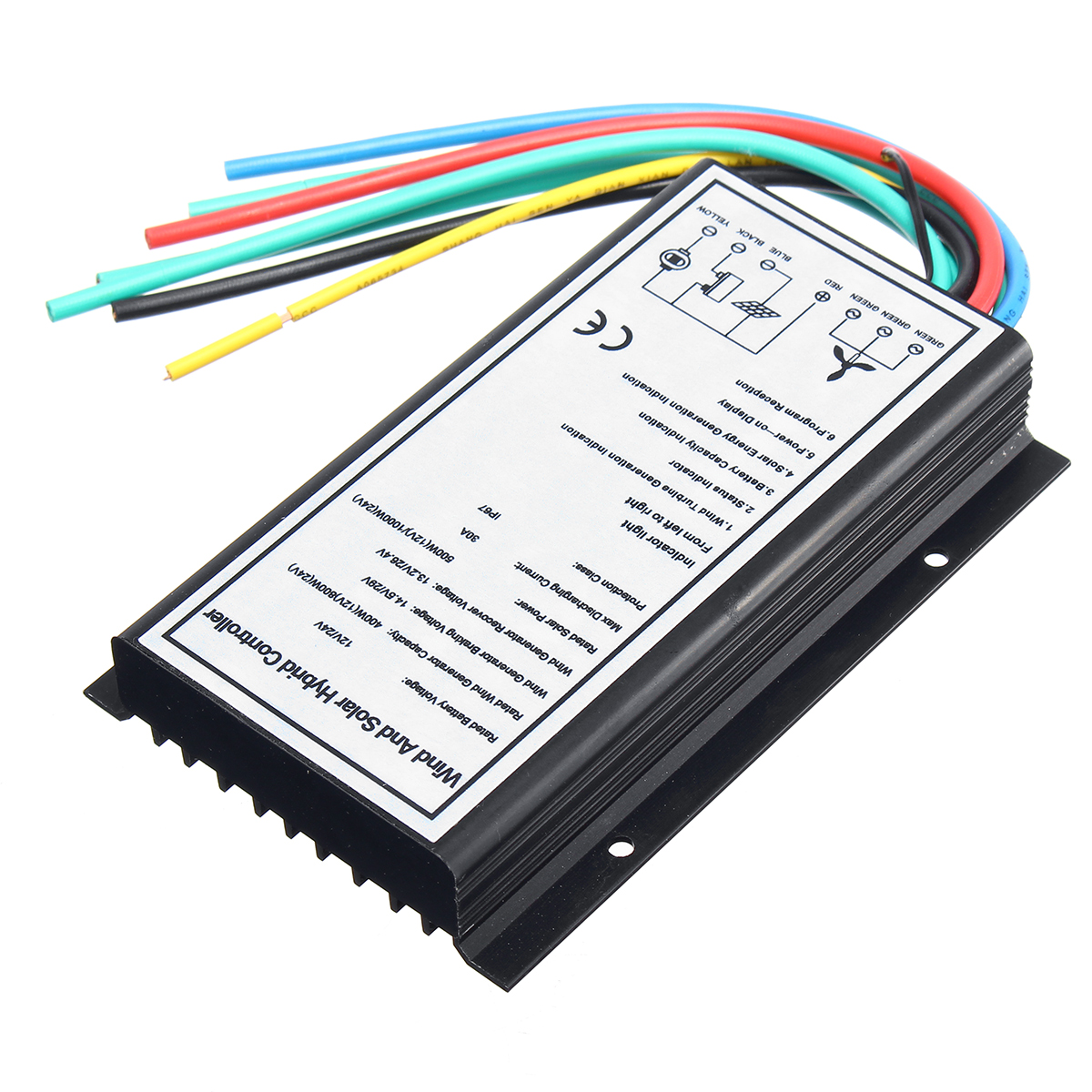

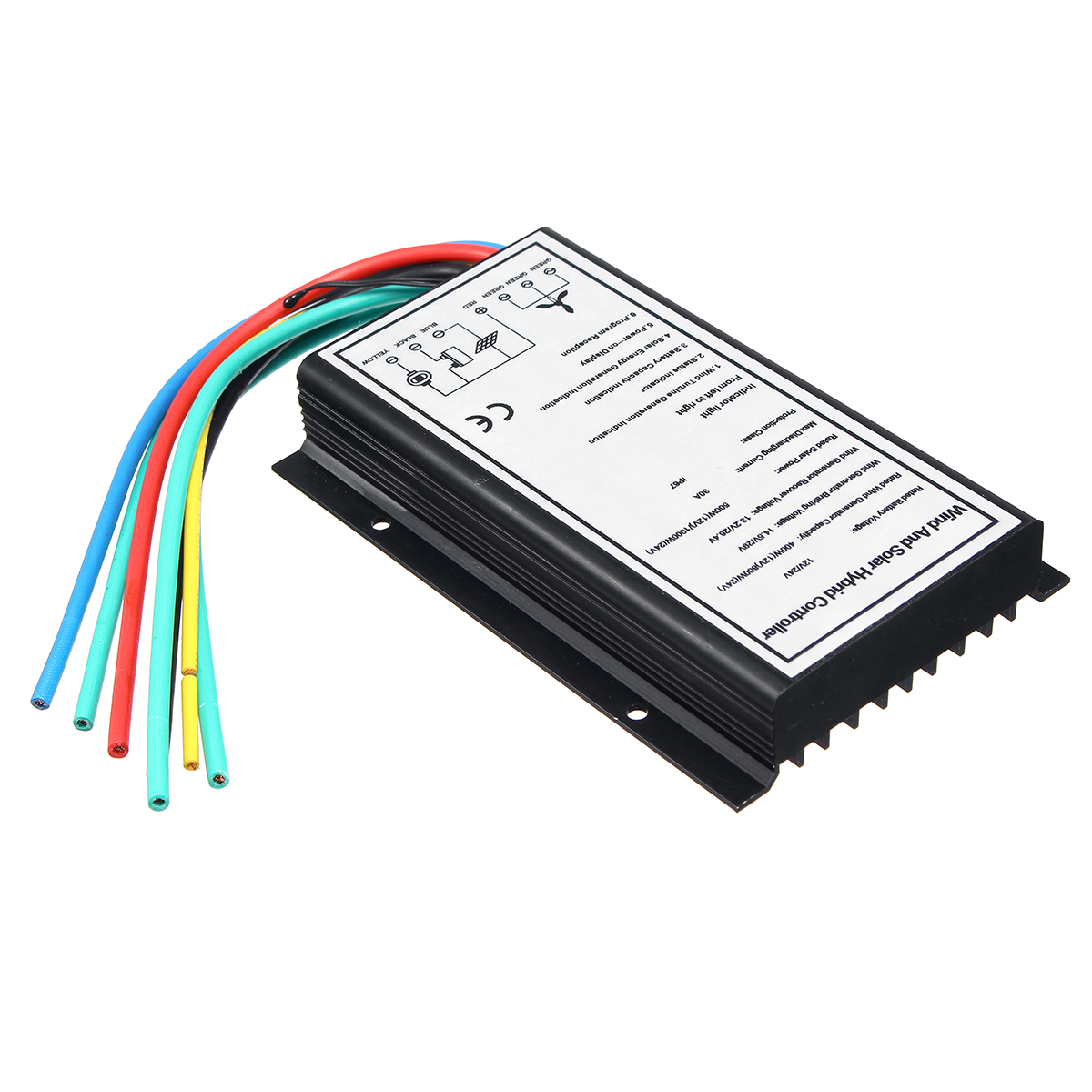

Naam: 12V / 24V 400W / 800W Waterdichte wind- en lichthybride controller
Model: B56569
Materiaal: aluminiumlegering
Toepassing: windenergie fotovoltaïsche controller
De kleur zwart
Productmodel: ECO-400
Nominale spanning batterij: DC12 / 24V
Nominaal vermogen van windturbine: 400W (12V) / 800W (24V)
Slotspanning van windturbine: 14,5 V / 29 V
Herstelspanning van windturbine: 13.2V / 26.4V
Geschatte zonne-energie: 500W (12V) / 1000W (24V)
Maximale ontlaadstroom: 30A
Statisch vermogen: 15mA
Werktemperatuur: -35 ~ + 75 ℃
Afmetingen: ca. 130mm x 82mm x 21mm
Gewicht van het product: ongeveer 365g
Niveau van bescherming: IP67
Kenmerken:
- Dit product is een slimme controller die de regeling van zonne-energie en windenergie combineert. Het is ontworpen voor high-end klein wind- en fotovoltaïsch hybride systeem, met name geschikt voor fotovoltaïsche energieopwekking uit de wind en hybride bewakingssysteem voor wind en fotovoltaïsche systemen. Het kan de windturbines en zonnepanelen tegelijkertijd bedienen om de batterij veilig en efficiënt op te laden. Het apparaat heeft een mooie uitstraling, duidelijke instructies en handige bediening. Het heeft ook een uitgebreide reeks beschermende maatregelen.
Prestatie:
- Betrouwbaarheid: intelligent, modulair ontwerp, eenvoudige structuur, krachtige functies; Hoogwaardige componenten van industriële kwaliteit en strikte productietechnieken, die geschikt zijn voor relatief zware werkomgevingen zoals lage temperaturen. Het heeft ook betrouwbare prestaties en een lange levensduur.
Wijze van verbinding:

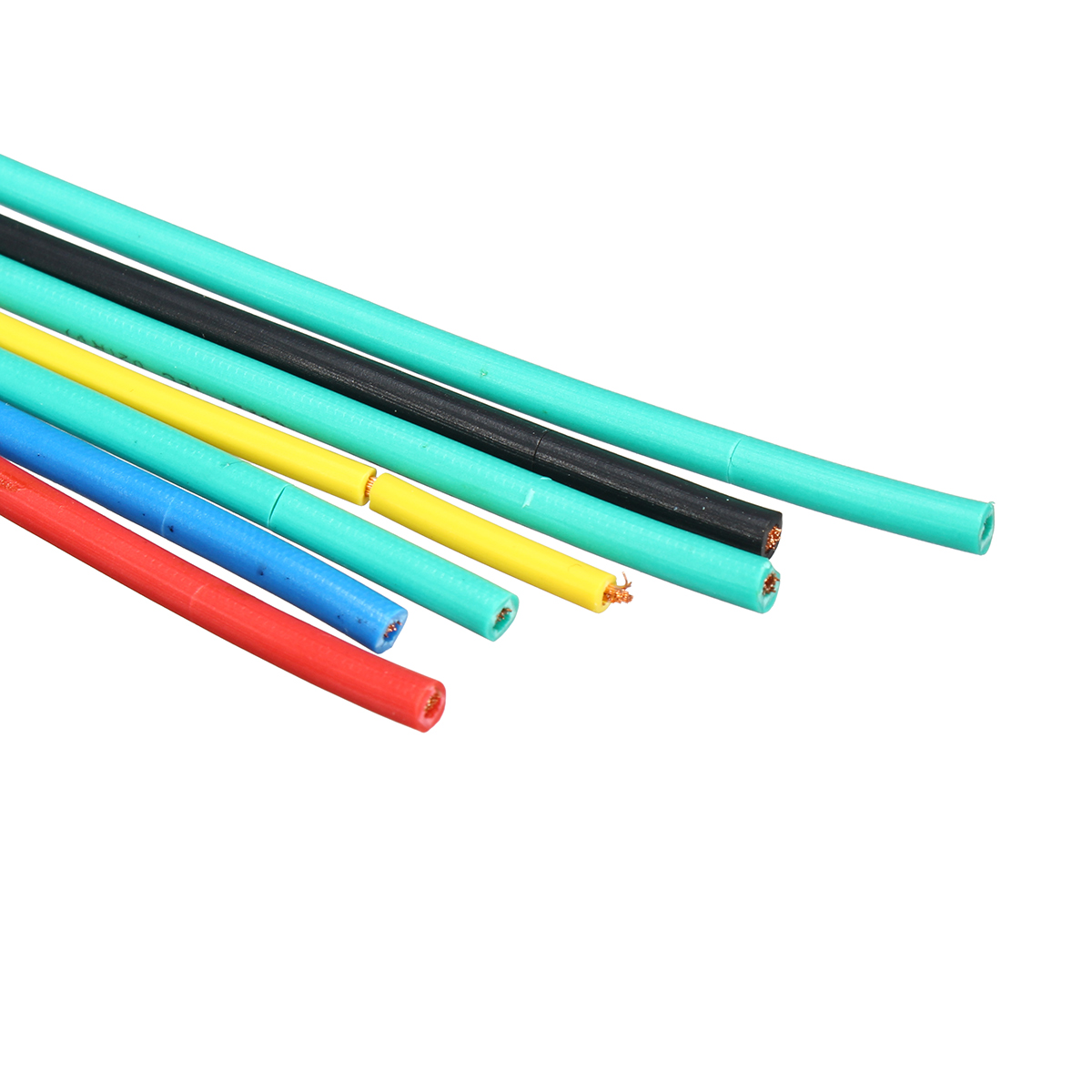

1. Verbind eerst de positieve pool van de belasting, de batterij en het zonnepaneel met de rode lijn van de controller.
2. Maak vervolgens verbinding met de gele draad van de lading van de negatieve pool.
3. Verbind vervolgens de negatieve pool van de batterij met de zwarte lijn van de controller.
4. Verbind de minpool van het zonnepaneel met de blauwe lijn van de controller.
5. Sluit de driefasige AC-spanningsingangslijn van de regelaar aan op de driefasige spanningsuitgangsleiding (groene lijn) van de windturbine.
6. Wikkel de connectoren na het voltooien van de verbinding af met waterdichte tape om te voorkomen dat er water binnendringt.
Indicatorlichtomstandigheden:
1. Batterijcapaciteit, ontlaadindicator (lampje aan geeft de toestand van de batterij aan)
2. Oplaadindicator voor zonne-energie (lampje aan geeft opladen aan)
3. Indicator power-on-indicator (lampje aan geeft aan dat de batterij correct is aangesloten)
4. Rem, fout, overladen, bescherming (Licht aan geeft waarschuwingsvoorwaarde aan)
5. Ventilatorlaadindicator (lampje aan geeft aan dat de ventilator werkt)
Pakket inbegrepen:
1X Wind- en lichthybride controller
1X Handleiding
Meer details:
