Specificatie:
Bedrijfsspanning: DC 12V-36V
Bedrijfsstroom: <= 15A
Stuurvermogen: <= 500W
Snelheidsspanning: 0.1V-5V
Bedrijfstemperatuur: -40 ~ 85 ° C
Vochtigheid: 90% RH
Blokkeer beveiliging: Ja
Schakel controle in: Ja
Overstroom bescherming: Ja
Stuurbediening: Ja
Snelheidsregelsignaal: Ja
Afmetingen: 63 x 42 x 17 mm (L x B x H); Sondeafmeting 3 mm, lengte: bevestigingsgat middenafstand 57 mm; breedte: vaste hartafstand 36,5 mm

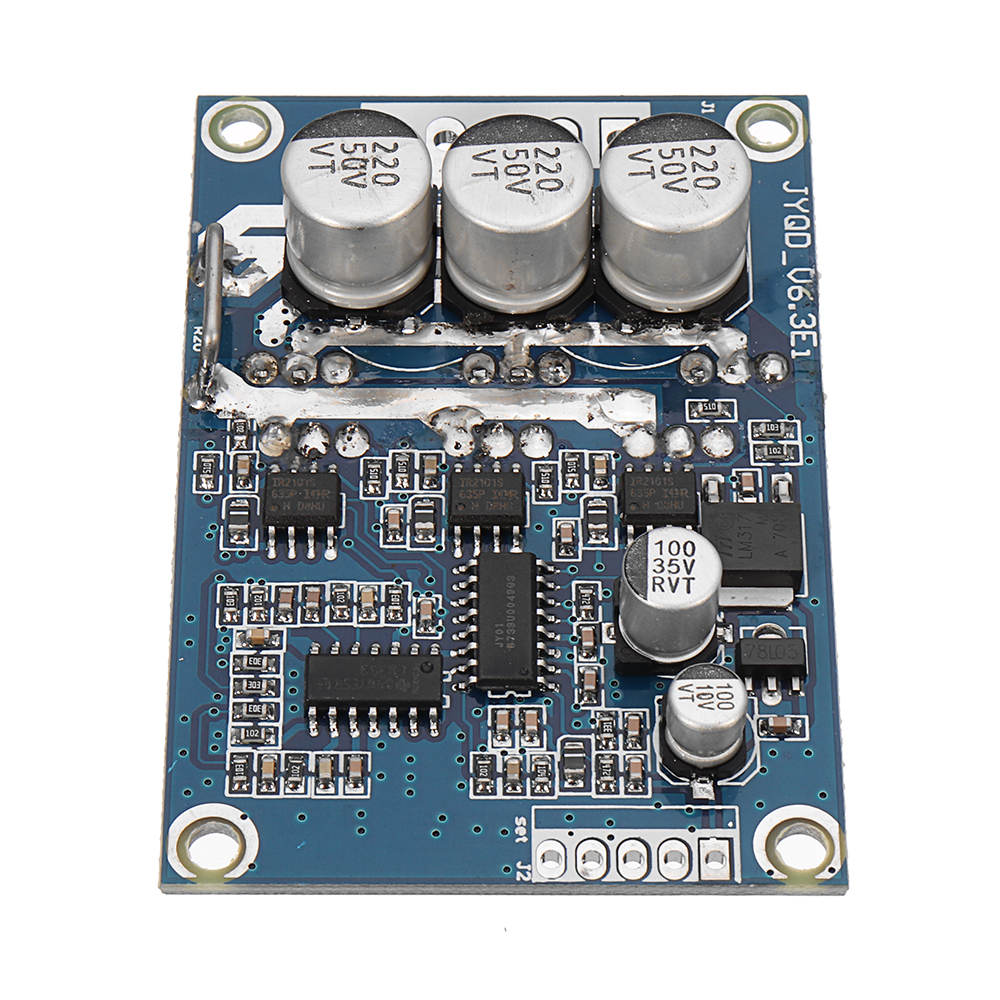

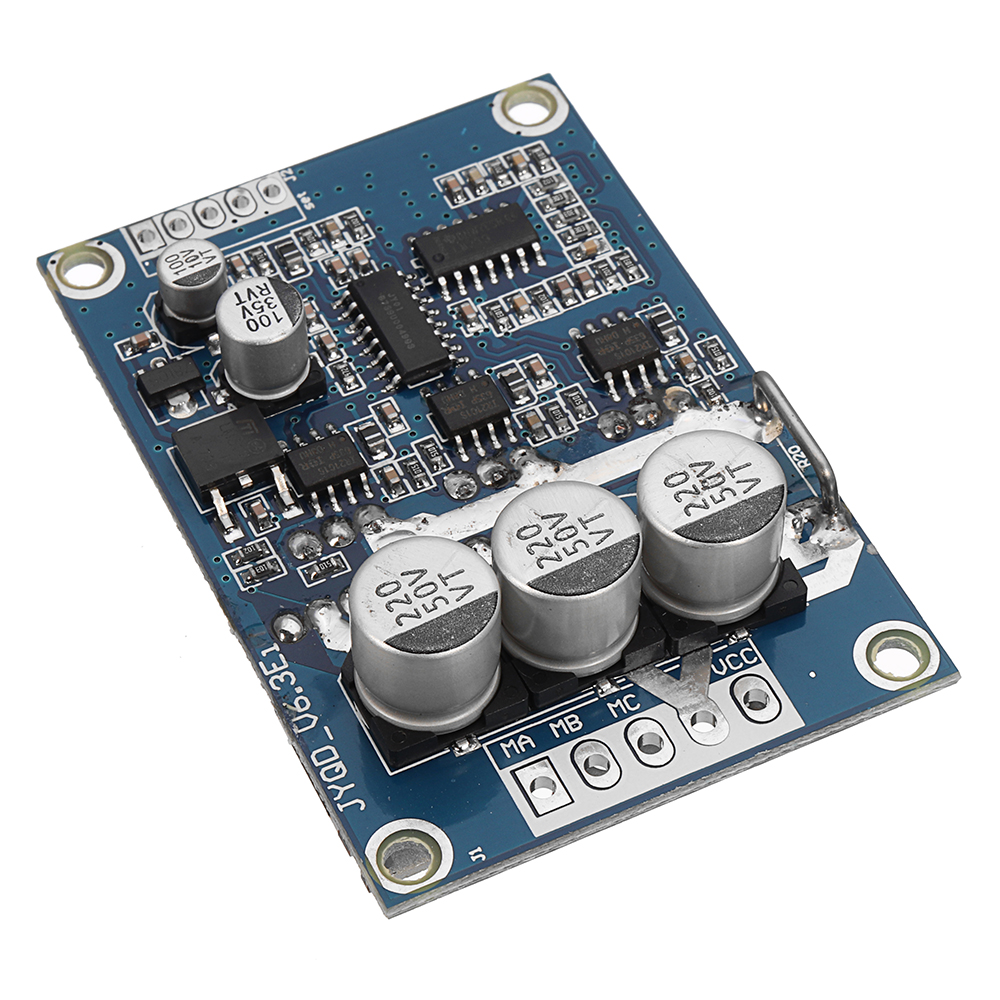

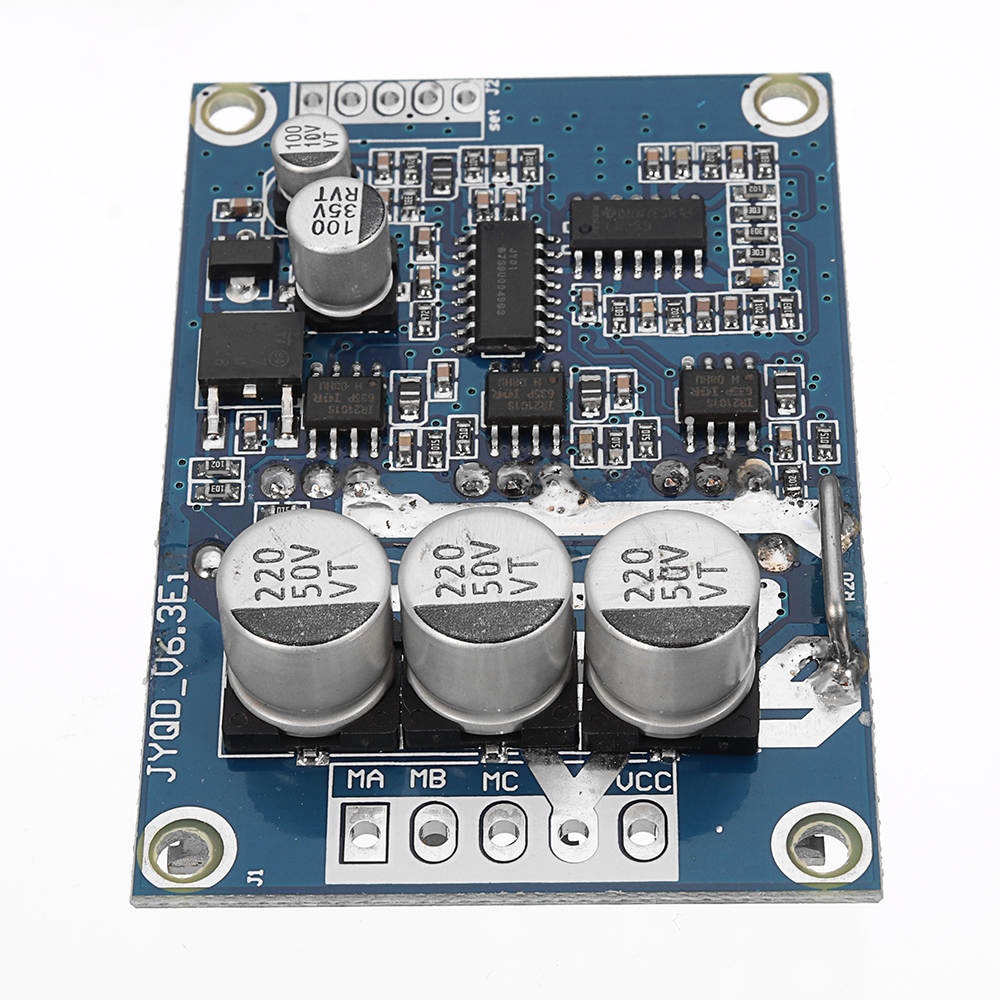

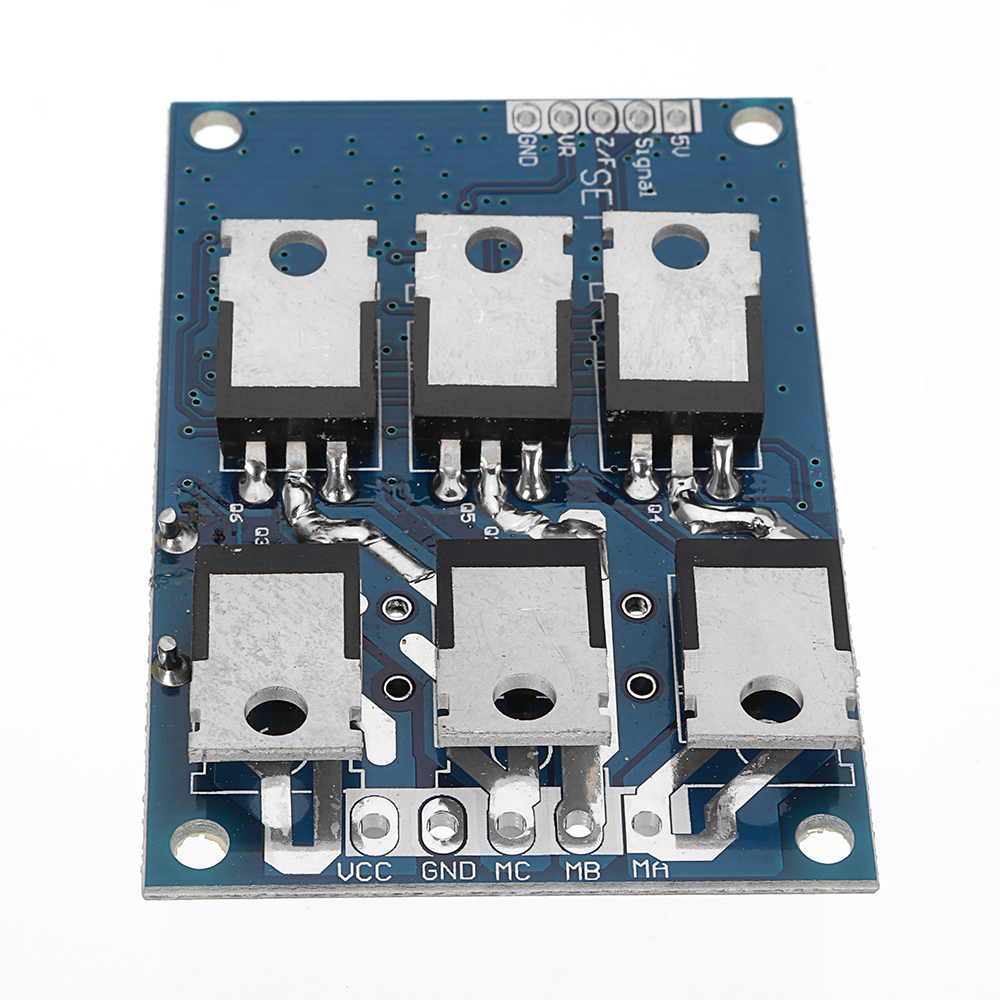

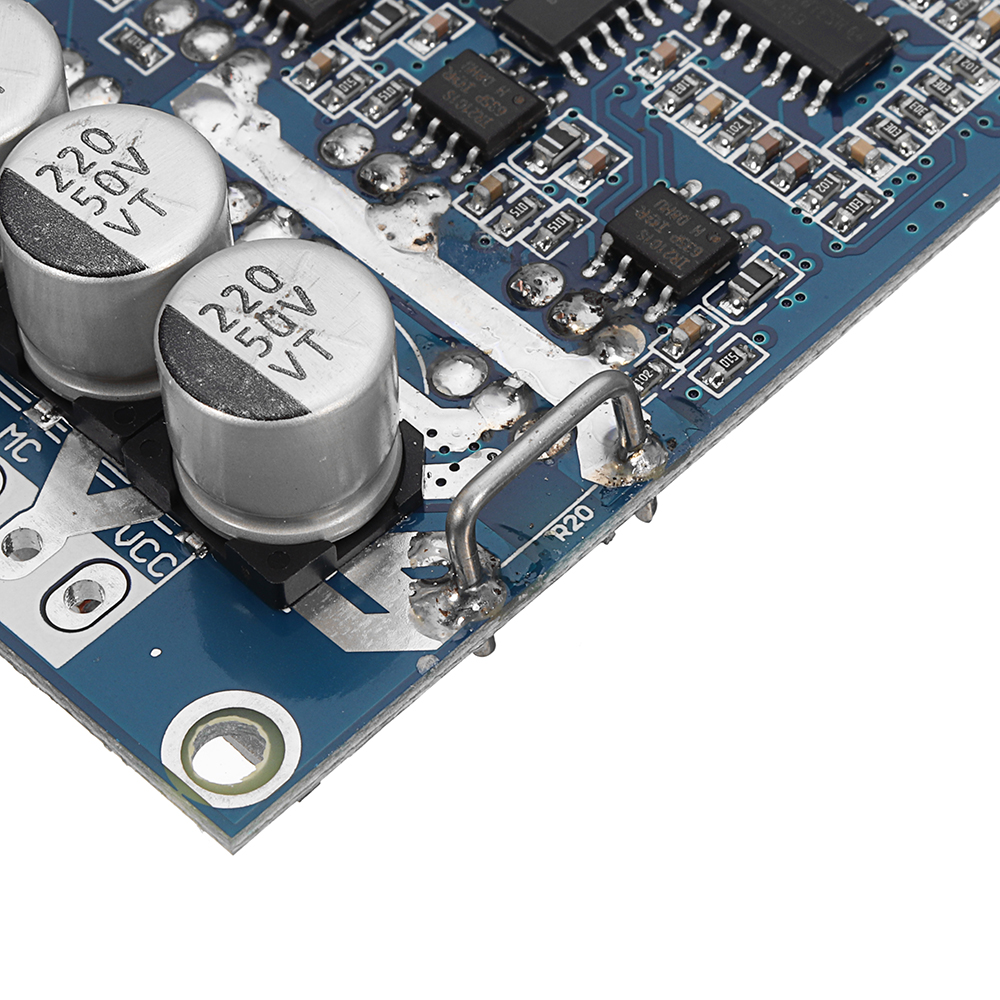

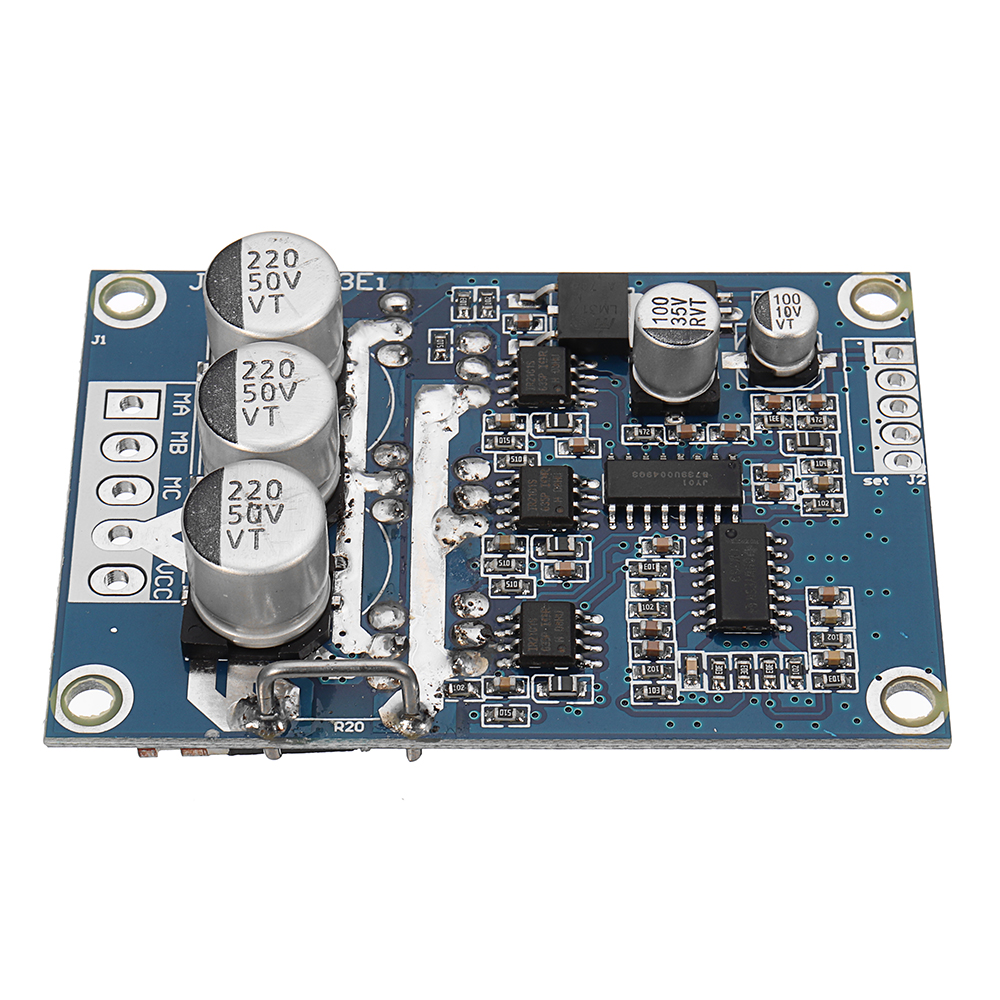

Power terminal Uit:
VCC (positieve voeding)
GND (negatief)
MC (motorfasen W)
MB (motorfases V)
MA (motorfase U)

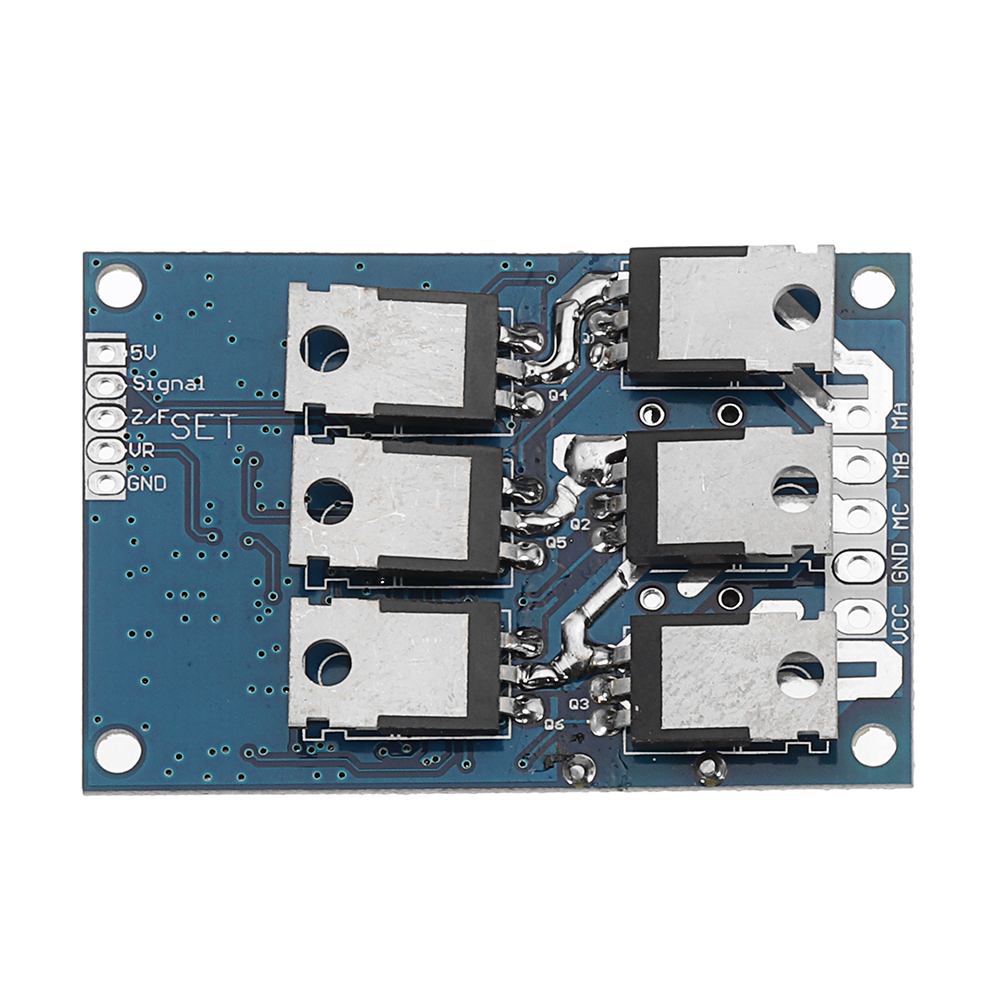

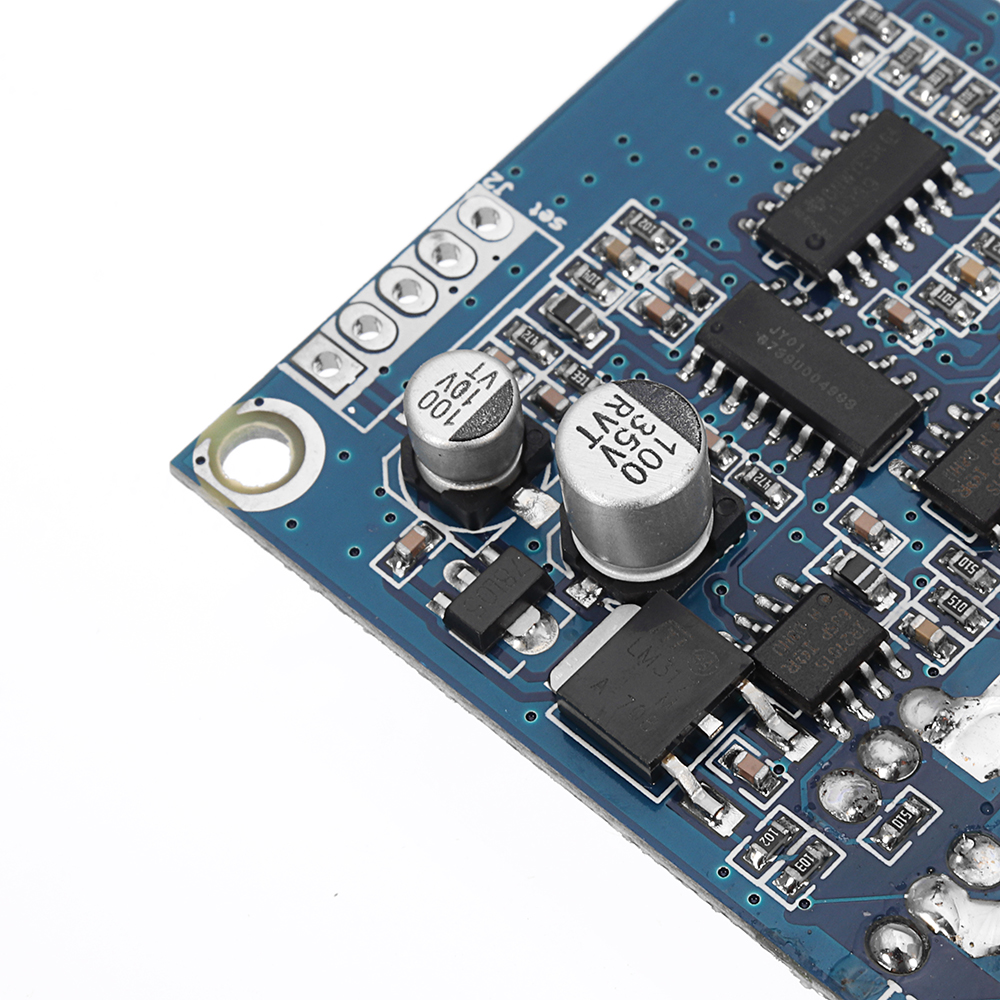

Stel voor de controle kant:
GND: Control Terminal Ground
VR: het regelaareinde 0-5V (komt overeen met 10% van het motortoerental -100%)
ZF: omkeerregeling (verbonden met 5V of aarde kan de draairichting van de motor laden)
M: tachometer-pulsuitgang (afhankelijk van het aantal motorpolen dat overeenkomt met het aantal pulsen per omwenteling van het uitgangsnummer)
EL: stuurklem inschakelen (verbonden met 5V ot grondlating dan 5V, aarding van de motorstops)
5V: 5V stuuraansluiting
bedrading:
Besturingsklem voor SET:
1. De snelheidsregelaar bedrading methoden: beschikbare potentiometer systeem snelheid kan ook worden aangesloten op de MCU controle, wanneer de potentiometer besturing bedrading, de potentiometer midden pin is aangesloten op VR snelheid poort, potentiometer aangesloten op beide uiteinden van 5V en GND terminale spanning hogere snelheid sneller.
2. Bedieningsmethode van de stuurbekrachtiging van de stuurbekrachtiging: u kunt de schakelaar bedienen ook op de MCU-regeling aangesloten worden, naar GND in één richting en vervolgens in één richting 5V.
3. Pulssnelheidssignaal: hoge en lage uitgang. IC kan de informatie niet begrijpen met de klantenservice.
Notitie:
Motor bestuurder bord 12-36V DC-ingang, VCC positieve voeding, GND voeding is negatief.
Elektrische bedradingsmethoden: borstelloze DC-motor voor de drie lijnen, overeenkomstige MA / U, MB / V, MC / W
Tips:
Als u minder dan 60 W gebruikt, zonder extra koellichaam, moet u meer dan 60 W toevoegen
heatsink vinnen rijden efficiëntie zonder verlagen van de temperatuur is te hoog zal schijnen in permanente schade! De grootte van de warmteafleider kan een slecht werk op het milieu zijn (aanbevolen koeloppervlak groter dan 200 vierkante centimeter)! Let er bij het installeren van de warmteafleider op dat de achterkant van de module isolatie van de module MOS niet wordt geïsoleerd. blijf beschadigd! Stelt voor om isolatiefilms toe te voegen, beide zijden van de isolerende folie plus thermisch vet!
Pakket bestaat uit:

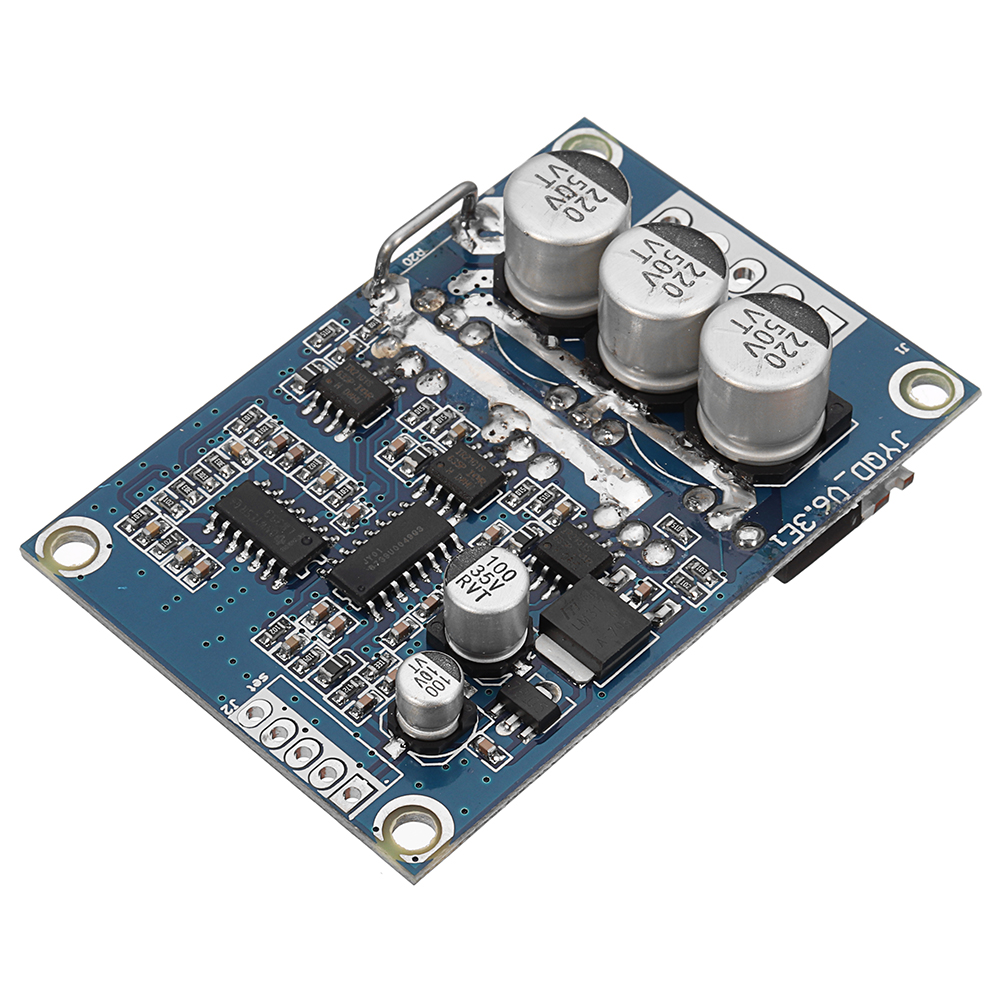

1 x 12-36V 500W borstelloze motorregelaar
