Samenvatten:
DC 12V Bluetooth-relaisbord met enkelkanaals relaismodule 12V / 10A en SPP-C seriële poort slaafmodule bluetooth, kan via de APP-commando's van de mobiele telefoon worden verzonden om de relaisschakelaar te besturen.
APP LCBS download separately (recommended): http://files.banggood.com/2018/08/LC-BLUETOOTH-SWITCH(LCBS).apk
Gebruik downloadpakket voor gegevens (meegeleverde app): http://files.banggood.com/2018/08/LC-WM-Relay.zip
Bluespp Bluetooth seriële APP afzonderlijk downloaden: http://files.banggood.com/2018/08/bluespp_6.4.apk
Gebruik downloadpakket voor gegevens (meegeleverde app): http://files.banggood.com/2018/08/LC-WM-Relay.zip
Bluespp Bluetooth seriële APP afzonderlijk downloaden: http://files.banggood.com/2018/08/bluespp_6.4.apk
Functionele functies:

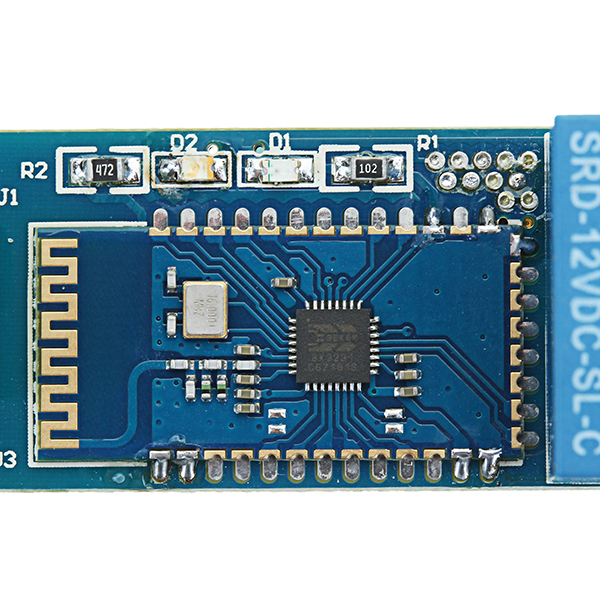

(1) Onboard SPP - C bluetooth seriële poort-slavemodule, met draadloze bedieningsfunctie.
(2) Aan boord 12 v, 10 A / 250 V AC 10 A / 30 V DC relais, kan lange levensduur van relais 100000 keer achter elkaar absorberen.
(3) Module met diode-effusiebescherming, korte responstijd.
(4) Bluetooth-statusindicatielampje aan boord (wanneer niet verbonden flitser, trage verbinding na lang oplichten) en relaisstatusindicatielampje.
(5) Controle afstand 10m (open omgeving)
Technische parameters:
Volg de bluetooth 2.1 + EDR-specificatie
Werkspanning van de module VCC: DC 12 v
Maximale gelijkstroomregeling: DC 30 v
Maximale wisselspanning: AC 250 v
Afmeting: 20 mm * 62 mm
Basisfunctie en instructies:
IN +: DC 12 v voeding naar de anode
IN -: DC 12-v-voeding
COM: publieke zijde
NO: relais normaal open interface, relais en dreigend, voor en na absorptie en COM sub.NC: relais normaal gesloten interface, relais en met COM-nippel, voor en na de dreigende.
Basisinstructies:
Na correcte bedrading, met behulp van mobiele telefoon om Bluetooth-apparaten te zoeken en verbinding te maken, Het wachtwoord koppelen is 1234, Ingangsvolgorde en verzenden met hexadecimaal (wanneer de invoervolgorde A00101A2 is, open dan het relais, wanneer de invoervolgorde A00100A1 is, sluit het relais)
Notitie:
Bij bedrading NO NC COM: geen toegang tot een willekeurige poort of kortsluiting.
Pakket inbegrepen:
1 x DC 12V relaisprintplaat
Pakket inbegrepen:
1 x DC 12V relaisprintplaat
,
,
,
,
,
