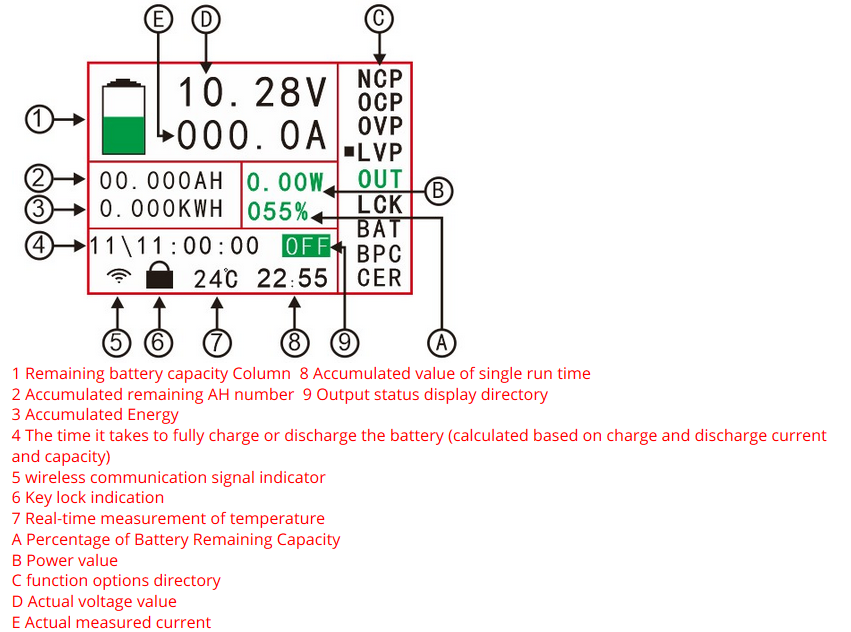

Omschrijving:
Het instrument heeft in totaal 18 functies, elke functie om klanten gemakkelijker en sneller toegang te bieden tot meer nauwkeurige meetresultaten.
(1) NCP: stel de waarde van de overstroombeveiliging van de lading in, met het relais kan worden bereikt bij het opladen van de overstroombeveiliging;
(2) OCP: stel de ontladingsoverstroombeveiligingswaarde in, met het relais kan worden bereikt wanneer de ontladingsoverstroombeveiliging;
(3) OVP: stel de beschermingswaarde voor de overspanning van de lading in (de spanning overschrijdt de ingestelde spanning kan de capaciteit automatisch vullen), met het relais kan worden gevuld met automatische ontkoppelingsfunctie;
(4) LVP: stel de ontladingsoverspanningsbeveiligingswaarde in, met het relais kan automatisch de ontladingsfunctie worden losgekoppeld;
(5) UIT: De schakeluitgangsfunctie van het draadloze stuurrelais kan worden gerealiseerd door op UIT te klikken.
(6) LCK: toetsvergrendelingsfunctie, indien nodig kunt u de toetsen vergrendelen om verkeerde bediening te voorkomen;
(7) BAT: de standaard totale batterijcapaciteit; referentiewaarde als een percentage van de capaciteit;
(8) BPC: vooraf ingesteld percentage resterende batterijcapaciteit en resterende batterijcapaciteit;
(9) CER: huidige terugkeer naar 0-functie, wanneer de nullaststroom niet 0 is, kunt u op deze optie klikken om de stroom te wissen;
(10) RET: WH en run-time waarde reset-functie, om de volgende meting te vergemakkelijken;
(11) LNG: taalwisselfunctie, het instrument heeft ingebouwde Chinese en Engelse talen, u kunt via deze optie van taal wisselen;
(12) STI: stel de relais power-on standaardstatus in, open of gesloten;
(13) SFH: apparaatzoekfunctie, via deze functie kan een-op-veel communicatie zijn;
(14) DEL: stel de werktijd van de relaisvertraging in; om de bescherming van de relaisvertragingsactie te bereiken
(15) FCH: communicatie-adresaanpassingsfunctie, indien meerdere groepen modules tegelijkertijd elke groep modules een ander adres instellen om interferentie te voorkomen;
(16) SNR: stel de schermstroom in, wanneer de SNR groter is dan 0 en de schermtijdwaarde niet 0 is, kunt u de automatische schermfunctie bereiken, en wanneer de laadstroom kleiner is dan deze waarde, is de cumulatieve oplaadcapaciteit niet om zwevende lading te voorkomen De impact van de capaciteitswaarde, wanneer de stroom groter is dan deze waarde LCD-scherm automatisch verlicht.
(17) SNT: stel de tijdswaarde van het scherm in. Wanneer de SNT-waarde 0 is, gaat het LCD-paneel nooit uit. Wanneer de SNT-waarde groter is dan 0 en de SNR ook groter is dan 0, kunnen de automatische scherm- en heldere schermfuncties worden gerealiseerd.
(18) RFS: weergave kleurschakelfunctie, dit instrument heeft twee kleurafstemmingsklanten die verschillende kleuren kunnen kiezen op basis van hun voorkeuren.
De belangrijkste kenmerken:
1. Draadloze gegevensoverdracht, om te voorkomen dat de complexe bedrading tussen de display- en detectiemodules interferentie veroorzaakt,
terwijl de bedrading eenvoudiger is.
2. Hall-sensor wordt gebruikt om contactloze detectiestroom te realiseren zonder draden los te koppelen, wat veilig, betrouwbaar en gemakkelijk is.
3. Spanning, stroom, vermogen, temperatuur, capaciteit, percentage resterende capaciteit, looptijd wordt tegelijkertijd weergegeven.
4. Dubbele relaisinterface, u kunt het laden en ontladen afzonderlijk beheren.
5. Met lading overspanning, ontladen onder spanning, lading overstroom, ontlading overstroombeveiliging.
6. De geheugenfunctie van het breekpunt, power-on en power-off, en het aantal AH en WH voordat power-off kan worden opgeslagen.
parameters:
Display: 2,4 inch TFT LCD-scherm
Meetbereik zelfvermogen: 6V ~ 80V
Meetbereik: 0 ~ 500V bij externe voeding
Ingangsstroom meetbereik 0 ~ 500A
Externe voedingsspanning: 6-60V
Weergavemodus: 2,4-inch kleuren LCD-display
Voltage: 0,01 V ~ 500 V
Stroom: 0.1A ~ 500A
Capaciteit: 0.001AH ~ 65000.00AH
Energie: 0,000KWH ~ 9999KWH
Tijd: 0 ~ 100 uur
Vermogen waarde: 999KW
Temperatuur: 1 ~ 100 ° C
Spanning: ± 1% + 2 woorden
Huidig: ± 2% + 5 woorden
Temperatuur: ± 1,5 ℃
Meetsnelheid: 5 keer / seconde
Relais vertragingstijd: (0-60) S
Communicatie afstand: Open enkele groep 10 meter
OVP (overspanningsbeveiliging): 0,01 V ~ 500 V
LVP (onderspanningsbeveiliging): 0,01 ~ 500V
OCP (Charge Overcurrent Protection): 0-500A
NCP (ontlading overstroombeveiliging): 0-500A
Schermgrootte: 87 * 49 * 14 (mm)
Meetplaatmaat: 114 * 54 * 28 (mm)

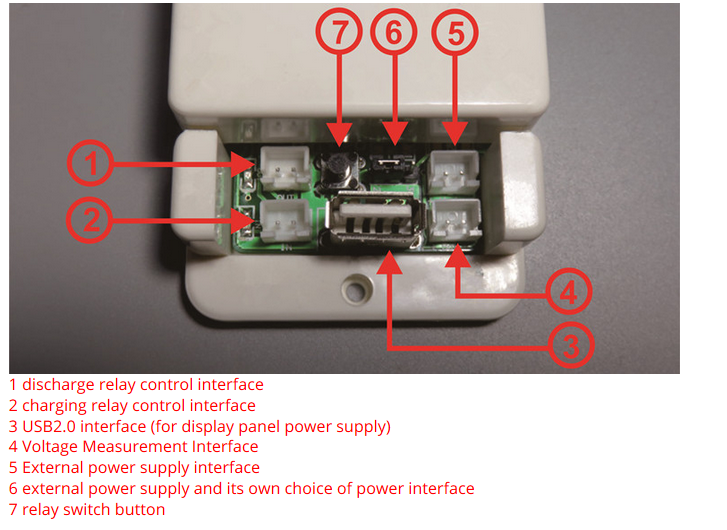

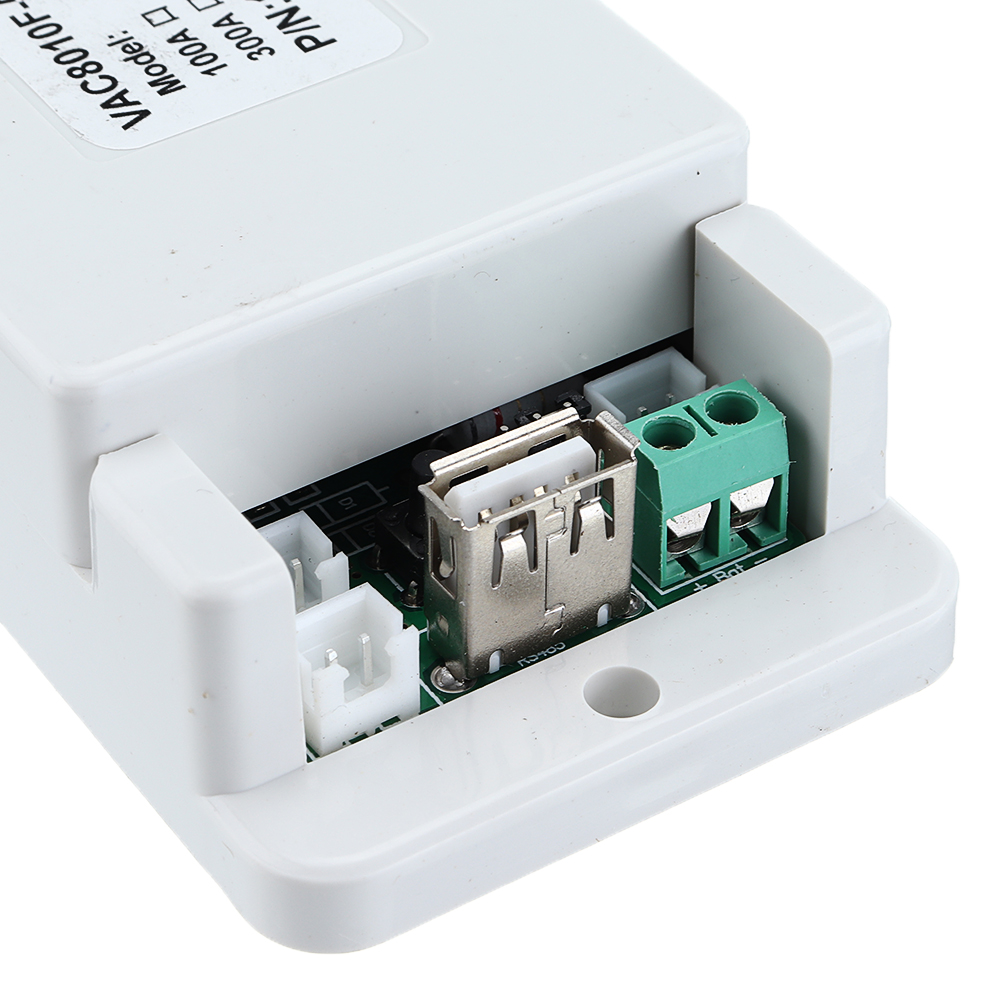

bedrading:
Opmerking: Als de gemeten batterij (stroom) spanning (6-80) V-bereik batterij (stroom) kan zijn, zijn eigen voedingsbedrading, als de gemeten batterijspanning groter is dan 80V of minder dan 6V moet worden gebruikt voor externe voedingsbedrading ;
spanning indien niet (6-80) V-bereik, gebruik geen eigen voedingsbedrading, dit kan het meetinstrument beschadigen.
(1) zijn eigen voedingsschema
OPMERKING: Als de geteste batterij (voeding) kan werken met zijn eigen voedingsspanning (6-80V) tijdens normaal bedrijf, stel dan eerst de brugkap van de voedingsselectie-interface in op "2W" en sluit vervolgens de positieve en negatieve polen van de batterij (voeding) zijn verbonden met de spanningsmeetpoort "+ Bat-"; merk op dat "+" verbinding maakt met de positieve pool van de batterij (voeding), en "-" verbindt met de negatieve pool van de batterij (voeding). De positieve en negatieve polen van de voeding mogen niet worden aangesloten. Onjuist of omgekeerd, de batterij (voeding) is verbonden met de positieve pool van de belasting, de negatieve pool van de batterij (voeding) is verbonden met de negatieve pool van de belasting via de Hall-sensor. Wanneer de stroom door de Hall-sensor en de power-on-pijl van de Hall-sensor stroomt Wanneer de richting hetzelfde is, zal de gemeten stroom een positieve waarde tonen, anders zal de gemeten stroom een negatieve waarde tonen.
(2) Bedradingsschema externe voeding
Opmerking: Als het spanningsbereik van de geteste batterij (voeding) niet binnen het bereik van (6-80V) ligt tijdens normaal bedrijf, kan de externe voedingsaansluiting worden gebruikt. Stel eerst de jumperkap van de voedingsselectie-interface in op “3W” om de externe voeding aan te sluiten. Positieve en negatieve polen zijn verbonden met "+ Vext-". Merk op dat "+" is verbonden met de positieve pool van de externe voeding en "-" is verbonden met de negatieve pool van de externe voedingsbron; sluit vervolgens de positieve en negatieve polen van de batterij (voeding) aan op de spanningsmeetpoort "+ Bat -" Afdeling, let op "+" aangesloten op de batterij (voeding) positief, "-" batterij (voeding) negatief. De positieve en negatieve polen van de batterij (voeding) mogen niet verkeerd worden aangesloten of omgekeerd. Verbind de positieve pool van de batterij (voeding) met de positieve pool van de belasting. De negatieve pool van de batterij (voeding) is verbonden met de negatieve pool van de belasting door de hallsensor bij het passeren van de hallsensor. Van de huidige richting en de richting van de power-up pijl van de hallsensor wanneer de gemeten stroom als positief wordt weergegeven, terwijl de gemeten stroom wordt weergegeven als een negatieve waarde.
(3) aansluitschema ontladingsrelais
Opmerking: de werkkracht van het relais wordt geleverd door een externe voeding. Als het is aangesloten op een relais, moet het een externe voeding leveren met dezelfde werkspanning als het relais. Verbind de besturingspoort van het relais met de interface van de ontladingscontroller. Als u de positieve kant van de ontlading wilt regelen, voert u de positieve lijn door het relais. Als u de negatieve zijde van de ontlading wilt regelen, sluit u de negatieve lijn aan op het relais. Wanneer het relais is ingeschakeld, gaat het OUT-lampje branden, uit wanneer uitgeschakeld als herinnering.
(4) bedradingsschema laadrelais
Opmerking: de werkkracht van het relais wordt geleverd door een externe voeding. Als het is aangesloten op een relais, moet het een externe voeding leveren met dezelfde werkspanning als het relais. Verbind de besturingspoort van het relais met de interface van de laadregelaar. Als u de positieve kant van het opladen wilt regelen, voert u de positieve lijn door het relais. Als u de negatieve kant van het opladen wilt regelen, sluit u de negatieve lijn aan op het relais. Wanneer het relais is ingeschakeld, licht "IN" op. Het gaat branden als het uit is als herinnering.

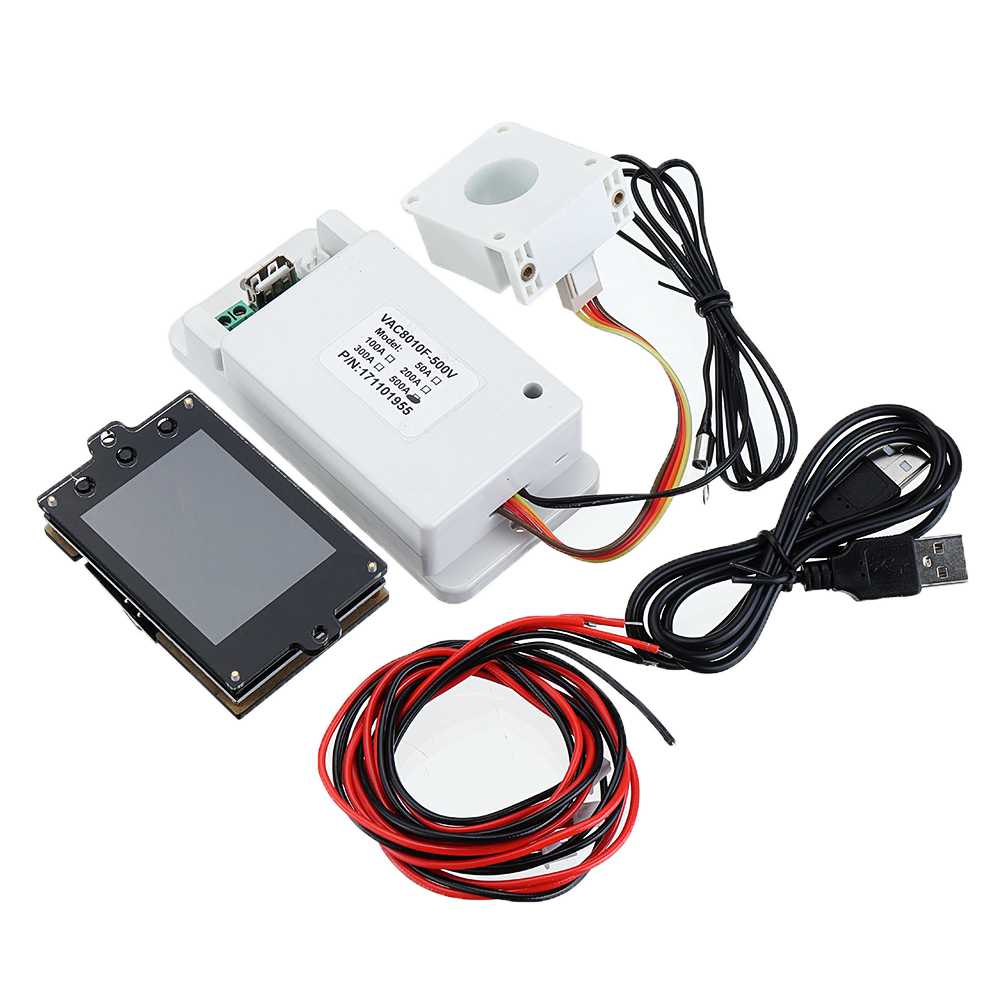

Pakket inbegrepen:

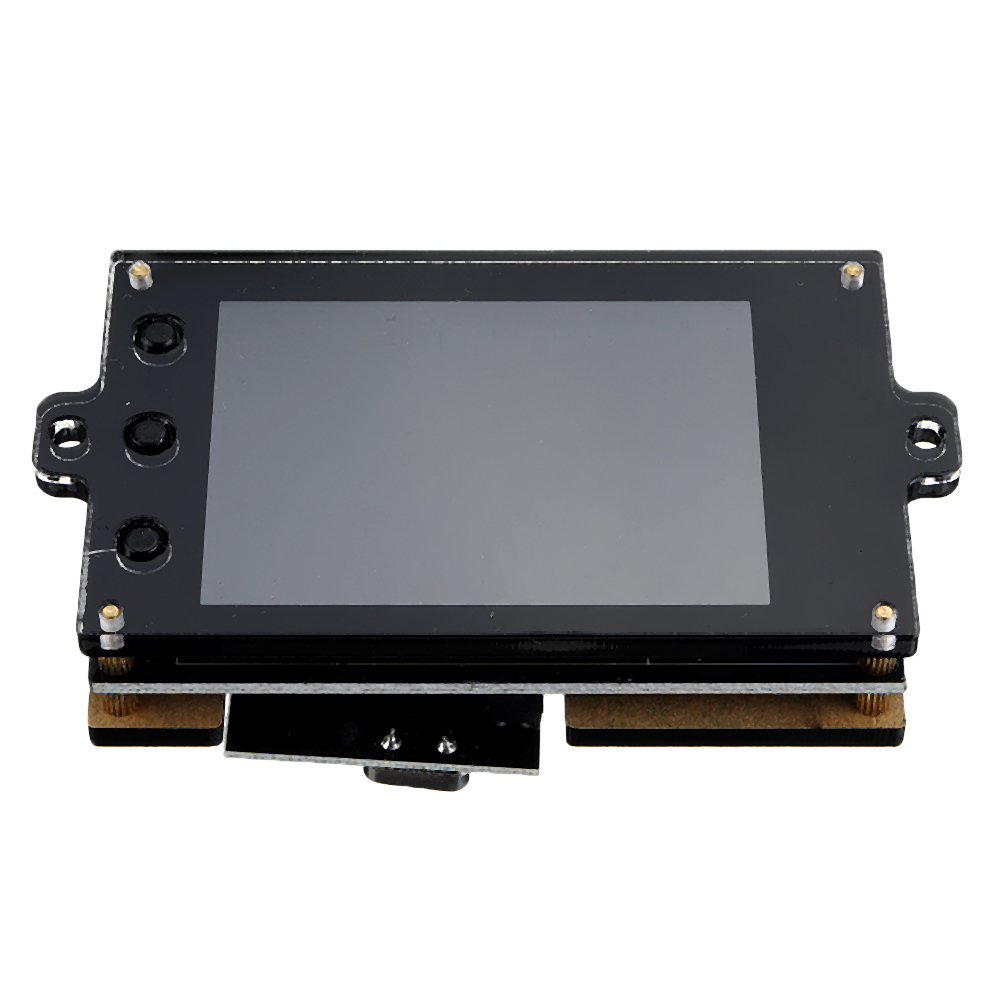

1 x weergavemodule
3 x 2P-kabel
1 x USB-kabel mannelijk naar mannelijk

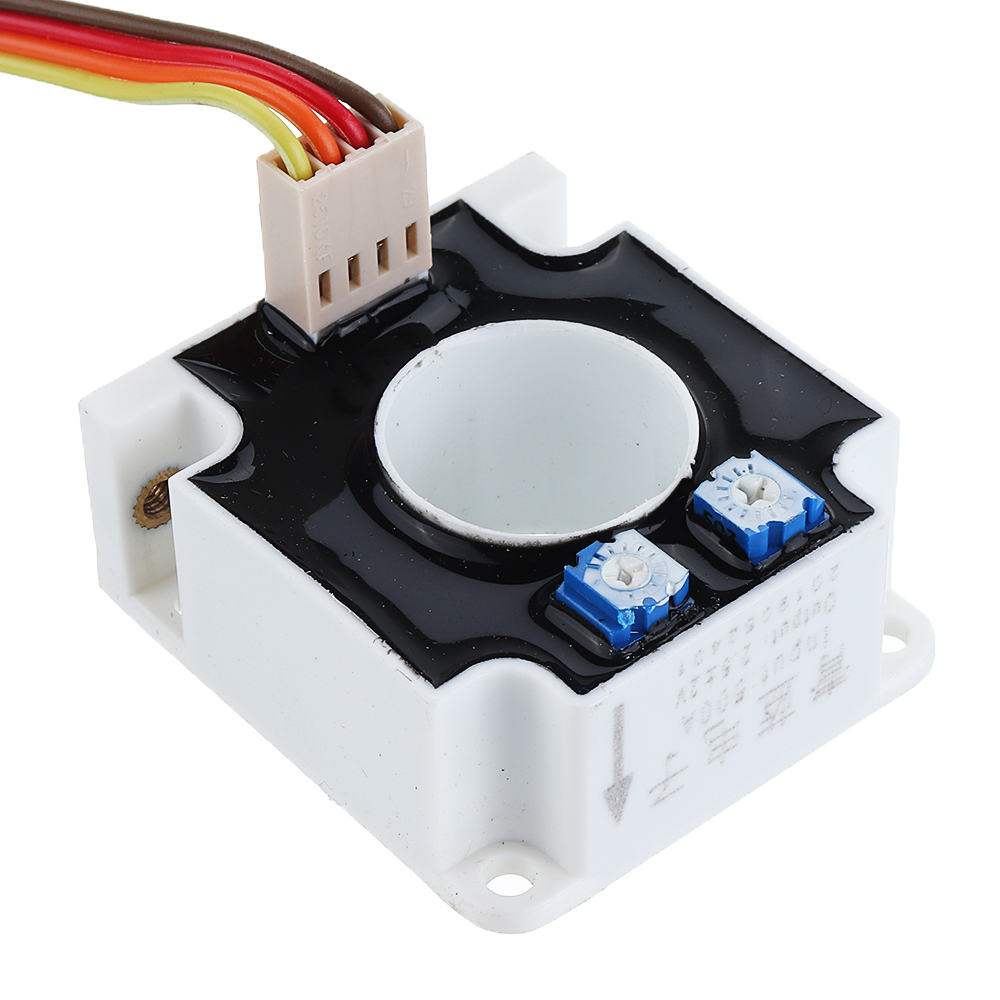

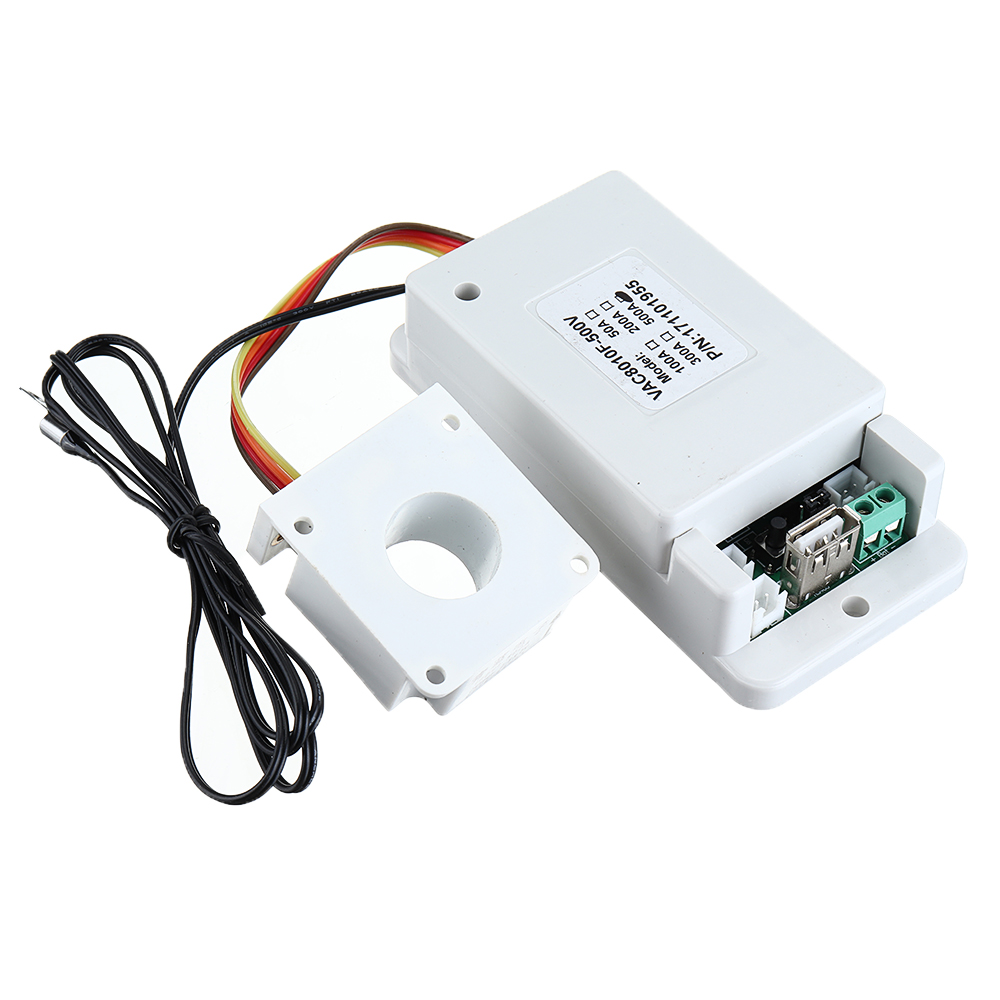

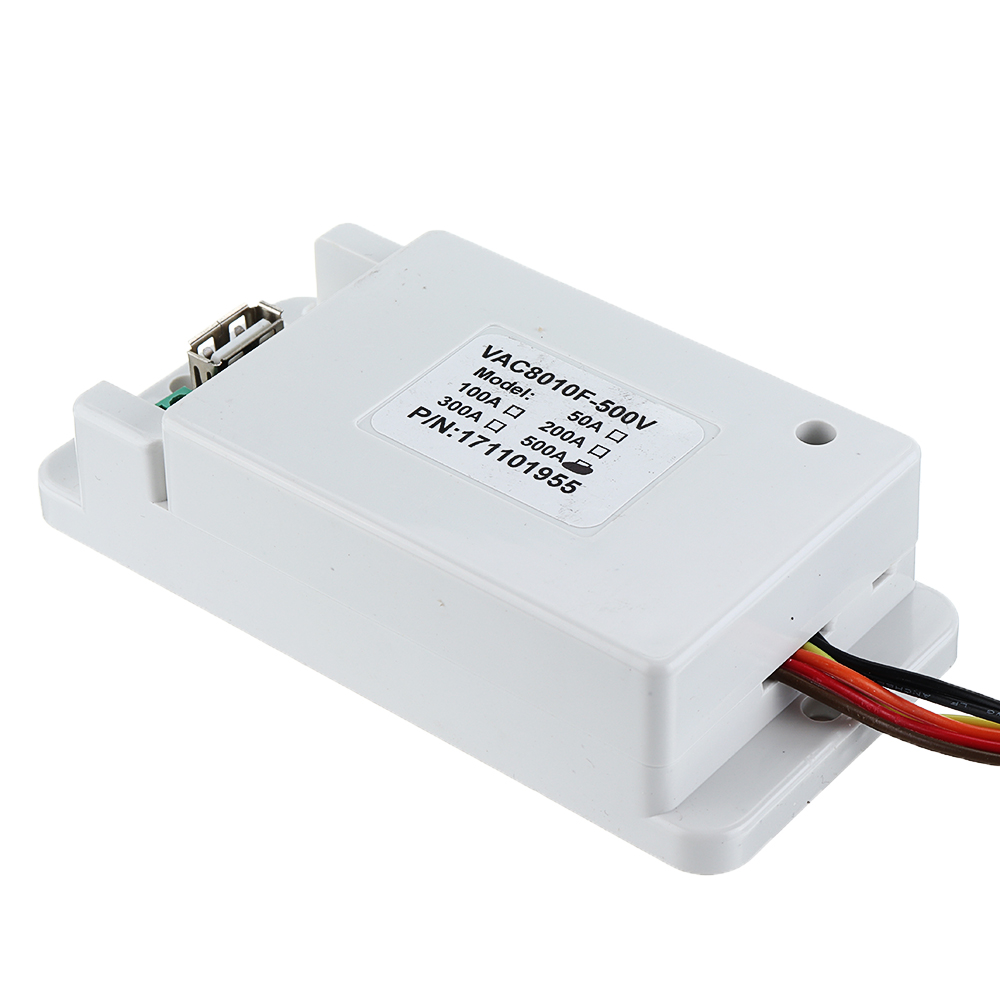

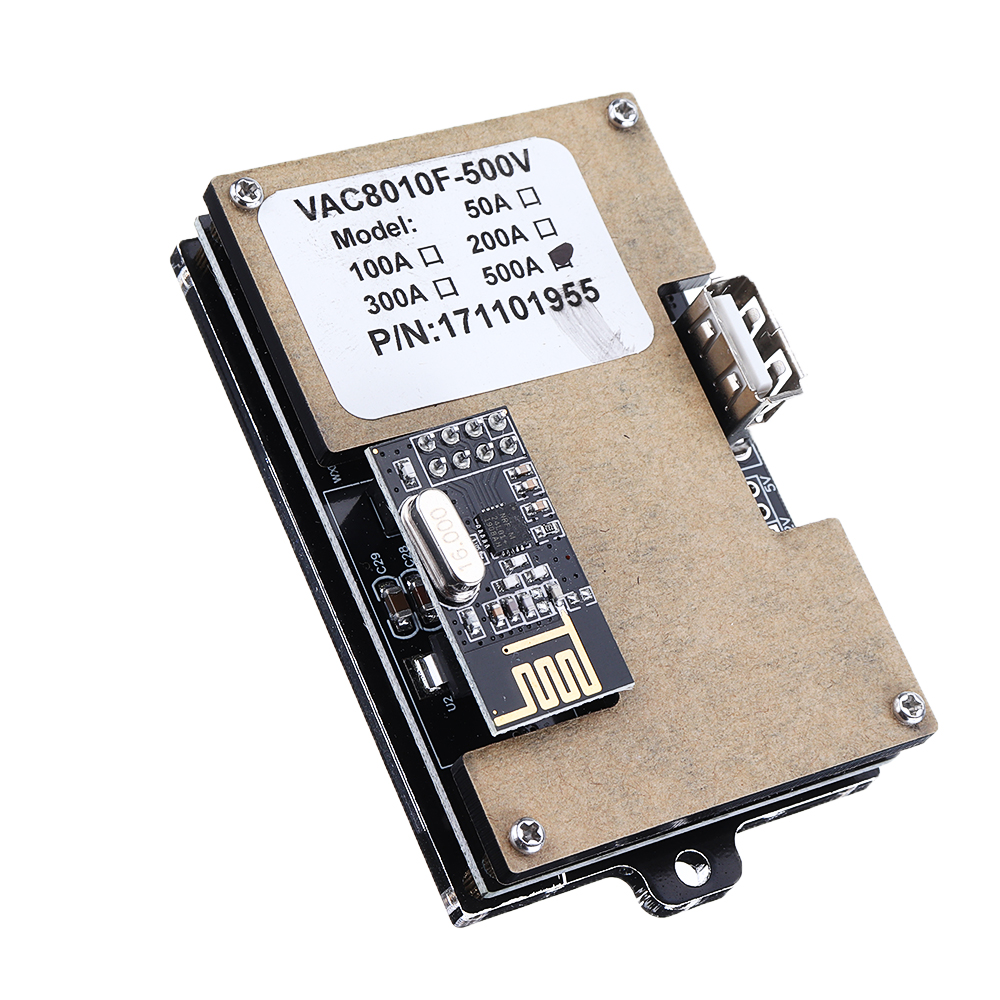

1 x testermodule (inclusief 1 stks testbord 1 stks Hall-sensor)
