Kenmerken:
Het is een voordruktransducer dan de traditionele mechanische druktransducer.
± 2% FS kleine uitvoerfout, inclusief niet-lineaire, hysteresisfout en herhaalbaarheid, volledige temperatuurbereik.
Licht van gewicht en klein formaat, gemakkelijk te installeren en te bedienen.
Het heeft een volledige stootspanning-beveiligingsfunctie.
Werkt voor olie, brandstof, diesel, gas, water, luchtdruk, kan worden gebruikt in olietank, gastank, dieseltank etc.
specificaties:
Materiaal: roestvrij staal
Voltage: DC 5V

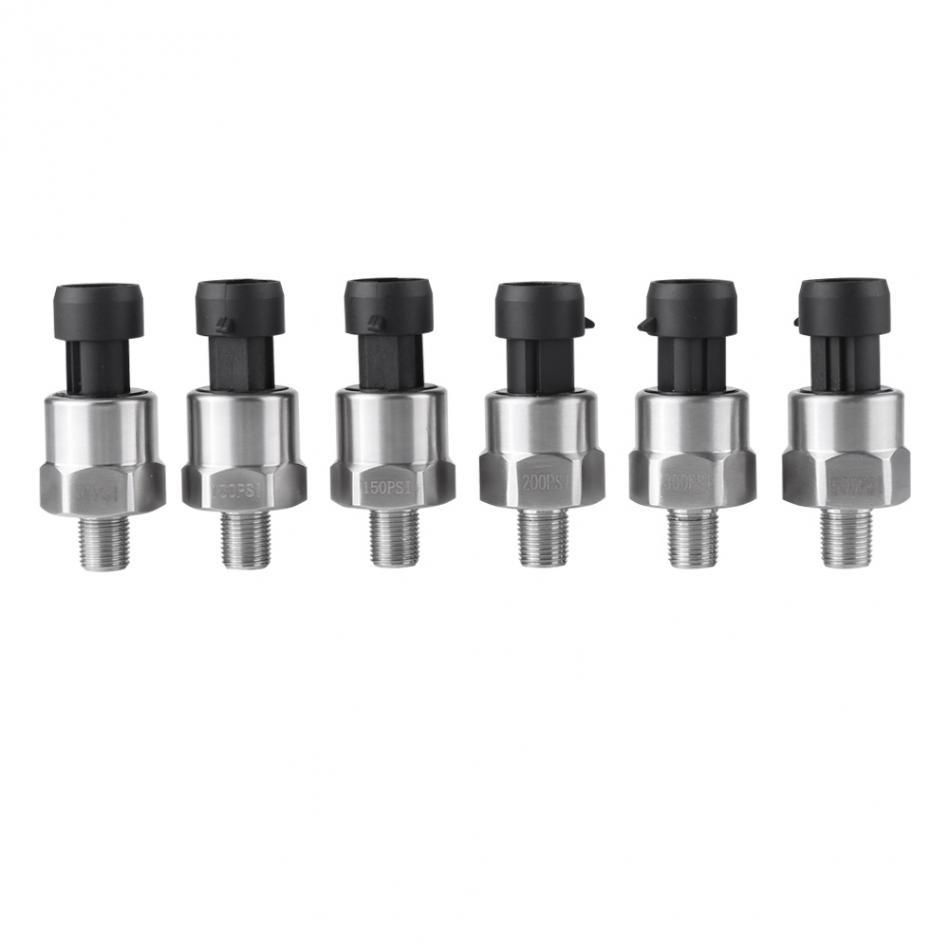

Druk: 30 psi, 100 psi, 150 psi, 200 psi, 300 psi, 500 psi (optioneel)
Schroefdraadtype: 1/8 "NPT

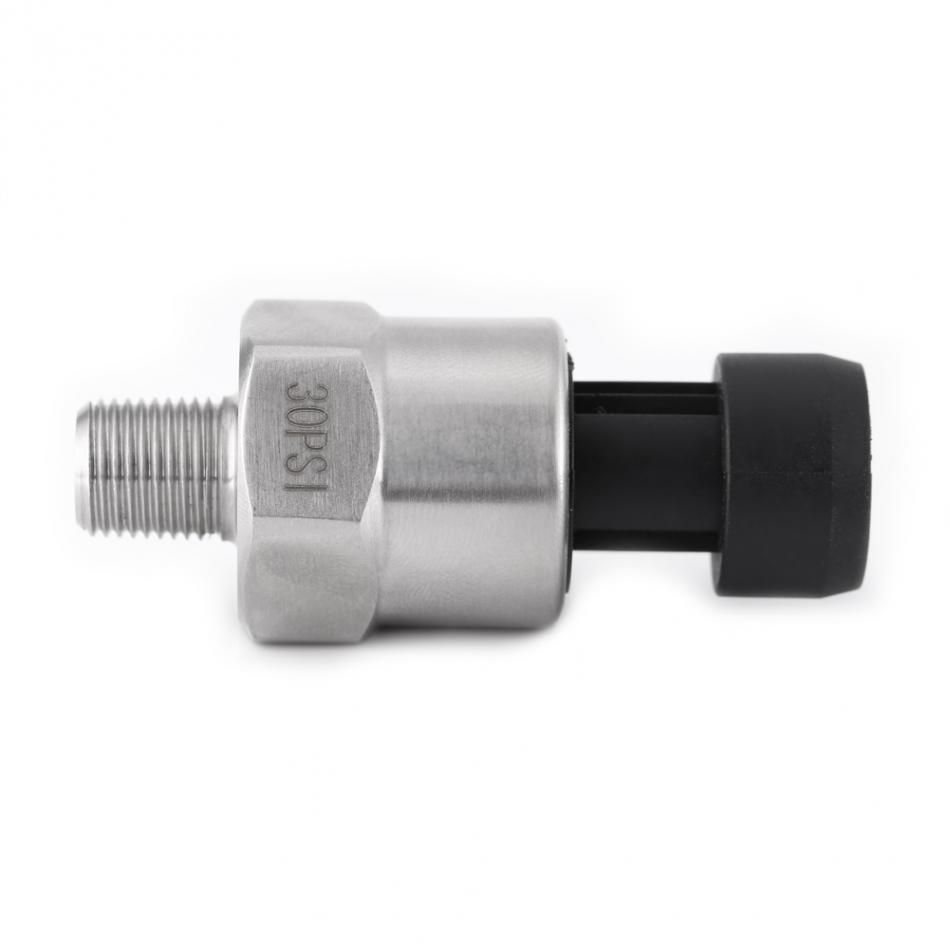

30 psi
Invoer: 0-30 psi
Uitgang: 0.5V ~ 4.5V lineaire uitgangsspanning. 0 psi-uitgangen 0,5 V, 15 psi-uitgangen 2,5 V, 30 psi-uitgangen 4,5 V.
Nauwkeurigheid: binnen 2% van het lezen (volledige schaal).
Schroefdraad: 1/8 "-27 NPT.
Bedrading Connector: waterafgesloten snelkoppeling. Koppelconnector is inbegrepen.
Bedrading: rood voor + 5V; Zwart voor grond; Blauw voor signaaluitvoer.

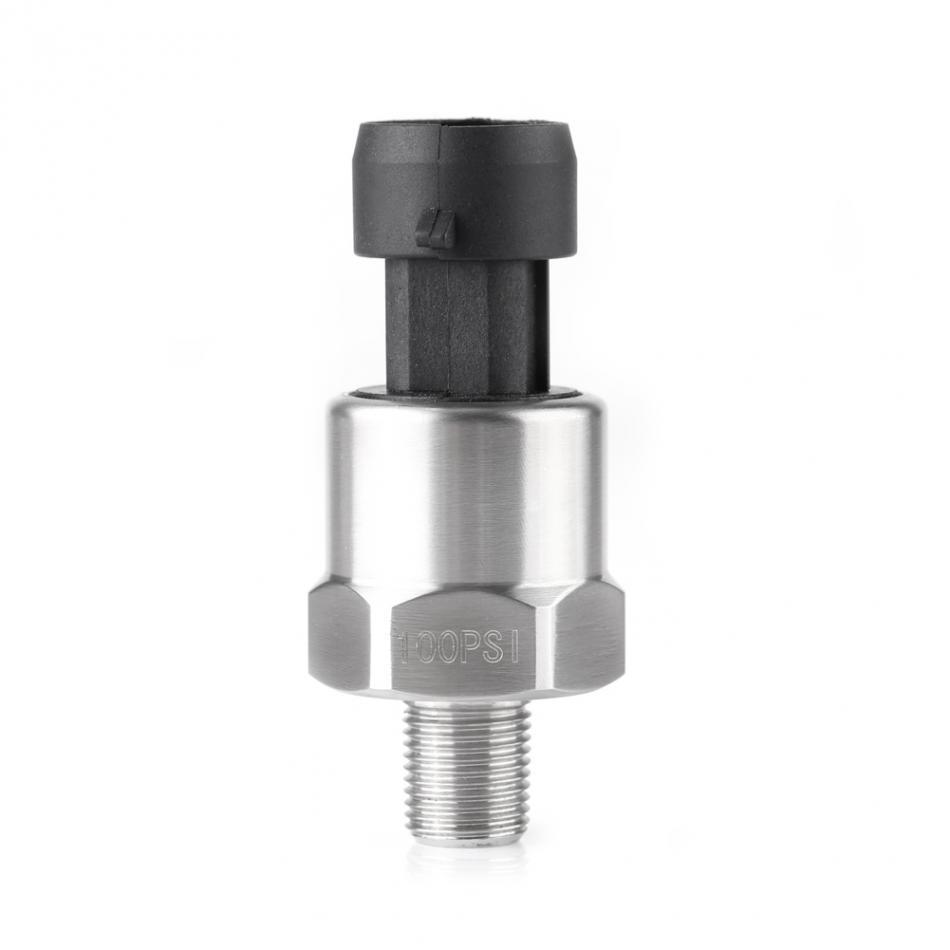

100 psi
Invoer: 0-100 psi
Uitgang: 0.5V ~ 4.5V lineaire uitgangsspanning. 0 psi-uitgangen 0,5 V, 50 psi-uitgangen 2,5 V, 100 psi-uitgangen 4,5 V.
Nauwkeurigheid: binnen 2% van het lezen (volledige schaal).
Schroefdraad: 1/8 "-27 NPT
Bedrading Connector: waterafgesloten snelkoppeling. Koppelconnector en kabelboom (pigtail) zijn inbegrepen.
Bedrading: rood voor + 5V; Zwart voor grond; Blauw voor signaaluitvoer.
150 psi
Invoer: 0-150 psi
Uitgang: 0.5-4.5V lineaire uitgangsspanning. 0 psi-uitgangen 0,5 V, 75 psi-uitgangen 2,5 V, 150 psi-uitgangen 4,5 V
Nauwkeurigheid: +/- 0,5% FS
Draad: 1/8 "NPT
Bedrading: rood voor + 5V; Zwart voor grond; Groen voor signaaluitvoer
Overbelastingscapaciteit: 2-4 keer nominale druk
Werktemperatuur: -40 ° ~ + 120 °
Compensatietemperatuur: 0 ° ~ + 80 °
Beschermingsklasse: IP67
Drukmedium: olie, gas en water dat compatibel is met 316L roestvrij staal
Lastweerstand: ≤ (voedingsvermogen - 6,5 V / 0,02 A) Ω
Stabiliteit op lange termijn: minder dan 0,1% FS / jaar
Temperatuureffect op nul: Standaard: 0,02% FS / °; Maximum: 0.05% FS / °
Temperatuur effect op gevoeligheid: typisch: 0,02% FS / °; Maximum: 0,05% FS / °
Schokbestendigheid: 1000 g
Anti-schok: ≤ +/- 0,01% FS (X, Y, Z-assen, 200Hz / g)
Reactietijd: ≤1ms
Isolatieweerstand:> 100mΩ 500VDC
Explosieveilige klasse: ExiaTTCT6
Elektromagnetisme Compatibiliteit: EN50051-1
200 psi
Invoer: 0-200 psi
Uitgang: 0.5V ~ 4.5V lineaire uitgangsspanning. 0 psi-uitgangen 0,5 V, 100 psi-uitgangen 2,5 V en 200 psi-uitgangen 4,5 V
Werktemperatuur: -40 ~ + 125 °
Nauwkeurigheid: ± 1% FS
Schroefdraad: 1/8 "-27 NPT
Overbelastingscapaciteit: 2 keer nominale druk
Drukmedium: olie, gas en water dat compatibel is met 316L roestvrij staal
Lastweerstand: ≤ (voedingsvermogen - 6,5 V / 0,02 A) Ω
Langdurige stabiliteit: ± 0,2% FS / jaar
Temperatuureffect op nul: Standaard: ± 0,02% FS / °; Maximum: ± 0,05% FS / °
Temperatuureffect op gevoeligheid: typisch: ± 0,02% FS / °; Maximum: ± 0,05% FS / °
Schokbestendigheid: 100 g
Anti-Shock: ≤ ± 0,01% FS (X, Y, Z-assen, 200Hz / g)
Reactietijd: ≤1ms
Isolatieweerstand:> 100mΩ 500VDC
Explosieveilige klasse: ExiaTTCT6
Elektromagnetisme Compatibiliteit: EN50081-1; EN50082-2; IEC6 1000-4-3
Bedrading Connector: waterafgesloten snelkoppeling. Koppelconnector en kabelboom (pigtail) zijn inbegrepen.
Bedrading: rood voor IN +; Zwart voor GND; Groen voor OUT.
300 psi
Input: 0-300 psi
Uitgang: 0.5-4.5V lineaire uitgangsspanning. 0 psi-uitgangen 0,5 V, 150 psi-uitgangen 2,5 V, 300 psi-uitgangen 4,5 V
Nauwkeurigheid: +/- 0,5% FS
Draad: 1/8 "NPT
Bedrading: Rood: + 5V; Zwart: aarde; Groen: signaaluitvoer
Overbelastingscapaciteit: 2-4 keer nominale druk
Werktemperatuur: -40 ~ + 120 °
Compensatietemperatuur: 0 ° ~ + 80 °
Beschermingsklasse: IP67
Drukmedium: olie, gas en water dat compatibel is met 316L roestvrij staal
Lastweerstand: ≤ (voedingsvermogen - 6,5 V / 0,02 A) Ω
Lange termijn stabiliteit: minder dan 0,1% FS / jaar
Temperatuureffect op nul: Standaard: 0,02% FS / °; Maximum: 0,05% FS / °
Temperatuur effect op gevoeligheid: typisch: 0,02% FS / °; Maximum: 0.05% FS / °
Schokbestendigheid: 1000 g
Anti-schok: ≤ +/- 0,01% FS (X, Y, Z-assen, 200Hz / g)
Reactietijd: ≤1ms
Isolatieweerstand:> 100mΩ 500VDC
Explosieveilige klasse: ExiaTTCT6
Elektromagnetisme Compatibiliteit: EN50051-1.
500 psi
Invoer: 0-500 psi (manometerdruk)
Uitgang: 0.5-4.5V lineaire uitgangsspanning. 0 psi-uitgangen 0,5 V, 250 psi-uitgangen 2,5 V en 500 psi-uitgangen 4,5 V.
Nauwkeurigheid: +/- 1% FS
Draad: 1/8 "NPT
Bedrading: rood voor + 5V; Zwart voor grond; Geel (groen) voor signaaluitvoer
Overbelastingscapaciteit: 2-4 keer nominale druk
Werktemperatuur: -40 ° ~ + 120 °
Compensatietemperatuur: 0 ° ~ + 80 °
Beschermingsklasse: IP67
Drukmedium: olie, gas en water dat compatibel is met 316L roestvrij staal
Lastweerstand: ≤ (voedingsvermogen - 6,5 V / 0,02 A) Ω
Lange termijn stabiliteit: minder dan 0,1% FS / jaar
Temperatuureffect op nul: Standaard: 0,02% FS / °; Maximum: 0,05% FS / °
Temperatuur effect op gevoeligheid: typisch: 0,02% FS / °; Maximum: 0.05% FS / °
Schokbestendigheid: 1000 g
Anti-schok: ≤ +/- 0,01% FS (X, Y, Z-assen, 200Hz / g)
Reactietijd: ≤1ms
Isolatieweerstand:> 100mΩ 500VDC
Explosieveilige klasse: ExiaTTCT6
Elektromagnetisme Compatibiliteit: EN50051-1.
Pakket bestaat uit:
1 x drukomvormer (met kabel)
Details afbeeldingen:
