Omschrijving:
Vermogen: 50-150W
Ingang: DC12V
Uitgang: 220V
Statische stroom: ongeveer 0,05A
Uitgangssignaalvorm: hoogfrequente blokgolf
Uitgangsfrequentie: ongeveer 20 KHz
Bescherming: geen bescherming

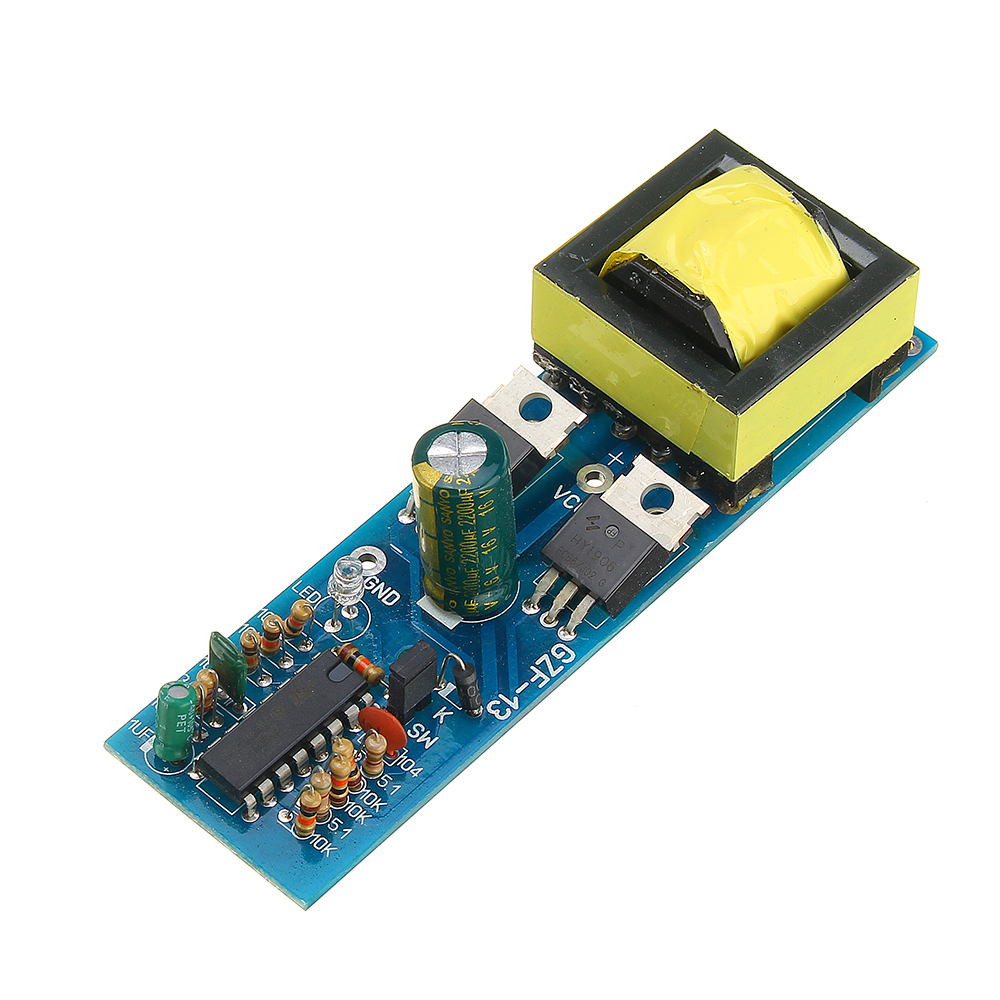

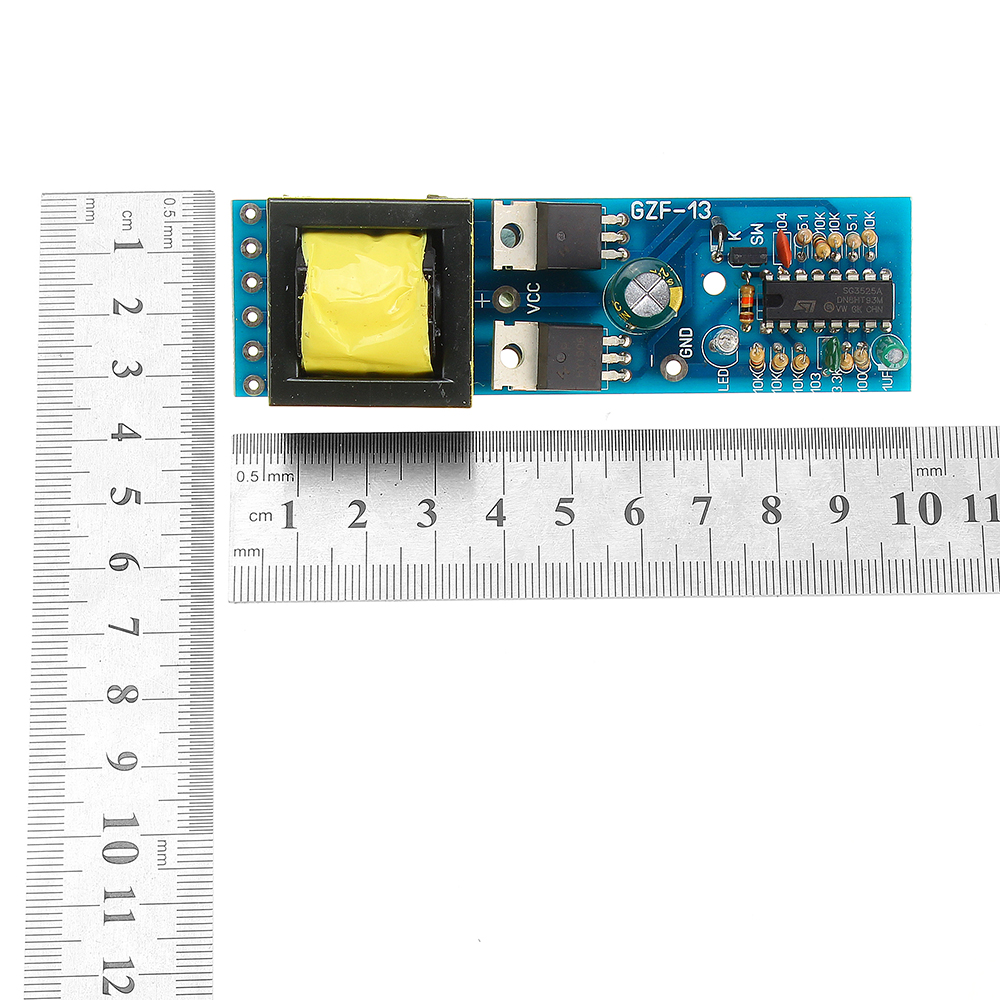

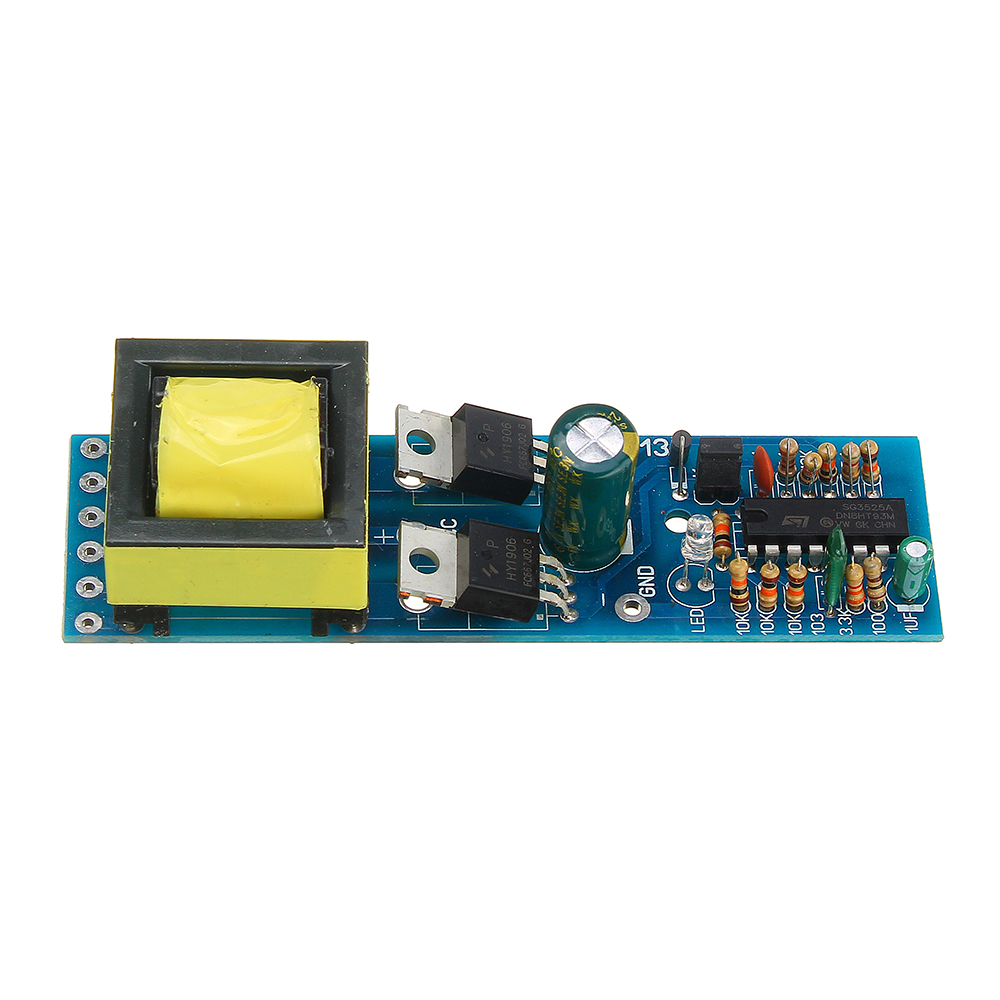

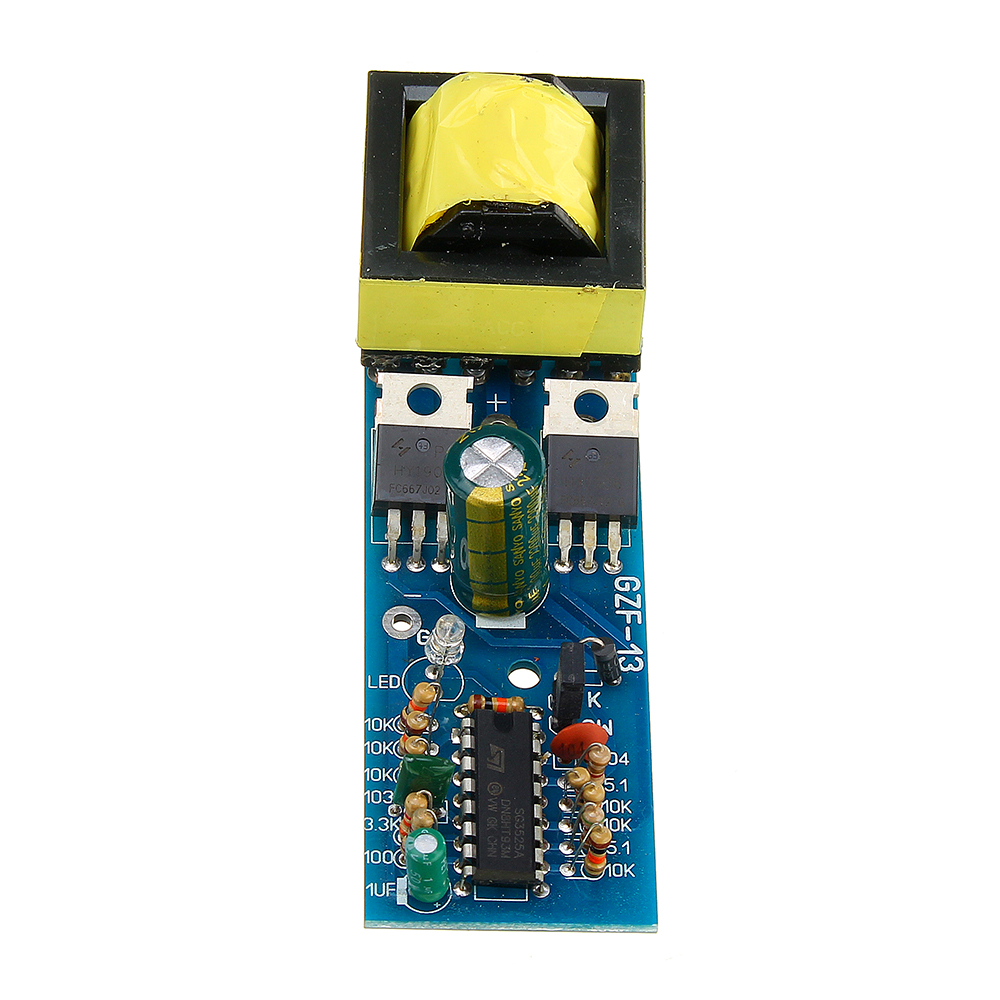

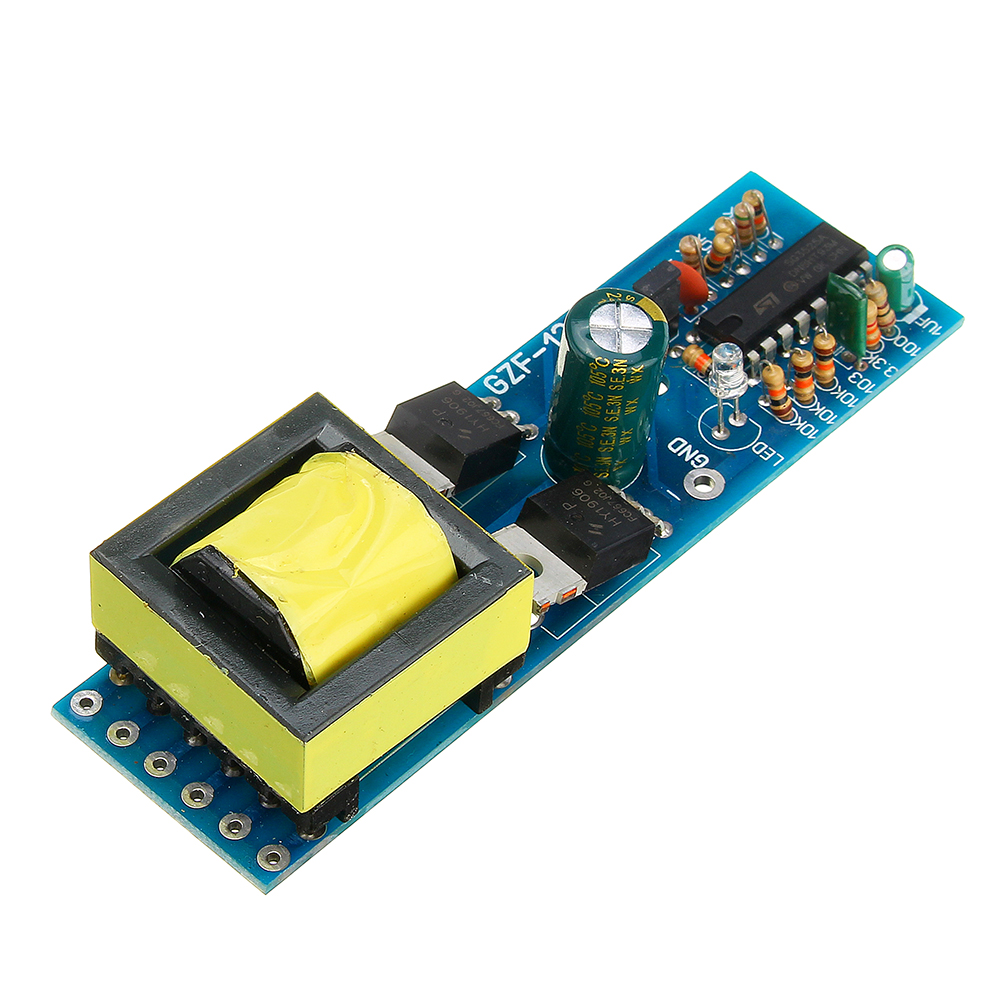

De printplaat is gemaakt van bord van militaire kwaliteit en de afmeting is 3 * 10 cm. Het wordt voornamelijk gebruikt voor: elektronische doe-het-zelf. Inverter voorversterker.
Notitie:
1. Dit bord is een hoogfrequente blokgolf-wisselstroomuitgang, dus het kan niet worden gebruikt door algemene inductieve apparaten, zoals een elektrische motor, elektrische ventilator, transformator van de spoel, enz.
2. Bij aansluiting op een kleine lading (LED-lampje, oplader mobiele telefoon, DVD set-top box, enz.), Wordt het aanbevolen om de uitgangsspanning aan te sluiten op een dieptepunt zoals: 172V of 200V.
3. Het wordt aanbevolen om de warmteafleider te vergroten wanneer de lading lange tijd werkt (≥100W).
4. De voeding kan niet worden teruggedraaid. De andere voedings- en voedingslijn moet voldoende stroom hebben.
5. Overbelast de uitgang niet en sluit niet kort.
6. Uitgang hoogfrequente nullastspanning universele metermeting zal hoog zijn (is niet correct, geen werkelijke spanning)

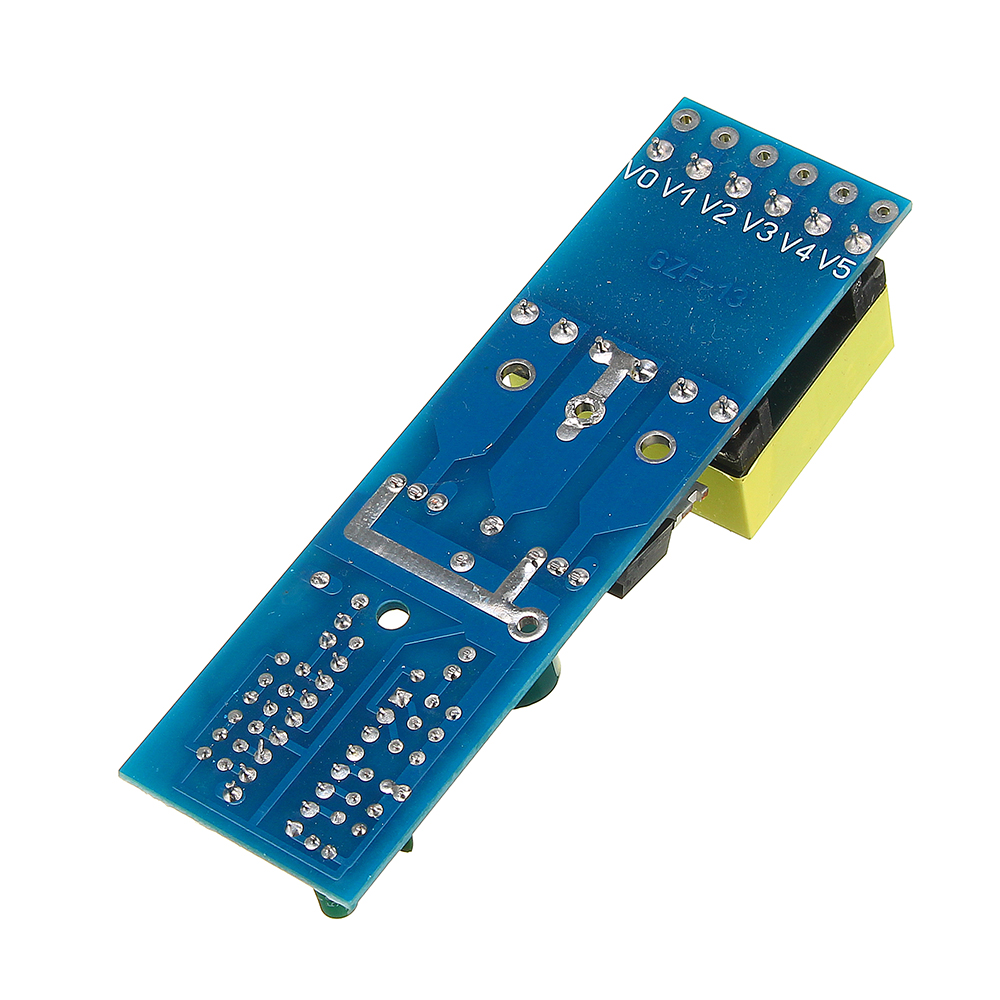

De standaard uitgangsbedrading is als volgt: "Alleen ter referentie"
V0 - V2 = 110V V0 - V3 = 175V
V0 - V4 = 200V V0 - V5 = 220V
V5 - V4 = 20V V5 - V3 = 45V
V5 - V2 = 110V V4 - V3 = 28V
V4 - V2 = 90V V3 - V2 = 62V
Pakket bestaat uit:
1 x voedingsmodule
Pakket bestaat uit:
1 x voedingsmodule
