Overzicht:
EG8010 is een digitale functie, zeer goed, brengt hun eigen dead-time controle van de pure-sinus-omvormer generator chip, die wordt gebruikt in tweetraps DC-DC-AC power-omzettingsstructuur of een-fase DC-AC-vermogenfrequentransformator. Boost-architectuur, een externe 12MHz kristaloscillator, om hoge precisie te bereiken, en harmonische vervorming is zeer klein, 50Hz of 60Hz pure sinusgolfinverter ASIC. De chip maakt gebruik van CMOS-technologie, de interne integratie van SPWM-sinusgenerator, dead time control circuit, het multiplicatorfactorbereik, soft start circuit, beveiligingscircuit, RS232 seriële communicatie interface en een seriële LCD driver module 1602.
Kenmerken:
- 5V enkele voeding
- Pin ingesteld vier soorten zuivere sinusgolf uitgangsfrequentie: vaste frequentie 50 Hz zuivere sinusgolf; 60 hz zuivere sinusgolf met vaste frequentie; 0-100 Hz zuivere sinus frequentie is instelbaar; 0-400 Hz zuivere sinus frequentie is instelbaar.
- Unipolaire en bipolaire modulatie
- Wordt geleverd met deadband-besturing, pin-instelling 4 dode tijd: 300nS dode tijd; 500nS dode tijd; 1.0uS dode tijd; 1.5uS dode tijd
- Externe 12MHz kristaloscillator
- PWM draagfrequentie 23.4KHz
- Spanning, stroom, realtime temperatuurfeedback
- Bescherming tegen overspanning, onderspanning, overstroom en oververhitting
- Pin met zachte startmodus die de responstijd van 1S instelt
- Seriële communicatie om de uitgangsspanning, frequentie en andere externe parameters in te stellen
- Externe seriële poort 128 * 32 LCD-module 1602 geeft de spanning, frequentie, temperatuur en elektrische stroom van de omvormer en andere informatie weer;
toepassingen:
- Eenfase zuivere sinusomvormer
- PV-omvormer
- Windenergieomvormer
- UPS-systeem met ononderbroken stroomvoorziening
- Digitaal generatorsysteem
- ALS vermogen
- Eenfase motor snelheidsregelaar
- Eenfase omvormer
- Sinusgolfdimmer
- Sinusregelaar
- Sinusgolfgenerator

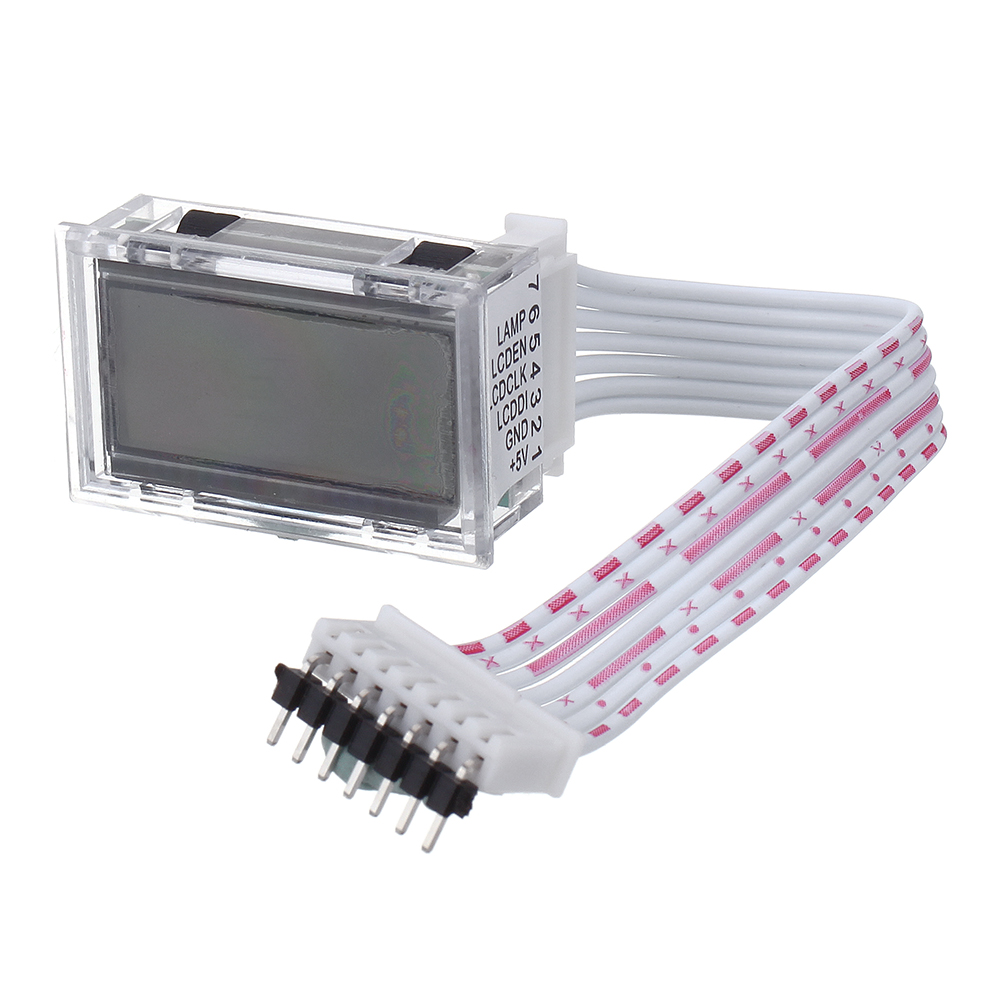

LCD-beschrijving:
Opmerking: LCD bevat geen kabel

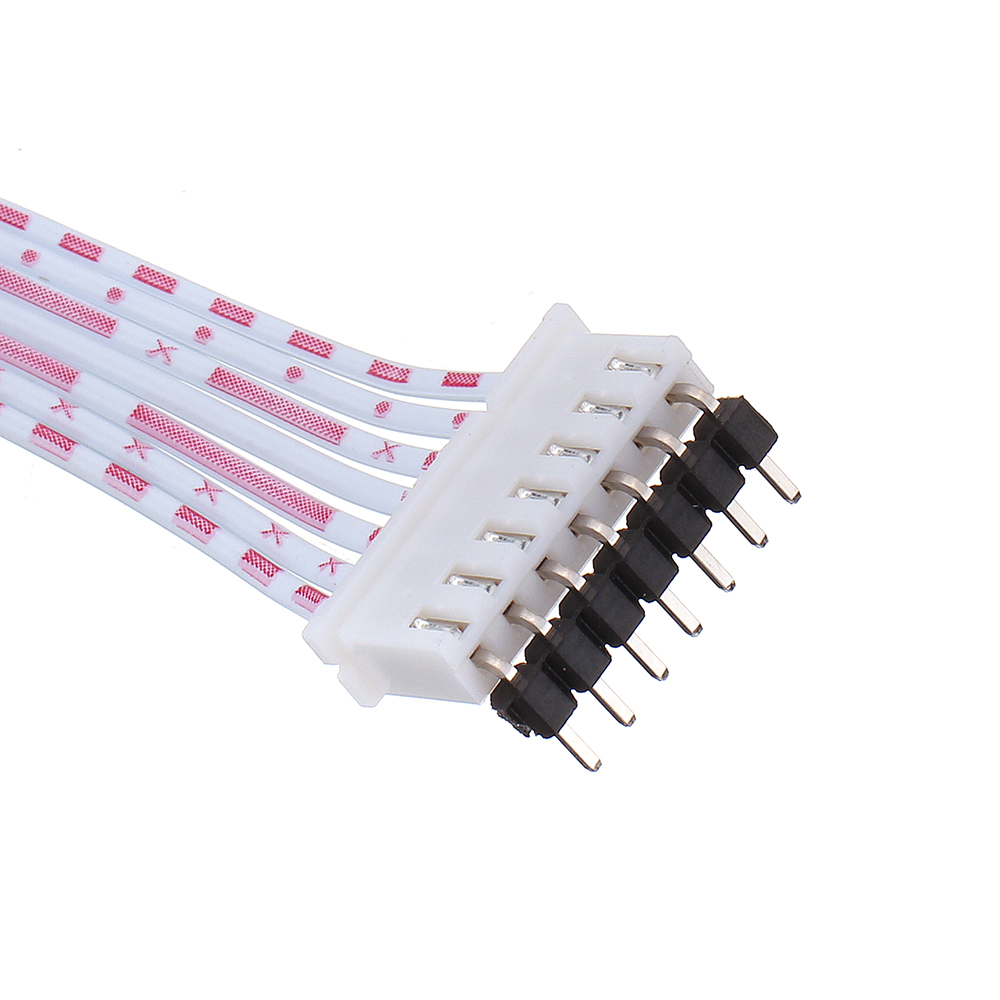

Bij het gebruik van het LCD-scherm moeten de verbinding EGS002-stuurkaart en LCD-kabel afgeschermde kabel gebruiken, anders zal de omvormer, een hoogspanningsstroomomgeving de werking van de aandrijfplaat ernstig verstoren
Pakket inbegrepen:

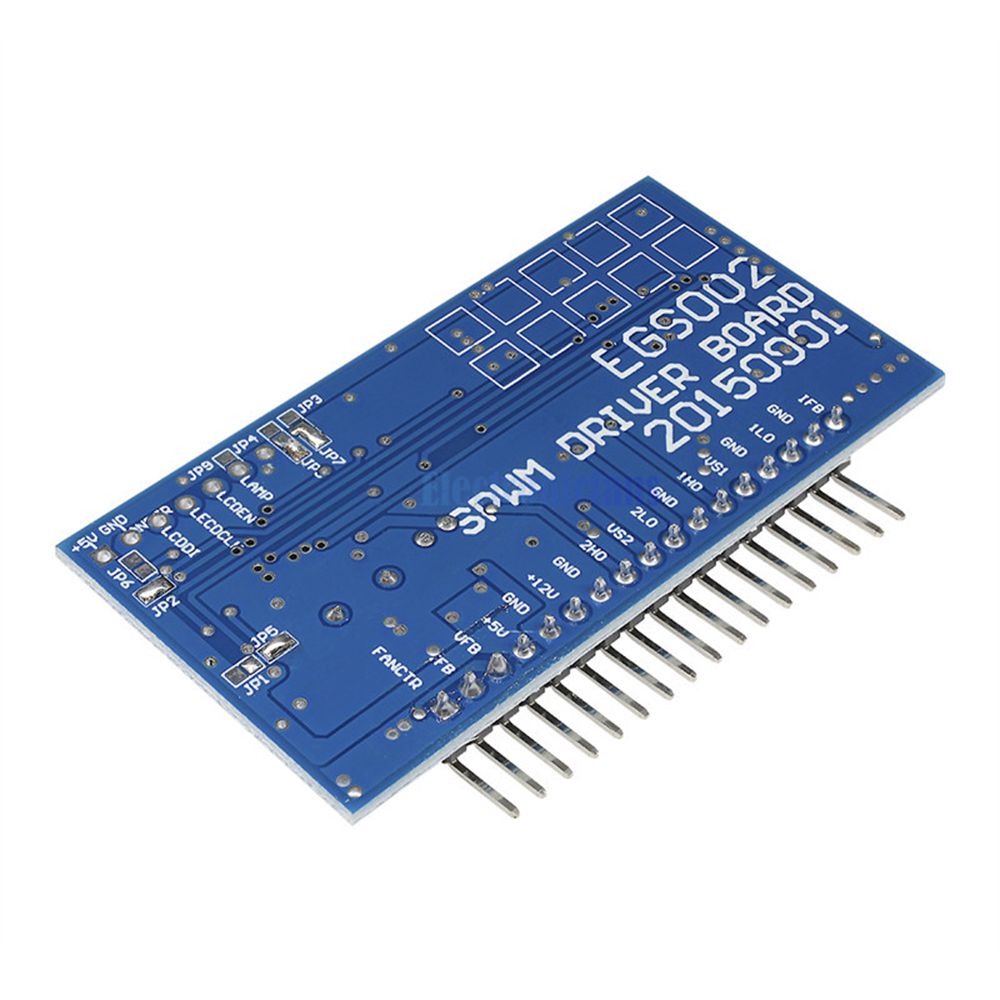

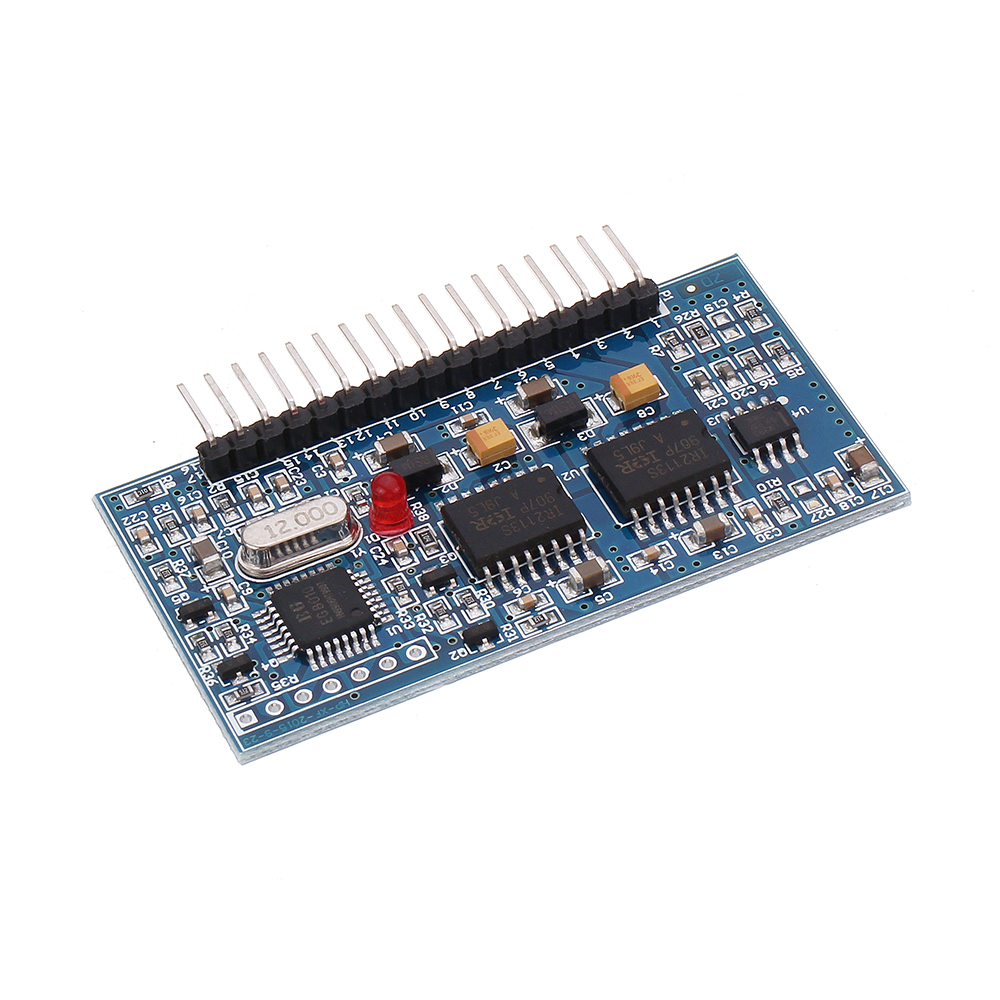

1x Pure Sine Wave Inverter stuurkaart
1x LCD-module
