Omschrijving:
toepassingen:
1. DIY een voeding, 12V kan input en output kan 12-50V instelbaar.
2. De stroomtoevoer voor uw elektronisch apparaat, volgens uw systeem, kan de uitgang instellen
3. Zoals de auto voeding voor uw laptop, PDA of een verscheidenheid aan digitale producten leveren.
4. Doe een mobiele notebook voeding: 12V in combinatie met een lithium batterij met een hoge capaciteit, zodat u kunt waar waar het licht is waar boeken.
5. Zonnepaneel regelaar.
6. Op de batterij, oplaadbare lithium batterijen.
Pakket inbegrepen:
1 x Boost Constant Current Module
Modulemodel: SZ-BT07CCCV-D1
Module naam: 1500W boost constante huidige module
Module aard: niet-geïsoleerde boost-module
Ingangsspanning: DC10-60V
Ingangsstroom: 10-30V ingangsspanning, maximale stroom 30A
31-60V ingangsspanning, maximale stroom 25A
Statische werkstroom: 15mA (12V liter 20V, hoe hoger de uitgangsspanning, de ruststroom zal toenemen)
Uitgangsspanning: 12-90V traploos instelbaar (standaardoutput 19V. Als u een multimeter hebt, kan de koper dit aanpassen)
Uitgangsstroom: 20A MAX, meer dan 15A, versterk de warmtedissipatie (gerelateerd aan het ingangs- en uitgangsspanningsverschil, hoe groter het drukverschil, hoe kleiner de uitgangsstroom)
Constant stroombereik: 0.8-20A (+/- 0.3A)
Input anti-reverse verbinding: Ja (150A voeding MOS anti-reverse)
Bescherming tegen lage batterijspanning: met (8-50 V instelbaar) zelfherstel
Werktemperatuur: -40 ~ + 85 graden (verbetert de warmteafvoer wanneer de omgevingstemperatuur te hoog is)
Werkfrequentie: 150 kHz
Conversie-efficiëntie: 92% -97% (efficiëntie is gerelateerd aan input, uitgangsspanning, stroom, drukverschil.
Ingang overstroombeveiliging: Ja (ingang meer dan 35A, automatische beveiliging, vermogen wordt niet versterkt)
Kortsluitbeveiliging: Ja (ingang 30A-zekering) Dubbele kortsluitbeveiliging, veiliger in gebruik.
Ingangsverbindingsbeveiliging: Ja (150A voeding MOS buis anti-reverse, kan lange tijd worden omgekeerd)
Montagewijze: 4 koperen kolommen van 3 mm
Bedradingsmethode: Klemmenblok (gebruik hoge stroom puur koperdraad)

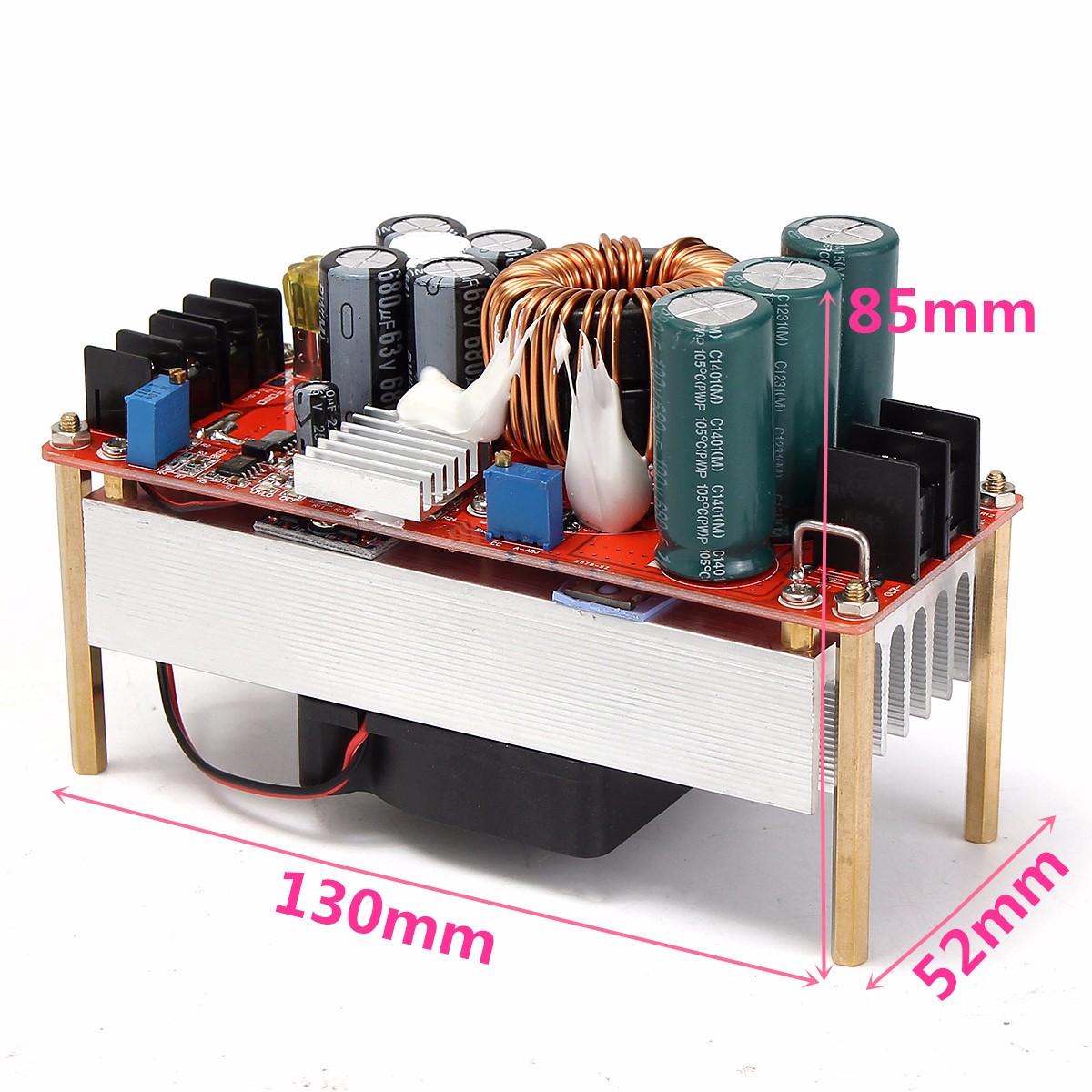

Module grootte: 130 mm x 52 mm x 84 mm (lengte x breedte x hoogte) (hoge koperen kolom en ventilator), 130 mm x 52 mm x 67 mm (lengte x breedte x hoogte) (hoog zonder koperen kolom en ventilator)
Module enkel gewicht: 490 gram
Uitgangsvermogen: = ingangsspanning * 30A, zoals: ingang 12V * 30A = 360 W Het maximale vermogen bij het invoeren van 12V is 360W
Ingangsspanning * 30A Bijvoorbeeld: ingang 24V * 30A = 720W, dat wil zeggen: het maximale vermogen is 720W bij het invoeren van 24V
Vermogen Beschrijving:
Aangezien de ingangsstroom 30A bij 10-30V is en de ingangsstroom 25A bij 31-60V is, is het uitgangsvermogen gerelateerd aan de ingangsspanning. Hoe hoger de ingangsspanning, hoe hoger het vermogen.
(Ingangsspanning * Ingangsstroom is gelijk aan het vermogen van de hele machine) De ingang 12V * 30A is bijvoorbeeld 360W. De ingang 24V * 30A is 720W. Wanneer de ingangsspanning 36V is, is de ingangsstroom 25A. Het maximale vermogen is 900W.
Voltage regulatie:

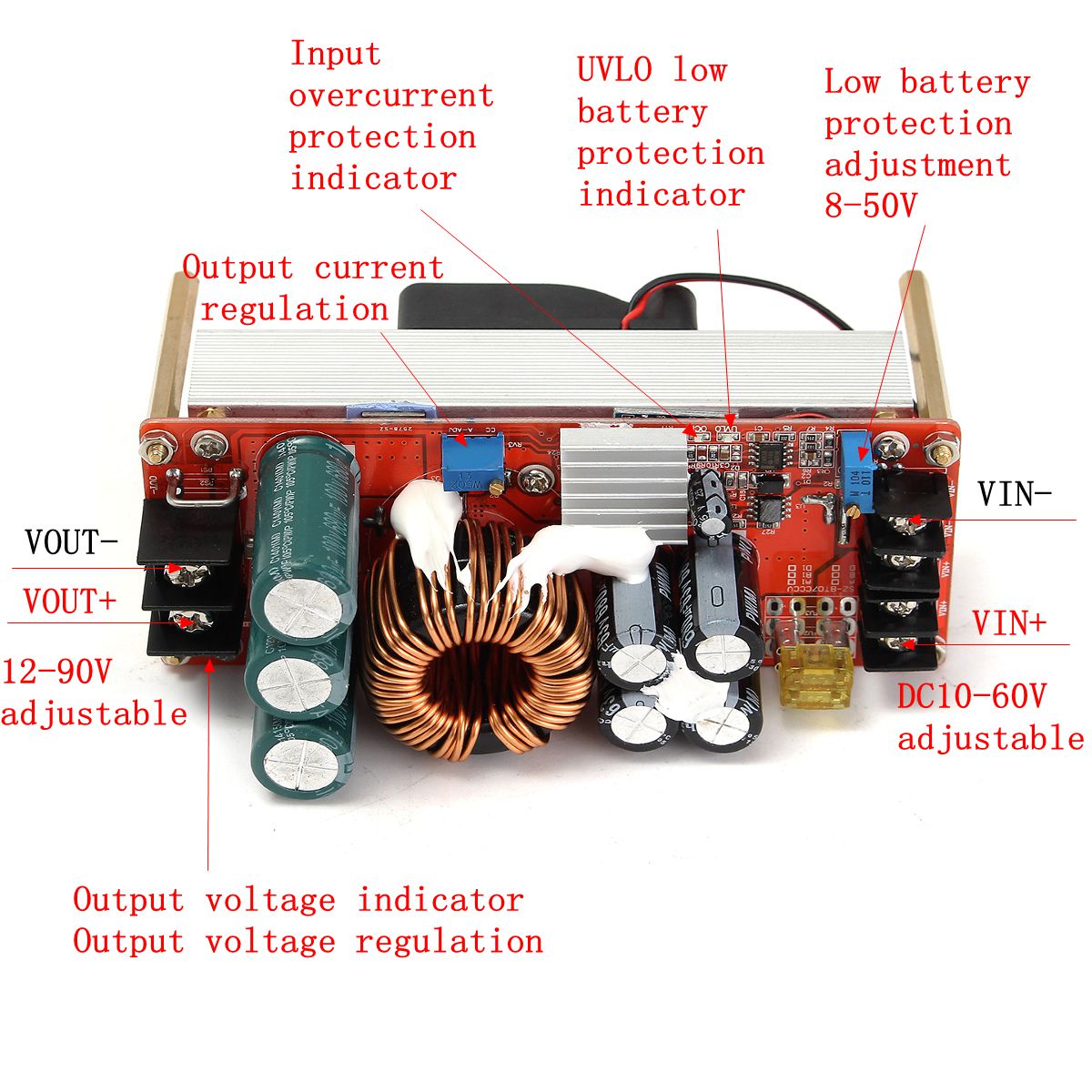

Wanneer de voeding is ontladen, gebruikt u een platte schroevendraaier om de potentiometer van de uitgang "V-ADJ" met de klok mee aan te passen om te vergroten, tegen de klok in naar klein, vanwege de grote capaciteit van de uitvoercondensator, de uitgangsspanning wordt aangepast van hoog naar laag Spanning. De reactie zal langzamer zijn. De aanpassing van het instrument is kleiner. (De standaard uitgangsspanning is aangepast naar 19V)
Huidige regelgeving:
Stel de "CC A-ADJ" potentiometer in tegen de klok in gedurende ongeveer 30 omwentelingen, stel de uitgangsstroom in op het minimum, sluit de belasting aan, zoals de LED-batterij, en pas de potentiometer "CC A-ADJ" met de klok mee aan naar de stroom die u nodig hebt. Om de batterij op te laden, wordt de batterij aangesloten op de uitgang nadat de batterij is ontladen en past u de CC A-ADJ aan de stroom aan die u nodig hebt. Zorg ervoor dat u tijdens het opladen de lege batterij gebruikt om de batterij aan te passen. Hoe meer de lading, hoe kleiner de laadstroom. De standaarduitvoer is ESC tot 3A. (Stel de stroom niet bij door kortsluituitgang. De circuitstructuur van de boostmodule kan niet worden aangepast door kortsluiting.)
Ingang lage accubescherming aanpassing:
De bescherming tegen lage accu's is voornamelijk bedoeld om te voorkomen dat de accu te ver ontladen wordt wanneer de ingangsspanning de accu is, de voedingsmodule en de accu worden beschadigd als de accuspanning te laag is. Wanneer de ingang de schakelende voeding is, moet ook de laagspanningsbeveiliging worden ingesteld.
Methode 1: Stel bijvoorbeeld de batterijvoeding in op 12 V batterij bijna leeg. Verbind een spanning van 10V met de ingangsklem van de voedingsmodule. Gebruik een platte schroevendraaier om RV1 in te stellen (met de klok mee wordt de beveiligingsspanning verhoogd, de beveiligingsspanning tegen de klok in wordt verlaagd) totdat de UVLO-lamp brandt. Op dit moment is de beveiligingsspanning van de batterij bijna leeg 10V. Wanneer de spanning daalt tot 10V, stijgt de voedingsmodule niet (de ingangsspanning is gelijk aan de uitgangsspanning). Pas nadat de ingangsspanning hoger is dan 10V, begint de voeding opnieuw op te voeren.
Methode 2: Voer de batterij in of schakel de voeding. Als de UVLO-lamp op het bord uit is, stelt u de RV1-potentiometer tegen de klok in om de UVLO-lamp helderder te maken en draait u deze vervolgens twee slagen met de klok mee. Als de UVLO-lamp brandt, draait u de RV1-potentiometer met de klok mee, schakelt u de UVLO-lamp uit en draait u deze twee slagen. (Aanpassen aan 8V-45V spanning)
