Omschrijving:
Stabiele prestaties;
Breed bedrijfsspanningsbereik;
Goede productconsistentie en hoge kostenprestaties;
De ingebouwde coderingschip is eenvoudig te gebruiken.
Technische parameter:
Werkspanning: DC3-9V
Werkfrequentie: 315 MHz / 433MHZ (optioneel)
Standby stroom: 0mA
Werkende stroom: 15 mA
Coderingsmethode: vaste code
Overdrachtsafstand:> 500m (gevoeligheid van de openingskaart is hoger dan -103dBm)
Uitgangsvermogen: 15 dBm (32 MW)
Overdrachtssnelheid: <10 Kbps
Modulatiemethode: OOK (amplitudemodulatie)
Werktemperatuur: -10 ° C ~ + 70 ° C
Grootte: 36 × 23 × 8 mm
Pakket bestaat uit:

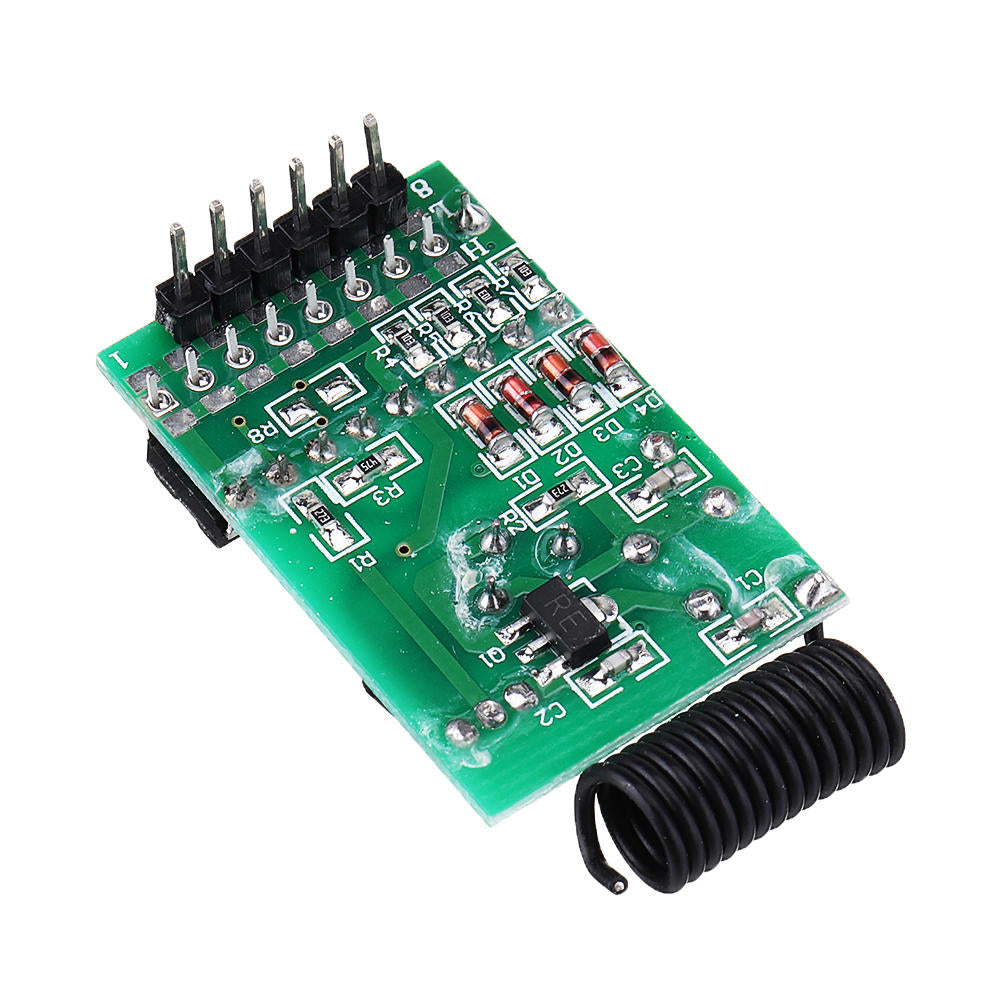

1 x ontvangstbord
| PIN | NAAM | Functie |
| 1 | 13 | Gegevenspin |
| 2 | 12 | Gegevenspin |
| 3 | 11 | Gegevenspin |
| 4 | 10 | Gegevenspin |
| 5 | VCC | Power + |
| 6 | GND | Power - |
| 7 | MIER | Antenne einde |
Voorzorgsmaatregelen voor gebruik:
1. Gebruik een flexibele draad of ander hard metaal (zoals een zweepantenne) voor de antenne tot een lengte van ongeveer 28 cm (315 MHz) / 24 cm (433 MHz) en gebruik deze zo recht mogelijk. Benader metalen voorwerpen niet.
2. De voedingsspanning is stabiel en de rimpelfactor is laag. Meertrapsfiltering is vereist (zoals kralen toevoegen, smoorspoelen, condensatoren, enz.).
3. Als de MCU-klokfrequentie lager is dan 4 MHZ en het kristal zo ver mogelijk verwijderd is van de RF-ontvangermodule, zullen de hogere harmonischen van het kristal de communicatieafstand beïnvloeden.
4. Merk op dat de snelheid van het coderende IC en het decoderende IC hetzelfde is en het formaat van de code hetzelfde is (dat wil zeggen, de oscillerende weerstand is aangepast), anders wordt de afstand beïnvloed en is de communicatie niet mogelijk .
