Omschrijving:

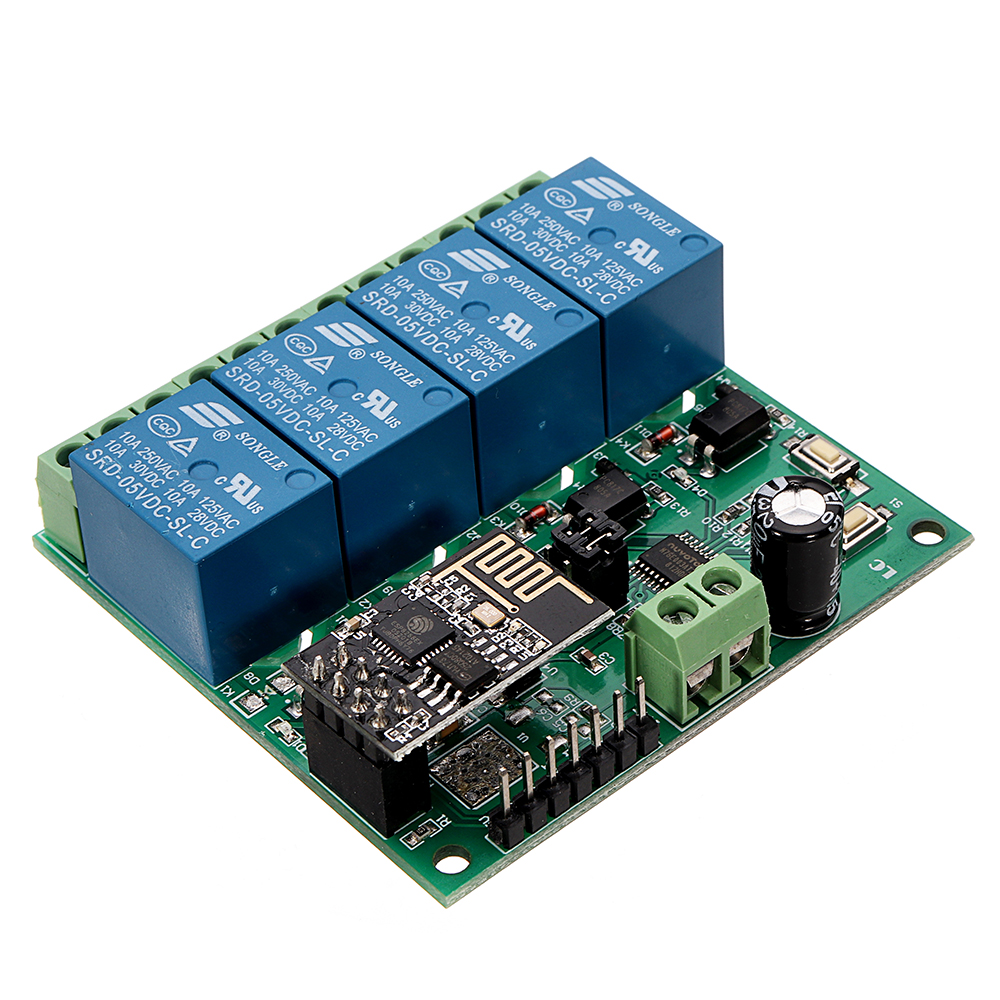

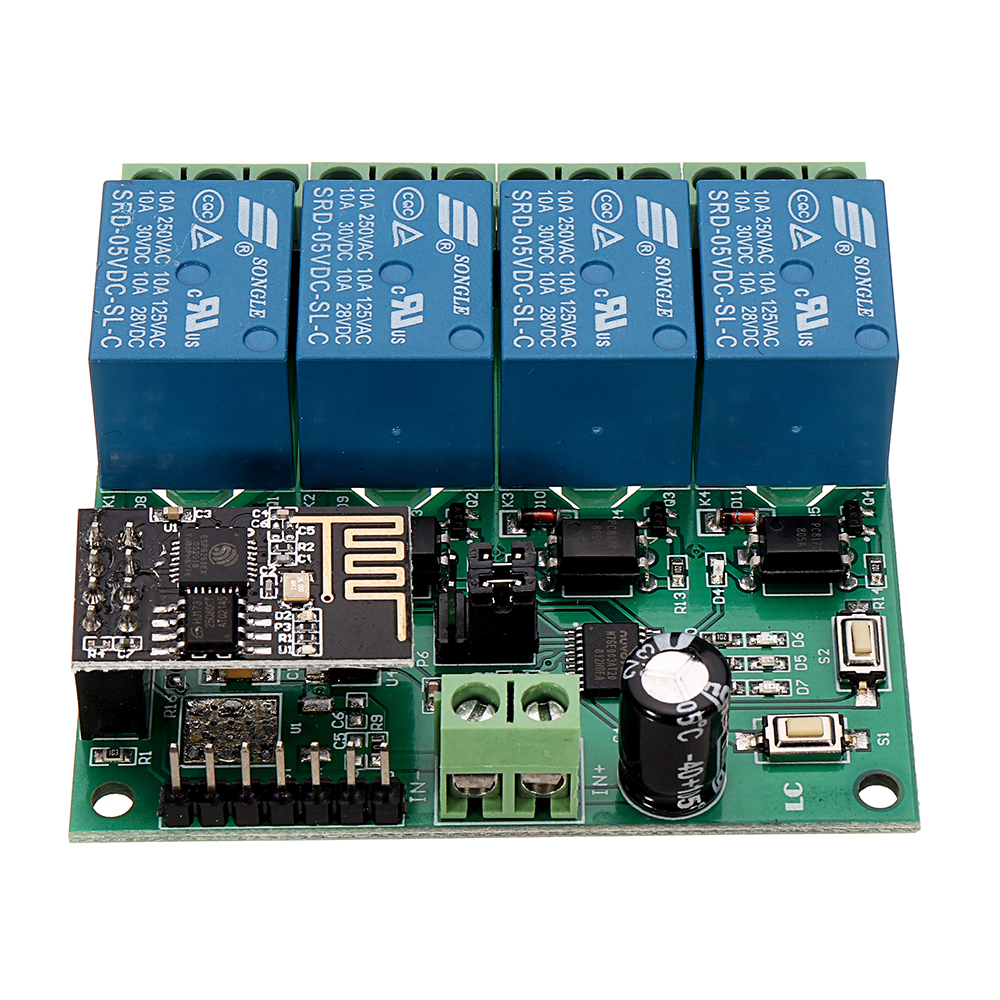

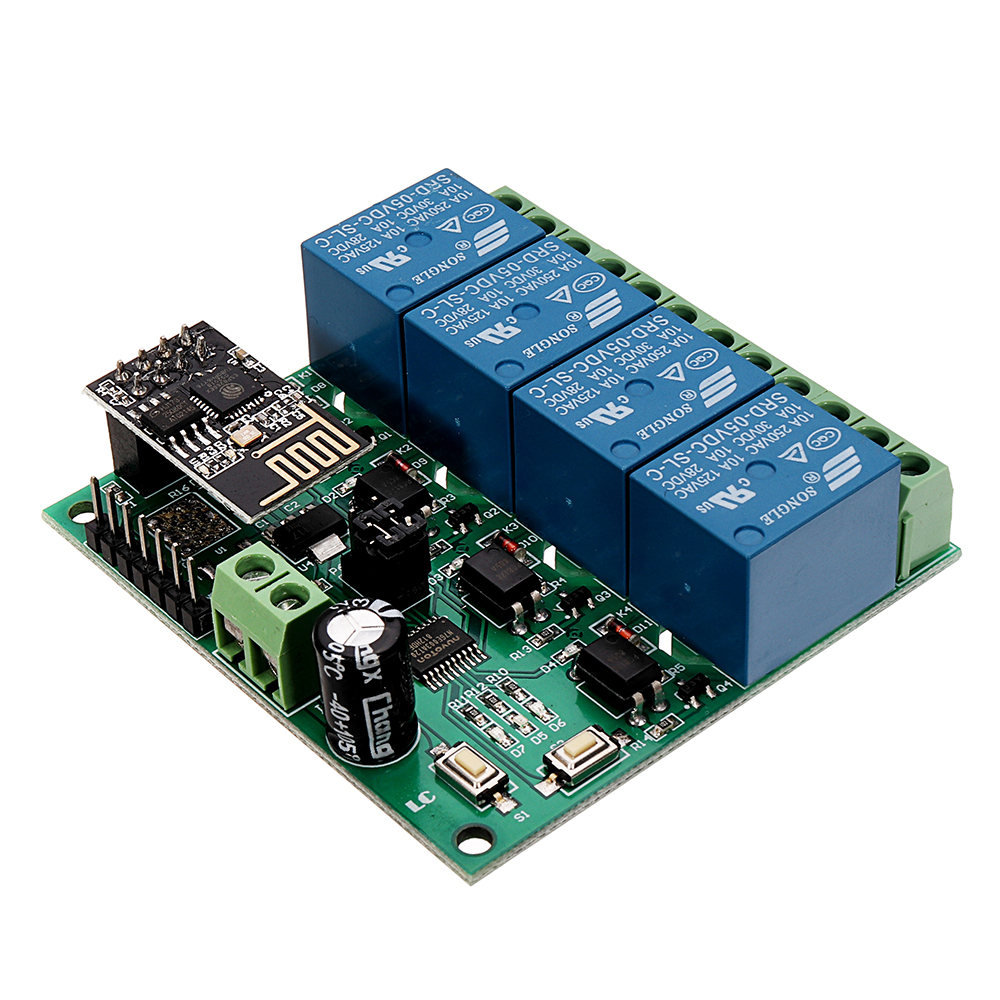

5V ESP8288 vier manieren WiFi relaismodule uitgevoerd een ESP-01 WiFi-module en volwassen 8-bit MCU. Het zou het relais via mobiele telefoon APP binnen het lokale netwerk (LAN) kunnen besturen. Het is eenvoudig in te stellen.
Functie eigenschappen:
1. Aan boord van hoge kwaliteit MCU en ESP-01WIFI-module
2. Twee werkende modus:
Modus 1: mobiele telefoon voert direct wifi-module uit
Modus 2: mobiele telefoon en wifi-module samen uitvoeren op router
Extra functie: werk als USB-module bij het loskoppelen van de ESP-01-module
3. overdracht afstand:
(1) de open omgeving, de mobiele telefoon wanneer de maximale transmissieafstand van de WIFI-module van 100 m wordt aangehouden;
(2) Wanneer de WiFI-module en mobiele telefoon tegelijkertijd de router aanhouden, hangt de signaaloverdrachtshoek af van het router-signaal
4. Gebruik de Smartconfig-technologie om de configuratie van het account en het wachtwoord van de esp-01 WIFI-module op de mobiele APP te voltooien. Het geconfigureerde account en wachtwoord worden opgeslagen na het uitschakelen
5. Het bord bevat 5V, 10A / 250V AC 10A / 30V DC relais, dat continu 100.000 keer kan absorberen, met de bescherming van diodestroom en korte responstijd.
6. Met modusoptie en werkende standbeeld LEIDENE indicator
7. Met 4 isolator en sterk anti-interferentievermogen
8. Gereserveerde UART-foutopsporingsinterface en MCU-downloadpoort voor programma
9. Bordformaat: 60 * 63 mm

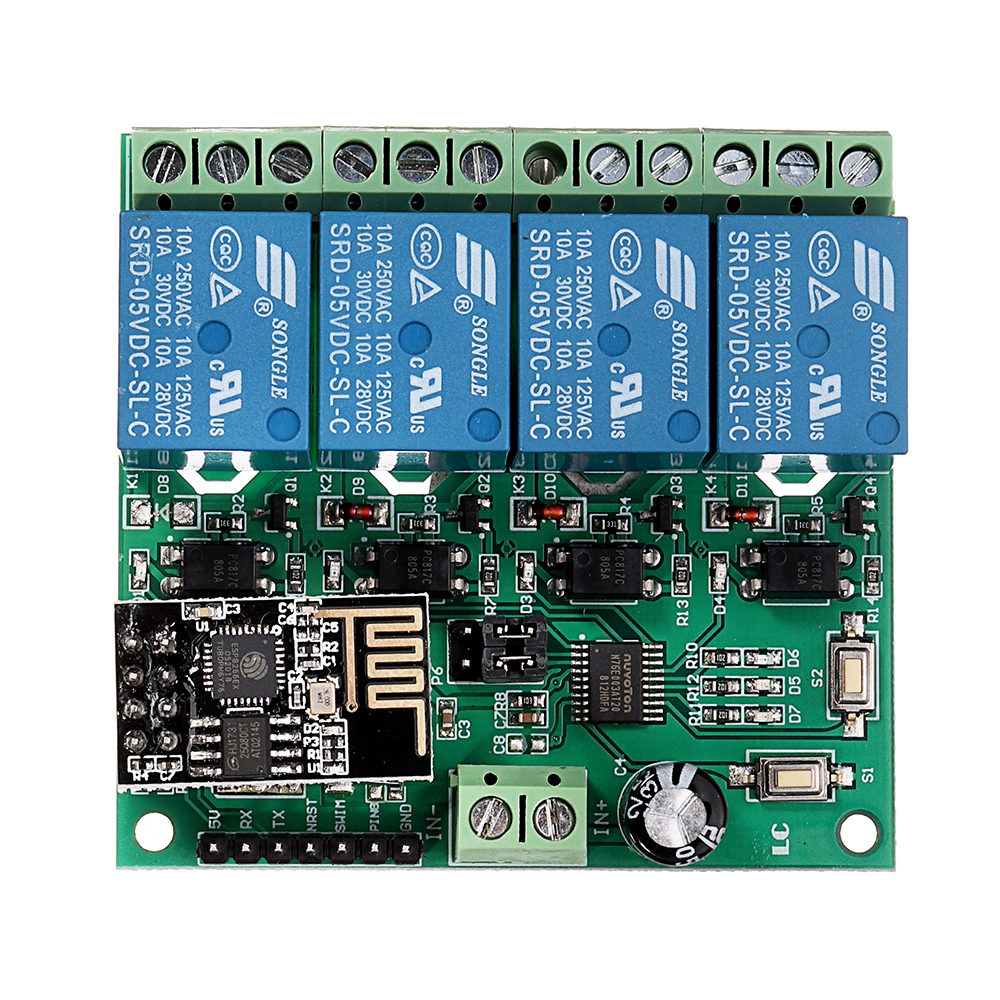

Interface:
IN +, IN-: 5V Spanningsingang
5V, GND, TX, RX: PIN-code UART-seriële poort
SWIM, PIN8, NRST: gereserveerde MCU-downloadpoort
Knop S1: wijzigingsmodus, standaardmodus is modus 1
Knop S2: reset

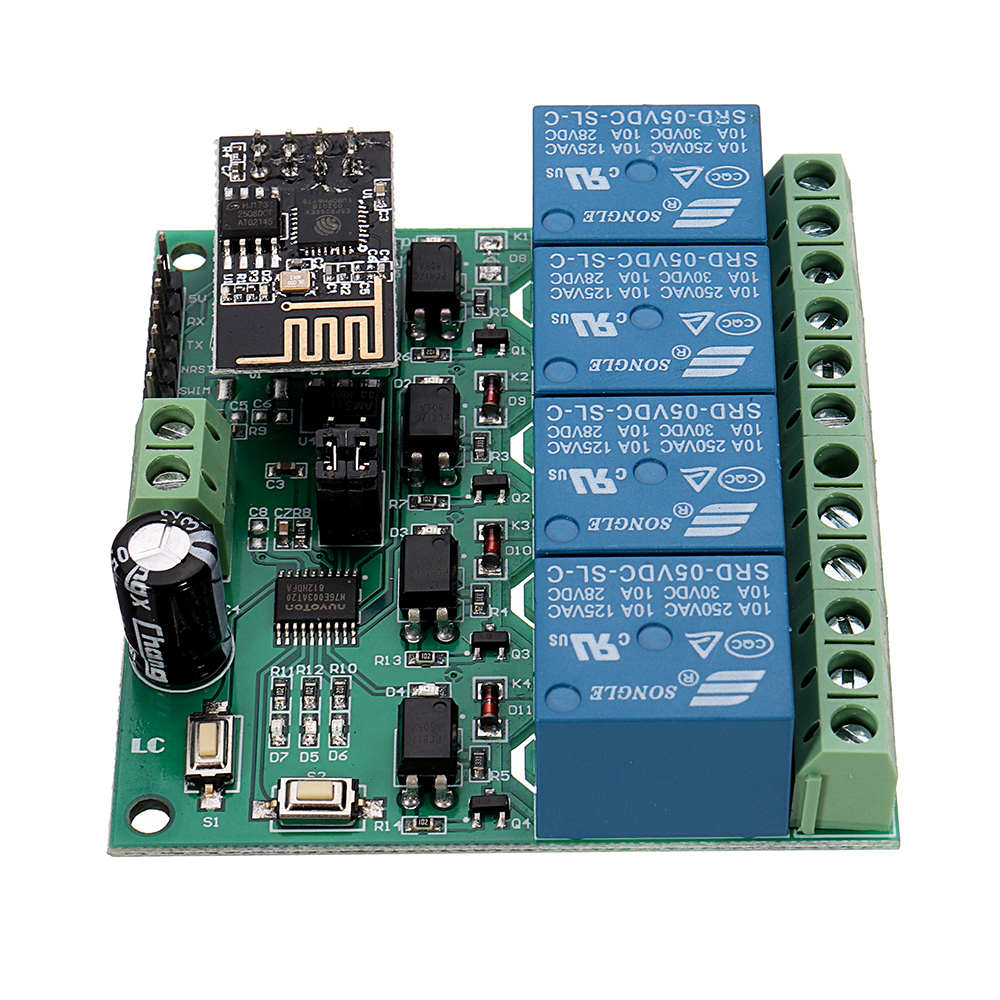

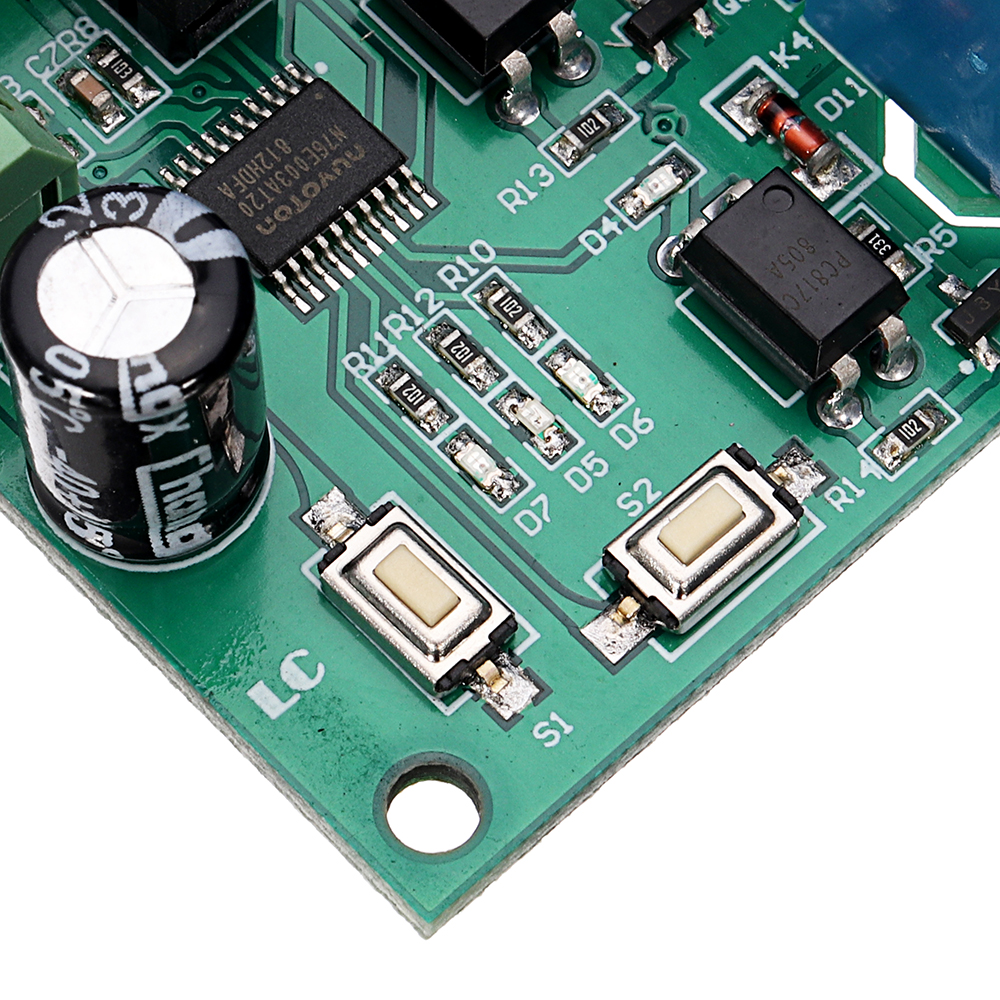

LED D1/D2/D3/D4 (rood): relais werkende LED, LED brandt wanneer relais aan staat
LED D7 (rood): indicator voor modus 1
LED D5 (blauw): indicator voor modus 2
LED D6 (groen): werkstandaanduiding, exacte gegevens zoals hieronder:
(1) Wanneer deze gedoofd is, wordt deze geconfigureerd of losgekoppeld van de router.
(2) Snel knipperend 0,5s vertegenwoordigt mobiele app en configureert WIFI-account en wachtwoord voor ESP-01-module
(3) 2S langzaam knipperen om te configureren voltooid en wachten op verbinding met mobiel via TCP
(4) LED staat altijd aan voor TCP-verbindingen met mobiele telefoon

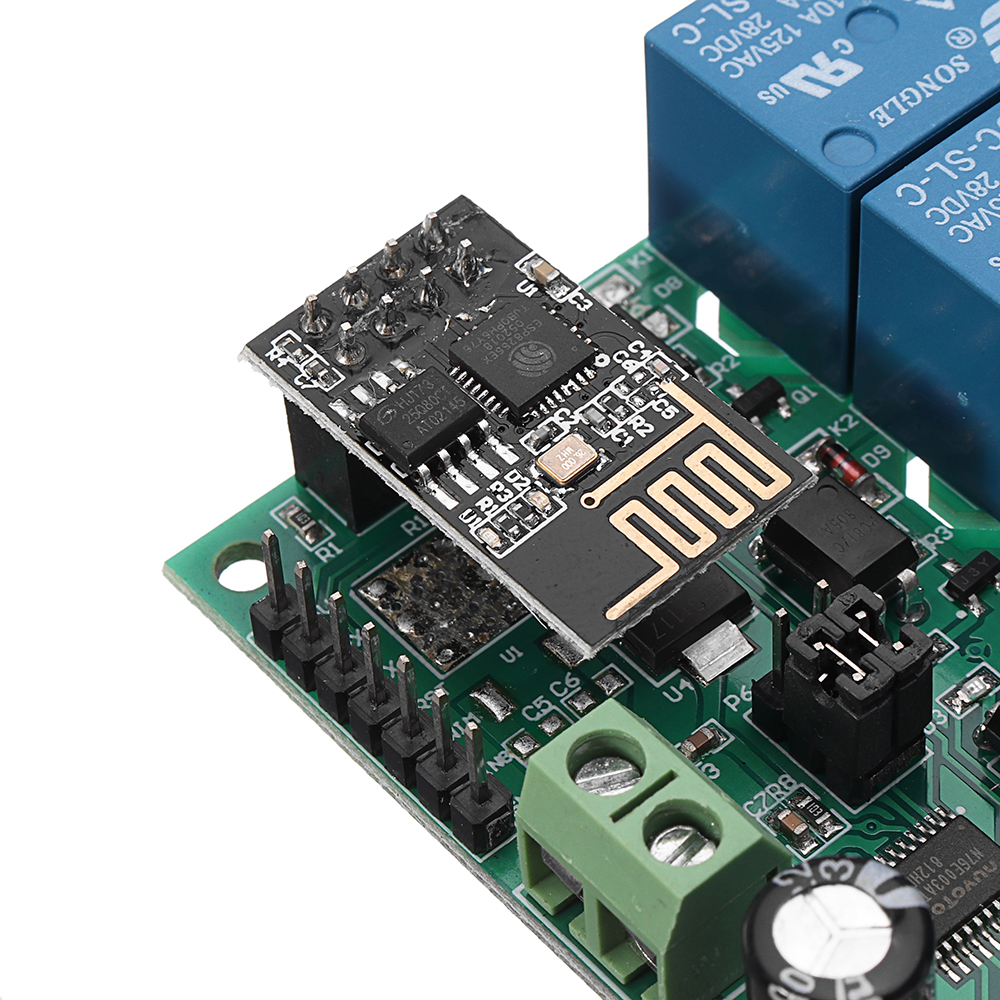

Aansluiting voor gereserveerde jumper met twee dopjes:
Over het algemeen plaats je ze onderaan, dat is RX tot RX1, TX tot TX1. Plaats ze in het bovendeel, gebruik het als USB-module

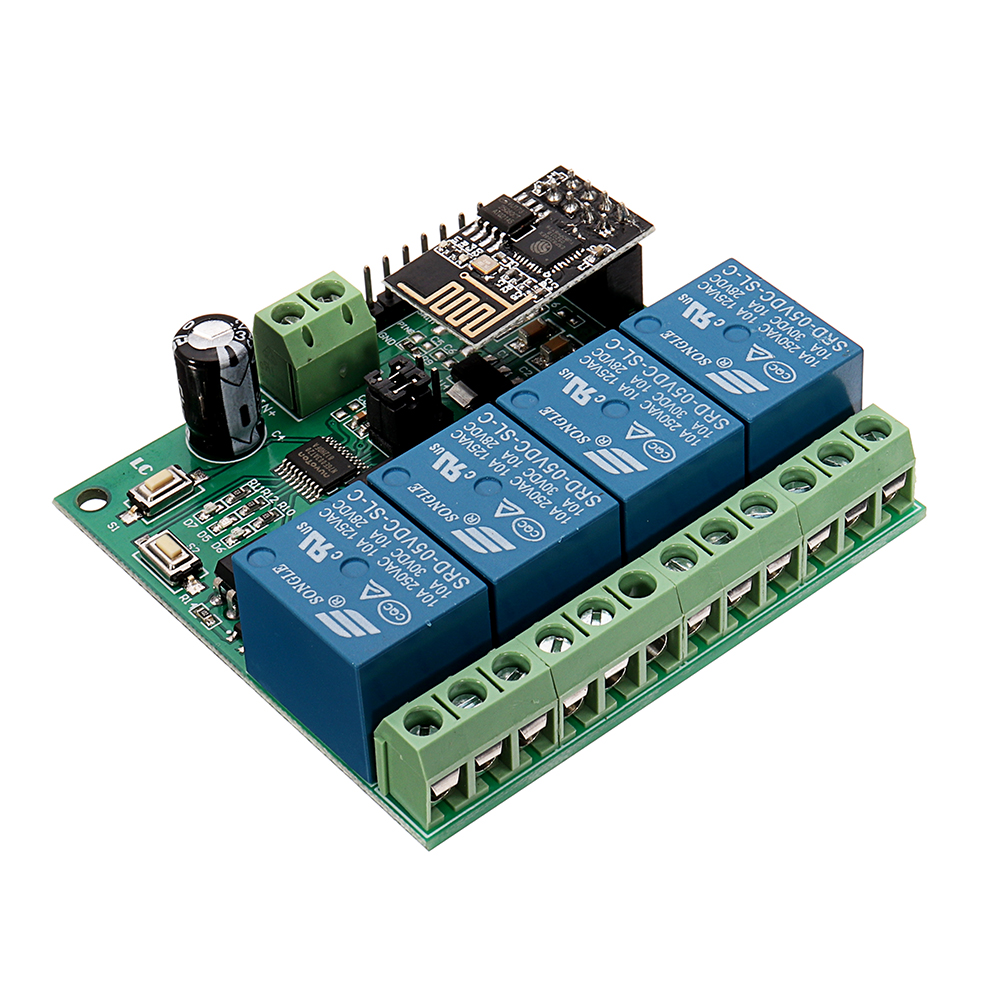

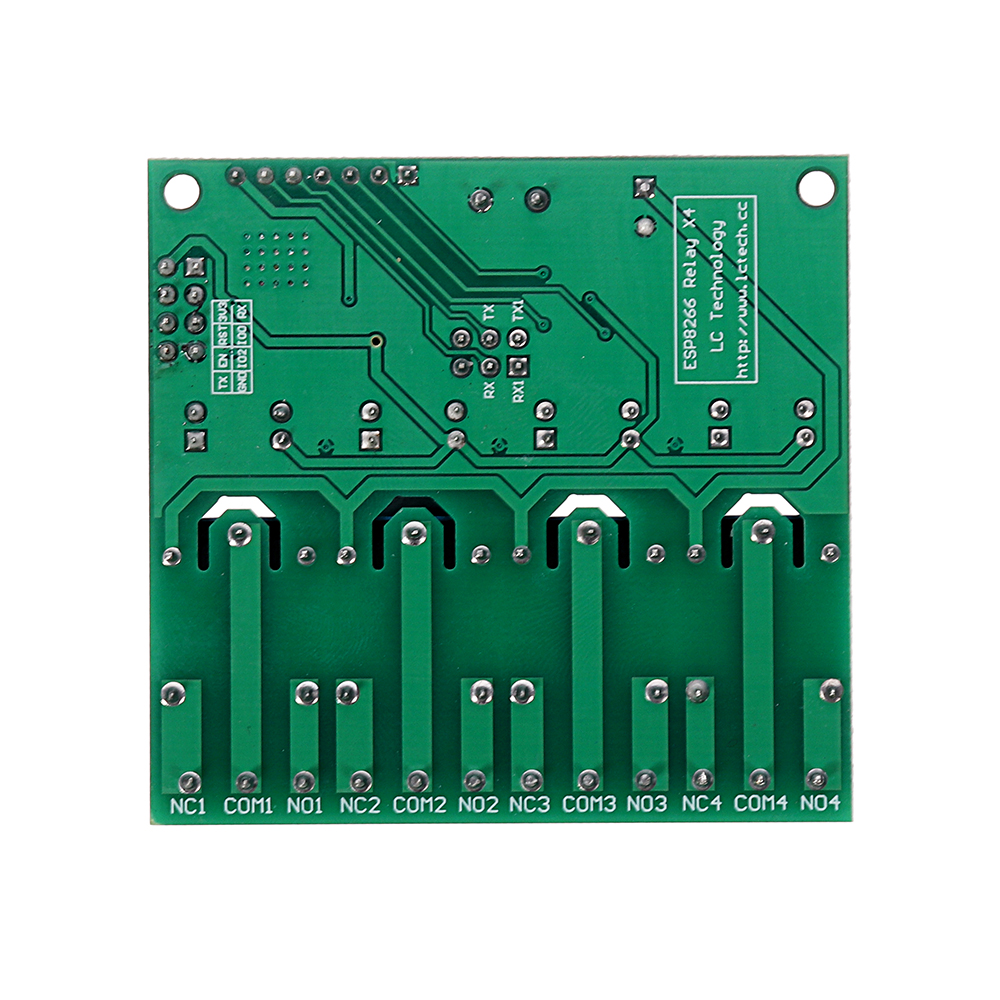

COM1 COM2 COM3 COM4: gemeenschappelijke terminal
NC1 NC2 NC3 NC4: normaal sluiten
NO1 NO2 NO3 NO4: normaal open
Besturingsopdracht voor relay (hex-formaat):
Open relais 1: A0 01 01 A2
Sluit relais 1: A0 01 00 A1
Open relais 2: A0 02 01 A3
Sluit relais 2: A0 02 00 A2
Open relais 3: A0 03 01 A4
Sluit relais 3: A0 03 00 A3
Open relais 4: A0 04 01 A5
Sluit relais 4: A0 04 00 A4
Pakket inbegrepen:
1 x DC5V ESP8266 Vierkanaals wifi-relais
