Voorzien zijn van:

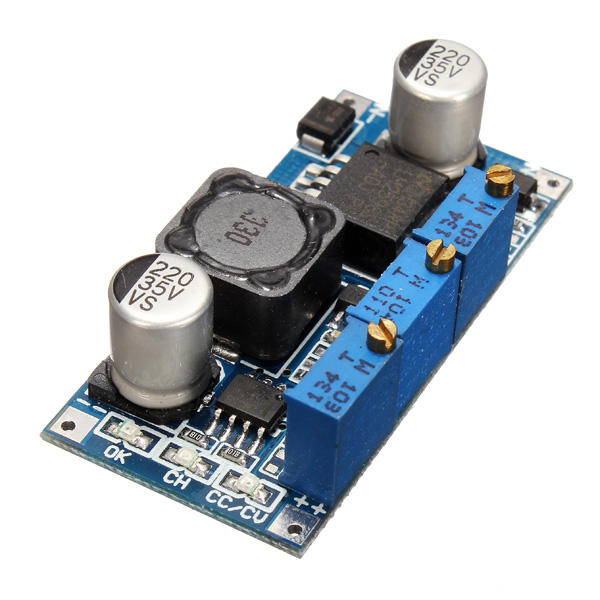

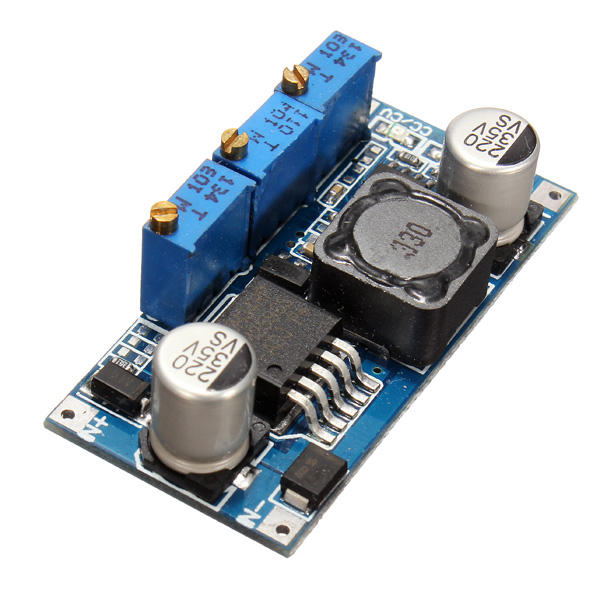

Deze module maakt gebruik van de LM2596-chip, hoog rendement (tot 92%), laag vuur, kan heel gemakkelijk worden gebruikt tot boven de 3A stroom, in combinatie met de originele TI opamp-besturingsuitgangsstroom, dus de algehele output is zeer stabiel.
Deze module maakt gebruik van de originele Sanyo low ESR filter condensator, je kunt een lage rimpelspanning maken tot 50mV!
Deze module maakt gebruik van machineplaatsing, reflow-solderen.

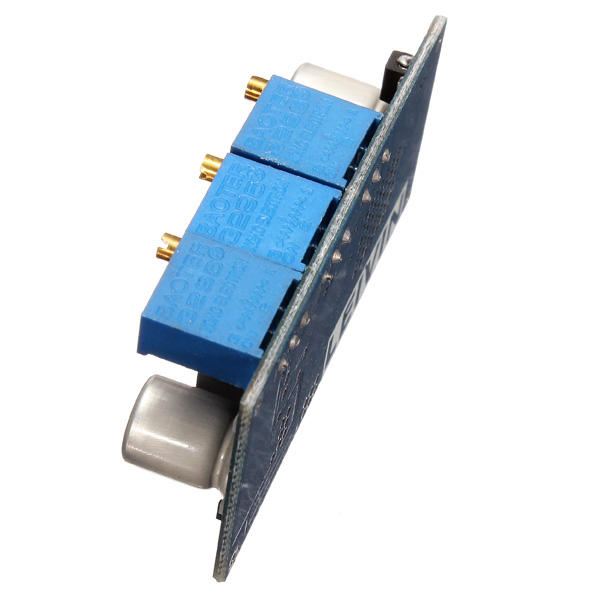

Deze module is een verstelbare buck-module, de module kan worden aangepast vanaf de blauwe instelbare weerstand om de uitgangsspanning te veranderen. Input en output differentiële druk is 2V, het minimum kan 1,23V zijn.
Module aangegeven IN - (negatieve ingang), IN + (positieve ingang), OUT - (negatieve uitgang), OUT + (positieve uitgang), let op moet correct zijn aangesloten, anders kan de module beschadigd raken.
Omschrijving:
Aard van de module: niet-geïsoleerde step-down module
Rectificatie: niet-synchrone rectificatie
Ingangsspanning: 7V - 35V
Uitgangsspanning: 1,25V - 30V
Uitgangsstroom: instelbaar, 3A (maximaal)
Transfer efficiëntie: 92% (maximum)
Schakelfrequentie: 150 KHz
output rimpel: 50mV (maximum) 20 M Kbps
Belastingsregeling: ± 0,5%
Spanningsregeling: ± 2,5%
Bedrijfstemperatuur: -40 ° C tot + 85 ° C
Afmetingen: 48 x 23 x 14 mm (L x B x H)
Batterij oplaadmethode:
1. Zorg ervoor dat de batterij zweefspanning en laadstroom, de ingangsspanning van de module;
2. Aanpassing constante potentiometer, de uitgangsspanning wordt aangepast tot ongeveer 5V.
3. Gebruik de multimeter (10A stroom) om de kortsluitstroom van de uitgang te meten, en pas ondertussen de constante stroompotentiometer aan zodat de uitgangsstroom een vooraf bepaalde laadstroomwaarde bereikt;
4. Draai lampstroom standaard is 0,1 keer laadstroom (constante stroomwaarde), als u moet aanpassen, pas dan de draai lampstroom potentiometer aan; (hoeft over het algemeen niet te worden aangepast)
5. Aanpassing constante potentiometer zorgt ervoor dat de uitgangsspanning de floatspanning bereikt;
6. Verbonden met de batterij en probeer op te laden.
(1, 2, 3, 4, 5 stappen zijn voor de module-ingang die is aangesloten op de voeding, de uitgangsbelasting is niet aangesloten.)
LED constante stroom driver met behulp van methode:
1. Zorg ervoor dat de bedrijfsstroom en de maximale werkspanning van de drive LED;
2. Aanpassing constante potentiometer, uitgangsspanning aangepast tot ongeveer 5V.
3. Gebruik de multimeter (10A stroom) om de uitgangskortsluitstroom te meten, terwijl u ondertussen de constante stroompotentiometer aanpast, de uitgangsstroom een vooraf bepaalde LED-werkstroom bereikt;
4. Aanpassing constante potentiometer zorgt ervoor dat de uitgangsspanning de maximale bedrijfsspanning LED bereikt;
5. Sluit LED aan, testmachine.
(1,2,3,4 stappen zijn module-ingang aansluiten op de voeding, uitgangsbelasting is niet aangesloten LED-verlichting.)
Pakket inbegrepen:
1 x Buck-module
