Kenmerken:
1. Ondersteunt 0-55MHz continu aanpassen bij 1Hz stap.
2. Deze generator heeft 78L05 voltage regulate. Ingangsstroom bij 200MA, ingangsspanning 8-9V zou de ideale spanning zijn.
3. Ingangsspanning van 12V kan alleen worden gebruikt voor testen van korte tijd, anders zal er hitte aan boord komen.
4. 5p / 6p verbinden met de encoder zoals per foto. 7p van het midden maakt verbinding met digitale matrixingang. 14p (8V GND) is een 8V-voeding van het moederbord.
5. Indien aangedreven door moederbord, heeft DDS geen onafhankelijke voeding nodig.
6. 1 ~ 6 komen overeen met 6 frequentiebanden: (3.8, 7, 9, 14, 18 of 21, 27 of 29).
7. ISB, USB, CW zijn de drie moduskeuzes.
8. DT is signaal van moederbord.
Sleutels en verbindingsinterfaces:
ENC: Encoder schakelaar
MEM: Schakel de geheugenmodus in
VFO: Overdracht van VFO A naar VFO B, of van VFO B naar VFO A.
SSB: Wijzig de werkmodus: circuleer van USB, LSB, AM, CW, en verder en verder ...
RIT: Fijn afstemmen op ontvangstfrequentie
CAL: Functies instellen
KB-1 en KB-2 hebben een gemeenschappelijke gedeelde pin, maar zijn niet GND
specificaties:

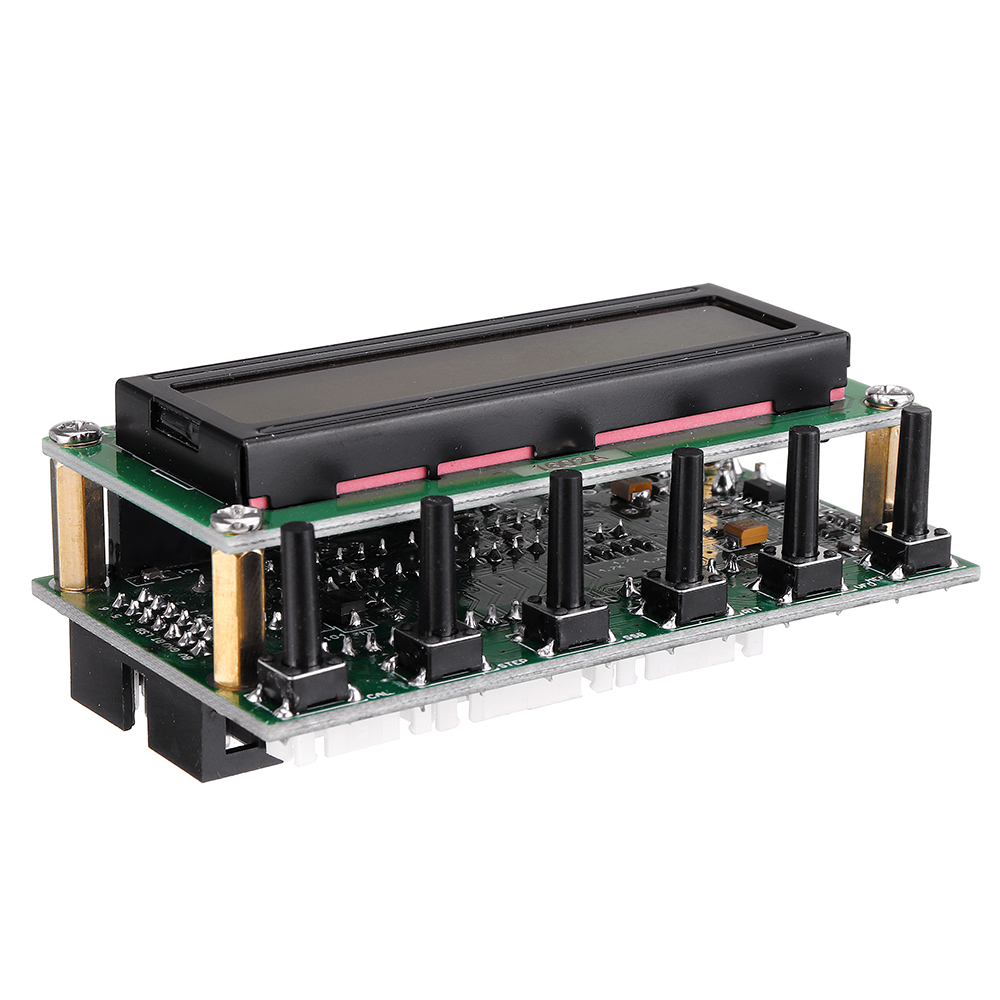

Display: 1602 LCD
Ingangsspanning: DC 8V-9V
Ingangsstroom: 200mA
Frequentiebereik: 0-55 MHz
6 banden: 3.8, 7, 9, 14, 18 of 21, 27 of 29

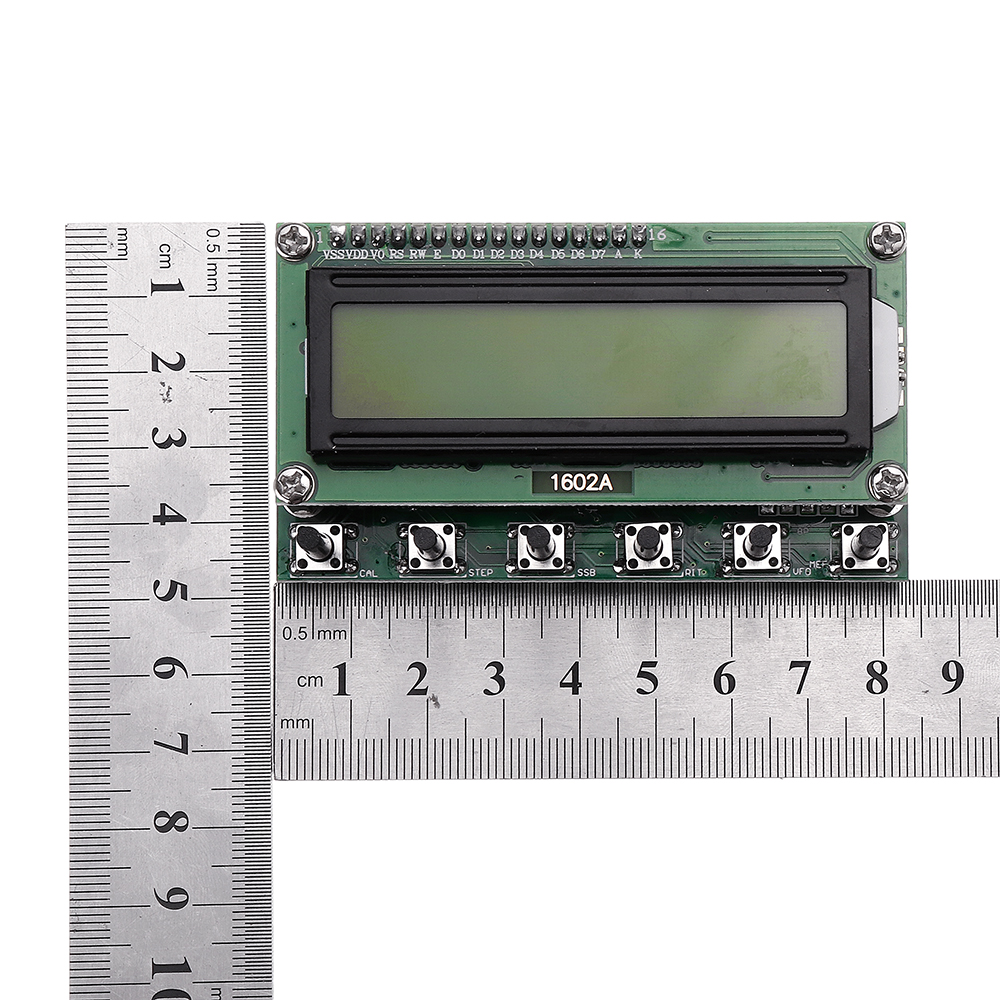

Productgrootte: ca. 80 * 45 * 30mm / 3.15 * 1.77 * 1.2 inch
Nettogewicht: ca. 66 g / 2,32 oz
Bruto gewicht: ca. 69g / 2.44oz
Hoe te bedienen:
Druk op CAL, zet aan, dan komen we in het instellingenscherm. Laat los / laat CAL los.
A: 6XREFCLE INSCHAKELEN: chipklokmodus instellen, instelling frequentiecodering aanpassen. AD9851 ingesteld op een 6-vermenigvuldigingsfrequentie, AD9850 ingesteld op 1 meervoudige frequentie. Druk op CAL en laat de knop vervolgens snel los om naar de volgende stap B te gaan.
B: DDS-SYSTEM-CLK: instelling van de chipwerkfrequentie. Gebruik de encoderschakelaar om de waarde aan te passen. Werk volgens de STEP-toets. AD9851 ingesteld op oscillator 6-multiply channel, AD9850 ingesteld op de werkelijke output van de oscillator. Druk op CAL en laat deze vervolgens snel los om stap C in te voeren.
C: MIN_RX_DDS_FREQ: minimale werkfrequentie instellen. Gebruik de encoderschakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat vervolgens snel los om stap D in te voeren.
D: MAX_RX_DDS_FREQ: maximale werkfrequentie instellen. Gebruik de encoderschakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. (Kleiner dan 60MHz zou OK zijn). Druk op CAL en laat vervolgens snel los om stap E in te voeren.
E: SSB_OFFSET: fijnafstemming voor SSB-werkmodus. Gebruik de encoderschakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat vervolgens snel los om stap F in te voeren.
F: CW_OFFSET: Fijnafstemming voor CW-werkmodus. Gebruik de encoderschakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat de knop vervolgens snel los om naar stap G te gaan.
G: OFFSET_FREQ: Instellen van offsetfrequentie. bijv. ingesteld op 9MHz of 10.7MHz, gebruik de encoder schakelaar om de waarde aan te passen en in overeenstemming met de STEP-toets. Druk op CAL en laat snel los om stap H. in te voeren.
H: MULTIPLIER: vermenigvuldigen instelling voor frequentie. Moet als 1 ingesteld worden, druk op CAL en laat snel los om stap I in te voeren:
I: Scherm toont het woord "OPSLAAN", slaat de bovenstaande instelling automatisch op en keert terug naar normaal werken.
Opmerkingen:
1. DDS SYSTEEM CLK: kan frequentietester gebruiken om 30MHz oscillator te krijgen, de geteste waarde op 6 vermenigvuldigen en hier de vermenigvuldigde waarde plaatsen. Als u AD9851 gebruikt, maakt u een begininstelling op 180000000.
2. OFFSET FREQ: kan worden ingesteld als + of -. Draai de encoderschakelaar om de waarde te wijzigen, druk op de STEP-toets en draai vervolgens de encoderschakelaar om de stap aan te passen. De minimale werkfrequentie plus (+) offsetfrequentie moet hoger zijn dan 0 (nul).
Frequentie display:
RX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ)
TX = MULTIPLIER x (RX_DDS_FREQ + OFFSET_FREQ + TX_OFFSET_FREQ)
De frequentie geprogrammeerd in de DDS wordt berekend zoals hieronder getoond.
RX = ABS (RX_DDS_FREQ)
TX = ABS (RX_DDS_FREQ + TX_OFFSET_FREQ)
RX_DDS_FREQ, MIN_RX_DDS_FREQ, MAX_RX_DDS_FREQ, TX_OFFSET_FREQ & OFFSET_FREQ
Voorbeelden:
1. DDS output bereik 30 ~ 40MHz:
MIN_RX_DDS_FREQ MAX_RX_DDS_FREQ OFFSET_FREQ RX Frequentie weergavebereik.
30 MHz 40 MHz 100 MHz = 130 MHz tot 140 MHz. Notitie 1
30 MHz 40 MHz -10 MHz = 20 MHz tot 30 MHz. /
-40 MHz -30 MHz 170 MHz = 140 MHz tot 130 MHz. Opmerking 2
-40 MHz -30 MHz 60 MHz = 30 MHz tot 20 MHz. /
2. FT180A instellen met DDS:
GEBRUIK RPT NO
X6 RECLK X6
DDS SYSTEM CLK 180M
MAX DDS FREQ 65M
MIN RX DDS FREQ 10.701M (Offset frequentie + RIT frequentie)
MAX RX DDS FREQ 60M
TX OFFSET FREQ 0
MAX RIT OFFSET 1K (RIT frequentie)
OFFSET FREQ - 10.700M - (offsetfrequentie)
MULTIPLIER 1
Pakket bestaat uit

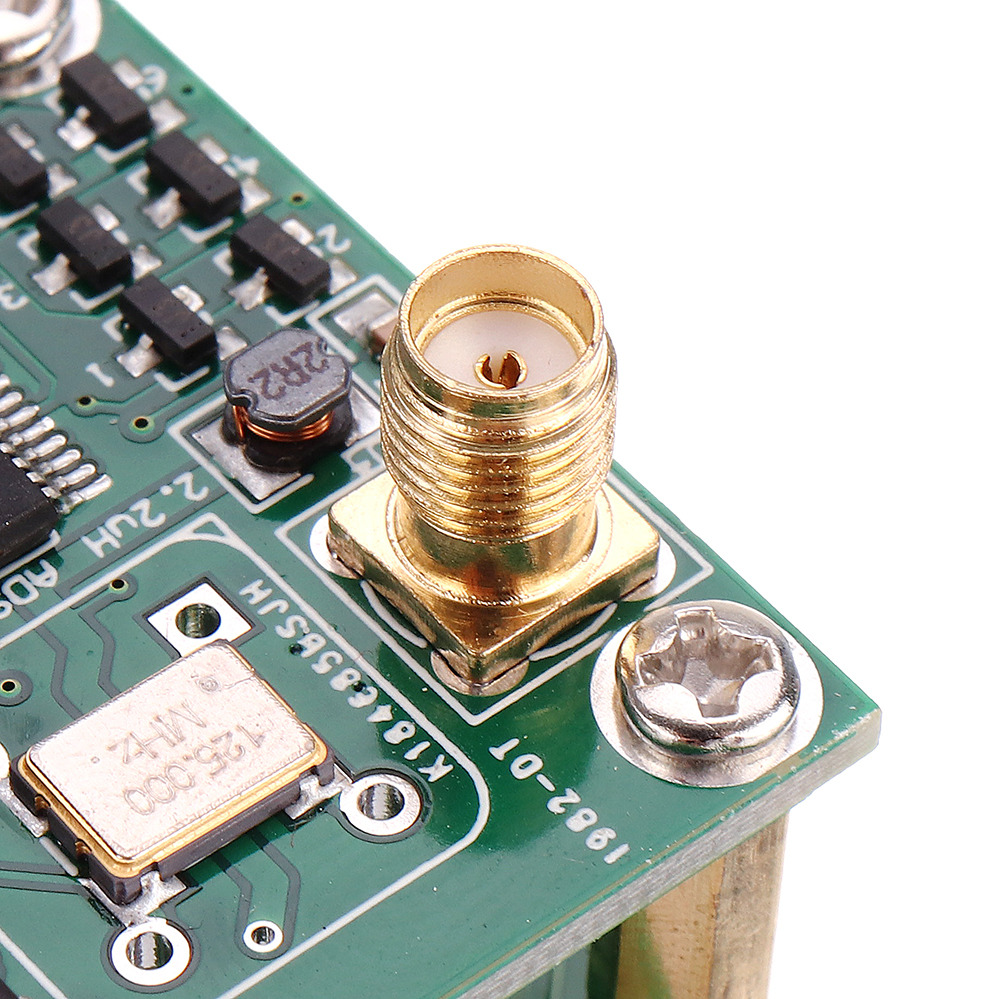

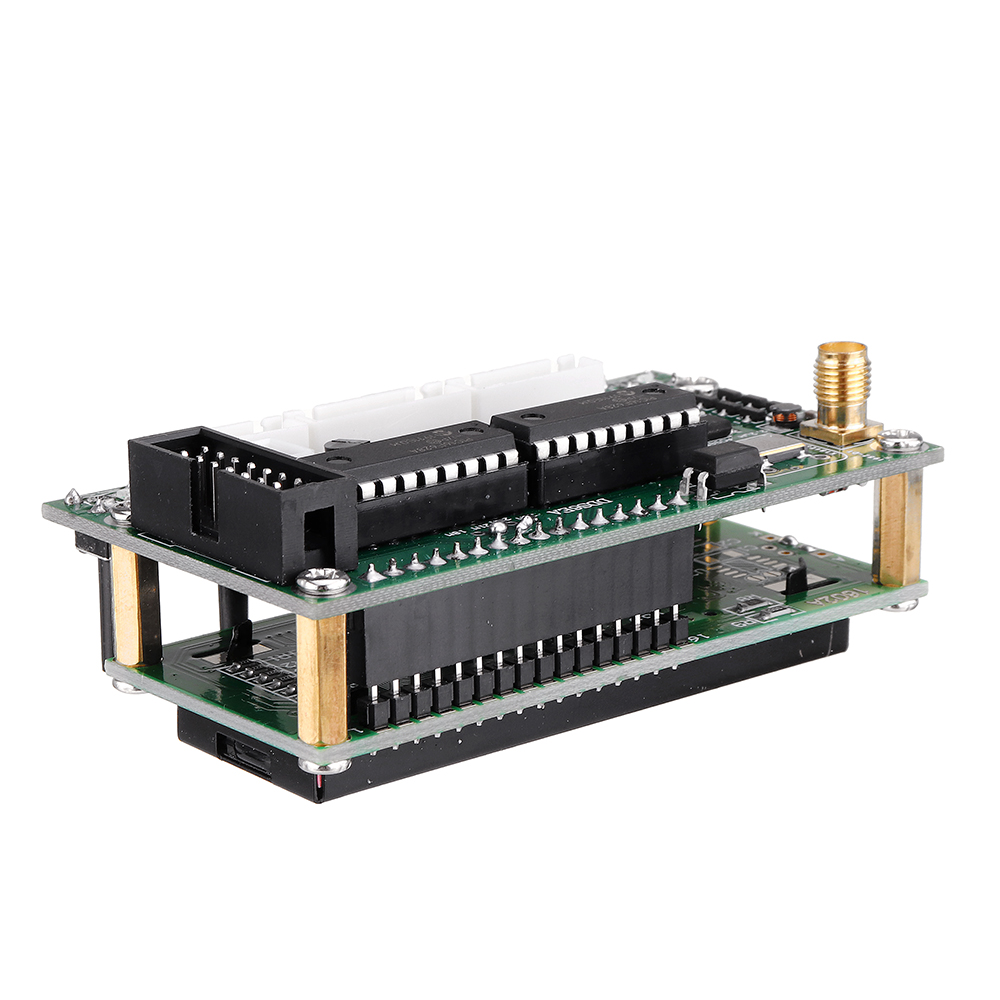

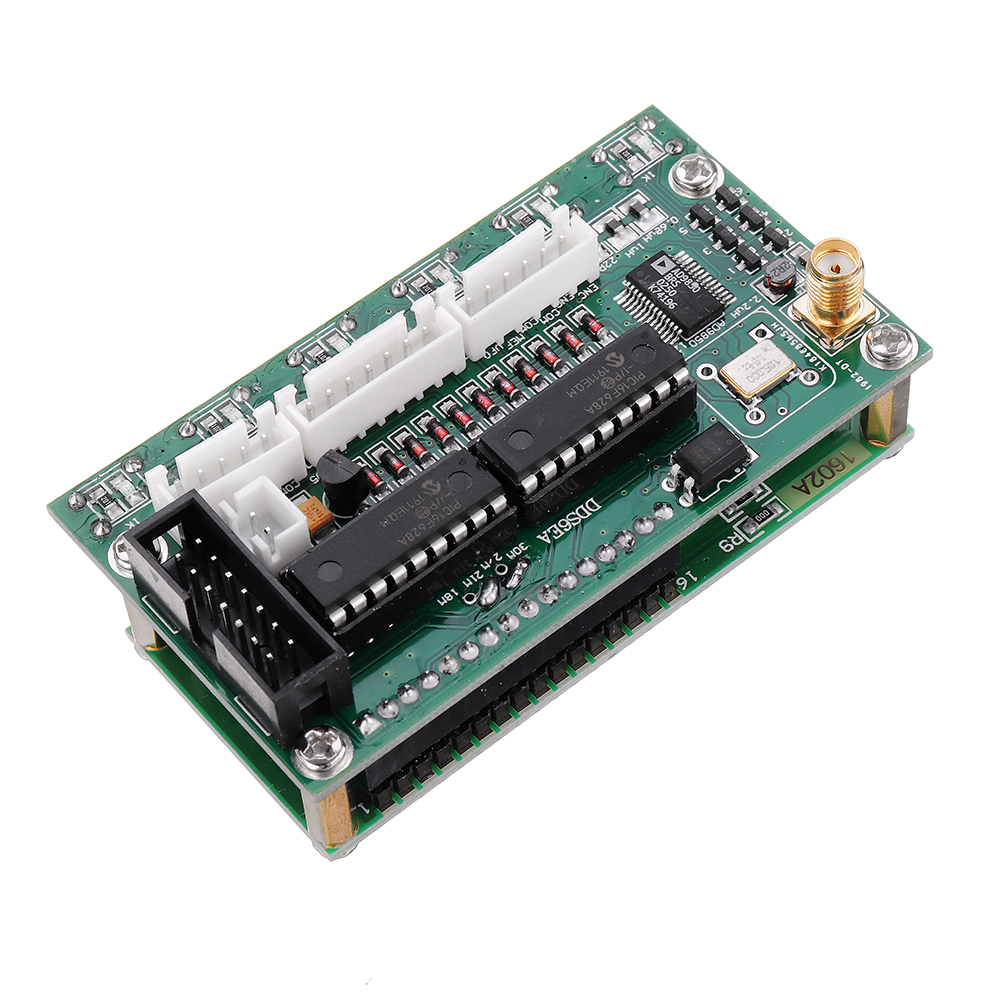

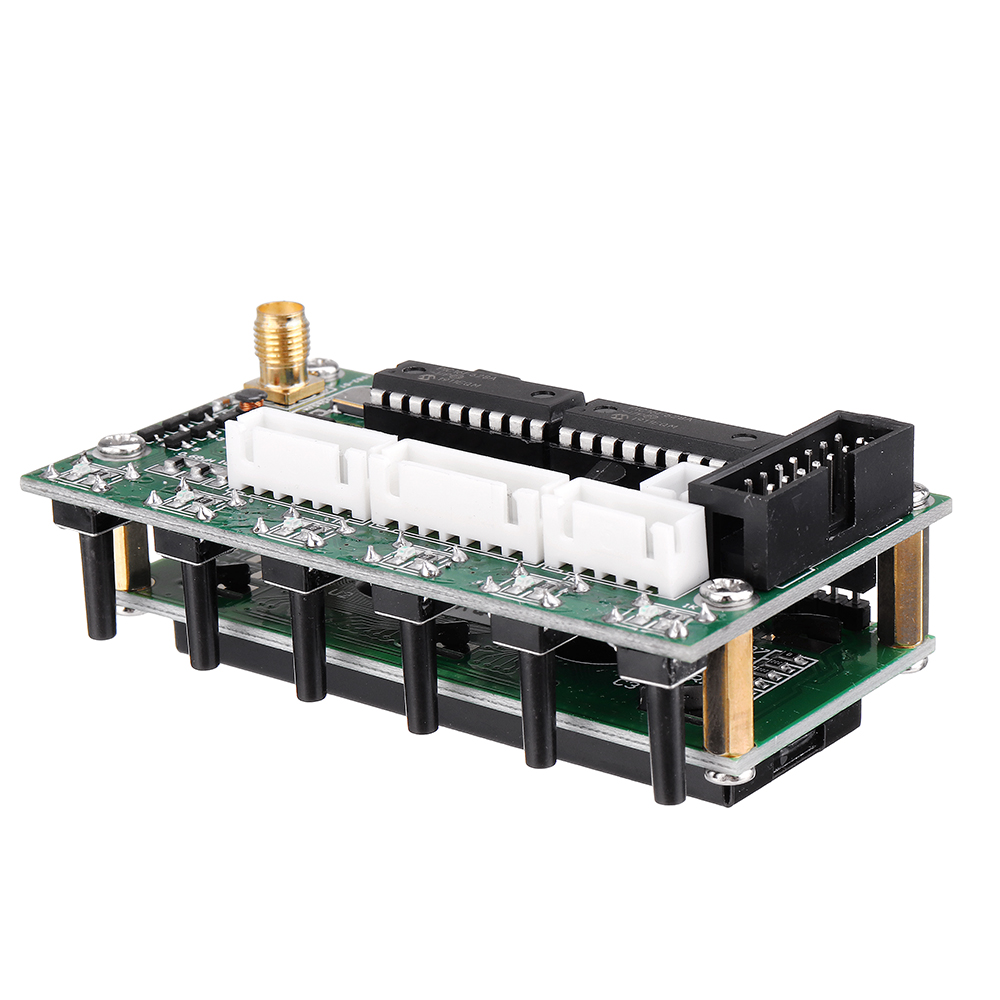

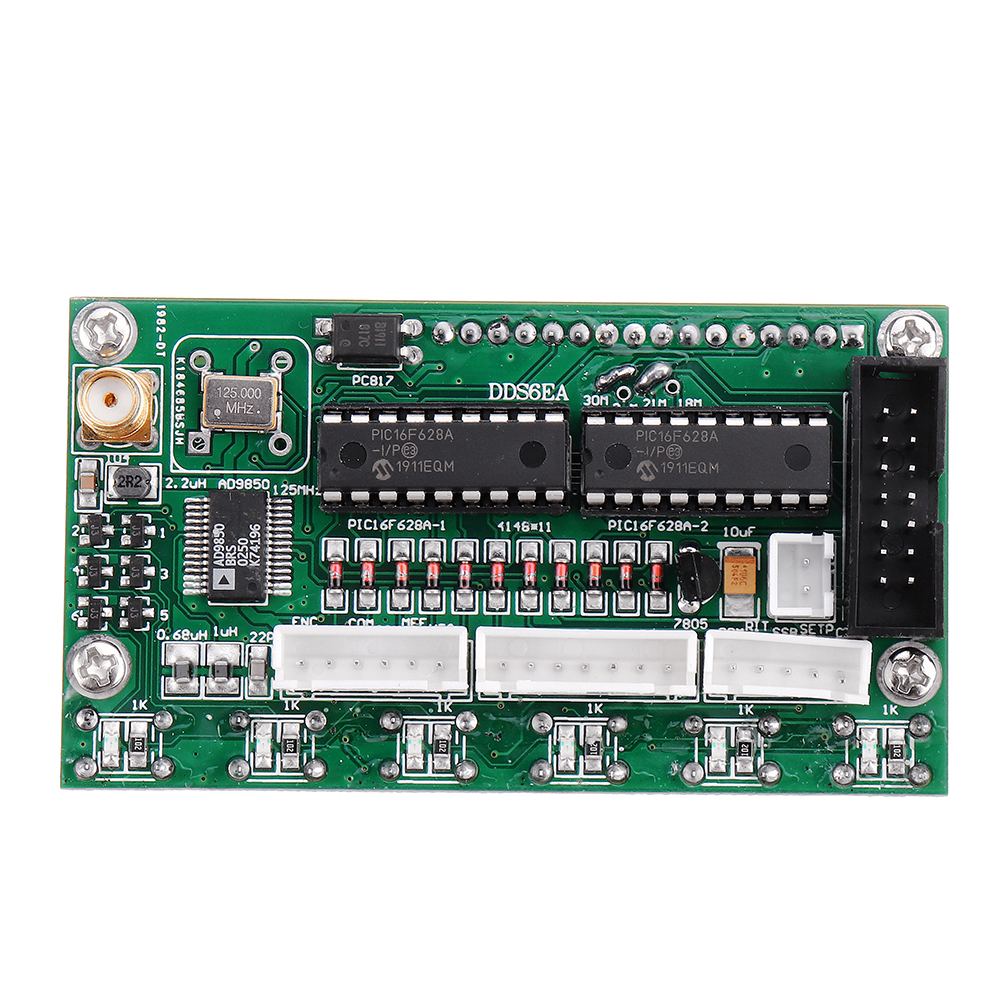

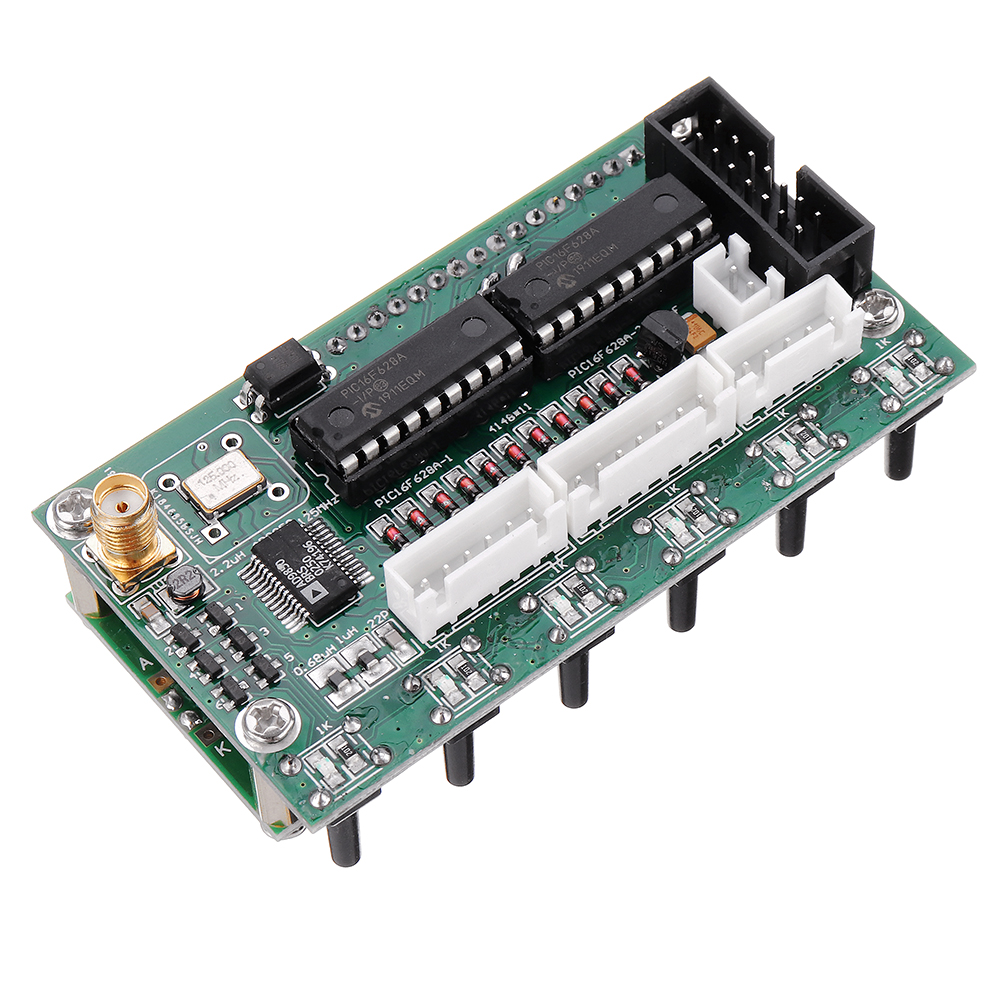

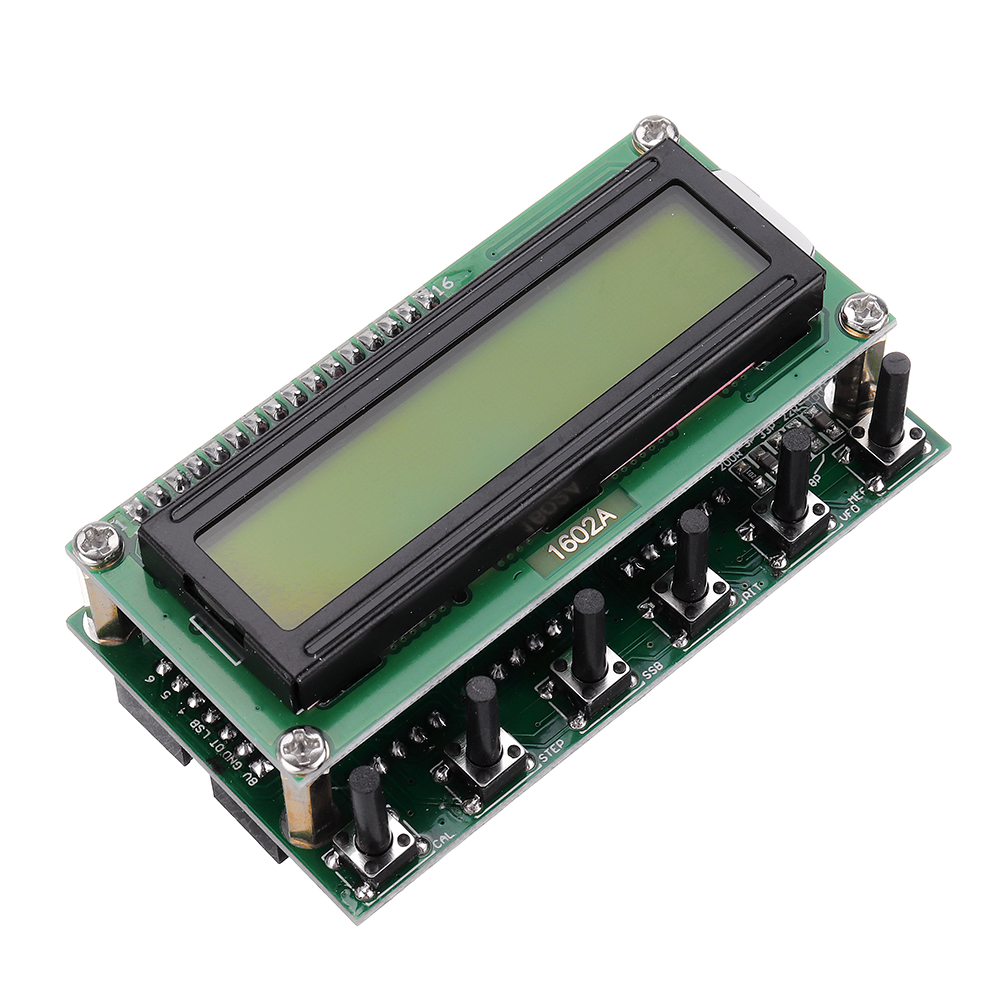

1 x AD9850 6 banden 0 ~ 55MHz DDS signaalgenerator
