Voorzien zijn van:

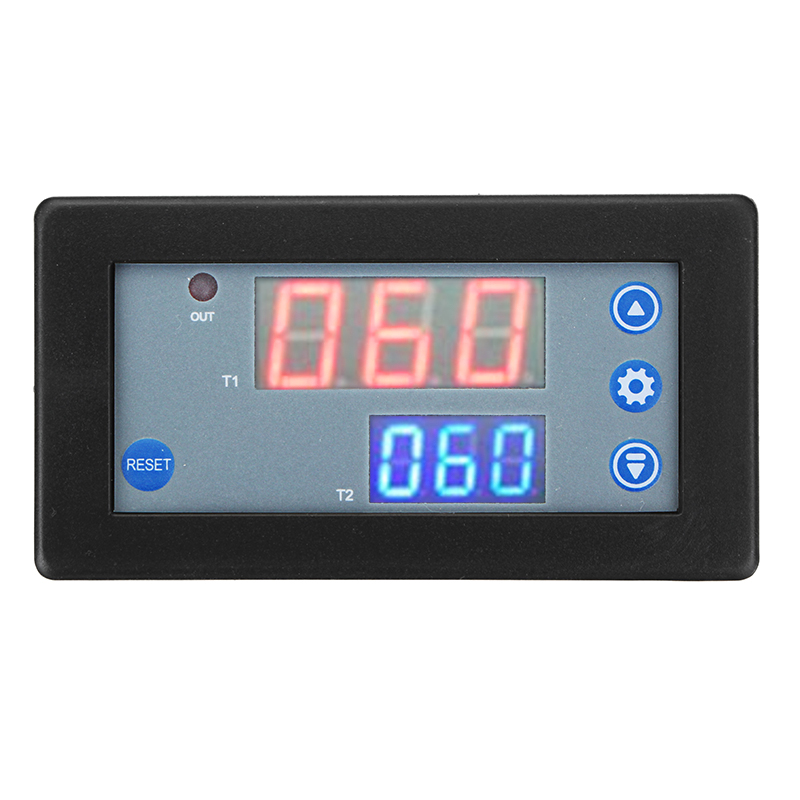

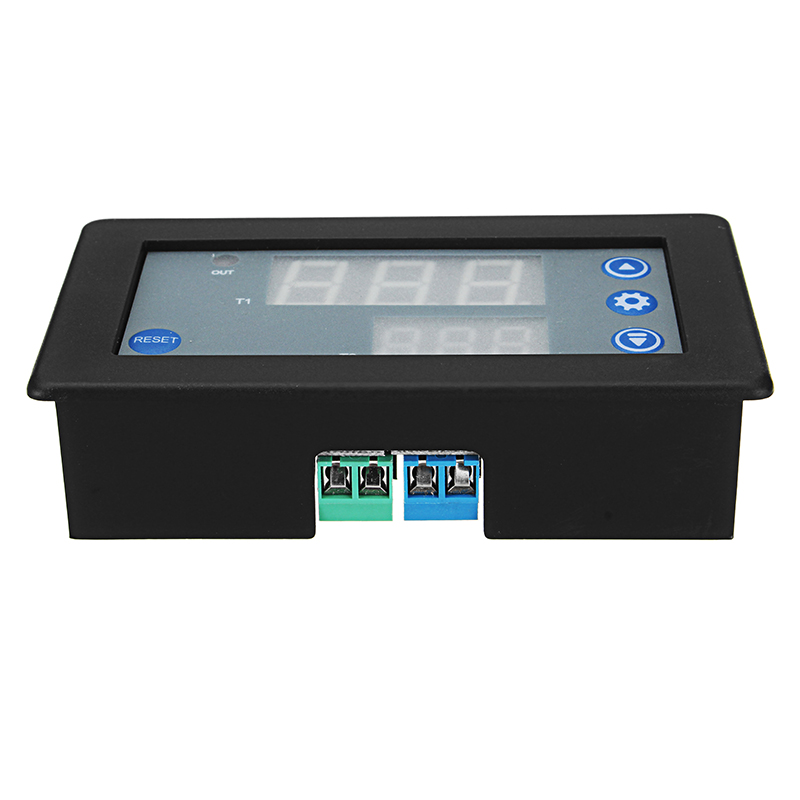

Productnaam: Timer
Beeldscherm: 76 * 34 mm Totale grootte: 97 * 52 * 30 mm
Voeding: DC 5V 12V 24V
Tijdbereik: 0-999S / 0-999M / 0-999H
Functies: Timing / vertraging / cyclus / beslaat meer dan 10 functies
Maximaal vermogen: maximale bedrijfsstroom 10A
Maximaal vermogen: 1500W
Met de hand:
1. Alvorens te gebruiken, wordt de gebruiker eraan herinnerd er aandacht aan te schenken. Na het instellen van de gegevens moet de gebruiker 6 seconden wachten. Na 6s slaat de module automatisch de gegevens van de geheugeninstelling op.
2. Druk eenmaal kort op de SET-knop om naar de tijdinstellingsmodus te gaan. De grote digitale buis flikkert. Druk op de plus- of min-knop om de timer-tijd T1 aan te passen. Nadat de T1-instelling is voltooid, drukt u nogmaals kort op de knop SET. De kleine LED knippert, stel de timer in T2, T2 tijd is ingesteld, druk nogmaals kort op de instellingsknop, het systeem slaat automatisch de geheugeninstellingstijd op of wacht 6s, 6s nadat de module de opgeslagen gegevens automatisch zal opslaan.
3. Houd de knop SET ingedrukt om de parameterinstellingsmodus te openen. Er zijn twee sets parameters voor de gebruiker om P0, P1 te selecteren. Druk in de huidige modus kort op de knop SET om tussen P0 en P1 te schakelen. Onder de parameter P0 kunt u de timingmodus instellen die geschikt is voor u door op de toets te drukken. Onder de P1-parameter kan de werkmodus worden ingesteld door op de toets te drukken.
4. P0--0: T1 timing tijdmodus is de tweede
5. P0--1: T1 timing tijdmodus is minuut
6. P0--2: T1 timing tijdmodus is uur
7. P1--0: relaisintrekking na vertraging T1 (timing T1)
8. P1--1: Relay releases na vertraging T1 (timing T1)
9. P1-2: na de vertraging Tl trekt het relais in (T1-timing) en na de vertraging T2 geeft het relais vrij (T2-timing) en eindigt het.
10. P1--3: het relais laat los (T1-timing) na vertraging T1 en relais (T2 timing) intrek na T2 vertraging.
11. P1--4: Na de vertraging T1 trekt het relais in (T1-timing) en na het vertragen van de tijd T2 laat het relais los (timing T2) en herhaalt het de cyclus.
12. P1--5: het relais laat los (T1-timing) na uitstel T1 en relay-pull-in (T2-timing) na T2-vertraging en herhaalt de cyclus.
Bijvoorbeeld:
Een klant heeft 10 seconden nodig om aan te zetten en 20 seconden uit, en herhaalt de cyclus. De instellingsmethode is als volgt:
T1 insteltijd 10, T2 inschakeltijd 20
P0-0 (timingbereik T1 is tweede)
P1-5 (de werkingsmodus van de timer is: eerst werken, dan stoppen en dan de cyclus herhalen)
Pakket bestaat uit:
1 x Timing Delay Relay Module
