instructies:

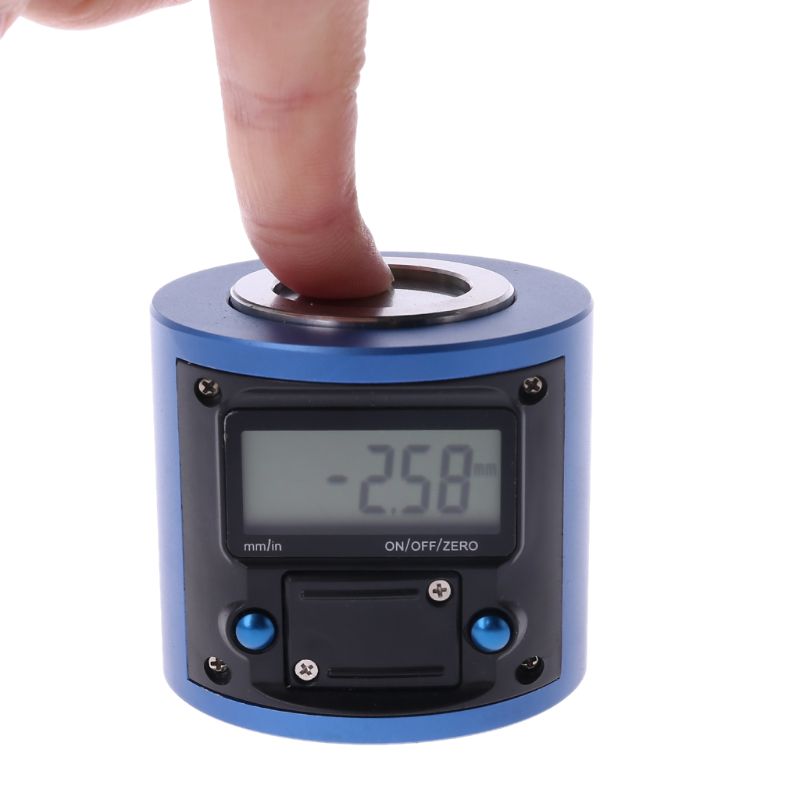

1. Druk vóór gebruik enkele keren op de snijas om te controleren of de schuif glad is.
2. Veeg de onderkant van het gereedschapinstelgereedschap schoon met de schone en zachte katoenen doek en het nulbasisoppervlak.
3. Veeg de werkbank of het werkstuk dat moet worden bepaald naar de afstand van de gereedschapspunt.
4. Plaats het gereedschapinstelgereedschap ondersteboven op de werkbank of het vlakke oppervlak en druk zachtjes naar beneden om ervoor te zorgen dat het nulstelbasisoppervlak en de werktafel of het vlak volledig zijn gemonteerd. Druk op de AAN / UIT / ZERO-toets om de nulpositie in te stellen. .
5. Nadat de nulpositie is ingesteld, plaatst u het gereedschapinstellingsgereedschap op de tafel of het werkstukvlak direct onder de punt van de machine, beweegt u de gereedschapspunt langzaam naar beneden, raakt u het oppervlak van de gereedschapsas aan en blijft u langzaam naar beneden aanpassen totdat de LCD De mate op het display is 0,00 mm. Op dit moment is de afstand van de punt tot de tafel of het vlak van het werkstuk 50 mm + / 0,01 mm. Zet nu de Z-as op het apparaat op nul, verplaats vervolgens de Z-as van het apparaat naar een veilige afstand, breng het gereedschap naar het gereedschap en verplaats de Z-as vervolgens naar de eerder ingestelde nulpositie. Op dit moment bereikt de tooltip de werkbank. Of de afstand van het werkstukvlak is 50 +/- 0,01 mm. Pas de afstand van de gereedschapspunt tot het werkoppervlak of het werkstukvlak aan volgens de werkelijke behoeften om de gereedschapsinstelling te voltooien.
Kenmerken:

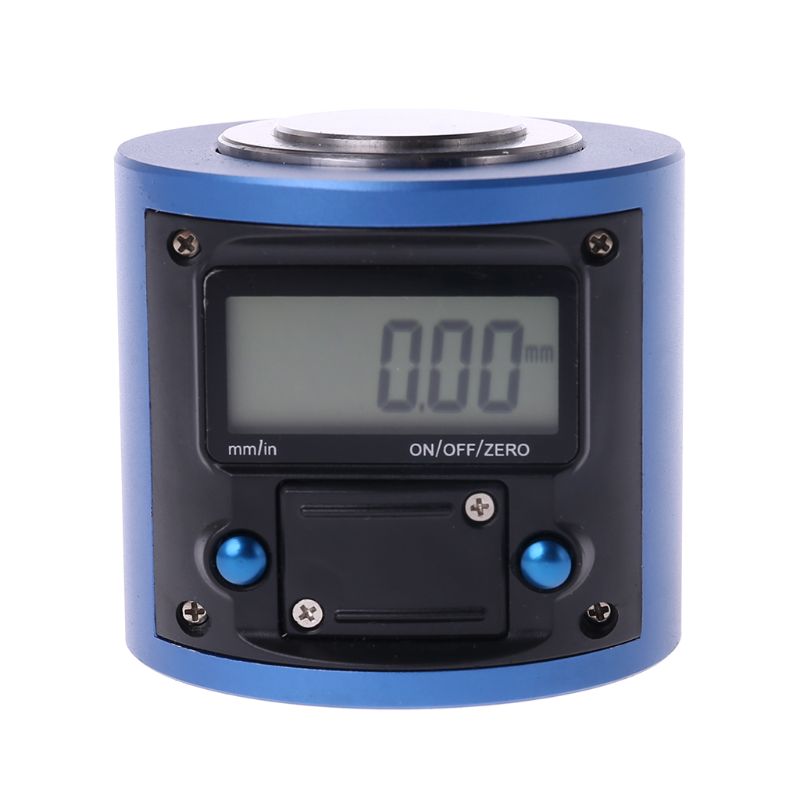

1. Groot scherm LCD-scherm, duidelijk en gemakkelijk te lezen
2. Mm / in-knop; tik in de ingeschakelde toestand op deze knop om de metrische inch-eenheid te converteren
3. AAN / UIT / NUL: druk kort op deze knop om te starten en op nul te zetten; houd 3 seconden lang ingedrukt om uit te schakelen.
4. Aangedreven door een 1,5 v knoopbatterij (niet inbegrepen)

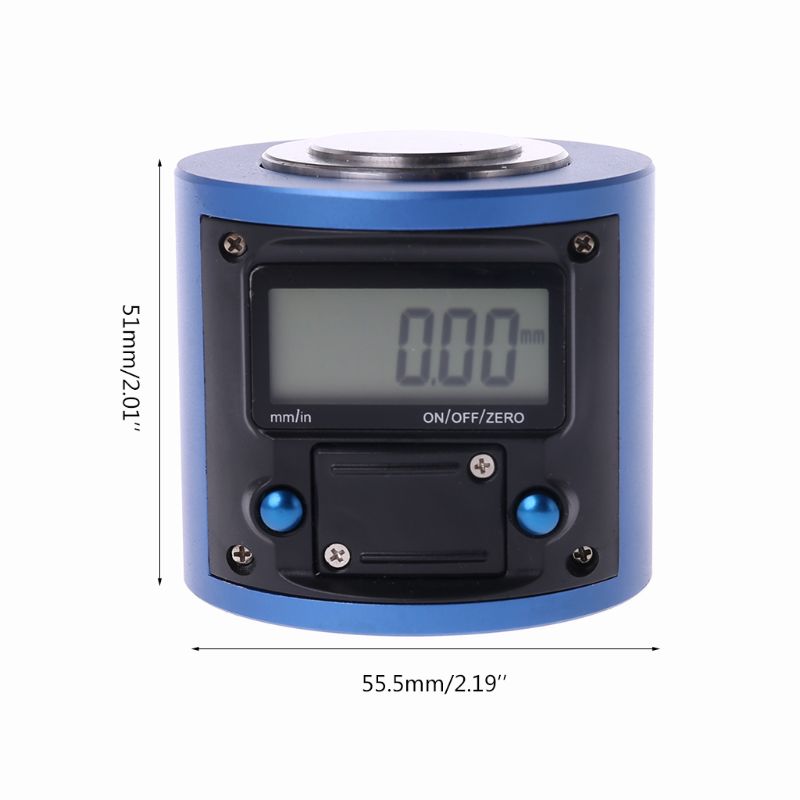

5. Lichaamslengte 50 mm
6. Bereik 5 mm
7. Leesresolutie: 0,01 mm / 0,0005 "
8. Herhaalbaarheid: 0,01 mm / 0,0005 "
Pakket inbegrepen:
1 * Z Axis Tool Dial Zero Pre-Setter Gage
1 * Box

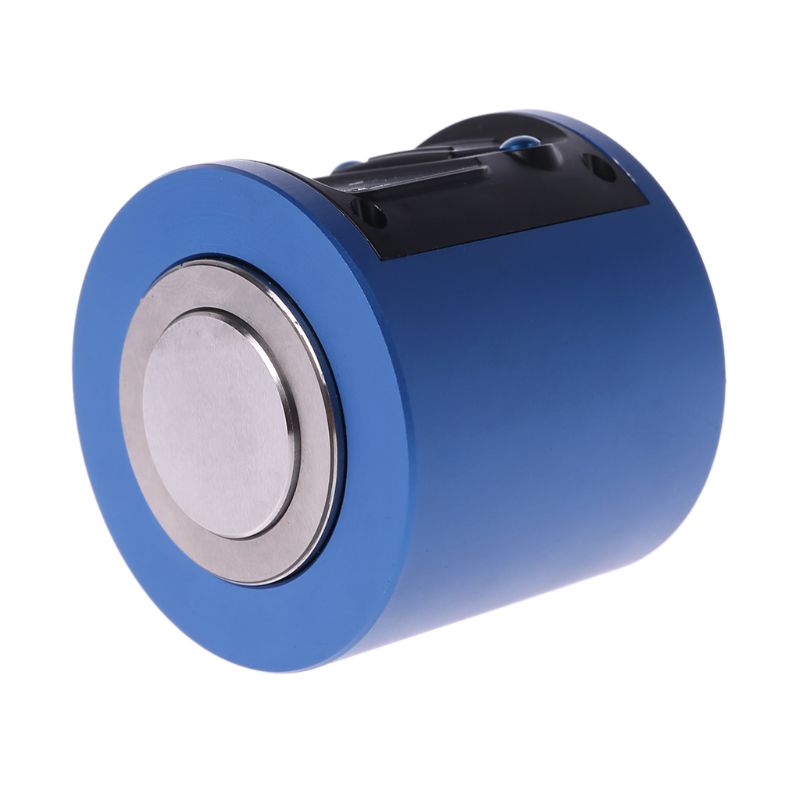

Details afbeeldingen:
