Pakketlijst: http://files.banggood.com/2017/11/LIST.xlsx
debugging:

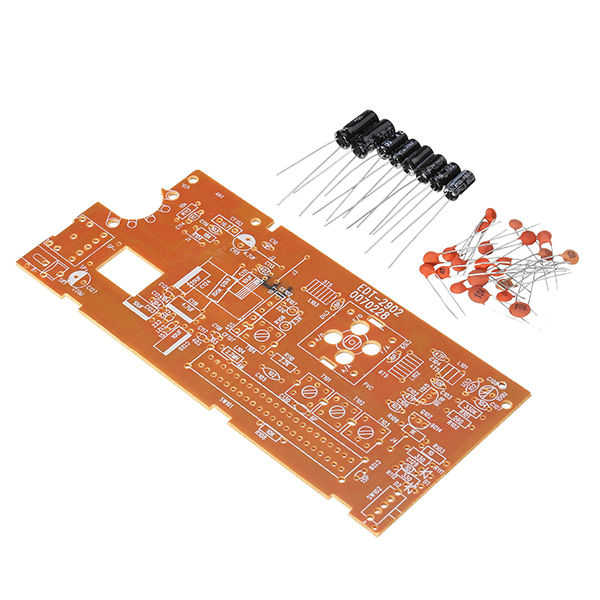

1) Foutopsporing in de FM-band: Plaats de gemonteerde printplaat in de testbank. Zet de schakelaar op ON, draai de bandselectie naar FM, D1 LED-lampje.
De eerste stap: pas het ontvangstfrequentiebereik aan, pas de quadruple variabele condensator aan het laagste uiteinde aan, de FM-frequentie van de teststandweergave, gebruik een tool om de L103 oscillatiespoel aan te passen zodat de figuur ongeveer 69 MHZ laat zien, en pas daarna de quadruple variabele condensator aan frequentie display de meest high-end, gebruik de tool om de variabele condensator aan te passen om de weergave frequentie op 108,5 MHZ of zo te maken, herhaaldelijk aangepast om de FM-frequentie in bereik 69-108,5 MHZ te maken.
De tweede stap: pas de gevoeligheid aan, stel de variabele condensator in op ongeveer 80 MHZ, ontvang een radio en stel de L102-spoel in om de luidsprekeruitgang maximaal geluid te laten maken, stel vervolgens de viervoudige variabele condensator in op ongeveer 106 MHZ, ontvang een radiostation en pas de viervoudige aan variabele condensator Trim frequentie selectie circuit condensator om de luidsprekeruitgang maximaal te maken, herhaalde bovenstaande aanpassingen om het beste gevoeligheidseffect te bereiken.
2) Debuggen van de middengolfband:
De eerste stap: pas het ontvangstfrequentiebereik aan, zet de bandselectieschakelaar op MW-positie, D2 LED-lampje. Pas de quadruple variabele condensator aan het laagste uiteinde aan, en de teststand toont de frequentie van de middelste golf. Gebruik een tool om de T101-oscillatie aan te passen om deze op ongeveer 515KHZ weer te geven. Stel de viervoudige variabele condensator in op de weergavepoort met de hoogste frequentie, gebruik het gereedschap om de AM-trimcondensator aan te passen om de frequentie op ongeveer 1640 KHz te krijgen, herhaalde aanpassingen om de frequentie in het bereik van 515-1640KHz te krijgen.
De tweede stap: pas de gevoeligheid aan, stel de variabele condensator in op ongeveer 600 KHz, ontvang een radio-AM, stel de AMANT-spoel in om de luidsprekeruitgang maximaal te laten klinken, pas dan de viervoudige variabele condensator aan tot ongeveer 1400 KHz, ontvang een radio, stel de viervoudige variabele condensator om de luidsprekeruitgang het maximale geluid te maken, herhaaldelijk de bovenstaande foutopsporingsgevoeligheid om de beste resultaten te bereiken.
3) Foutopsporing in de korte band: kortegolf maakt gebruik van een hoogfrequent versterkercircuit dat doet niet nodig om de gevoeligheid aan te passen, hoeft alleen maar aan te passen frequentie.

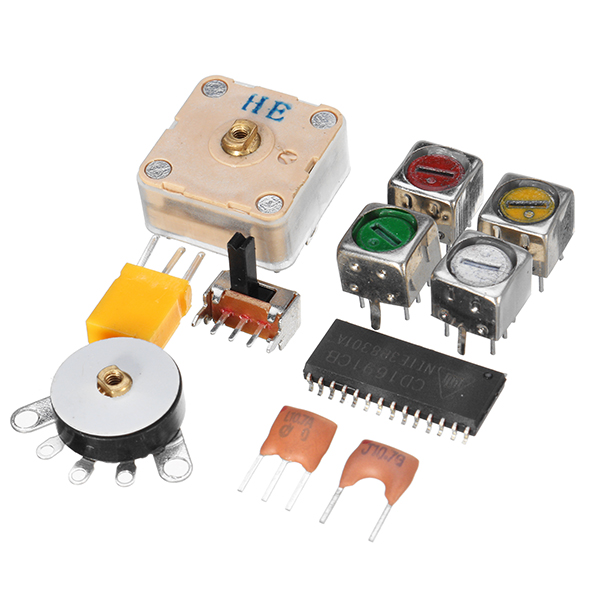

Frequentie aanpassing: na afwerking het debuggen in de middengolf, en druk dan de schakelaar naar de SW1 positie, maak de quadruple variabele condensator naar het laagste einde, stem T102 (groen) kortegolf af, laat het laten zien het frequentiebereik van 5,7 MHZ, kortegolf 1-4 automatisch synchroniseren. Druk vervolgens op de schakelaar naar SW7 positie, pas T103 (wit) kortegolffrequentie aan om de frequentie weer te geven op ongeveer 18,5 MHZ, kortegolf 5-7 automatische synchronisatie.
4) AM IF Week T104 aanpassing: Zoek een sterk signaal kortegolf radio, pas T104 (geel) aan om de luidsprekeruitgang maximaal te maken en de duidelijkste.
5) Voer de ingebruikname uit, zet de aan / uit-schakelaar op UIT om de stroom uit te schakelen en uit de teststandaard te halen.
debugging:
1) Foutopsporing in de FM-band: Plaats de gemonteerde printplaat in de testbank. Zet de schakelaar op ON, draai de bandselectie naar FM, D1 LED-lampje.
De eerste stap: pas het ontvangstfrequentiebereik aan, pas de quadruple variabele condensator aan het laagste uiteinde aan, de FM-frequentie van de teststandweergave, gebruik een tool om de L103 oscillatiespoel aan te passen zodat de figuur ongeveer 69 MHZ laat zien, en pas daarna de quadruple variabele condensator aan frequentie display de meest high-end, gebruik de tool om de variabele condensator aan te passen om de weergave frequentie op 108,5 MHZ of zo te maken, herhaaldelijk aangepast om de FM-frequentie in bereik 69-108,5 MHZ te maken.
De tweede stap: pas de gevoeligheid aan, stel de variabele condensator in op ongeveer 80 MHZ, ontvang een radio en stel de L102-spoel in om de luidsprekeruitgang maximaal geluid te laten maken, stel vervolgens de viervoudige variabele condensator in op ongeveer 106 MHZ, ontvang een radiostation en pas de viervoudige aan variabele condensator Trim frequentie selectie circuit condensator om de luidsprekeruitgang maximaal te maken, herhaalde bovenstaande aanpassingen om het beste gevoeligheidseffect te bereiken.
2) Debuggen van de middengolfband:
De eerste stap: pas het ontvangstfrequentiebereik aan, zet de bandselectieschakelaar op MW-positie, D2 LED-lampje. Pas de quadruple variabele condensator aan het laagste uiteinde aan, en de teststand toont de frequentie van de middelste golf. Gebruik een tool om de T101-oscillatie aan te passen om deze op ongeveer 515KHZ weer te geven. Stel de viervoudige variabele condensator in op de weergavepoort met de hoogste frequentie, gebruik het gereedschap om de AM-trimcondensator aan te passen om de frequentie op ongeveer 1640 KHz te krijgen, herhaalde aanpassingen om de frequentie in het bereik van 515-1640KHz te krijgen.
De tweede stap: pas de gevoeligheid aan, stel de variabele condensator in op ongeveer 600 KHz, ontvang een radio-AM, stel de AMANT-spoel in om de luidsprekeruitgang maximaal te laten klinken, pas dan de viervoudige variabele condensator aan tot ongeveer 1400 KHz, ontvang een radio, stel de viervoudige variabele condensator om de luidsprekeruitgang het maximale geluid te maken, herhaaldelijk de bovenstaande foutopsporingsgevoeligheid om de beste resultaten te bereiken.
3) Foutopsporing in de korte band: kortegolf maakt gebruik van een hoogfrequent versterkercircuit dat doet niet nodig om de gevoeligheid aan te passen, hoeft alleen maar aan te passen frequentie.
Frequentie aanpassing: na afwerking het debuggen in de middengolf, en druk dan de schakelaar naar de SW1 positie, maak de quadruple variabele condensator naar het laagste einde, stem T102 (groen) kortegolf af, laat het laten zien het frequentiebereik van 5,7 MHZ, kortegolf 1-4 automatisch synchroniseren. Druk vervolgens op de schakelaar naar SW7 positie, pas T103 (wit) kortegolffrequentie aan om de frequentie weer te geven op ongeveer 18,5 MHZ, kortegolf 5-7 automatische synchronisatie.
4) AM IF Week T104 aanpassing: Zoek een sterk signaal kortegolf radio, pas T104 (geel) aan om de luidsprekeruitgang maximaal te maken en de duidelijkste.
5) Voer de ingebruikname uit, zet de aan / uit-schakelaar op UIT om de stroom uit te schakelen en uit de teststandaard te halen.
Pakket inbegrepen:

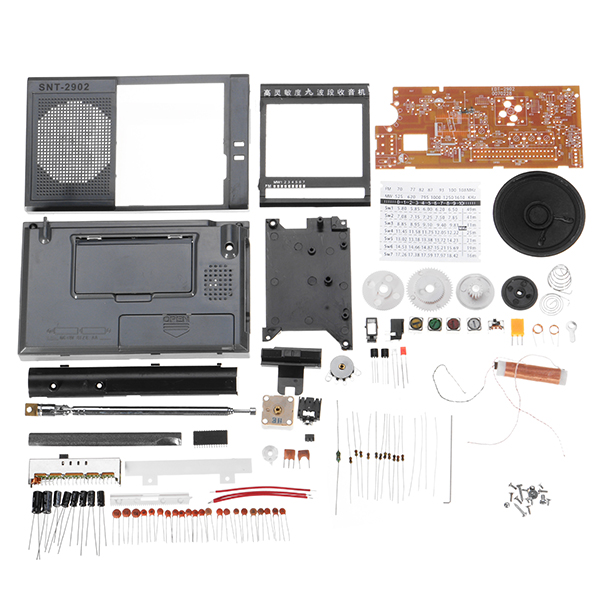

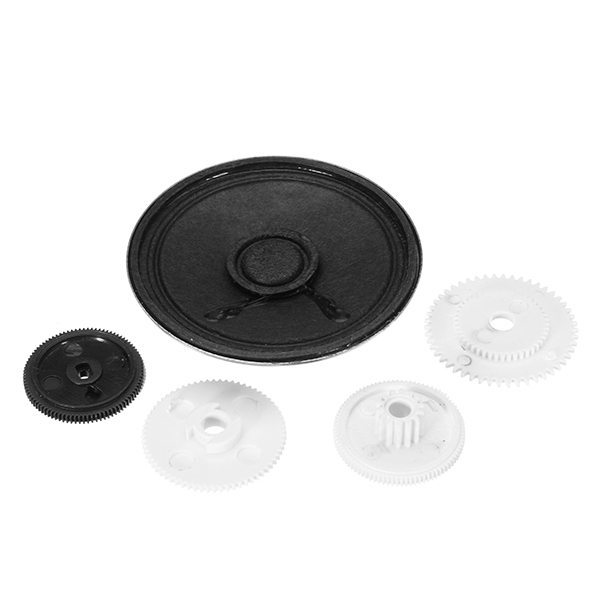

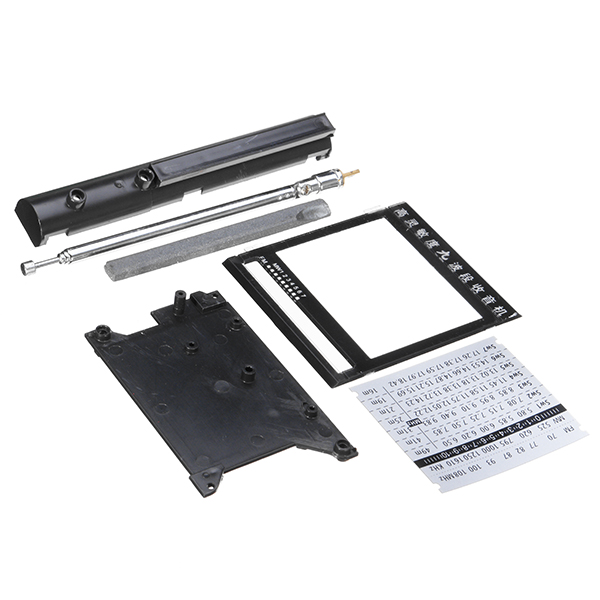

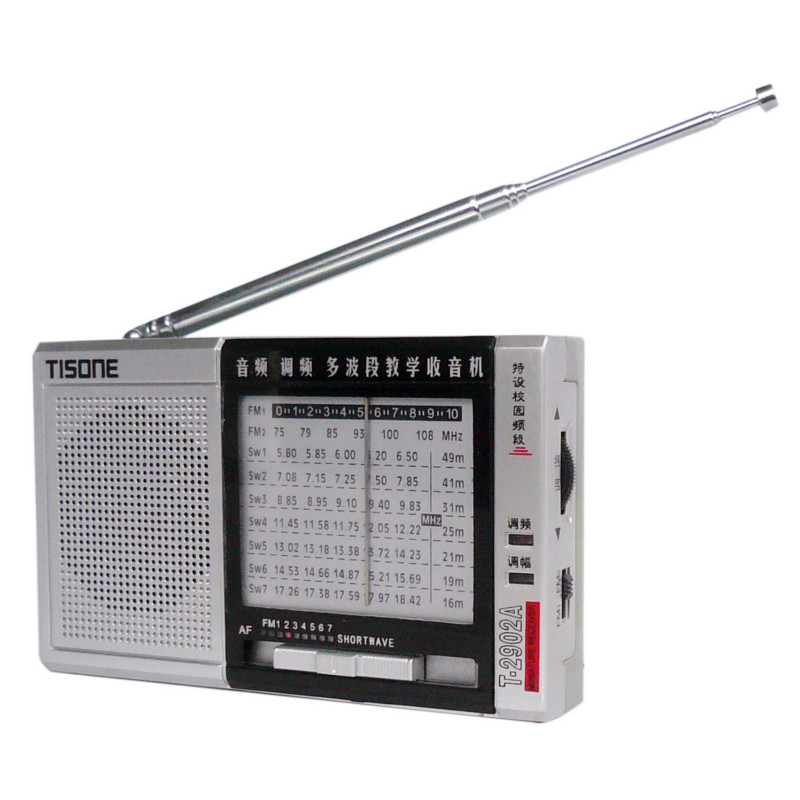

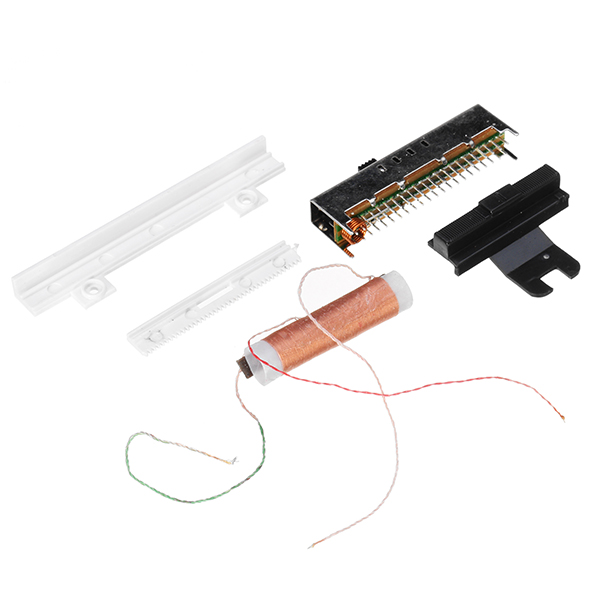

1 x DIY EDT-2902 Multiband-radiotoestel
