Omschrijving:
Het circuit bestaat uit comparator U1B, ontlaadtransistor Q1, Q2, etc. Stel de voorwaartse ingang van de comparator in op Uc, (Uc = 0.632E,
De Rref wordt aangepast en de gemeten condensator CEx wordt verbonden met de omgekeerde ingangsaansluiting. Wanneer de pen van P15 laag staat, ontlaadt de condensator.
Merk op dat de trekstroom van 51 enkele chippen erg klein is en Q1 niet direct kan worden aangedreven, anders zal de ontladingstijd erg lang zijn.
Wanneer de P15-pin van de MCU op hoog niveau staat, laadt de condensatorlading, wanneer deze wordt opgeladen tot Uc, de comparator uit en triggert zich buiten de MCU.
De capaciteit kan worden berekend door de laadtijd en de laadweerstand te meten.
Parameter:

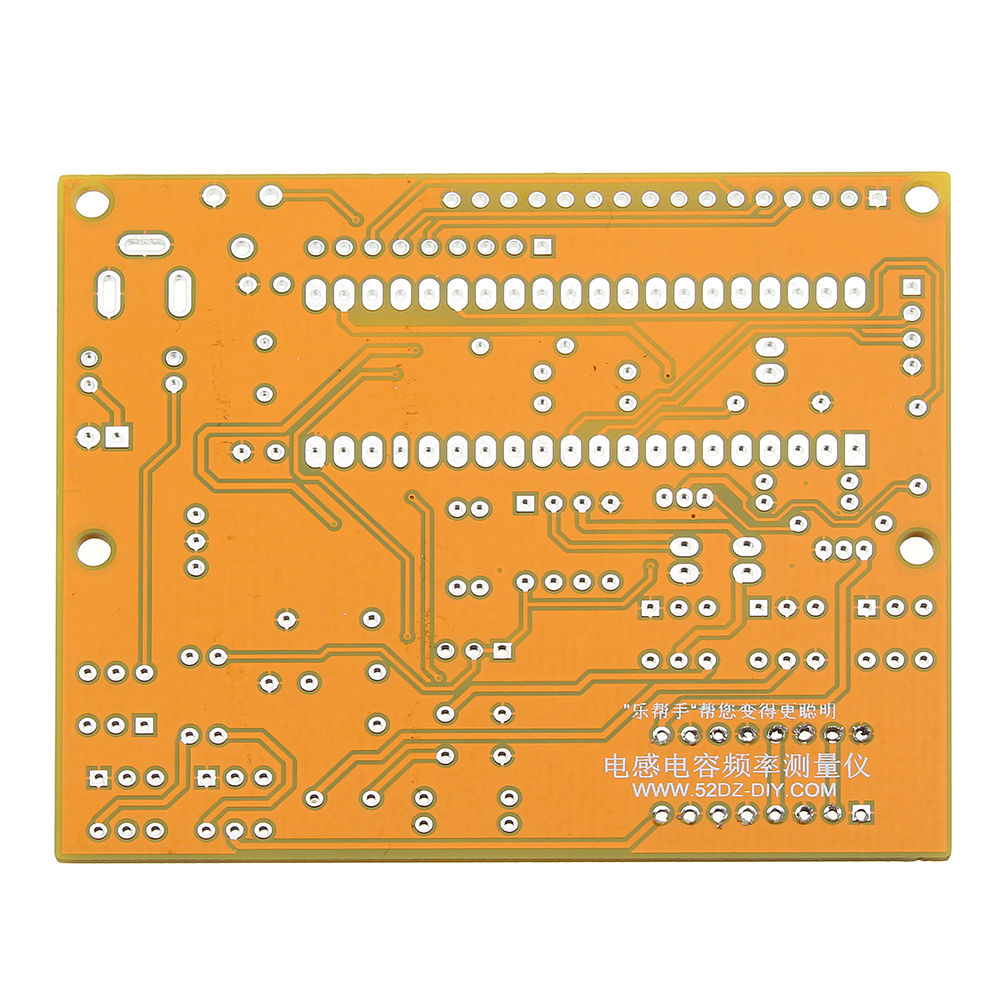

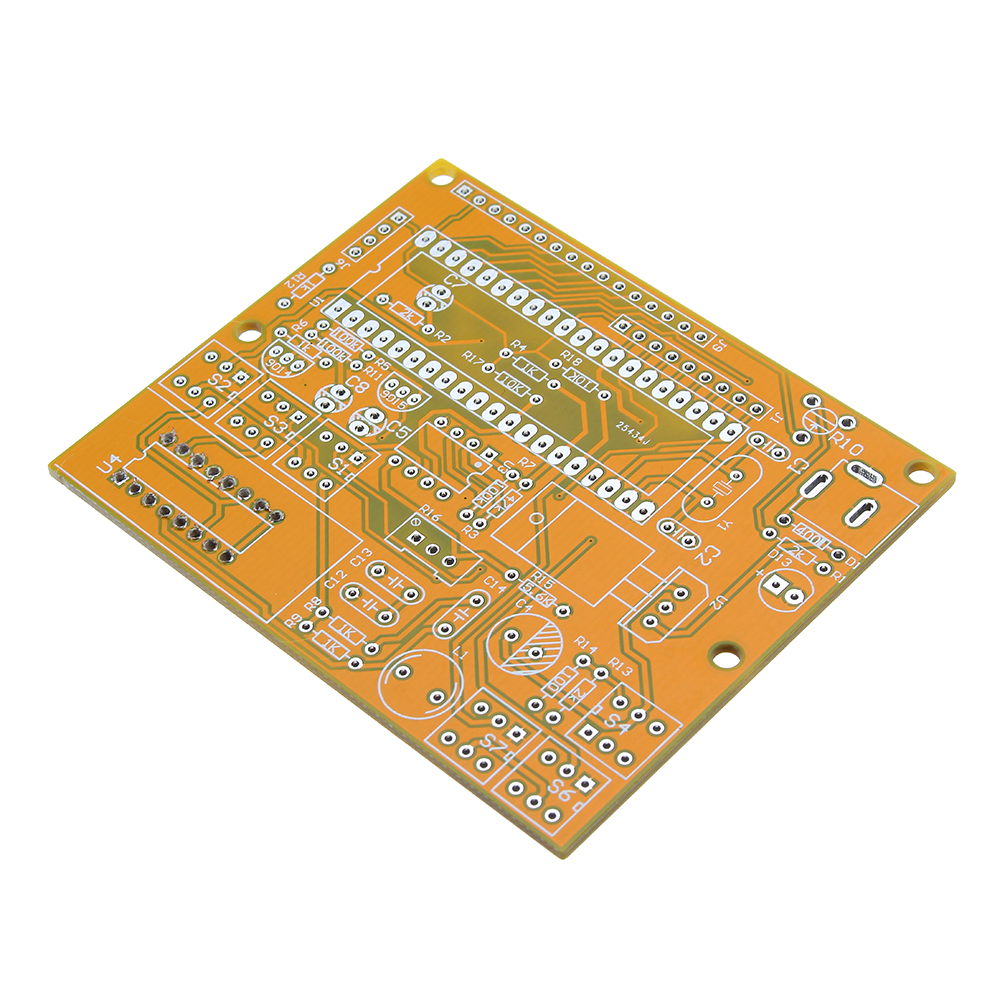

Raadsgrootte: 8 * 6CM;
Voedingsspanning: DC 9-12V (het voedingsbereik is nog steeds relatief breed)
Meetbereik:
Inductantie meetbereik: 0,1μH -------- 1H
Meetbereik kleine capaciteit: 1pF ------- 2.2μF (geen polariteitscondensator)
Frequentie meetbereik: 20Hz ------ 400KHz (gemeten klein signaal)
Elektrolytische capaciteitsmeetbereik: 0,5μF - 12000μF (elektrolytische condensator)
F theoretische frequentiemeting 0-500k, bemonsteringsfout binnen een paar hz, maar er zijn bepaalde vereisten voor het ingangssignaal, omdat de Schmidt-trigger niet wordt gebruikt, dus deze wordt alleen gebruikt om de ideale golfvorm te meten met minder gebruikelijke modusinterferentie.
Let op de volgende punten:
1. Omdat het een doe-het-zelfproduct is, is er geen afronding en valse optimalisatie van meetwaarden. De werkelijke testwaarde zijn realtime gegevens en de mantisse blijft normaal springen;
2. Test contact zoveel mogelijk om betrouwbaar en goed te zijn;
3. Na het testen van de te testen componenten, laat de test los en vermijd handinterferentie om de aflezing te beïnvloeden.
4. De voeding is kritisch. Een slechte stroomtoevoer kan de testfout en datajitter verhogen, wat de 393-chip ernstig kan beschadigen. Het wordt daarom aanbevolen om onze aanbevolen voeding te gebruiken.
5.Omdat er geen standaard meetinstrument bij de hand is, is het onmogelijk om de testnauwkeurigheid van dit product te meten. Dit product wordt gebruikt voor algemene programmering, leren en productie. Als u hoge precisie nodig heeft, moet u deze niet kopen. Dank je.
Parameter:
Raadsgrootte: 8 * 6CM;
Voedingsspanning: DC 9-12V (het voedingsbereik is nog steeds relatief breed)
Meetbereik:
Inductantie meetbereik: 0,1μH -------- 1H
Meetbereik kleine capaciteit: 1pF ------- 2.2μF (geen polariteitscondensator)
Frequentie meetbereik: 20Hz ------ 400KHz (gemeten klein signaal)
Elektrolytische capaciteitsmeetbereik: 0,5μF - 12000μF (elektrolytische condensator)
F theoretische frequentiemeting 0-500k, bemonsteringsfout binnen een paar hz, maar er zijn bepaalde vereisten voor het ingangssignaal, omdat de Schmidt-trigger niet wordt gebruikt, dus deze wordt alleen gebruikt om de ideale golfvorm te meten met minder gebruikelijke modusinterferentie.
Let op de volgende punten:
1. Omdat het een doe-het-zelfproduct is, is er geen afronding en valse optimalisatie van meetwaarden. De werkelijke testwaarde zijn realtime gegevens en de mantisse blijft normaal springen;
2. Test contact zoveel mogelijk om betrouwbaar en goed te zijn;
3. Na het testen van de te testen componenten, laat de test los en vermijd handinterferentie om de aflezing te beïnvloeden.
4. De voeding is kritisch. Een slechte stroomtoevoer kan de testfout en datajitter verhogen, wat de 393-chip ernstig kan beschadigen. Het wordt daarom aanbevolen om onze aanbevolen voeding te gebruiken.
5.Omdat er geen standaard meetinstrument bij de hand is, is het onmogelijk om de testnauwkeurigheid van dit product te meten. Dit product wordt gebruikt voor algemene programmering, leren en productie. Als u hoge precisie nodig heeft, moet u deze niet kopen. Dank je.

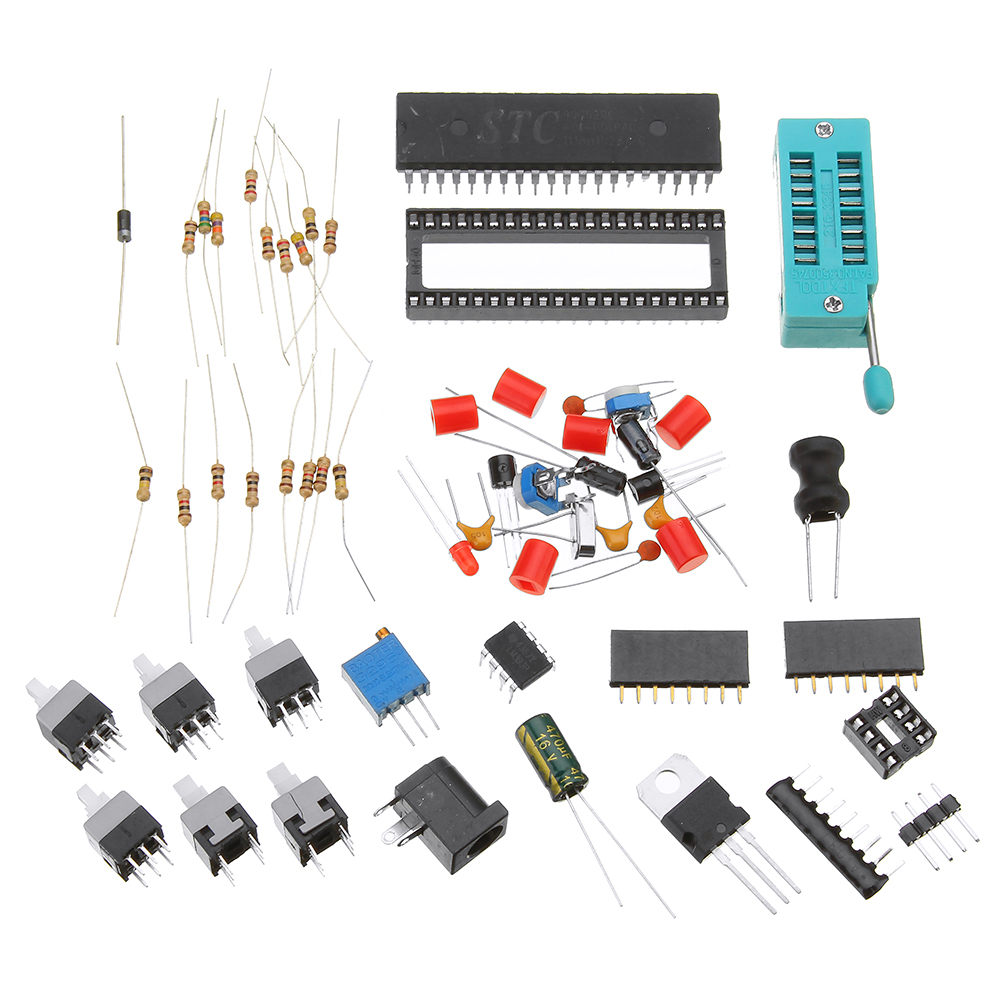

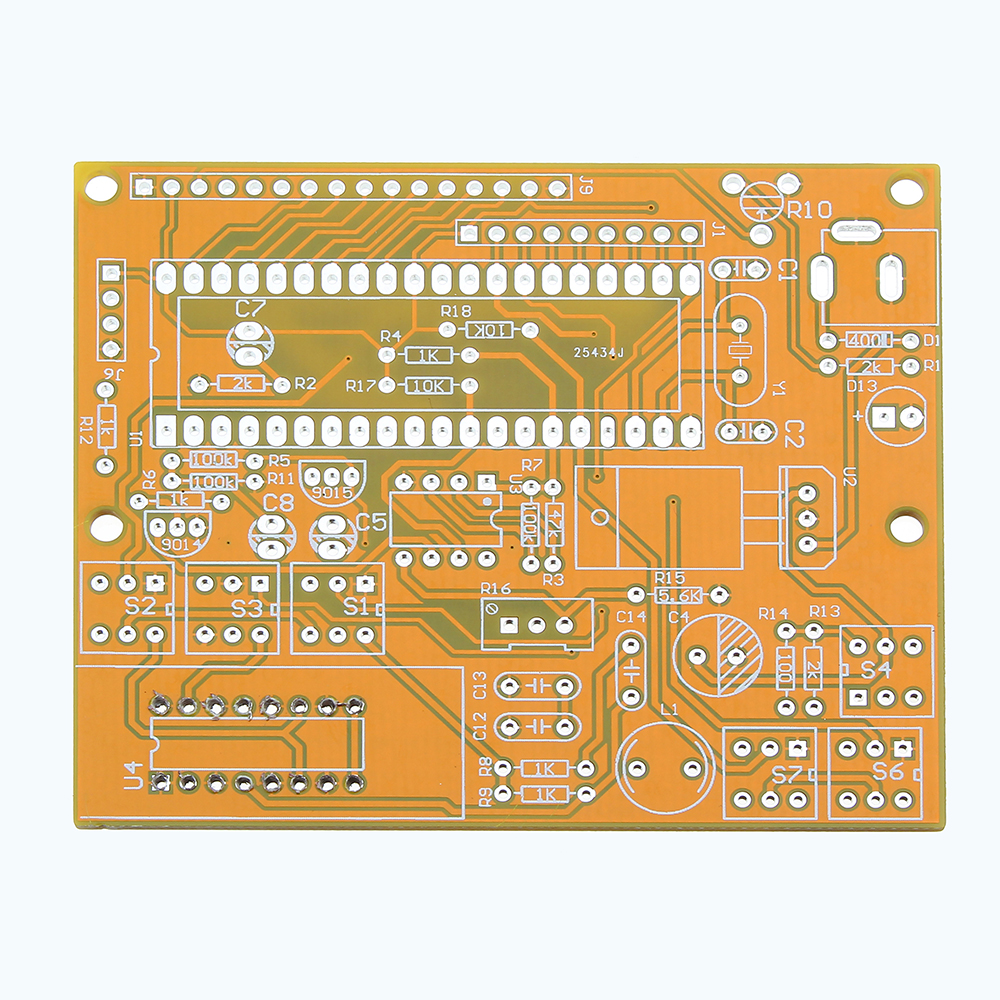

| Naam | Parameter | PCB-markering | Aantal stuks |
| Weerstand | 1K | R4 R8 R9 R11 R12 | 5 |
| 10K | R2 R17 R18 | 3 | |
| 100K | R5-R7 | 3 | |
| 2K | R1 R13 | 2 | |
| 100ohm | R14 | 1 | |
| 47K | R3 | 1 | |
| 5.6K | R15 | 1 | |
| Instelbare potentiometer | 502 (5k) | RP1 | 1 |
| IC | 89C51 | U1 | 1 |
| LM393 | U2 | 1 | |
| Inductor | 100uh | L1 | 1 |

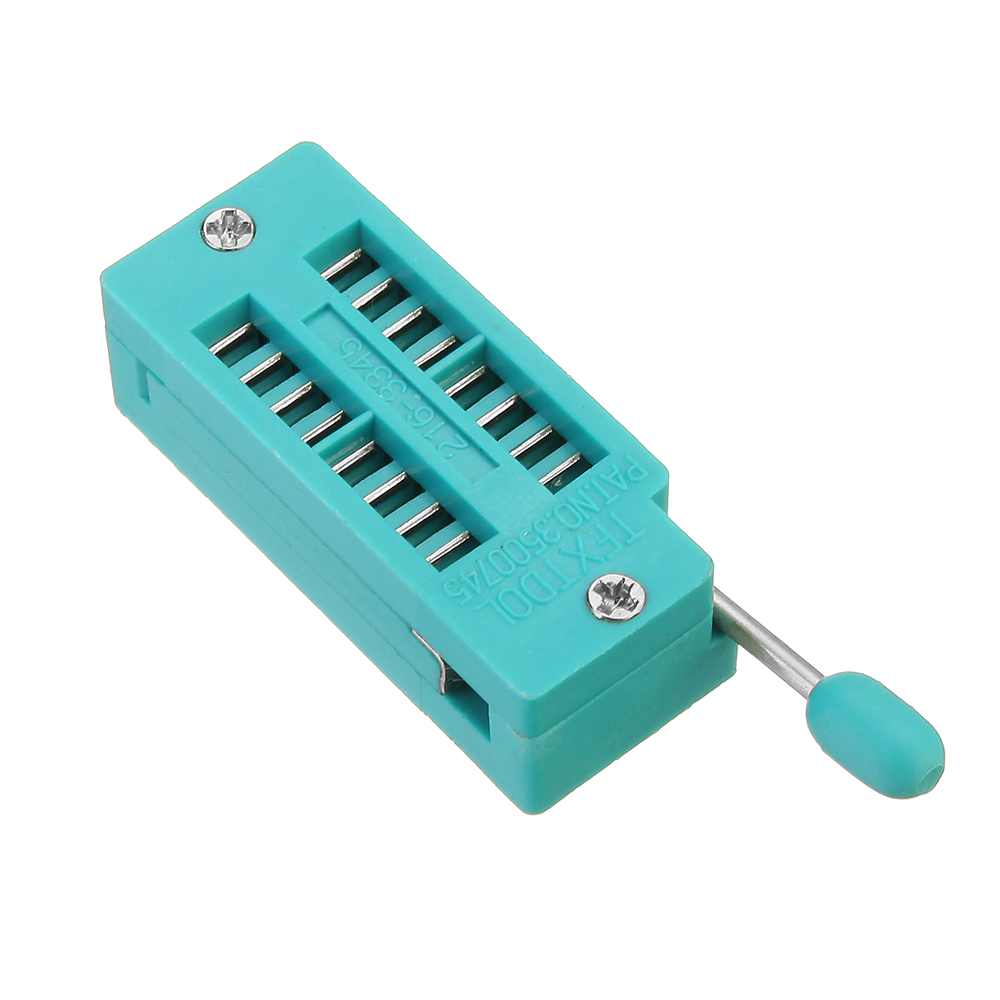

| DIP 16-gaats | 1 | ||
| Zelfblokkerende schakelaar | 5 | ||
| Elektrolytische condensator | 470UF | C4 | 1 |
| 10UF | C7 | 1 | |
| 1UF | C5 | 1 | |
| Monolithische condensator | 105 | C14 | 1 |
| Kristal | 12MHz | 496.952 | 1 |
| Diode | IN4007 | D1 | 1 |
| Weerstandspakketten | 10K | J1 | 1 |
| Verstelbare weerstand | 10K | RP | 1 |
| LED | 3MM red | D5 | 1 |

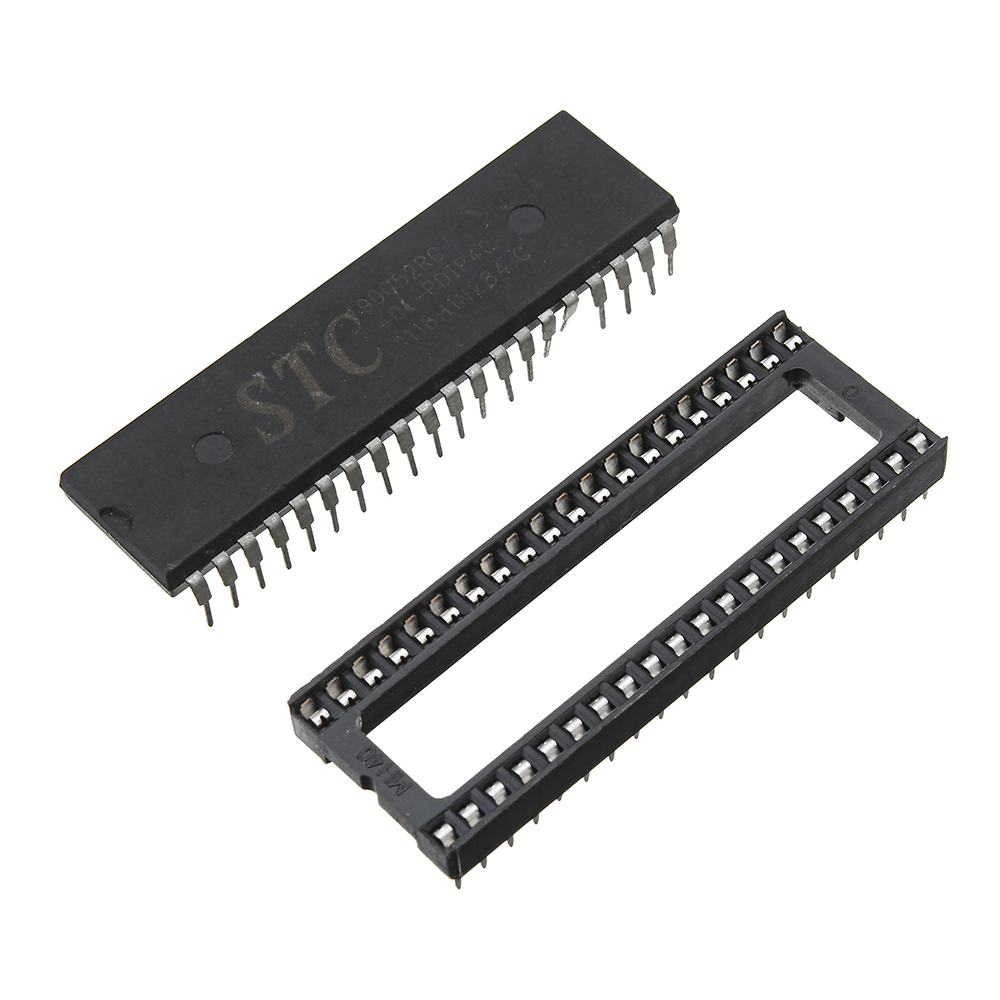

| IC-aansluiting | 40P | U1 | 1 |
| 8P | U2 | 1 | |
| Keramische condensator | 102 | C12 C13 | 2 |
| 22P | C1 C2 | 2 | |
| regelaar | 7805 | V1 | 1 |

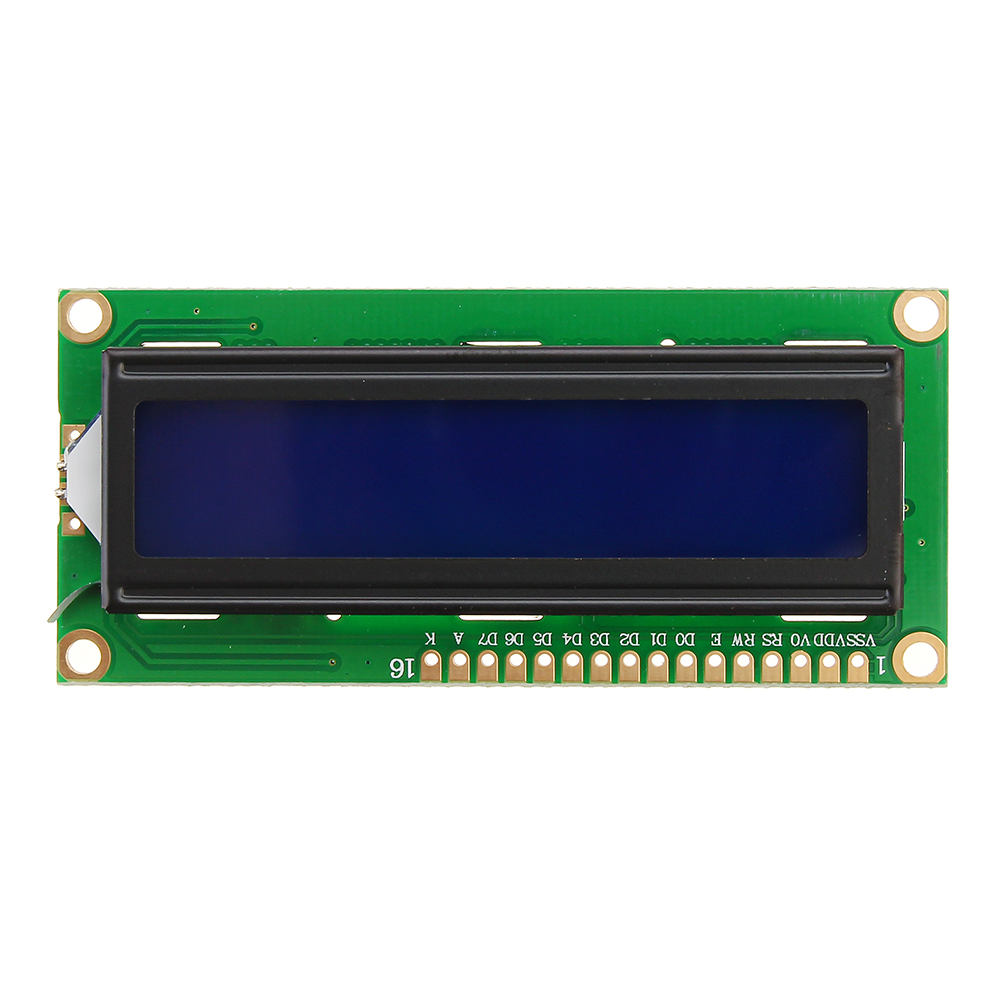

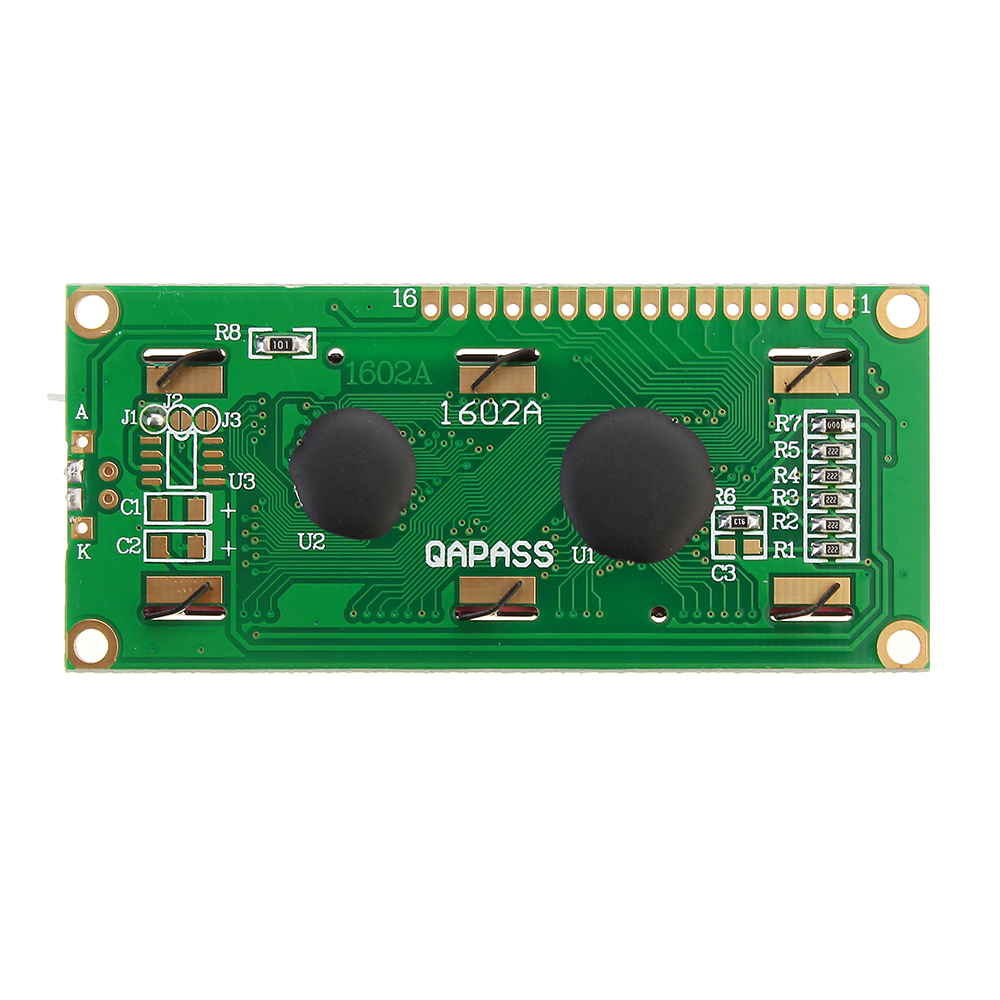

| LCD scherm | 505.642 | 1 | |
| Transistor | 9015 | Q1 | 1 |
| 9014 | Q2 | 1 | |
| Zelfblokkerende schakelkap | 6 | ||
| Stopcontact | DC5.5V | 1 | |
| Vrouwelijke pin header | 16p | JP1 | 1 |
| Pin | 4P | 1 |

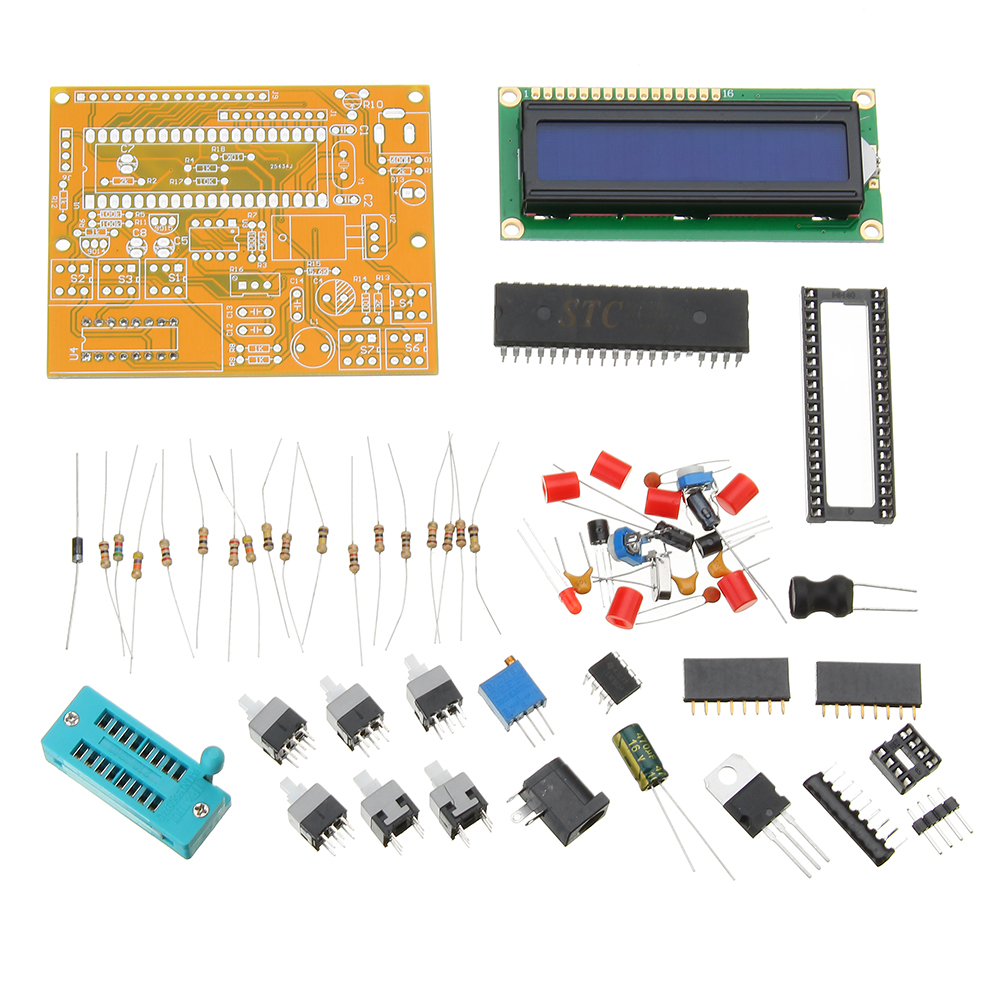

Pakket inbegrepen:

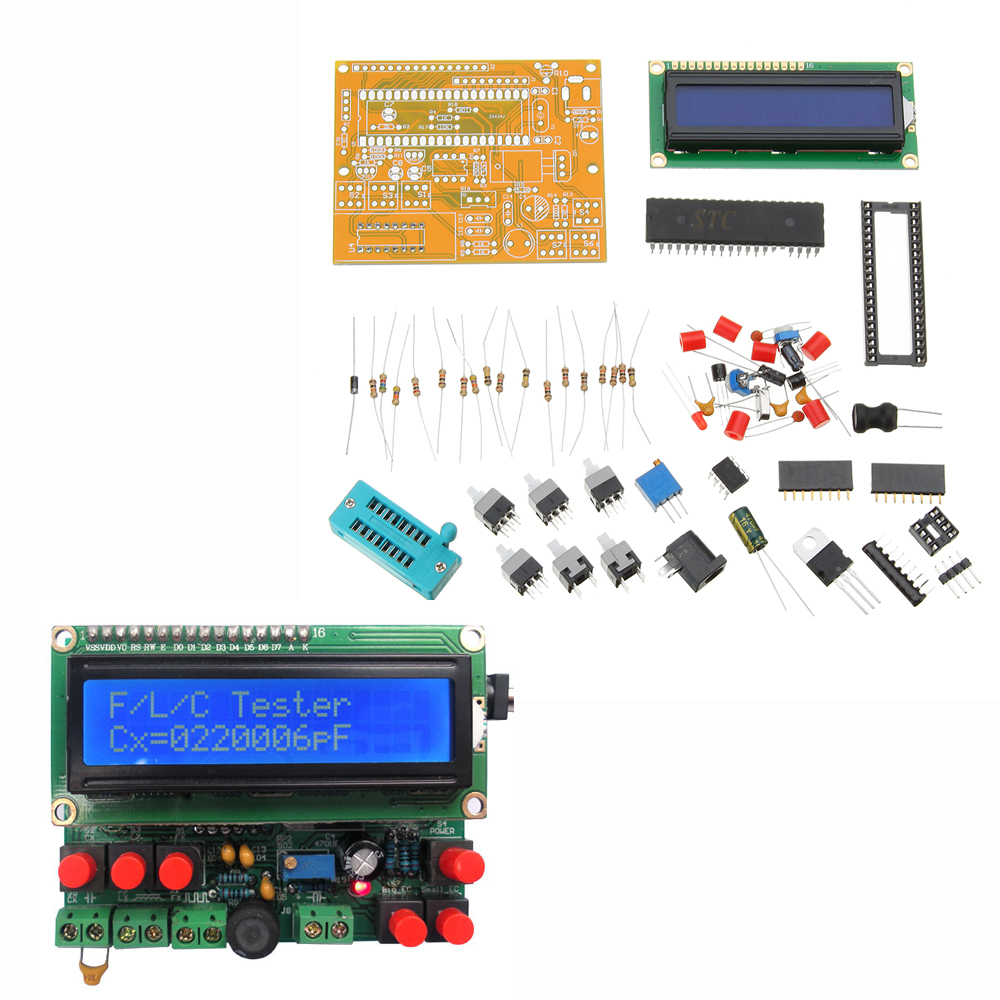

1 x DIY digitale precisie inductiemeterset voor hoge precisie
1 x DIY digitale precisie inductiemeterset voor hoge precisie
