Kenmerken:
● Kan 4-draads, 8-draads tweefasige stappenmotor aandrijven
● Signaalingang: PUL + en PUL- zijn de positieve en negatieve uiteinden van de stuurpulssignalen; de DIR + en DIR- zijn de positieve en negatieve uiteinden van het richtingssignaal; ENA + en ENA- zijn de positieve en negatieve uiteinden van de activeringssignalen.
● Power-on parameter auto-tuning-functie
● Nauwkeurige stroomregeling vermindert de motorverwarming aanzienlijk
● De stroom wordt in rust automatisch gehalveerd
● Ingebouwd microsegment
● Optisch geïsoleerde signaalinvoer, sterk anti-interferentievermogen
● Met overspanning, overstroom en andere beveiligingsfuncties
De handleiding voor jou om meer te weten: Klik om te downloaden
specificaties:
- Afmetingen van de aandrijving zijn: 117 * 78 * 34 mm
- De afstand tussen de montagegaten is 111 mm.
Pakket inbegrepen:

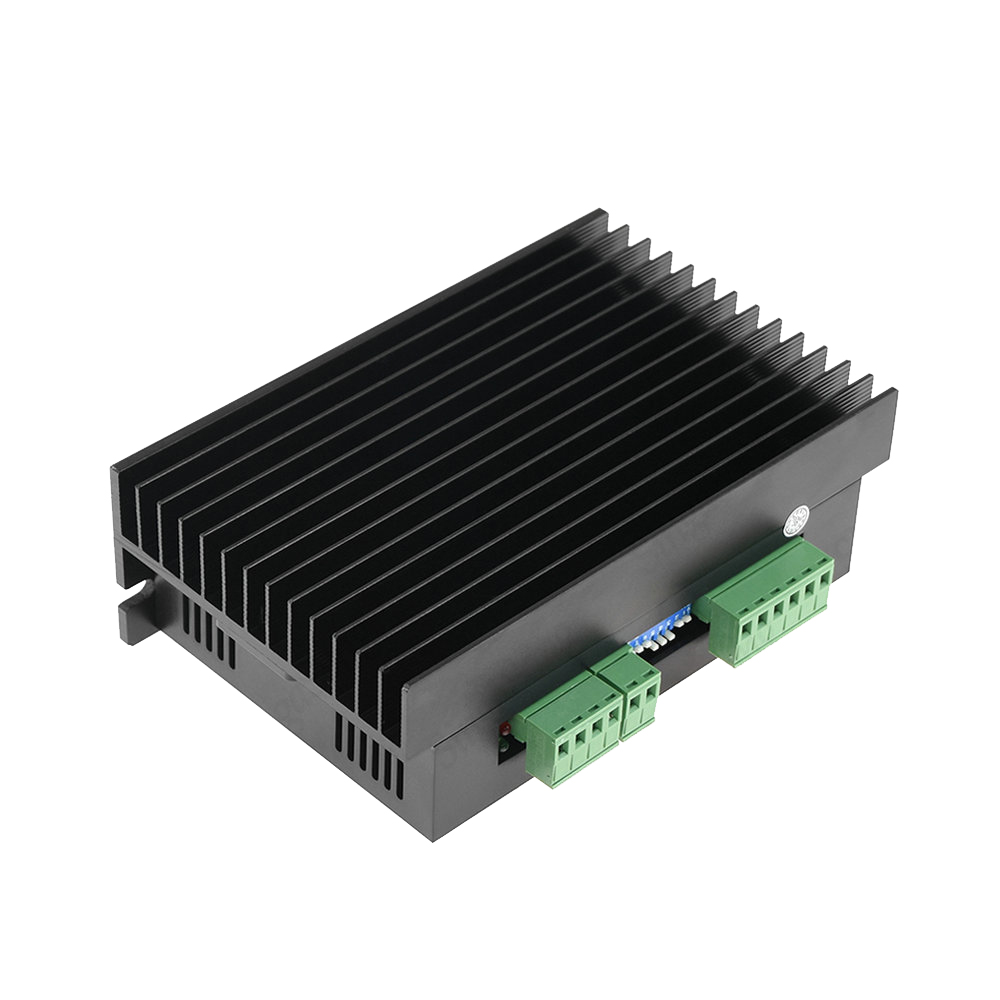

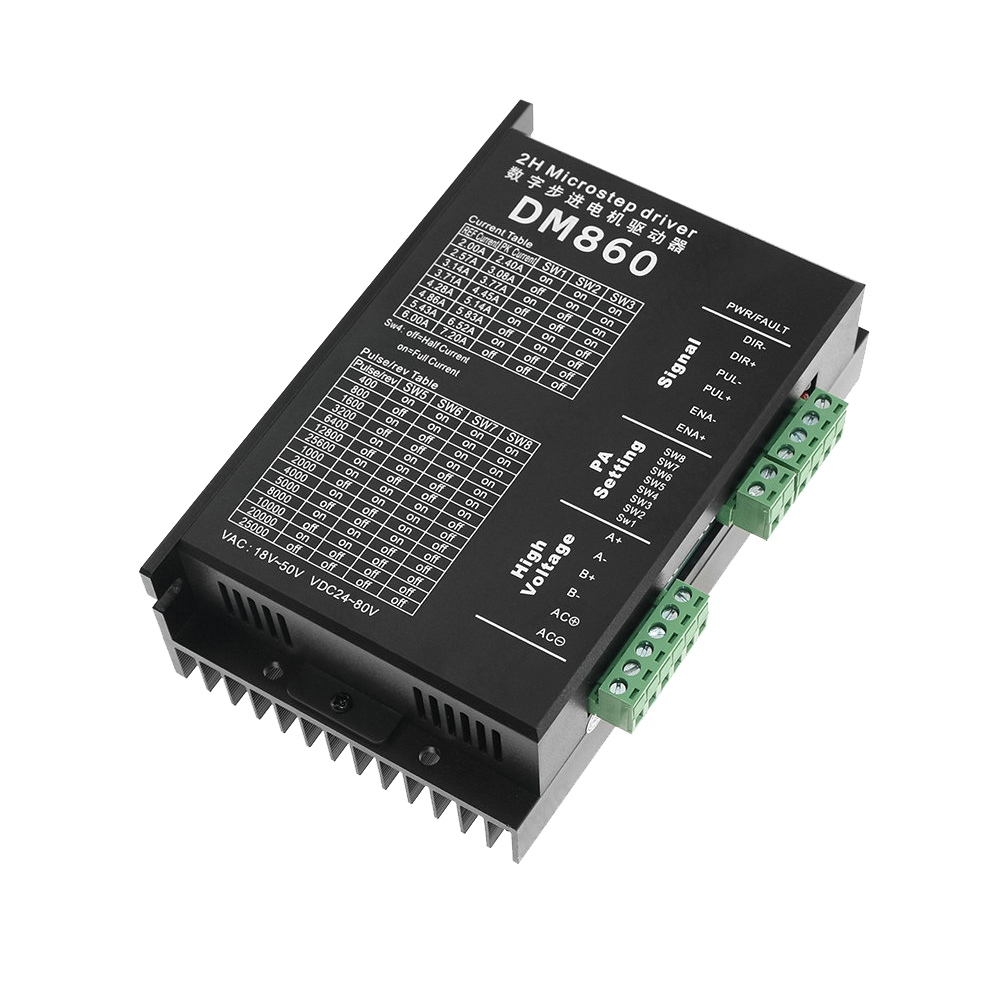

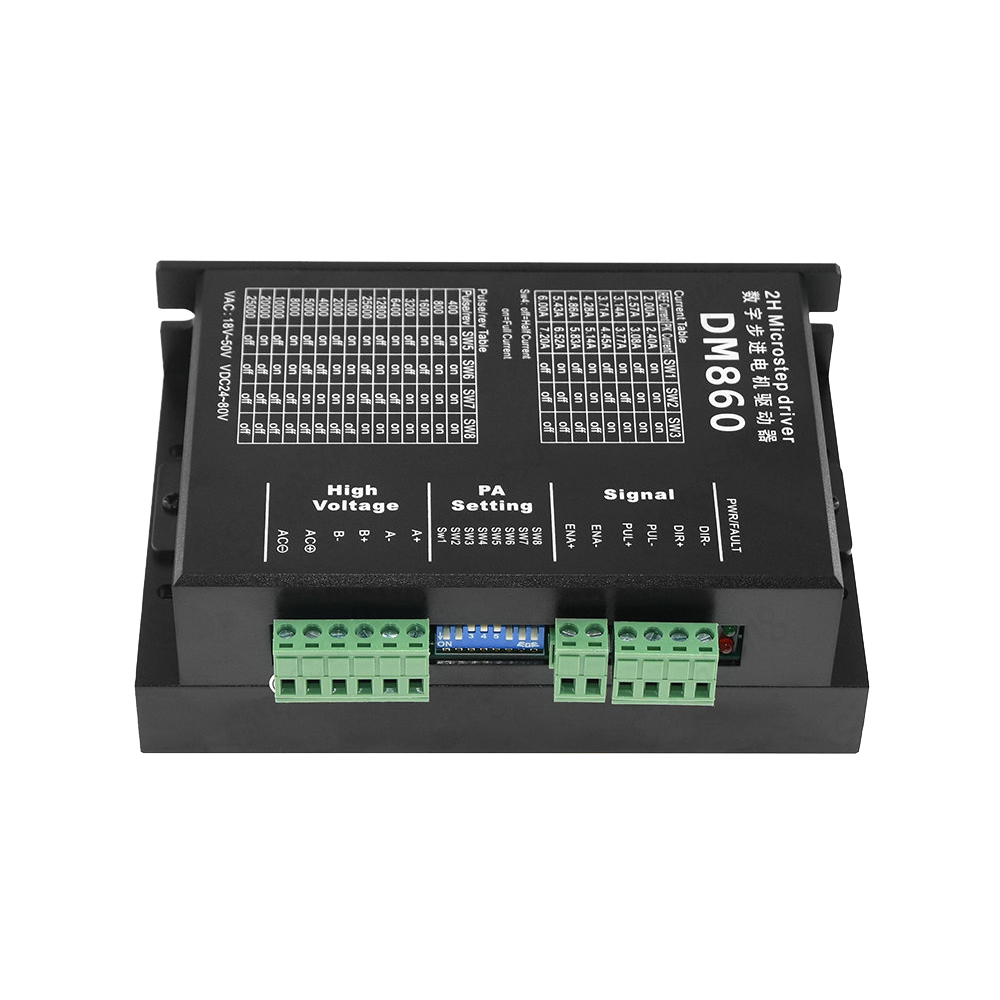

1 x DM860 stappenmotoraandrijving
De handleiding voor jou om meer te weten: Klik om te downloaden
specificaties:
- Afmetingen van de aandrijving zijn: 117 * 78 * 34 mm
- De afstand tussen de montagegaten is 111 mm.
- Maximale stroom: 7,2A, resolutie: 0,1A
- Subdivisiebereik: 400 ~ 25600ppr
- Impulsresponsfrequentie: 200 KHz
- DC-voeding
- Het bereik van de ingangsspanning: 24 ~ 80VDC of AC beide OK;
- Stroomtoevoer is groter dan 200W. Beveel 48VDC of 48V AC aan
- Bedrijfstemperatuur: -10 ℃ ~ 45 ℃
- Bedrijfstemperatuur: -10 ℃ ~ 45 ℃
Installatie instructies:
① Kan horizontaal of verticaal worden geïnstalleerd (verticale installatie wordt aanbevolen). Indien geïnstalleerd, zou het aan de metaalkabinet moeten worden vastgemaakt om hittedissipatie te vergemakkelijken.
② Motor Interface
De A+ en A- zijn verbonden met de positieve en negatieve uiteinden van de A-fasewikkeling van de stappenmotor; B+ en B- zijn verbonden met de positieve en negatieve uiteinden van de B-fasewikkeling van de stappenmotor. Wanneer de tweefasewikkelingen A en B worden geschakeld, is de draairichting van de motor omgekeerd.
③ Bedrijfsstroominstelling
De uitgangsstroom van de driver wordt ingesteld door de drie draaischakelaars van SW1-SW3 en de uitgangsstroom heeft 8 niveaus.
④ Indicatielampje
De omvormer heeft rode en groene lichten. Het groene lampje is het stroomlampje. Wanneer de schijf is ingeschakeld, brandt het groene lampje altijd; het rode lampje is het storingsindicatielampje en wanneer de overspanning- en overstroomstoringen optreden, is het storingslampje altijd aan. Nadat de fout helder is, gaat het rode lampje uit. Wanneer de schijf defect raakt, wordt alleen de stroom ingeschakeld en opnieuw ingeschakeld om de fout te herstellen.
⑤ Automatische halfstroomfunctie:
Stel de automatische halfstroomfunctie van de omvormer in via de SW4. De UIT geeft aan dat de ruststroom wordt ingesteld op de helft van de dynamische stroom, en de AAN vertegenwoordigt dezelfde statische stroom als de dynamische stroom. Voor algemeen gebruik moet de SW4 op UIT worden ingesteld om de verwarming te verminderen en de betrouwbaarheid van de motor en actuator te verbeteren. Nadat de pulstring stopt, ongeveer 0,4 seconden of zo, vermindert de stroom automatisch met 50% (werkelijke waarde 65%), de calorische waarde vermindert theoretisch 35%.
⑥ Micropep onderverdelen instelling:
Door de SW5-SW8 vier draaischakelaar ingesteld microstap om te onderverdelen, het totaal van 15 stalls microstep. Wanneer de gebruiker de onderverdeling instelt, moet de schijf worden gestopt. Controleer de microset op het stationspaneel.
1 x DM860 stappenmotoraandrijving
