Kenmerken:
Hoofdfuncties

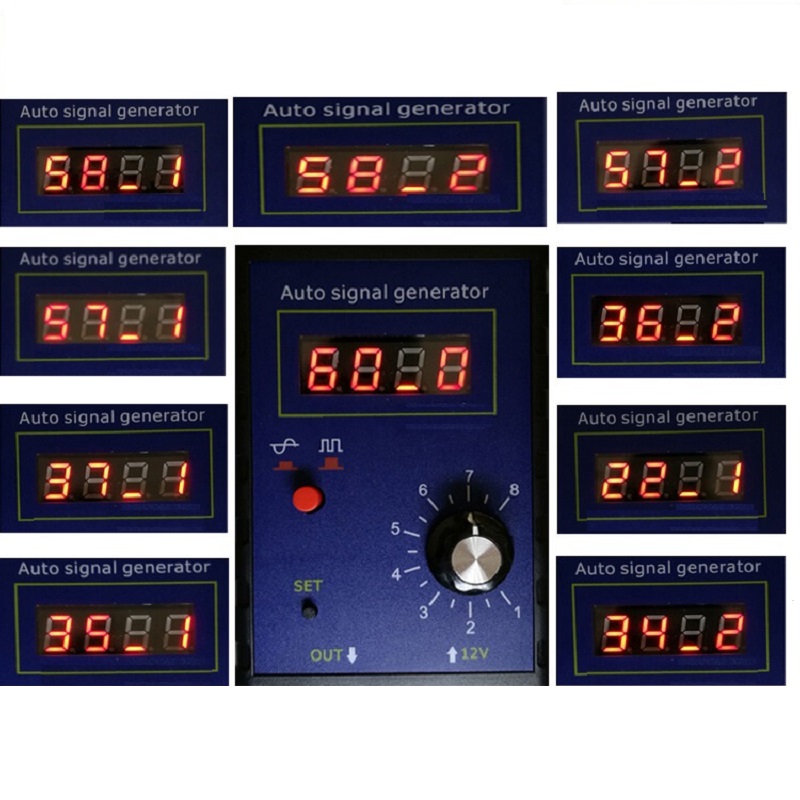

-Signaal simulatie-uitgang krukaspositiesensor: inclusief 9 soorten versnellingsontbrekende signaal: 58 + 2, 58 + 1, 57 + 2, 57 + 1, 37 + 1, 36 + 2, 35 + 1, 34 + 2, 22 1.
- One type standaard 60 + 0 signaalsimulatie-uitgang.
-Magneto-elektrisch signaal of Hall-signaaluitgang.
-Gebruik 60 + 0 signaal om de signaaluitvoer van de voertuigsnelheidssensor te simuleren.
- Gebruik een 60 + 0-signaal om de kilometerteller te besturen of de kilometerteller te testen.
- ABS sensor, optische sensorsignaalsimulatie.
Uitgangsparameters
Uitgangsparameters
-Alle soorten signalen zijn ingebed in de signaalgenerator en kunnen worden weergegeven in het LED-scherm voor selectie van referentie, het is niet nodig om software te downloaden.
-Een knop schakelen tussen magneto-elektrisch signaal en Hall-signaal, handig in gebruik.

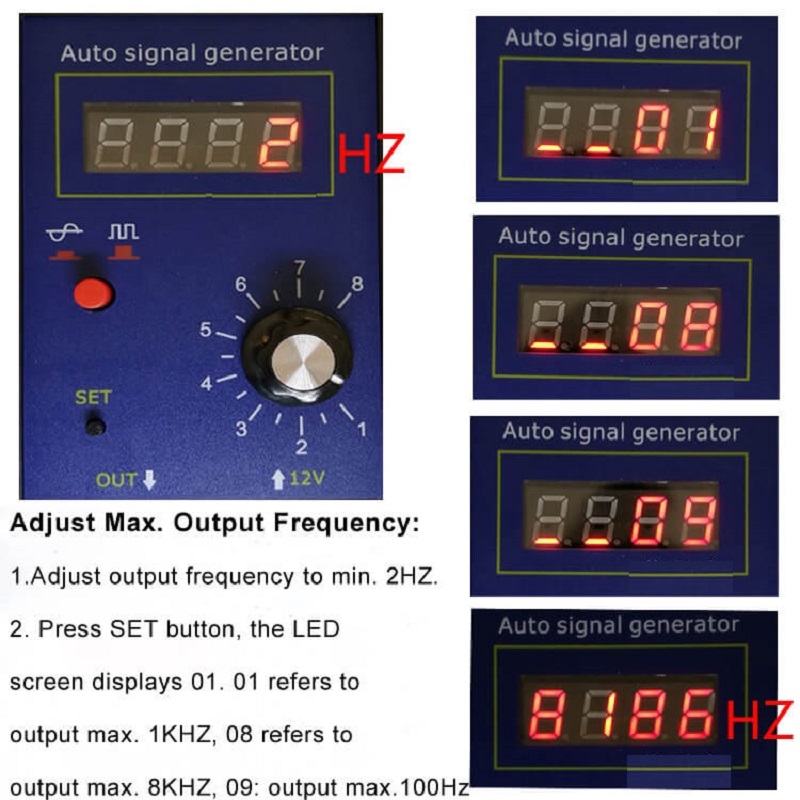

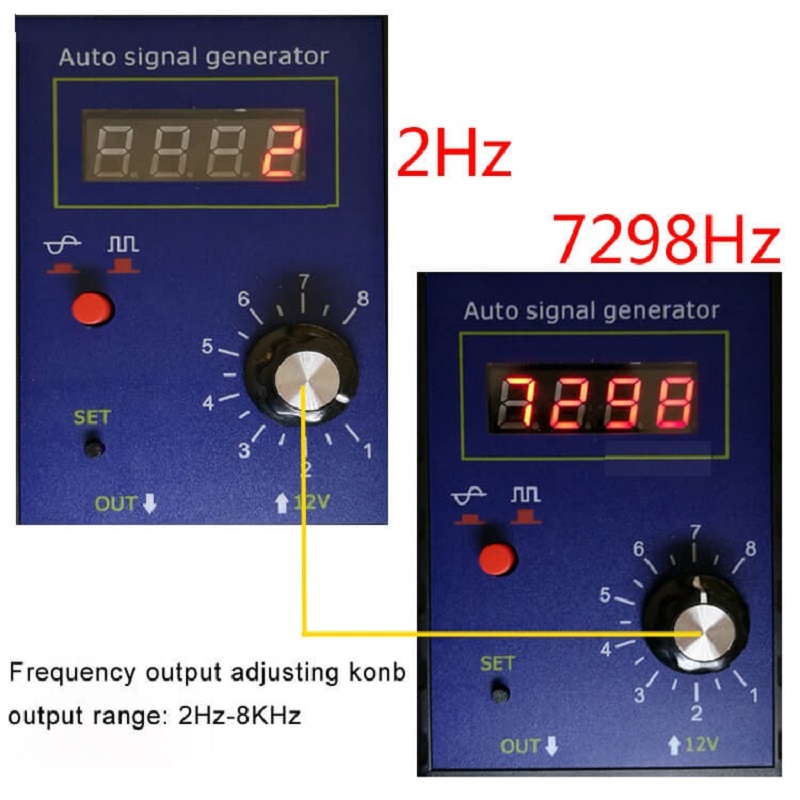

-9 bereik van frequentieselectie, nauwkeurige frequentie-uitvoer.
-01 verwijst naar het frequentiebereik van 2Hz-1KHz.
-02 verwijst naar het frequentiebereik van 2Hz-2KHz.
-03 verwijst naar 2Hz-3KHz frequentiebereik.
-04 verwijst naar 2Hz-4KHz frequentiebereik.
-05 verwijst naar het frequentiebereik van 2Hz-5KHz.
-06 verwijst naar 2Hz-6KHz frequentiebereik.
-07 verwijst naar het frequentiebereik van 2Hz-7KHz.
-08 verwijst naar 2Hz-8KHz frequentiebereik.
-09 verwijst naar 2Hz-100Hz frequentiebereik.
Type uitgangssignaal Schakelen
-RED knopfunctie: magneto-elektrisch signaal en Hall signaal schakelknop.
-Druk op de knop: het geeft een magneto-elektrisch signaal af.
-Laat de knop los: deze geeft het Hall-signaal af.
-Voor sommige generatoren, wanneer de rode knop ingedrukt wordt, geeft het een Hall-signaal, laat de knop los, voert een magneto-elektrisch signaal uit.
-Gebruiker kan multimeter gebruiken om het type uitgangssignaal te controleren. Gebruik multimeter (20V-meting) om de uitgang van de signaalgenerator te testen, deze uitgang is ongeveer 5.8V, de uitgang is Hall-signaal, als de uitgang 0V is, is het uitgangssignaaltype Magneto-elektrisch signaal.
Over de werking van de voedingsingang
-De werkende voeding van die signaalgenerator is 12VDC, de gebruiker kan de 12V-voeding voor de batterij van de auto gebruiken of een andere 12V gereguleerde schakelende voeding of AC / DC-voedingsadapter gebruiken.
Over signaaluitgang GND
Over signaaluitgang GND
-Als gebruik Hall signaaluitgang, signaaluitgang GND en de operationele voeding GND zijn gemeen, als de 12V operationele voeding van de batterij van de auto wordt gebruikt, hoeft de gebruiker alleen de signaaluitgang positieve draad aan te sluiten.
- Als het gebruik van magneto-elektrische signaaluitgang, signaaluitgang GND en de werkende voeding GND NIET gemeenschappelijk zijn, moet de gebruiker zowel de uitgangssignaal positieve draad als de uitgangssignaal negatieve GND draad correct aansluiten, zodat de signaalgenerator normaal kan werken.
Pakket bestaat uit:

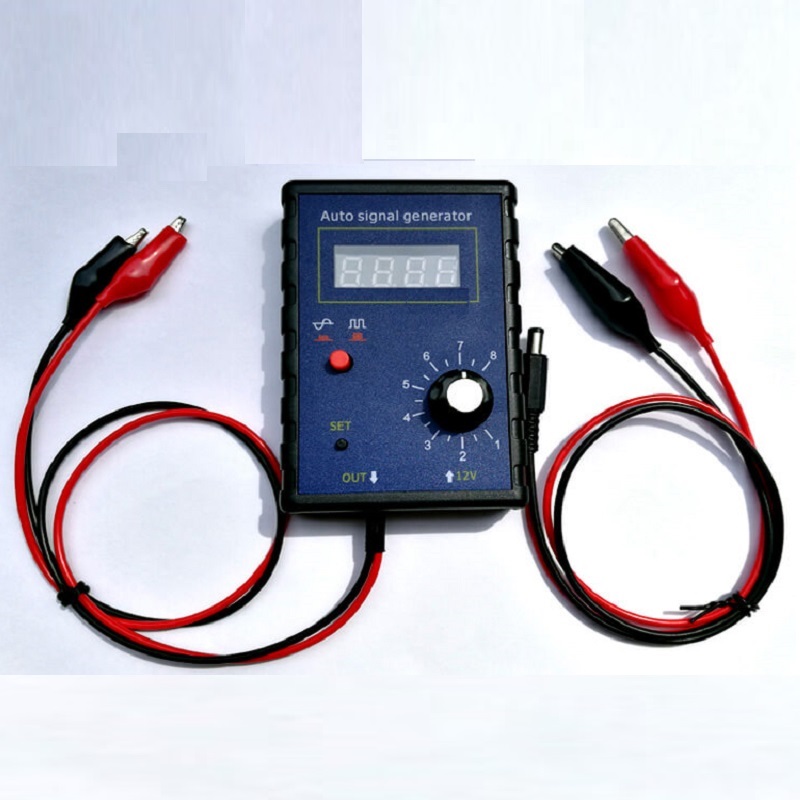

1 x originele automatische voertuigsignaalgenerator
1 x testclip
1 x handleiding
Details Afbeeldingen:
