Voorzien zijn van:
| bewerker | Sitara AM3358BZCZ100, 1 GHZ, 2000MIPS | |
| grafiek | SGX530 3D, 20M Polygonen / S | |
| SDRAM Geheugen | 512MB DDR3L 800MHZ | |
| Aan boord van Flash | 4GB, 8bit Embedded MMC | |
| PMIC | TP65217C PMIC regelaar en een extra LDO | |
| Debug Support | Optionele Onboard 20-pin CTI JTAG, Serial Header | |
| Krachtbron | miniUSB USB of DC JACK | 5VDC Externe Via Uitbreiding header |
| PCB | 3,4 "x 2,1" | 6 layers |
| indicatoren | 1-macht, 2-Ethernet, 4-gebruiker bedienbare LED's | |
| HS USB 2.0 Client Port | Toegang tot USB0, Client modus va miniUSB | |
| HS USB 2.0 Host Port | Toegang tot USB1, Type A-aansluiting, 500mA LS / FS / HS | |
| Seriële poort | UART0 toegang via 6pin 3.3V TTL Header. Koptekst is bevolkt | |
| Ethernet | 10/100, RJ45 | |
| SD / MMC Connector | microSD. 3.3V | |
| Gebruikers invoer | Reset knop, opstartknop, aan / uit-knop | |
| Video uit | 16b HDMI, 1280X1024 (MAX) 1024X768, 1280X720, 1440X900, 1920X1080 @ 24Hz w / EDID Support |
|
| audio | Via HDMI Interface, Stereo | |
| Uitbreidingsklemmen | macht 5V, 3.3V. VDD_ADC (1.8V) 3.3VI / O op alle signalen McASP0, SPI1, I2C GPIO (69 max), LCD, GPMC, MMC1, MMC2,1AIN (1.8V MAX), 4 Timers, 4Serial Ports, CAN0, EHRPWM (0.2), XDMA Interrupt, macht-knop, Expansion Board ID (maximaal 4 kunnen worden gestapeld) |
|
| Gewicht | 1,4 oz (39,68 gram) | |
| macht | Zie paragraaf 6.17 | |
| Document: Click here to open | ||
Pakket inbegrepen:

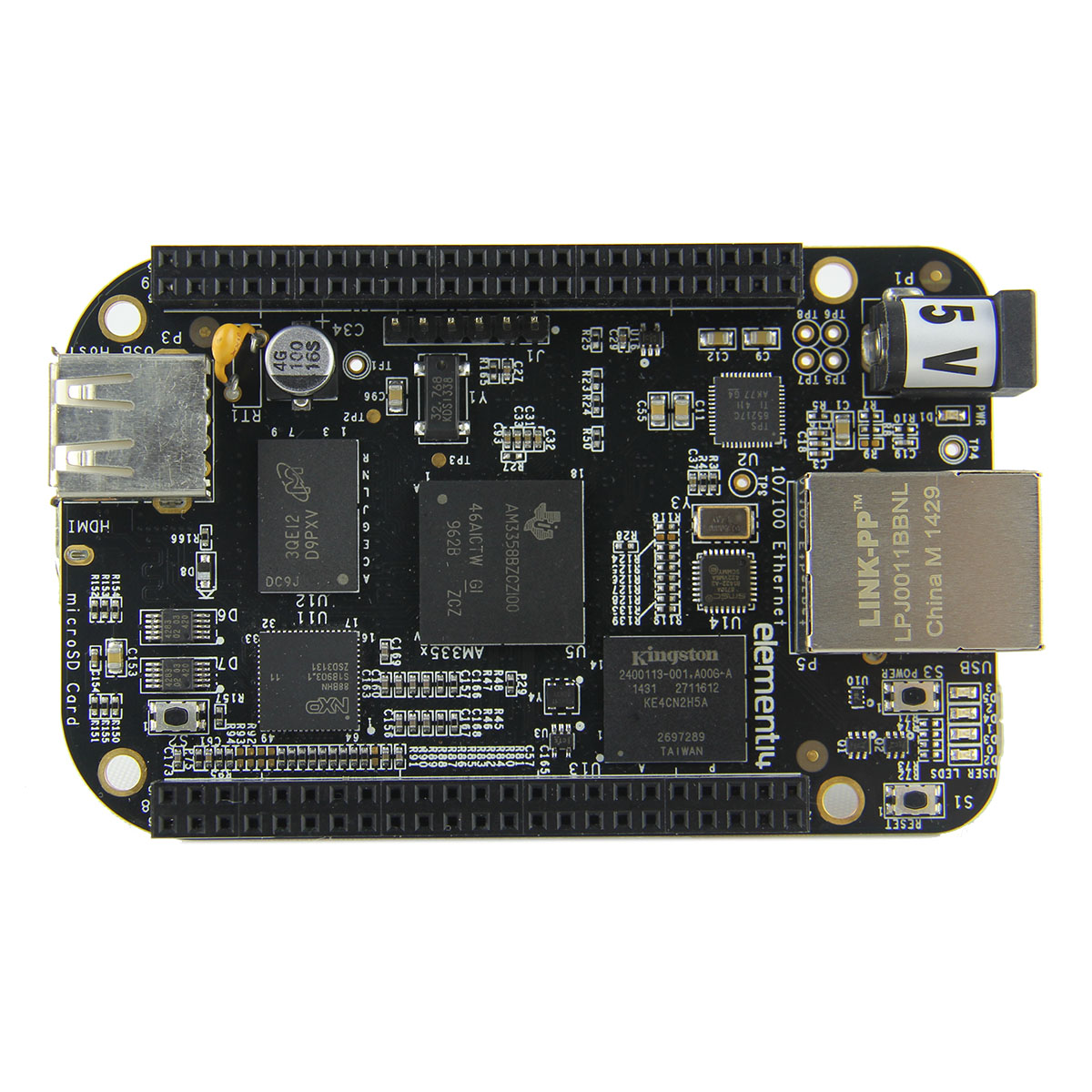

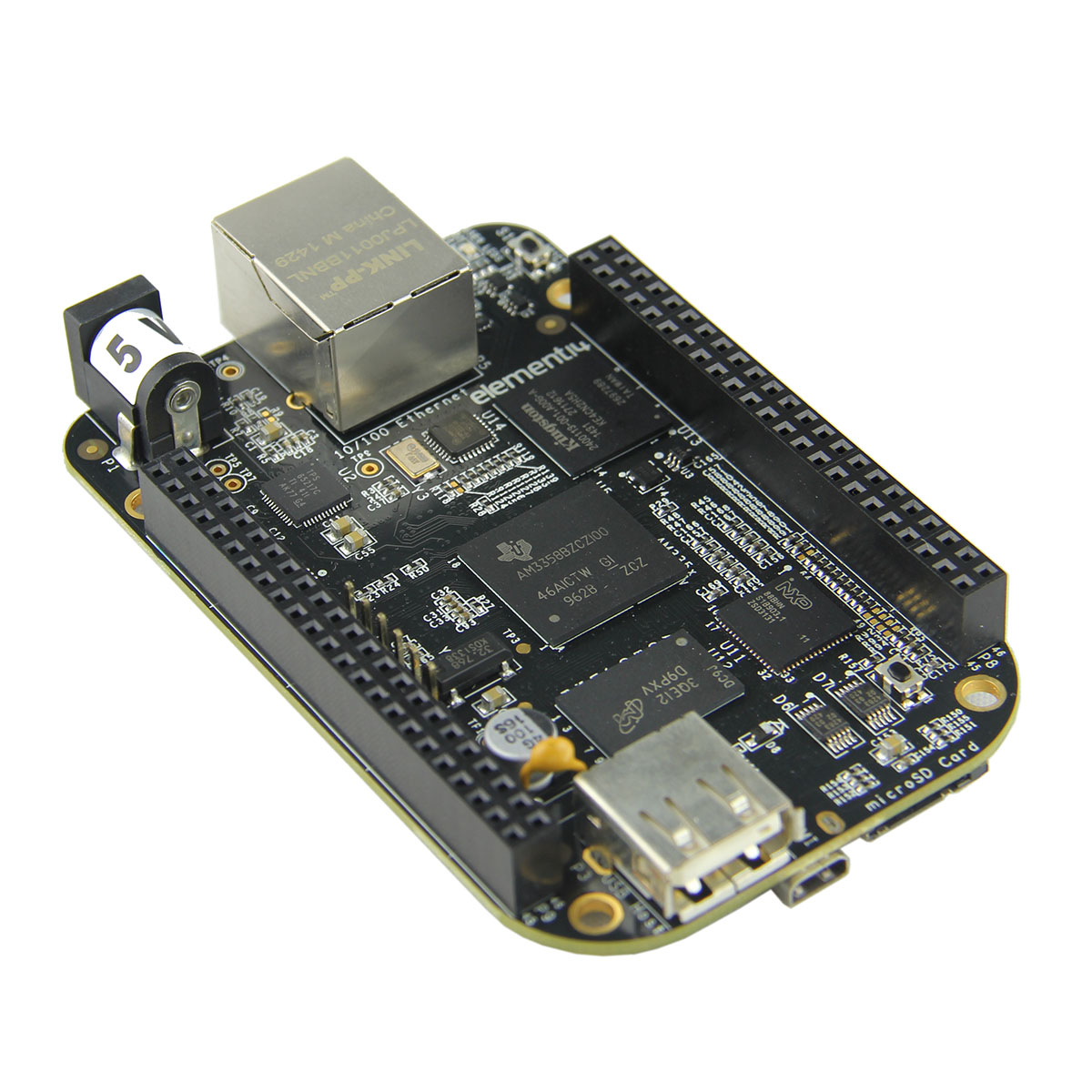

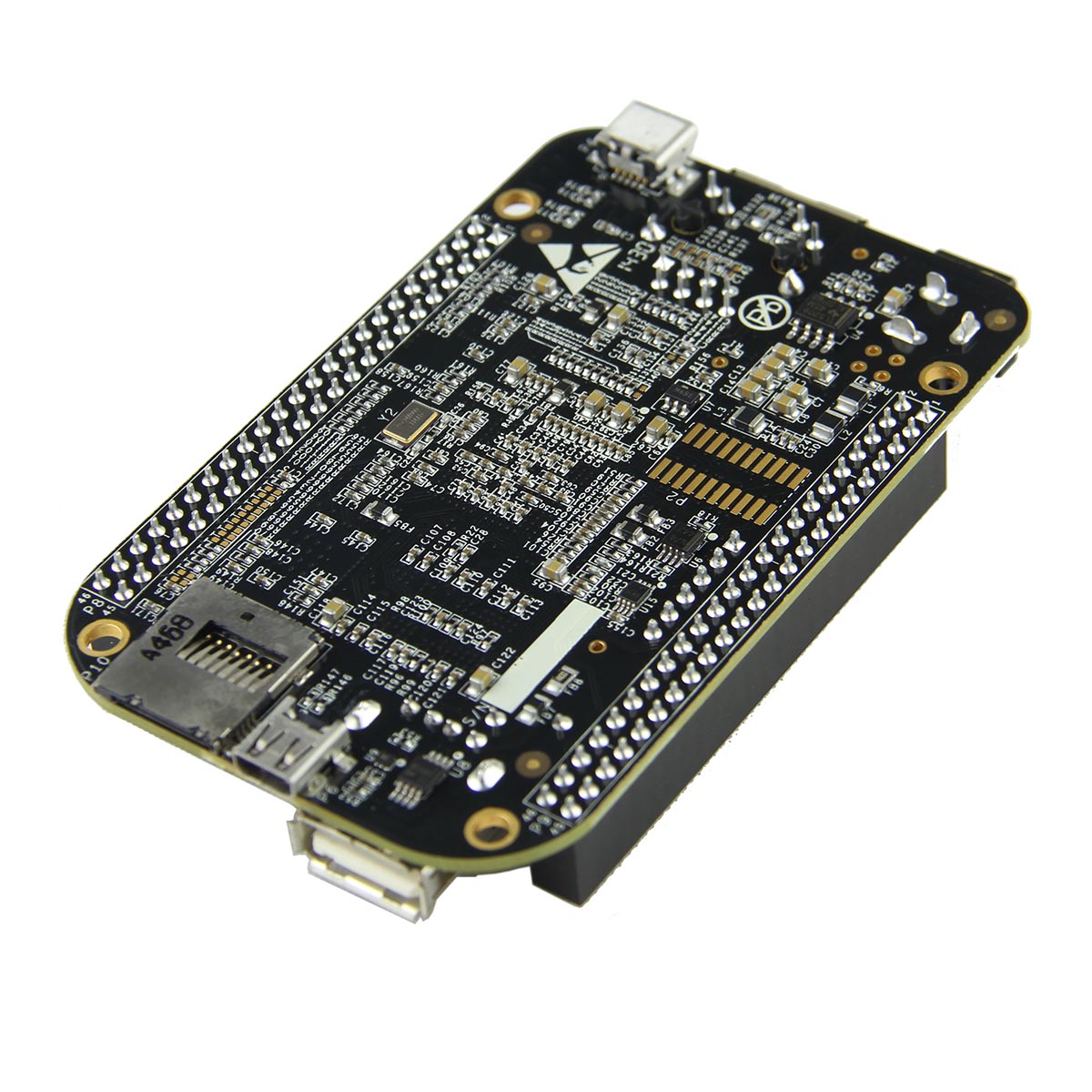

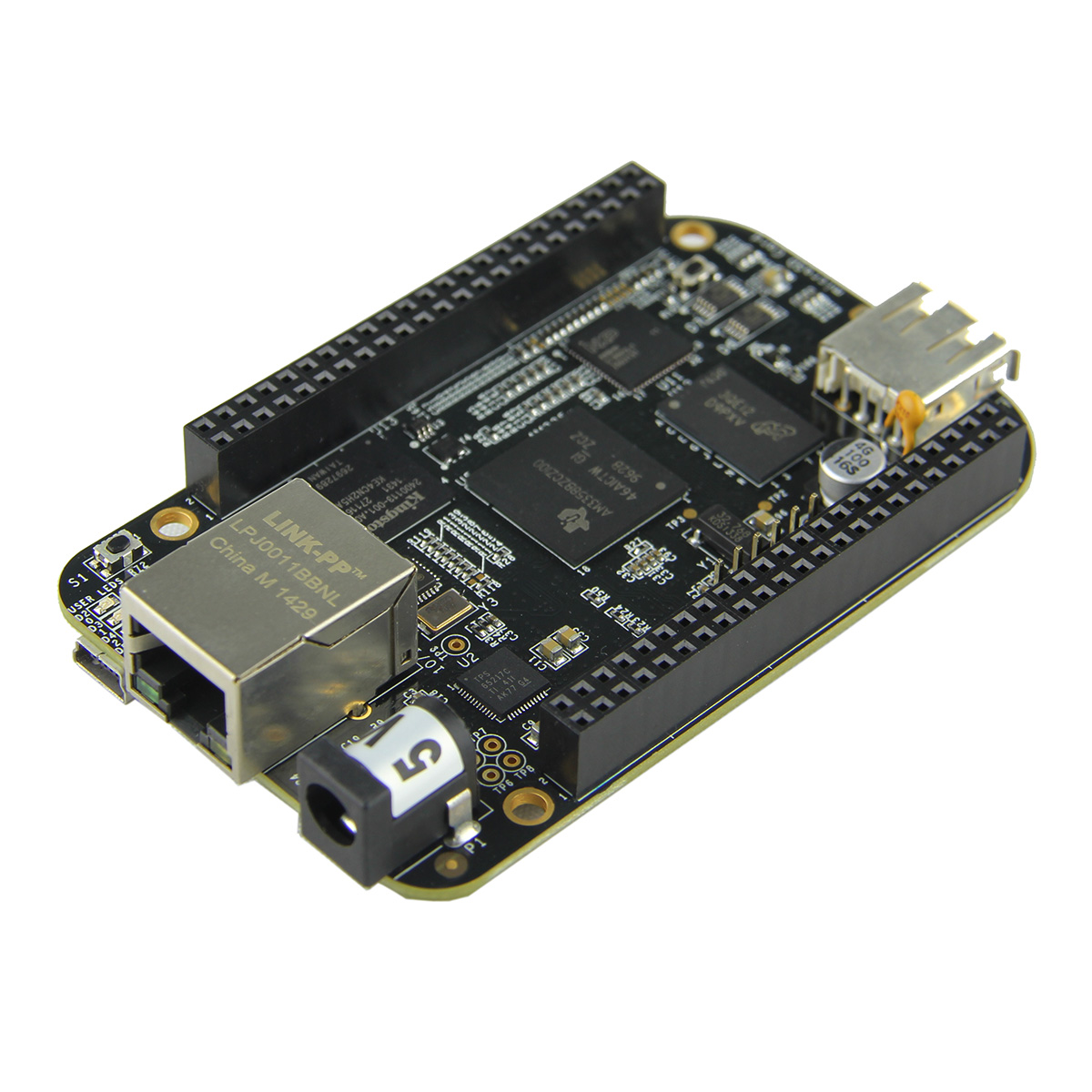

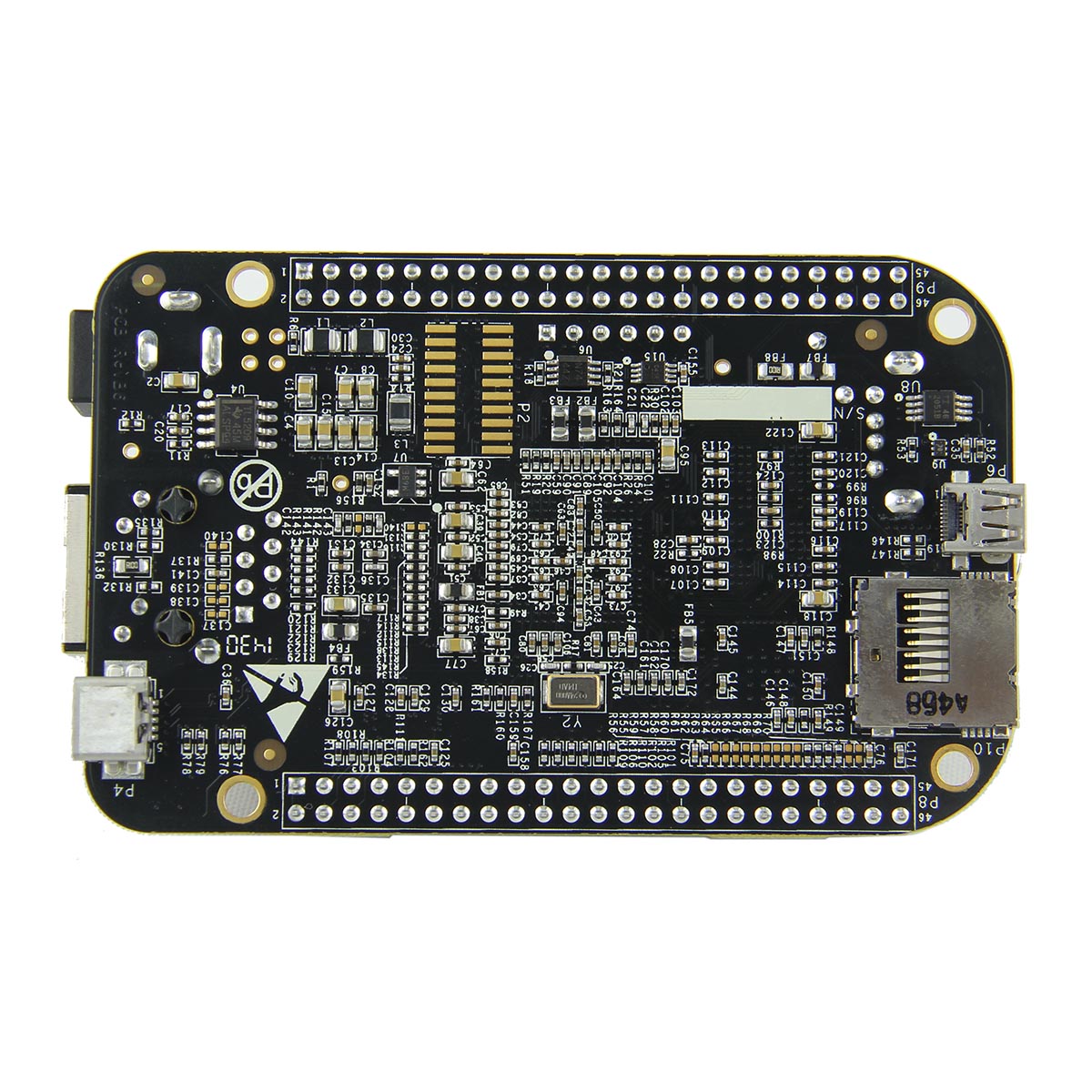

1 x BeagleBone Development Board
