Voorzien zijn van:
1. Voltooi 802.1 1b / g / n WIFI SOC-module
2. Ingebouwde Tensilica L106 ultra-laag stroomverbruik 32-bit micro MCU, hoofdfrequentie ondersteunt 80 MHz en 160 MHz, ondersteunt RTOS
3. Ondersteuning GPI0 / PWM-interface
4. Ingebouwde Flash
5. Keur DIP-16 pakket goed
6. Geïntegreerde Wi-Fi MAC / BB / RF / PA / LNA
7. Ondersteuning van meerdere slaapmodi
8. Ingebouwde Lwip-protocolkabel
9. Ondersteuning STA / AP / STA + AP werkmodus
10. Ondersteuning voor Android, IOS Smart Config (APP) / Airkiss (WeChat) netwerkconfiguratie met één klik
11. Ondersteuning van externe firmware-upgrade (F0TA)
12. Algemene AT-commando's kunnen snel worden gebruikt
13. Ondersteuning van secundaire ontwikkeling, geïntegreerde Windows, Linux-ontwikkelomgeving
| Model | ESP-01 | ESP-01D (dit item) | ESP-01F | ESP-01M | ESP-01S | ESP-07 |
| Akkoordverklaring | Volledige 802.11b / g / n WiFi SoC-module | |||||
| Werkfrequentie | 2400-2483.5MHz | |||||
| Chipschema | ESP8266 | ESP8285 | ESP8285 | ESP8285 | ESP8266 | ESP8266 |
| Antenne-vorm | Antenne aan boord | Externe antenne | Externe antenne | Antenne aan boord | Antenne aan boord | IPEX zitting / keramische antenne |
| Pakketvorm | DIP-8 | DIP-6 | SMD-18 | DIP-18 | DIP-8 | SMD-16 |
| Grootte (mm) | 24.7*14.4*11.0 | 13.5*8.5*2.6 | 11.0*10.0*2.0 | 18.0*18.0*2.8 | 24.4*14.4*11.2 | 21.2*16.0*3.0 |
| Seriële poortsnelheid | 4Mbps | 4Mbps | 4Mbps | 4Mbps | 4Mbps | 4Mbps |
| Overdrachtsafstand | 50 meter | 40 meter | 50 meter | 40 meter | 50 meter | 50 meter |
| Voedingsspanning | Voedingsspanning 3.0-3.6V, typische waarde 3.3V | |||||
| SPI Flash | 8Mbit | 16Mbit | 8 Mbit / 16 Mbit | 8 Mbit / 16 Mbit | 8Mbit | 8Mbit |
| IO-poort | 2 | 3 | 9 | 11 | 2 | 9 |
| Module certificering | NEE | NEE | FCC / CE | FCC / CE / SRRC / REACH / RoHs | ROHS | NEE |
| Modem Slaap | 20mA | 20mA | 20mA | 20mA | 20mA | 20mA |
| Licht Slaap | 2mA | 2mA | 2mA | 2mA | 2mA | 2mA |
| Diep Slaap | 20uA | 20uA | 20uA | 20uA | 20uA | 20uA |

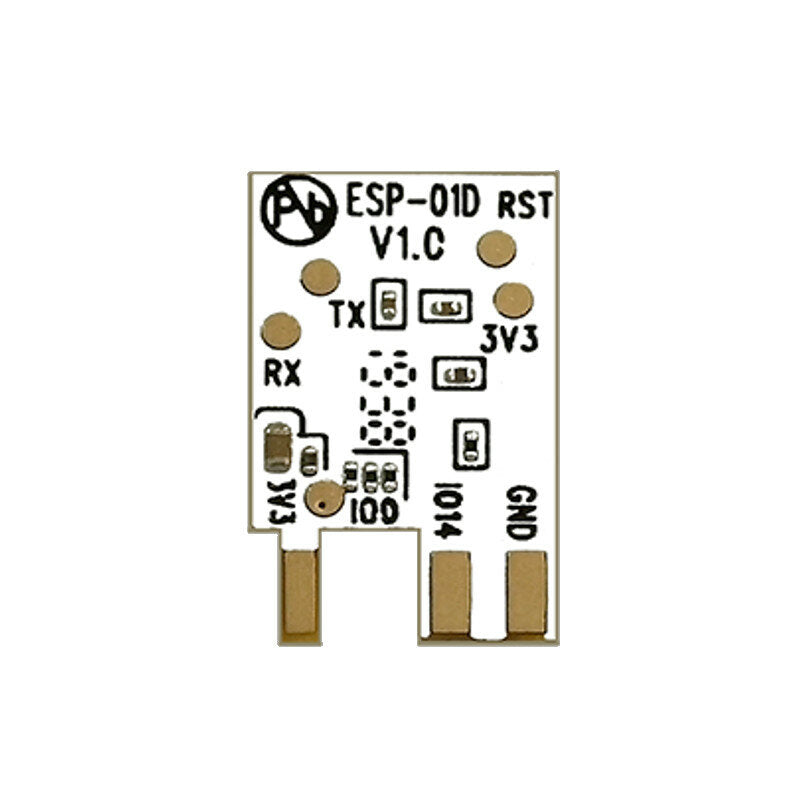

| Modulemodel | ESP-01D |
| Pakket | DIP-6 |
| grootte | 13,5 * 8,5 * 2,6 (± 0,2) MM |
| Antenne-vorm | Extern |
| Spectrum bereik | 2400 ~ 2483. 5 MHz |
| Bedrijfstemperatuur | -20 ° C ~ 70 ° C |
| Opslagomgeving | -40 ° C ~ 125 ° C, <90% relatieve vochtigheid |
| Voedingsbereik | Voedingsspanning 3.0V ~ 3.6V, voedingsstroom> 500mA |
| Ondersteunende interface | GPIO / PWM |
| IO-poortnummer Dong | 3 |
| Seriële poortsnelheid | Ondersteuning 110 ~ 4608000 bps, de standaard is 115200 bps |
| veiligheid | WEP / WPA-PSK / WPA2-PSK |
| SPI Flash | 16 Mbit (ingebouwde chip) |
| PIN | NAAM | Functiebeschrijving |
| 1 | MIER | RF-antenne-interface, externe antenne is vereist |
| 2 | IO12 | GPIO12 |
| 3 | IO4 | GPIO4 |
| 4 | VDD | 3.3V voeding; de uitgangsstroom van de voeding wordt aanbevolen boven 500mA te zijn |
| 5 | IO14 | GPI014 |
| 6 | GND | Geaard |
Pakket bestaat uit:
1 x ESP-01D
