Overzicht:
ESP-EYE is een op ESP32 gebaseerd ontwikkelbord dat een digitale microfoon, een 8 MB PSRAM en een 4 MB-flitser integreert, terwijl het ook een externe 2-megapixel-camera levert. Deze functies maken het bord ideaal voor toepassingen met betrekking tot gezichtsdetectie, gezichtsherkenning en spraakherkenning,Voice Wakeup. Daarnaast kan het bord beeldoverdracht via Wi-Fi ondersteunen en debuggen via een Micro USB-poort, waarmee geavanceerde AI-oplossingen kunnen worden ontwikkeld.
Kenmerken:
- Chip aan boord van ESP32 chip
- Geïntegreerde 200 W pixel OV2640-camera en digitale microfoon voor AI-achtige spraakbesturing en gezichtsherkenning.
- Rijke opslag met 8MB PSRAM en 4Mbyte flash
- Ondersteuning voor overdracht van Wi-Fi-afbeeldingen
- Biedt MicroUSB debug en power interface
Document:
Klik om te downloaden
Aan de slag-gids
Referentie ontwerp
Document:
Klik om te downloaden
Aan de slag-gids
Referentie ontwerp

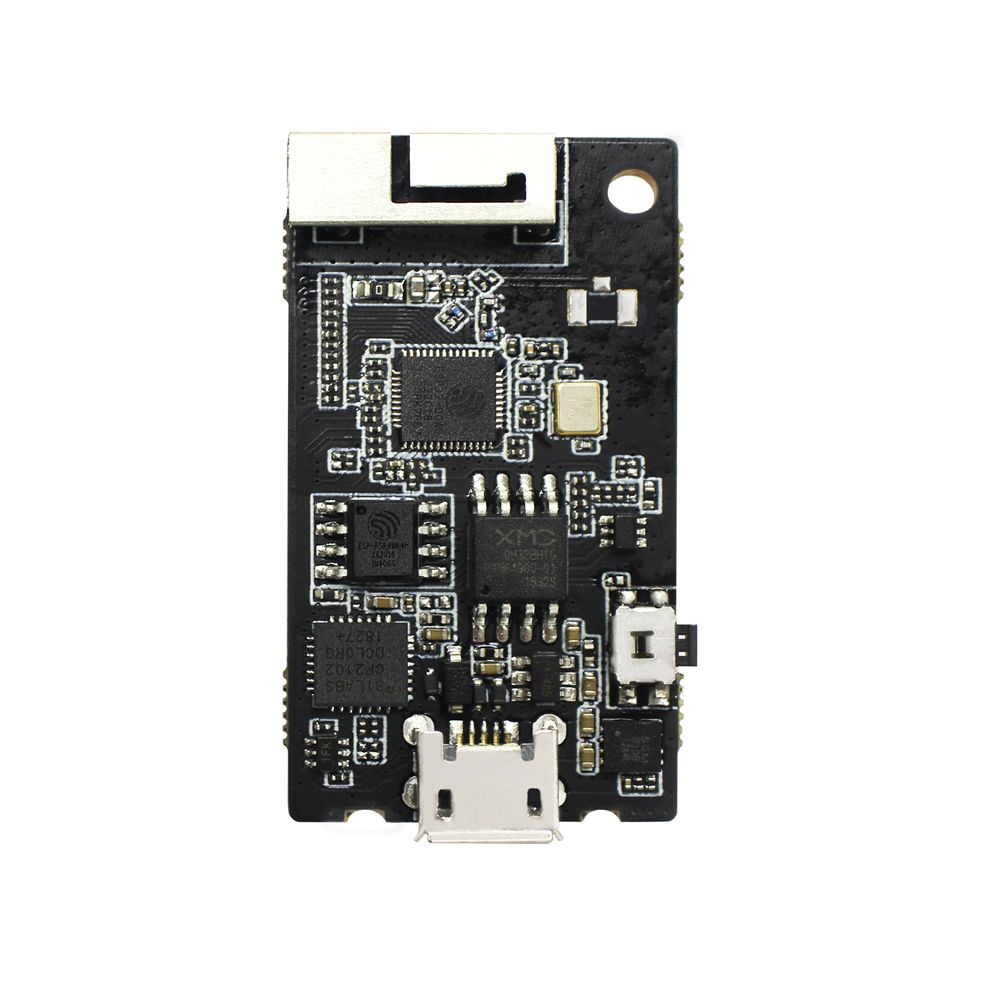

Hardwaresamenstelling:
1. 3D_PIFA-antenne
- Een 3D PIFA-antenne. Met de R14-weerstand kunnen gebruikers de externe IPEX-antenne selecteren, terwijl ze met de R15-weerstand de 3D-antenne kunnen selecteren.
2. IPEX-connector
- Gebruikt voor het aansluiten van de externe IPEX-antenne. Met de R14-weerstand kunnen gebruikers de externe IPEX-antenne selecteren, terwijl ze met de R15-weerstand de 3D-antenne kunnen selecteren.
3. ESP32 Chip
- Een 2,4 GHz Wi-Fi- en bluetooth-combo-chip.
4. Kristaloscillator
- Biedt een externe klok voor ESP32.
5. Flash & PSRAM
- Biedt geheugen voor het opslaan van applicaties.
6. CP2102 USB-naar-UART-chip
- Converteert de USB-signalen naar UART-signalen.
7. USB-poort
- Voorziet voeding van het hele systeem.
8. LDO-voeding
- Biedt de vereiste voeding voor de ESP32 chip, camera en LED-indicatoren.
9. Tastbare knop aan de zijkant
- Een functietoets.
10. Tactiele knop bovenaan
- Reset / Boot-knop. We raden u aan deze knop niet voor andere doeleinden te configureren.
11. LED-indicatoren
- Het bord heeft een rode en een witte indicator. Verschillende knipperende combinaties van de rode en witte indicatoren geven de verschillende statussen van het bord weer, zoals wakker worden, netwerken, gezichtsdetectie, gezichtsherkenning, gezichtsregistratie en gezichtsherkenning.

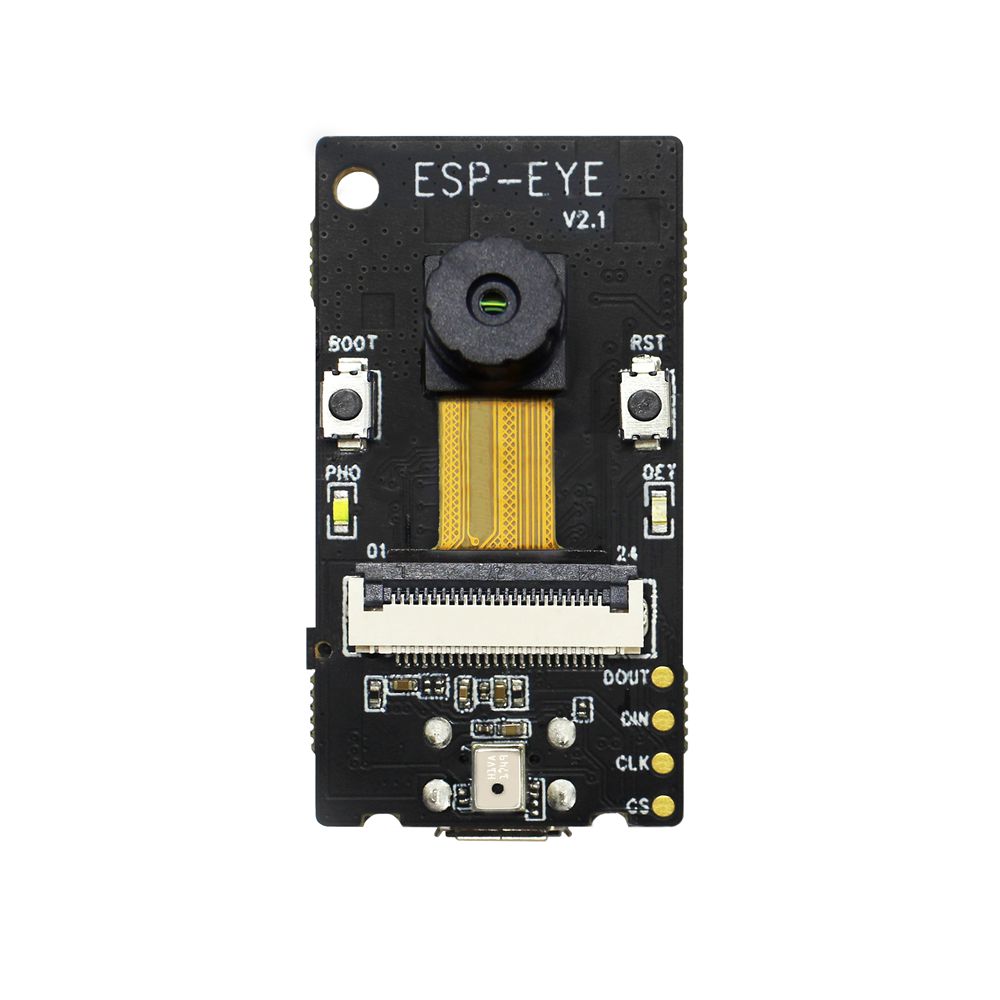

12. Camera
- Een externe 2-megapixel cameramodule voor gezichtsdetectie, gezichtsherkenning en ID-inschrijving.
13. Cameraconnector
- Gebruikt voor het aansluiten van de externe camera.
14. MIC
- Een digitale microfoon voor stembesturingsfuncties.
15. SPI-poort
- Een gereserveerde poort voor gegevensoverdracht.
Pakket inbegrepen:
1 x ESP-EYE Development Board
1 x USB-kabel
1 x Handleiding
