Bijgewerkte nieuwe versie ESP32-WROVER-B-module (21 februari 2019):
ESP32-WROVER-B is een krachtige, generieke WiFi-BT-BLE MCU-module die zich richt op een breed scala aan toepassingen, variërend van sensoren met laag vermogen tot de meest veeleisende taken, zoals spraakcodering, muziekstreaming en MP3-decodering. Het beschikt over een externe SPI-flitser 4 MB en een extra SPI Pseudo-statische RAM (PSRAM) met 8 MB.
Overzichten:
De ingebedde chip is ontworpen om schaalbaar en adaptief te zijn. Er zijn twee CPU-kernen die afzonderlijk kunnen worden bestuurd en de klokfrequentie kan worden aangepast van 80 MHz tot 240 MHz. De gebruiker kan ook de CPU uitschakelen en gebruik maken van de co-processor met laag vermogen om de randapparatuur voortdurend te bewaken op veranderingen of overschrijding van drempels. ESP32 integreert een uitgebreide reeks randapparatuur, variërend van capacitieve aanraaksensoren, Hall-sensoren, geluidsarme signaalversterkers, SD-kaartinterface, Ethernet, snelle SPI, UART, I2S en I2C.
De integratie van Bluetooth, Bluetooth LE en Wifi zorgt ervoor dat een breed scala aan applicaties kan worden getarget en dat de module toekomstbestendig is: het gebruik van Wifi biedt een groot fysiek bereik en directe verbinding met internet via een Wifi router, terwijl bij gebruik van Bluetooth de gebruiker eenvoudig verbinding met de telefoon kan maken of lage energiebakens kan uitzenden voor detectie.
De slaapstroom van de ESP32-chip is minder dan 5 μA, waardoor deze geschikt is voor batterijgevoede en draagbare elektronische toepassingen. ESP32 ondersteunt een gegevenssnelheid van maximaal 150 Mbps en een uitgangsvermogen van 20,5 dBm aan de antenne om het grootste fysieke bereik te garanderen. Als zodanig biedt de chip toonaangevende specificaties en de beste prestaties voor elektronische integratie, bereik, stroomverbruik en connectiviteit.
Het besturingssysteem gekozen voor ESP32 is freeRTOS met LwIP; TLS 1.2 met hardwareversnelling is ook ingebouwd. Veilige (versleutelde) OTA-upgrade (OTA) wordt ook ondersteund, zodat ontwikkelaars hun producten voortdurend kunnen upgraden, zelfs na de release ervan.
WIKI: http://www.raspberrypiwiki.com/index.php/ESP32-WROVER_Module
Wrover datasheet: https://www.espressif.com/sites/default/files/documentation/esp32-wrover_datasheet_en.pdf
Wrover datasheet: https://www.espressif.com/sites/default/files/documentation/esp32-wrover_datasheet_en.pdf
| Categorieën | items | bestek |
| certificaat | RF-certificering | FCC / CE-RED / Zeehondencrèche / TELEC |
| Wifi-certificering | Wifi Alliance | |
| Bluetooth-certificering | BQB | |
| Groene certificering | RoHS / REACH | |
| Test | reliablity | HTOL- / HTSL / uHAST / TCT / ESD |
| Wifi | protocollen | 802.11 b / g / n (802.11n tot 150 Mbps) |
| A-MPDU en A-MSDU-aggregatie en 0,4 μs bewaken intra-ondersteuning | ||
| Frequentiebereik | 2.4 GHz ~ 2.5 GHz | |
| Bluetooth | protocollen | Bluetooth v4.2 BR / EDR- en BLE-specificatie |
| Radio | NZIF-ontvanger met -97 dBm-gevoeligheid | |
| Klasse 1, klasse 2 en klasse 3 zender | ||
| AFH | ||
| audio | CVSD en SBC | |
| Hardware | Module-interfaces | SD-kaart, UART, SPI, SDIO, I2C, LED PWM, Motor PWM, I2S, IR, puls teller, GPIO, capacitieve aanraaksensor, ADC, DAC |
| On-chip sensor | Hall sensor | |
| Geïntegreerd kristal | 40 MHz kristal | |
| Geïntegreerde SPI-flitser | 4 MB | |
| Geïntegreerd PSRAM | 8 MB | |
| Bedrijfsspanning / voeding | 2.3 V ~ 3.6 V | |
| Bedrijfsstroom | Gemiddeld: 80 mA | |
| Minimale stroom geleverd door voeding | 500 mA | |
| Aanbevolen bedrijfstemperatuurbereik | -40 ° C ~ 85 ° C | |
| Pakketgrootte | (18.00 ± 0.10) mm × (31.40 ± 0.10) mm × (3.30 ± 0.10) mm |
Pakket inbegrepen:

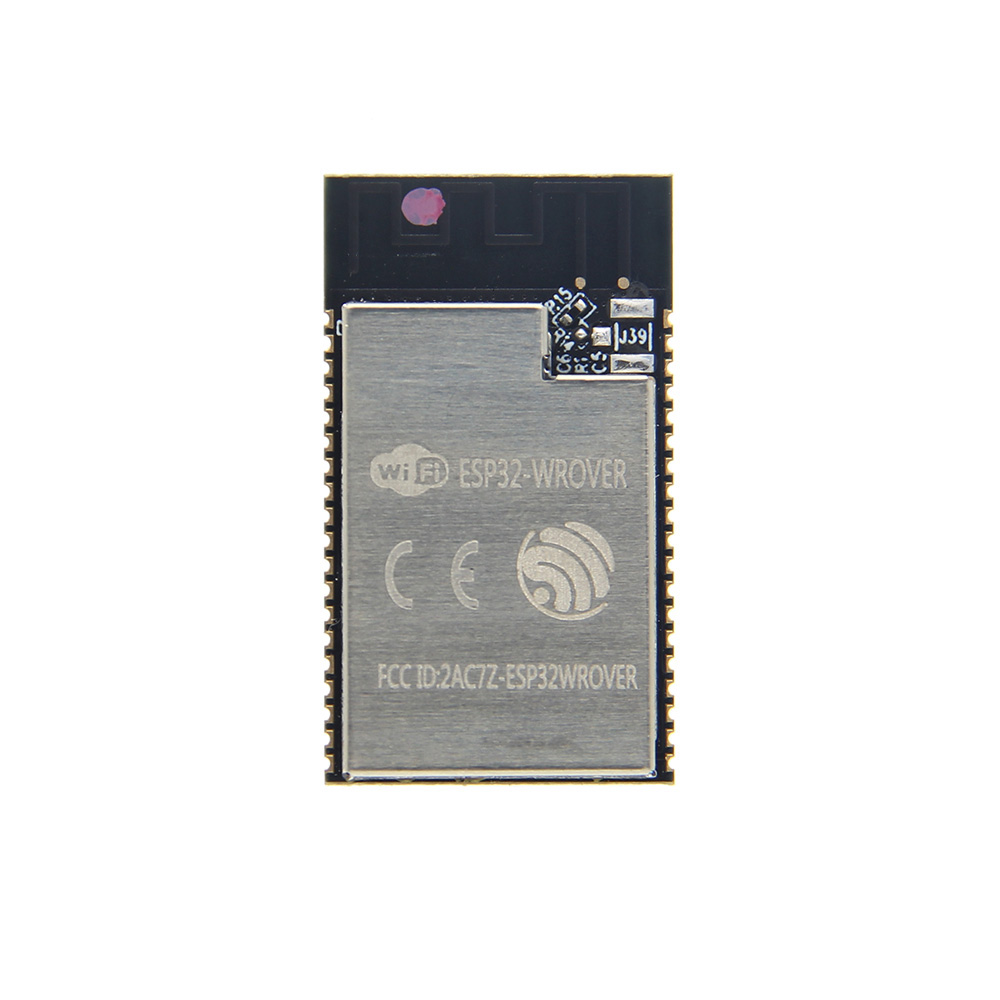

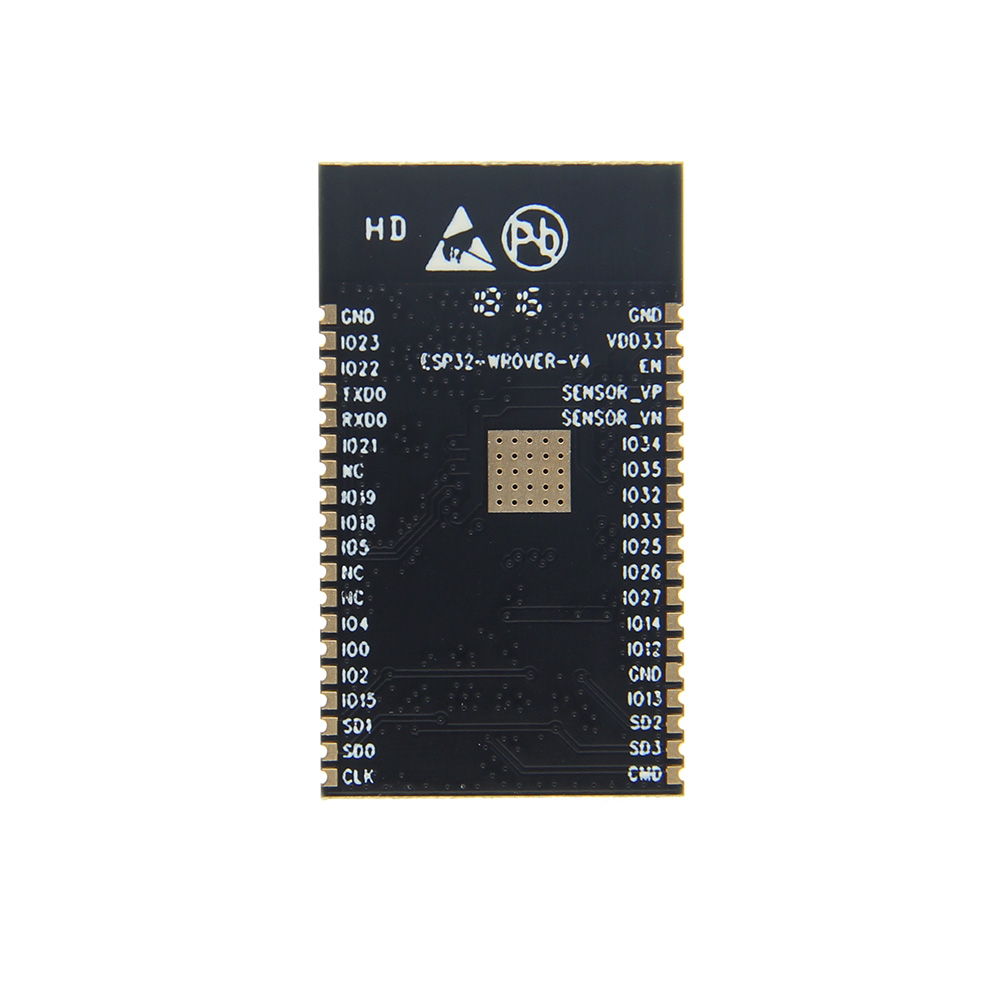

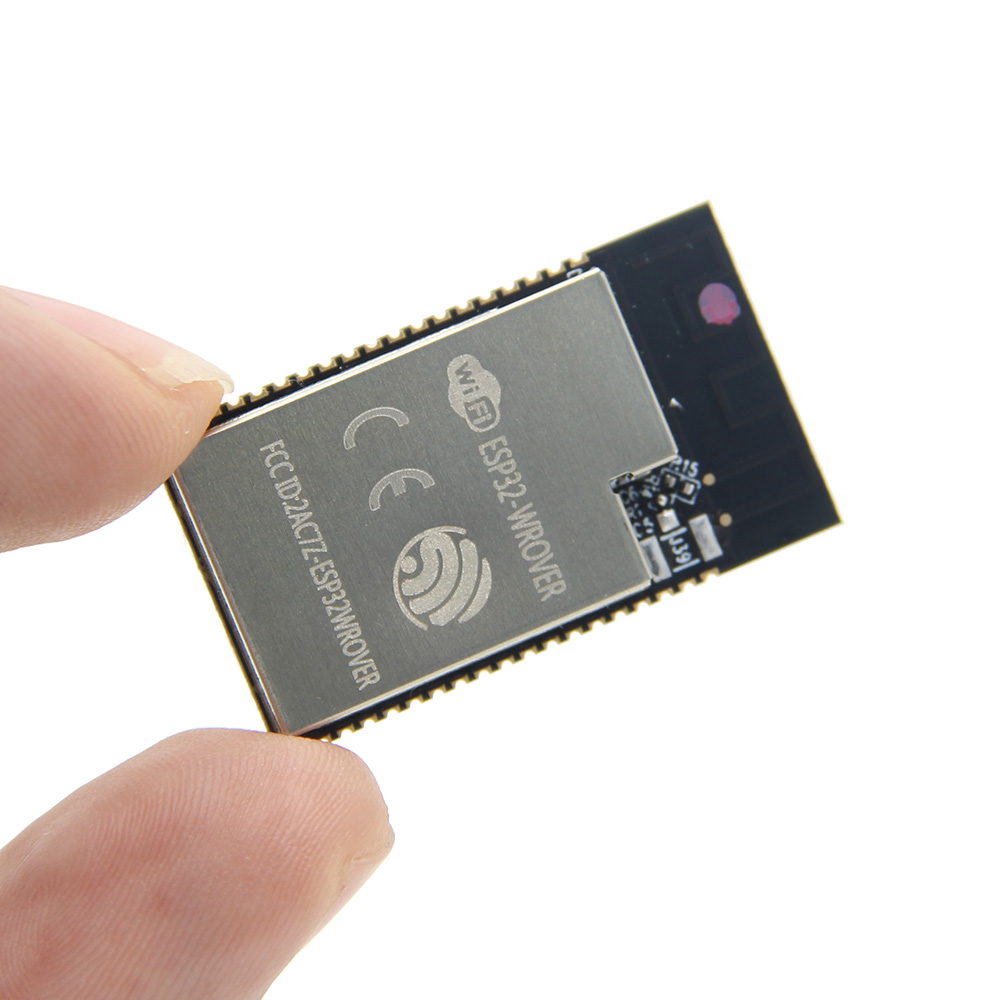

1 x ESP32-WROVER IPEX-antennemodule
