beschrijvingen:
ETCR080/080ALekstroom/kalibratiesensor groot klem
isgoedontworpenenvervaardigdvoor het meten van wisselstroom, hogere harmonische stroom, fase, elektrische energie, vermogen en vermogensfactor, door de nieuwste CT-technologie te gebruiken. Het grote 80 mm x 80 mm kan elektrische kabels van Φ80 mm of 96 mm x 4 mm platte kabel en stalen aardedraden vastklemmen. Het is draagbaar, ontworpen met klem, geen noodzaak om het circuit los te koppelen, contactloze meting, wat veiliger en sneller betekent. Het kan worden verbonden met fasedetectie-analyser, industriële besturingsapparatuur, datarecorder, oscilloscoop, elektrische stroomkwaliteitsanalysator, zeer nauwkeurige multimeter, breed toegepast op die gebieden als elektriciteit, communicatie, meteorologie, spoorweg, olieveld, constructie, meting, wetenschappelijk en onderzoeksinstituten, industriële en mijnbouwinstellingen.
DeklemkernvandeETCR080grootstroomklemstroomsensor is gemaakt van een speciale legering, neemt de dubbele magnetische afschermingstechnieken aan, kan de invloed van extern magnetisch veld bijna afschermen om de hoge precisie, hoge stabiliteit en hoge betrouwbaarheid van niet-onderbroken ononderbroken metingen te garanderen.
Voorzienzijnvan:
1.Deklemstructuurvereistgeenstroomuitval of ontkoppeling van de geteste lijn en is met name geschikt voor on-line veldtesten.
2.Ondersteuningcontactlozemeting,eenvoudigte bedienen, snel, veilig en betrouwbaar.
3.Metdelegeringskernvanuitstekende kwaliteit, heeft het stabiele prestaties, hoog en sterk anti-interferentievermogen, en is geschikt voor complexe interferentieomgeving.
4.Hetisgeschiktvoorhoge detectie van wisselstroom, hoge harmonische stroom, fase, elektrische energie, vermogen, vermogensfactor, enz.
5.MetdenieuweCT-technologiekan het fasedetectie-analyzer, industrieel besturingsapparaat, gegevensrecorder, oscilloscoop, harmonische analyzer, macht quality analyzer, hoge digitale multimeter, enzovoort aansluiten.
6.Hetwordtveelgebruiktin elektriciteit, communicatie, meteorologie, spoorwegen, olieveld, bouw, metingen, wetenschappelijk onderzoek en onderwijseenheden, industriële en mijnondernemingen en andere gebieden.
7.Dekernisgemaaktvan ferronikkellegering en de invloed van het externe magnetische veld is erg klein, wat het hele jaar door een hoge, hoge stabiliteit en hoge betrouwbaarheid van ononderbroken metingen garandeert.
8.Destroomsensorkanstroom-en spanningssignalen uitvoeren. Het bereik, het uitgangssignaal en de uitgangsinterface van de transformator kunnen worden aangepast aan de wensen van de klant.
| Model | reeks | Resolutie | Notitie |
| ETCR080 | 0.00mA~60A | 0.01mA | Metafschermingsfunctie,kanlekstroommeten |
| ETCR080A | 0.01A |
0.01A | Zonderafschermingsfunctie |
| Technischespecificaties | |
| Functie | ACstroom |
| Testmodus | KlemCT |
| Klemmaat | 80mmx80mm |
| Meetbereik | AC0.00mA~60A |
| Resolutie | 0.01mA |
| Nauwkeurigheid | 1.0 |
| Spoelendraaien | 1:800 |
| Fasefout | ≤3°(50Hz/60Hz;23 ℃ ± 2 ℃) |
| Referentiebelasting | ≤2° |
| Uitvoermethode | Stroomdetectie-uitgang(kanstroomsignaalofspanningssignaaluitvoeren) |

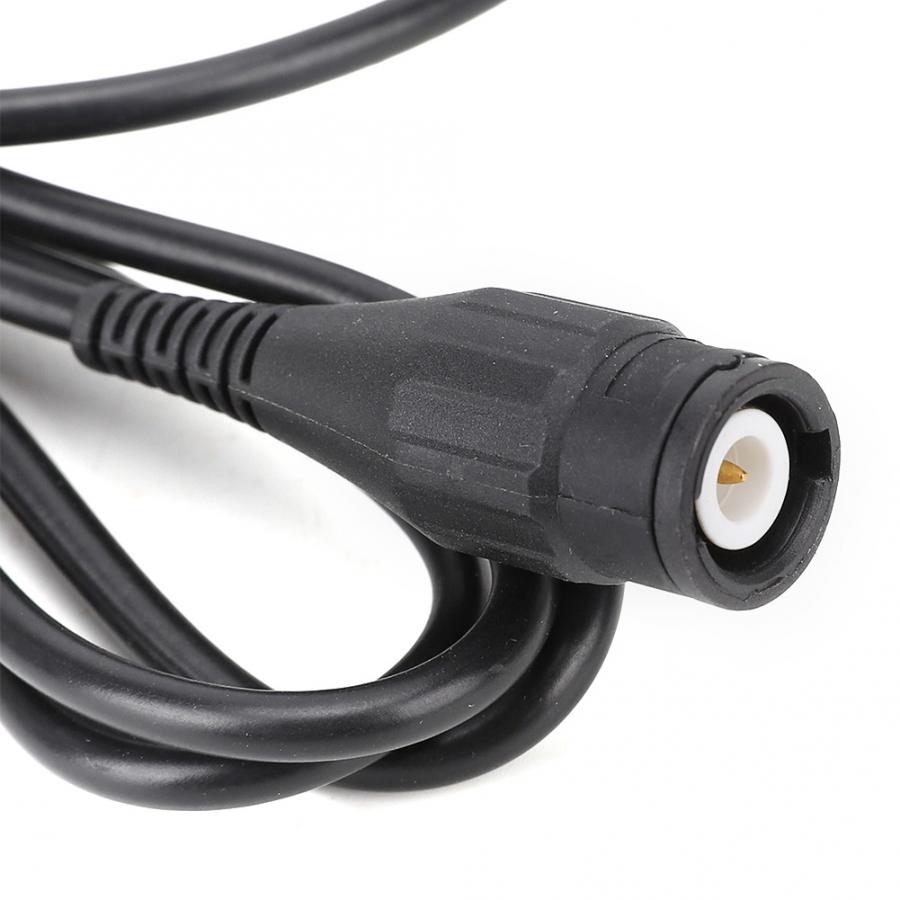

| Uitgangsinterface | Afgeschermdedraad1,5m,interfacedraadaansluiting: φ3,5 mm audiostekker / BNC-stekker / 4,0 mm dubbele bananenstekker (kan worden aangepast) |
| Voorspronglengte | 2m |
| Draadpositie | Houddegemetendraadinhet midden van de klem |
| Frequentie | 45Hz |
| / | / |
| Draairatio/uitgangsspanning | 2000:1/0 |
| Grootte | Lengte194mmxbreedte145 mm x hoogte 40 mm |
| Gewicht | 530g |
| Werktemperatuurenvochtigheid | -15℃ |
| Opslagtemperatuurenvochtigheid | -10℃-60℃,onder70% rh |
| Isolatiesterkte | AC3700V/ms(tussendekern en spoel) |
| Veiligheidsklasse | CATⅢ600V |
Principeenstructuur
DesensorveroorzaakteeenstroomI1, de stroom I1 genereert spanning U op de externe bemonsteringsbelastingsweerstand RL, zodat de gemeten stroom I kan worden berekend door U te meten. Uitgangsspanning 0-2,5V. Onder hen is I = n × I1; U = I1 x RL. n is de spoelen (stroomverhouding).
1.Coiltap2.Coiltap 3. Looddraad (2m) 4. Klem
5.Trekker(openensluitde klem)
(Opmerking:despoelkraankanblankedraad zijn of een standaardstekker van meerdere meters)
Pakketbestaatuit:
1xstroomsensor
1xhandleiding

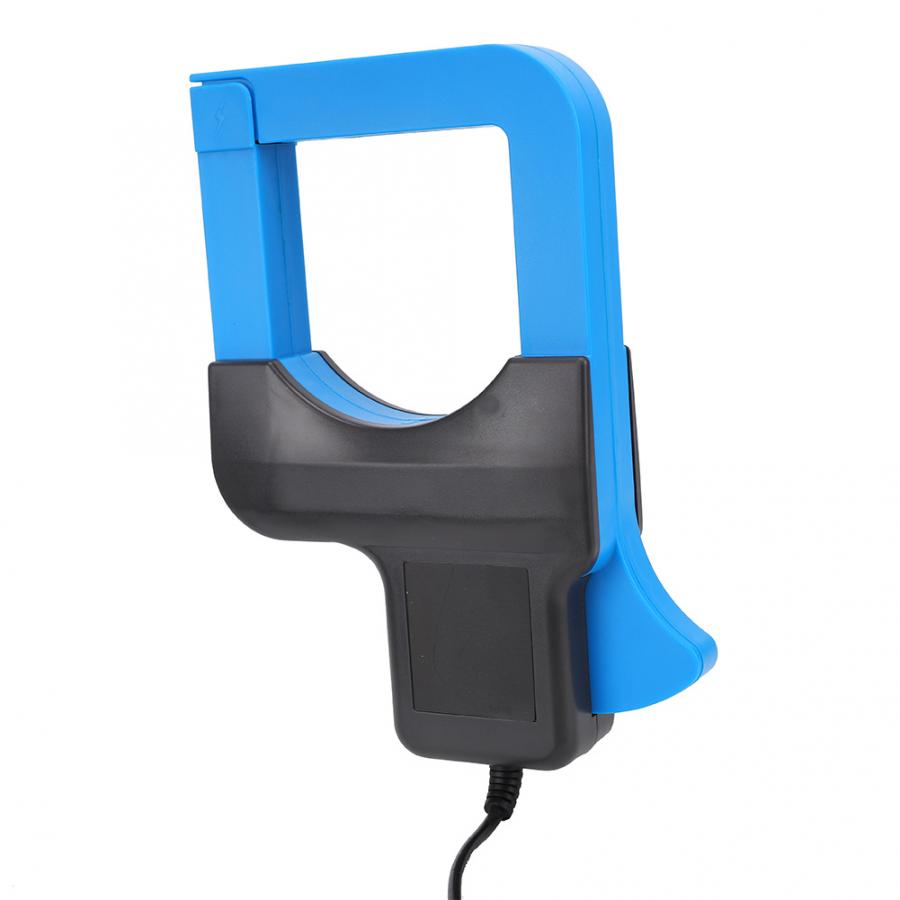

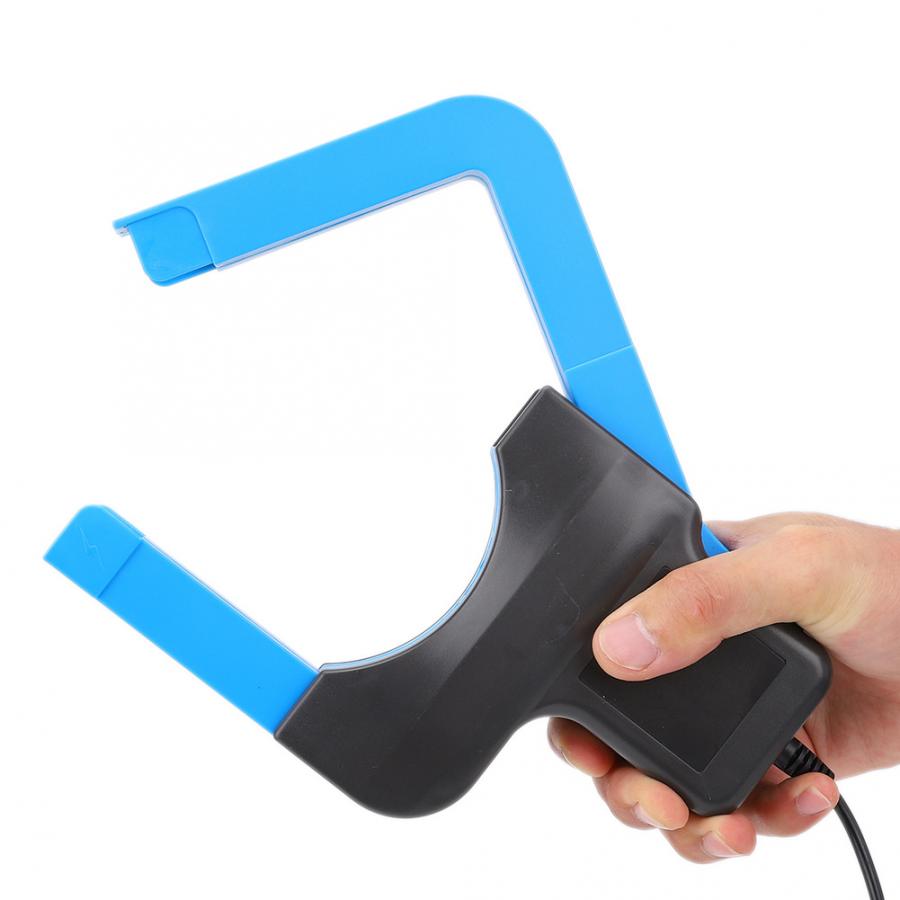

DetailsAfbeeldingen:
