Gebruikershandleiding 701U
Na het opstarten geven de rode en blauwe LED's de stromende twee items van VTX achter elkaar aan: kanaal en band. (de knipperende tijden van de rode en blauwe LED's geven respectievelijk het item en de waarde aan. Daarna geven de LED's de werkende modi: er is &blueLEDareon.)

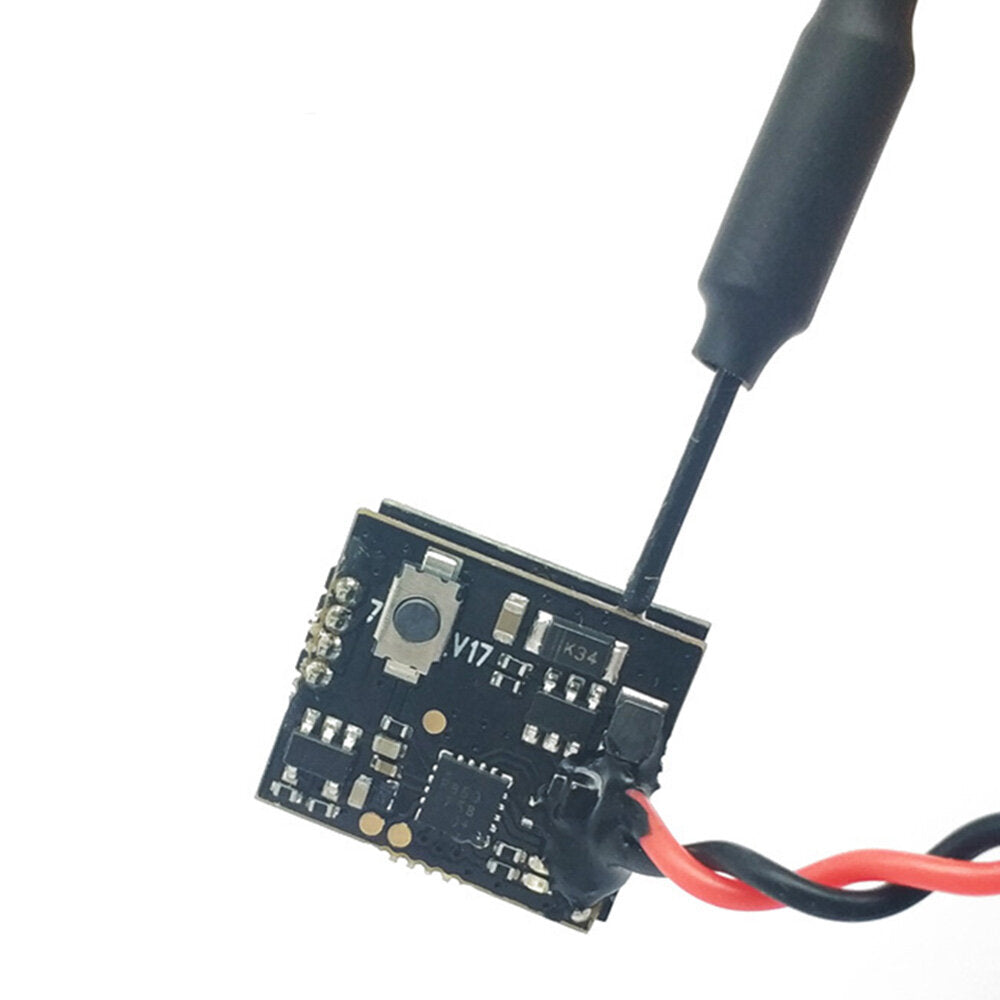

De eerste stap: Houd de knop ingedrukt totdat de rode LED 1 keer knippert, wat betekent dat het item van het kanaal wordt geselecteerd, en druk vervolgens op. de knop kan de kanalen selecteren (blauwe LED-knippertijden komen overeen met kanaal 1-8).
De tweede stap: houd de knop nogmaals ingedrukt, de rode LED knippert 2 keer, wat betekent dat het item van de band wordt geselecteerd, druk vervolgens op de knop om de band te selecteren (blauwe LED-knippertijden komen overeen met de band A-F)
De derde stap: Druk nogmaals op de knop en houd deze ingedrukt, de LED zal 3 keer flitsen, wat betekent dat de selectie van de afbeelding omgedraaid wordt, en druk vervolgens op de knop om de verticale beeldomkering te selecteren.
De vierde stap: Vul de knop in en houd de knop ingedrukt, sla op en stel de ETX in (Dit is een stessiatotettingt.
Beschrijving:

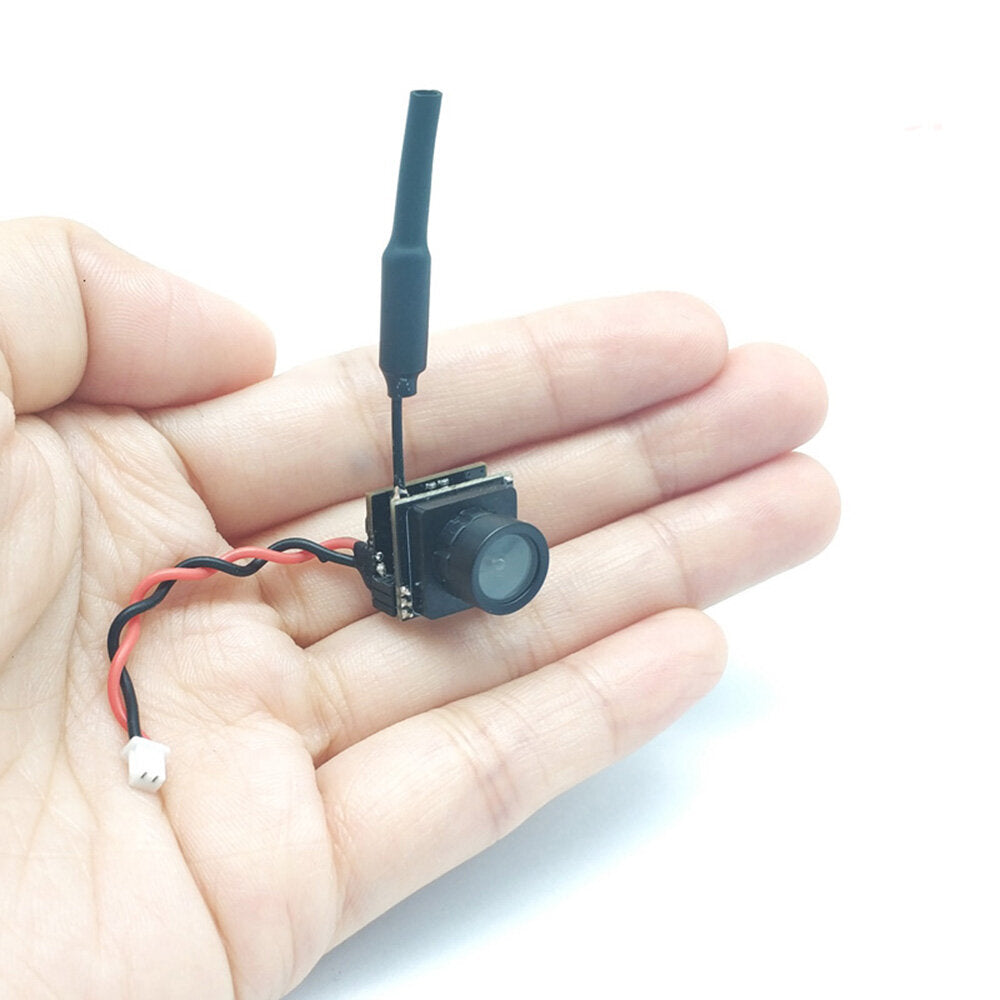

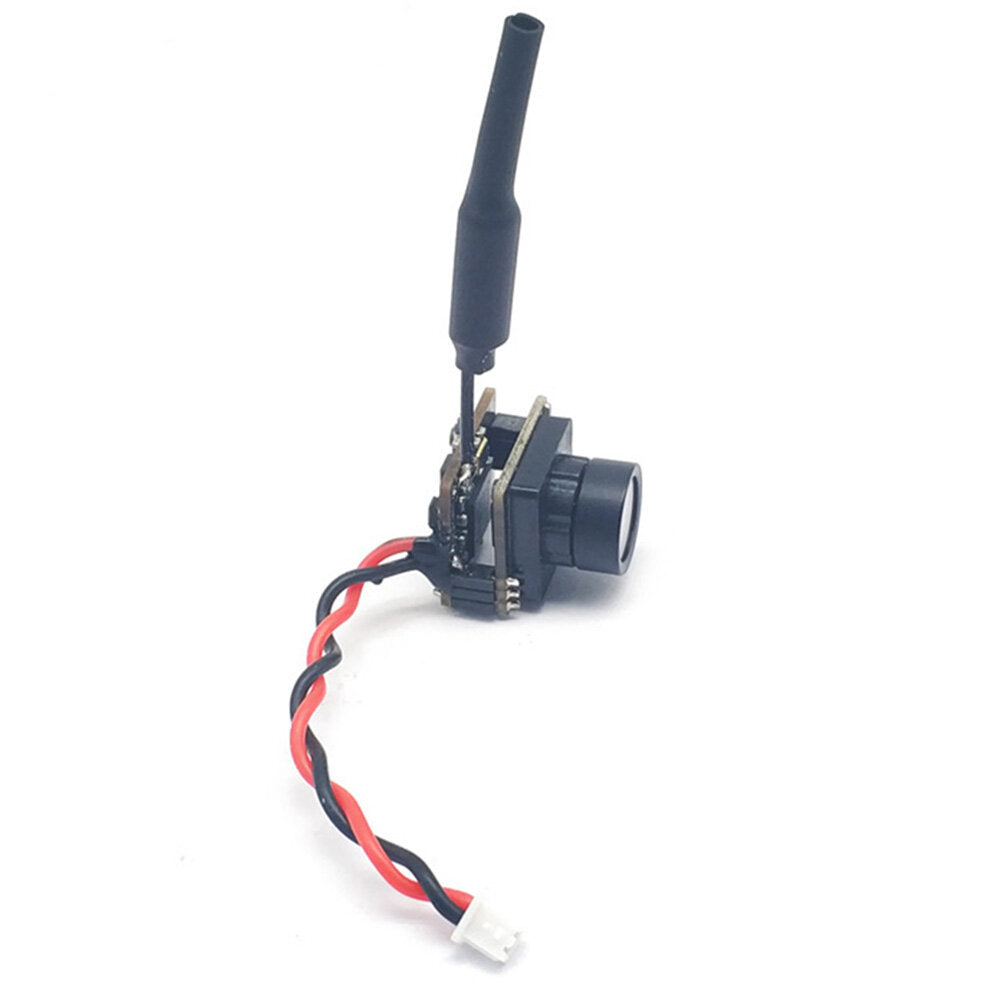

Itemnaam: FPV-camera
Model: 701u
Type: koperen buisantenne
Werkstroom: 220mA
Maat: 13.5x15.9x17.2mm
Werkspanning: 5V (2.5-5.5V)
Aanpassing methoud:Gebruik de knop
Vermogen: 25mW
Kanaal: 48CH
Gewicht: 3,6 g
Camera: 120 ° groothoekcamera
Video: PAL
Resolutie: 600TVL
Afbeelding omdraaien: ondersteuning
Brandpuntsafstand: F=1.4mm
Pakket Inbegrepen:
1x camera
Opmerking: 1. Zorg ervoor dat er voldoende ruimte is voor luchtstroom wanneer u de module op de drone installeert voor het geval:
de oververhittingsbeveiliging begint het vermogen te verminderen, zelfs om in het ergste geval uit te schakelen. 2. Installeer de antenne
voordat het wordt ingeschakeld voor een langere gebruiksduur.
