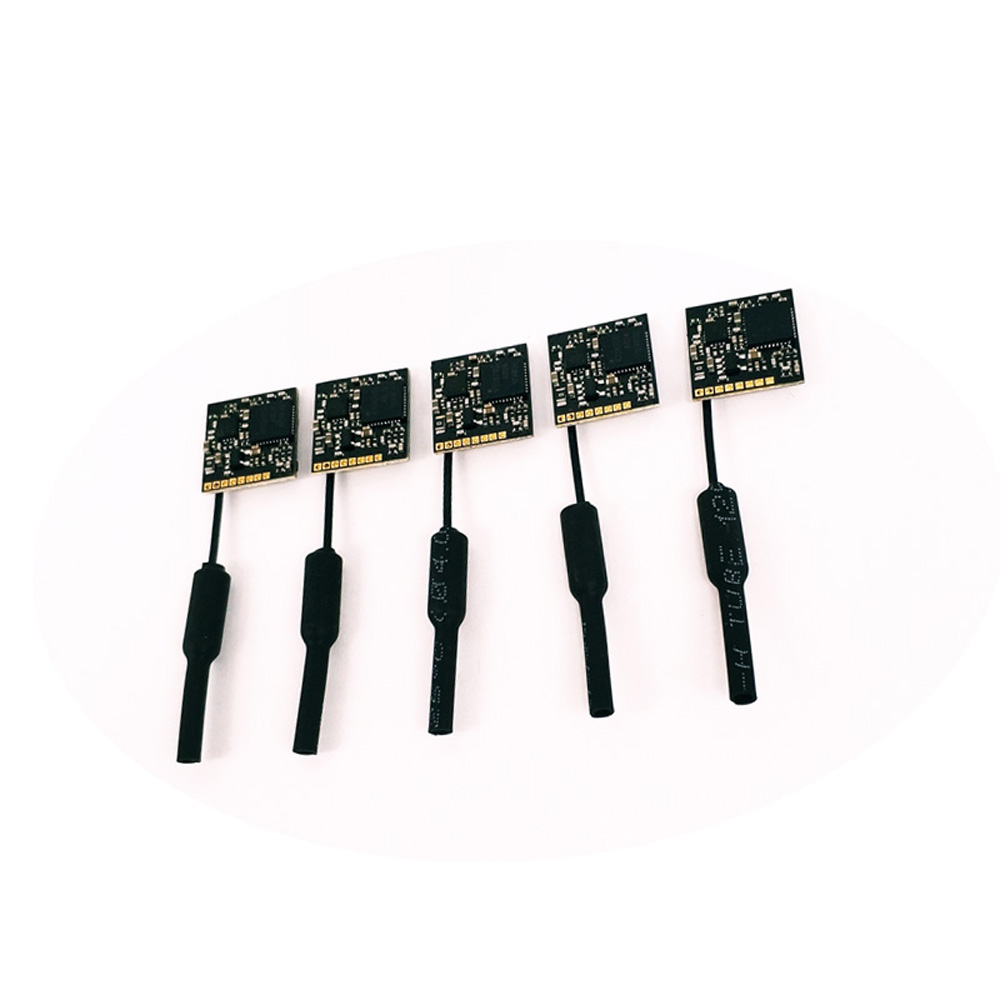

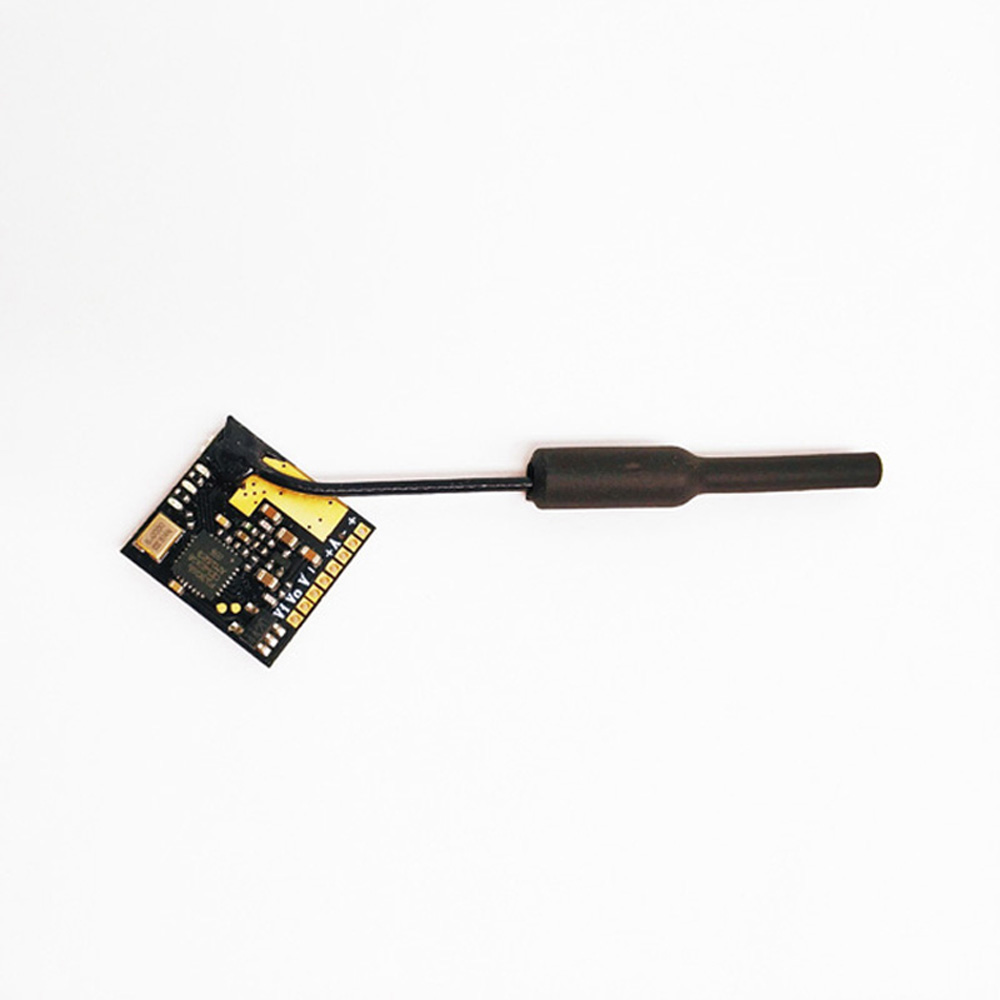

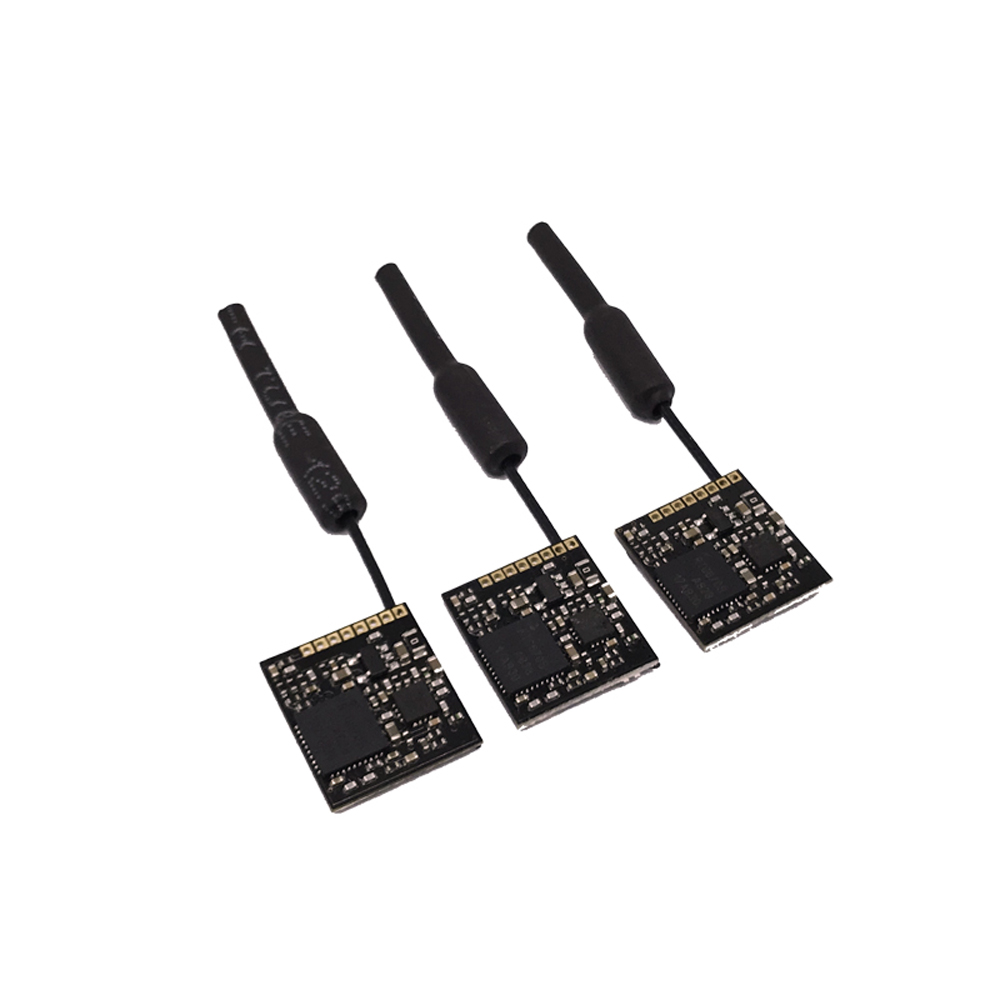

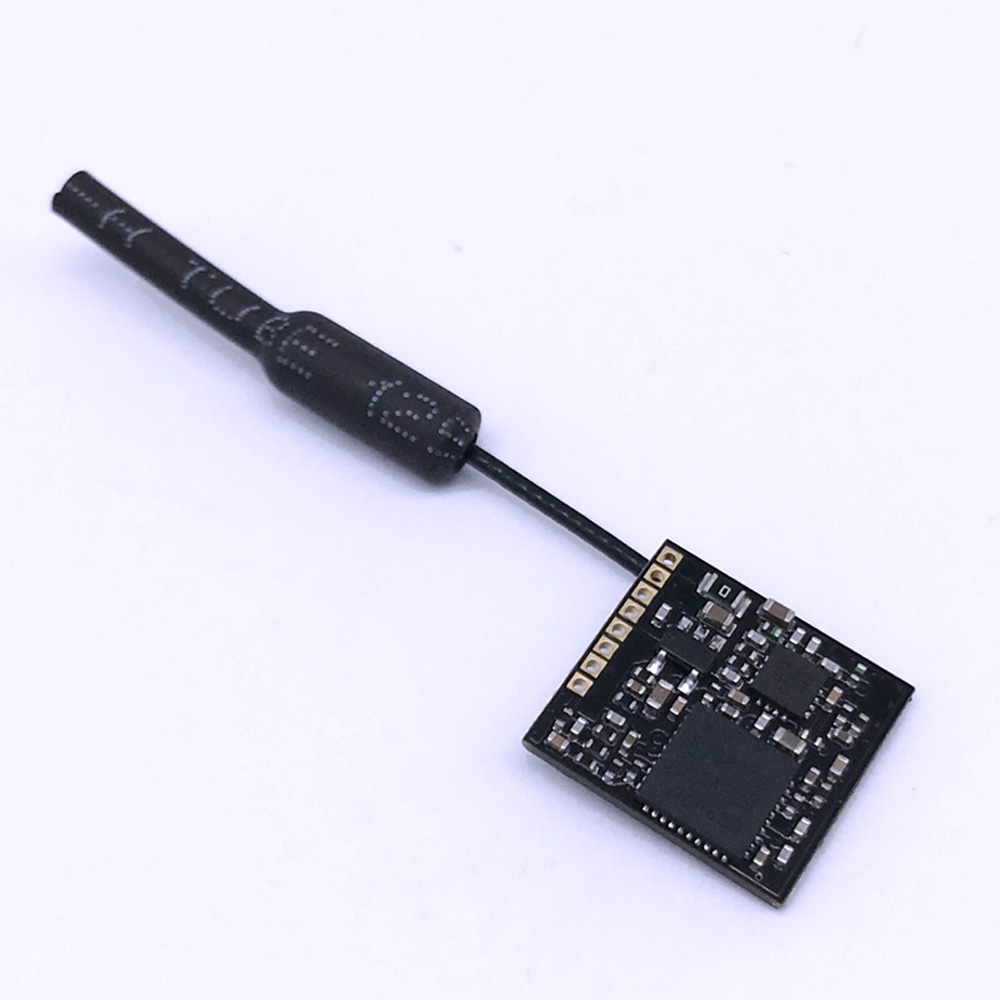

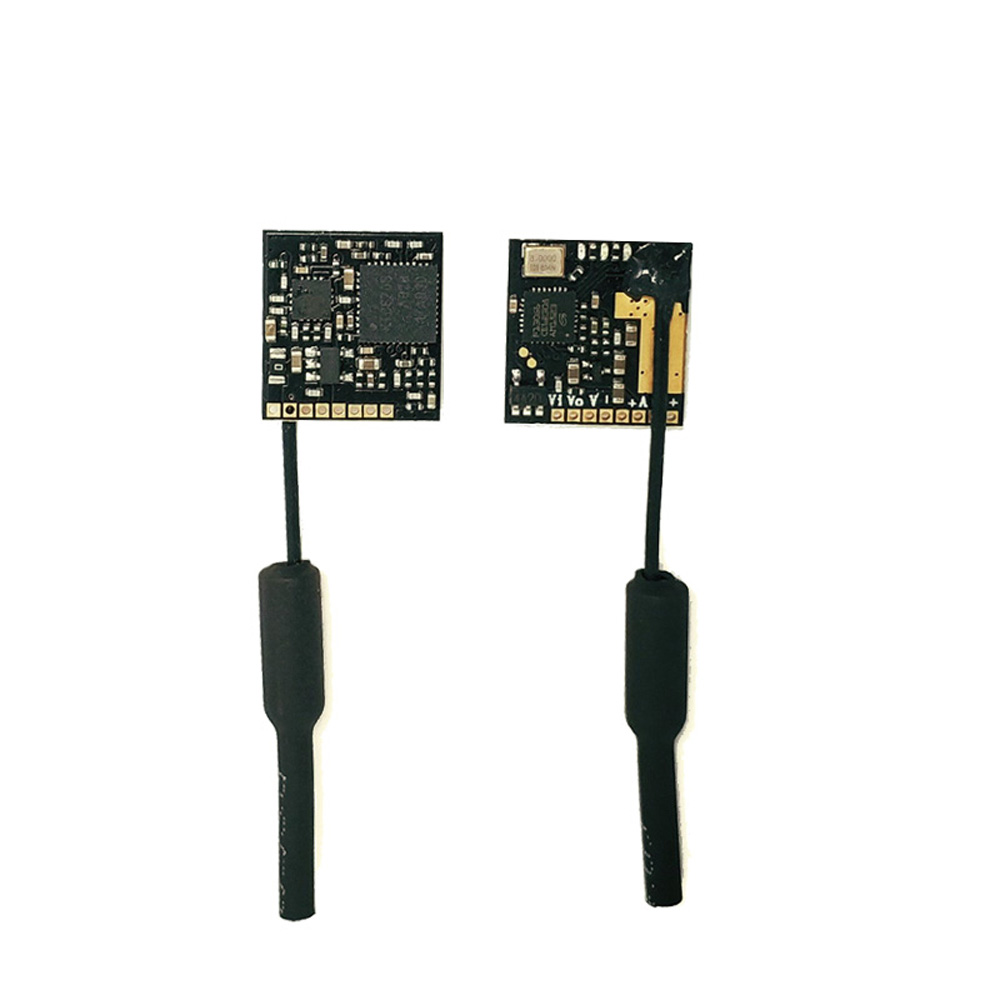

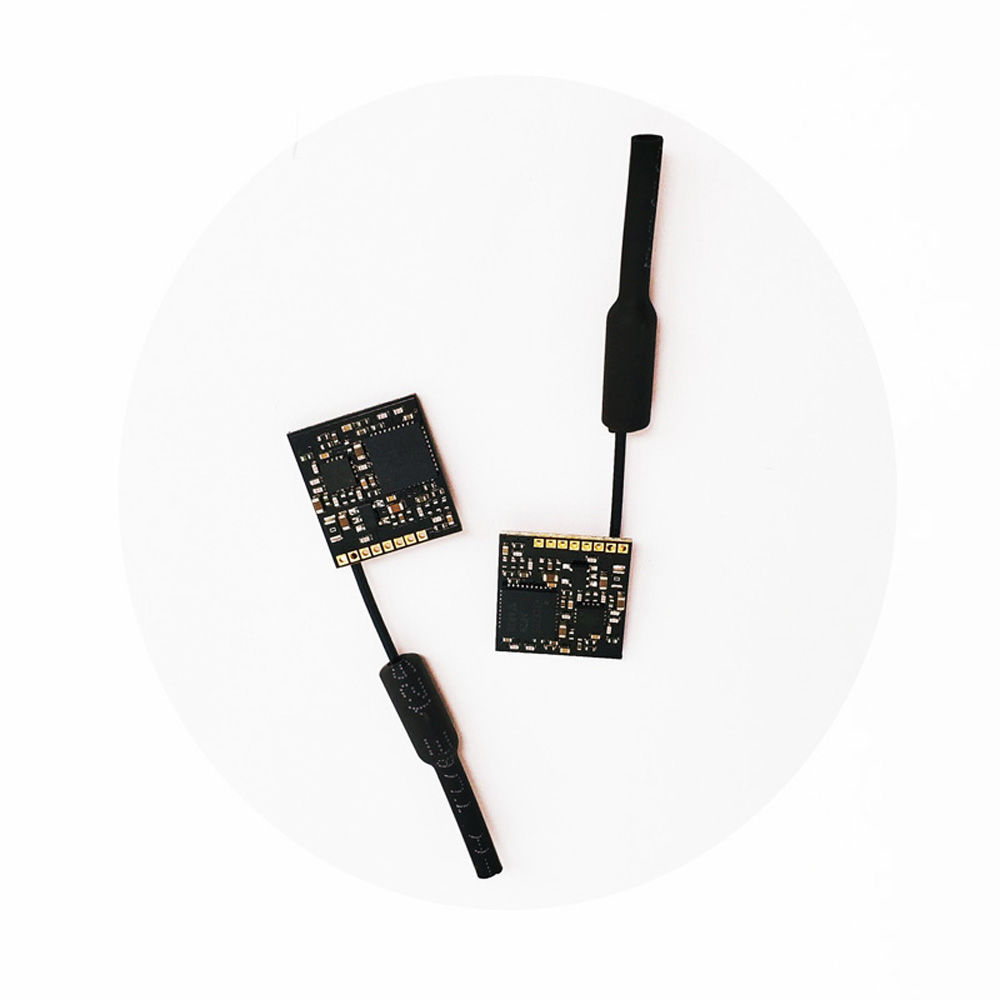

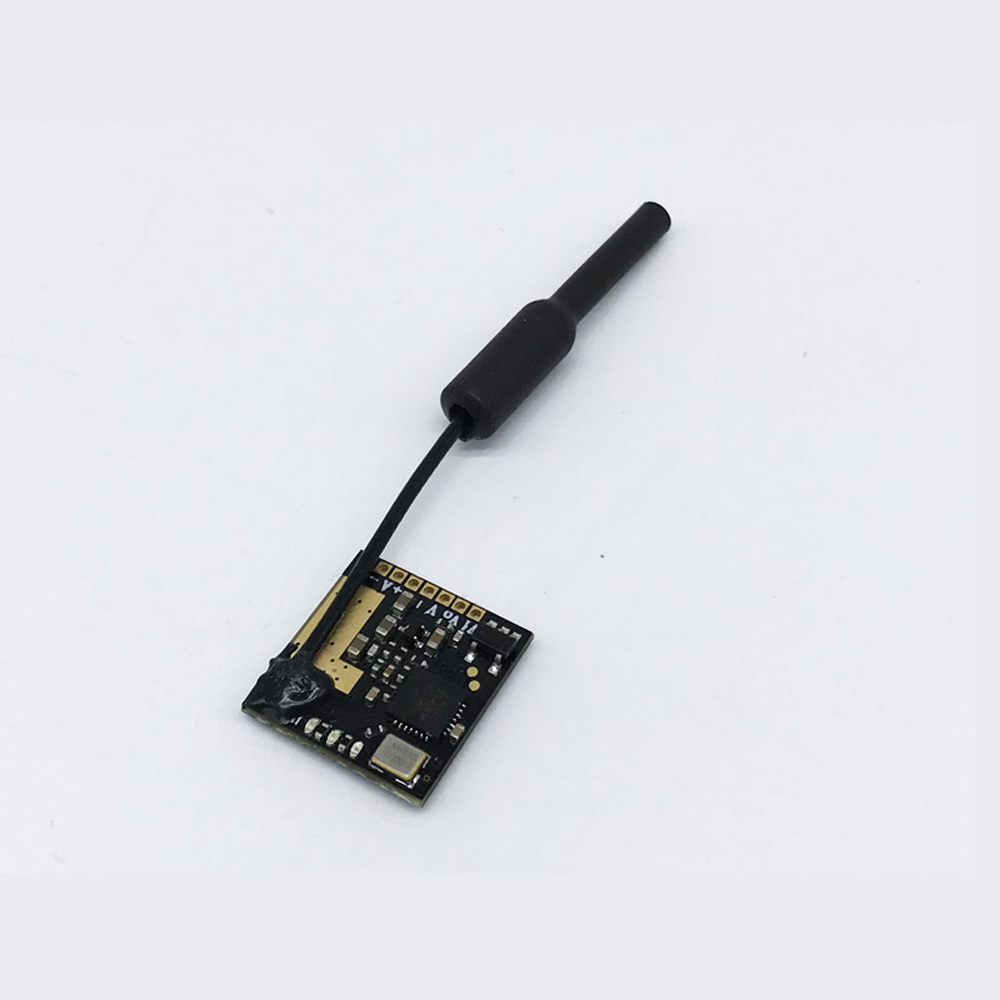

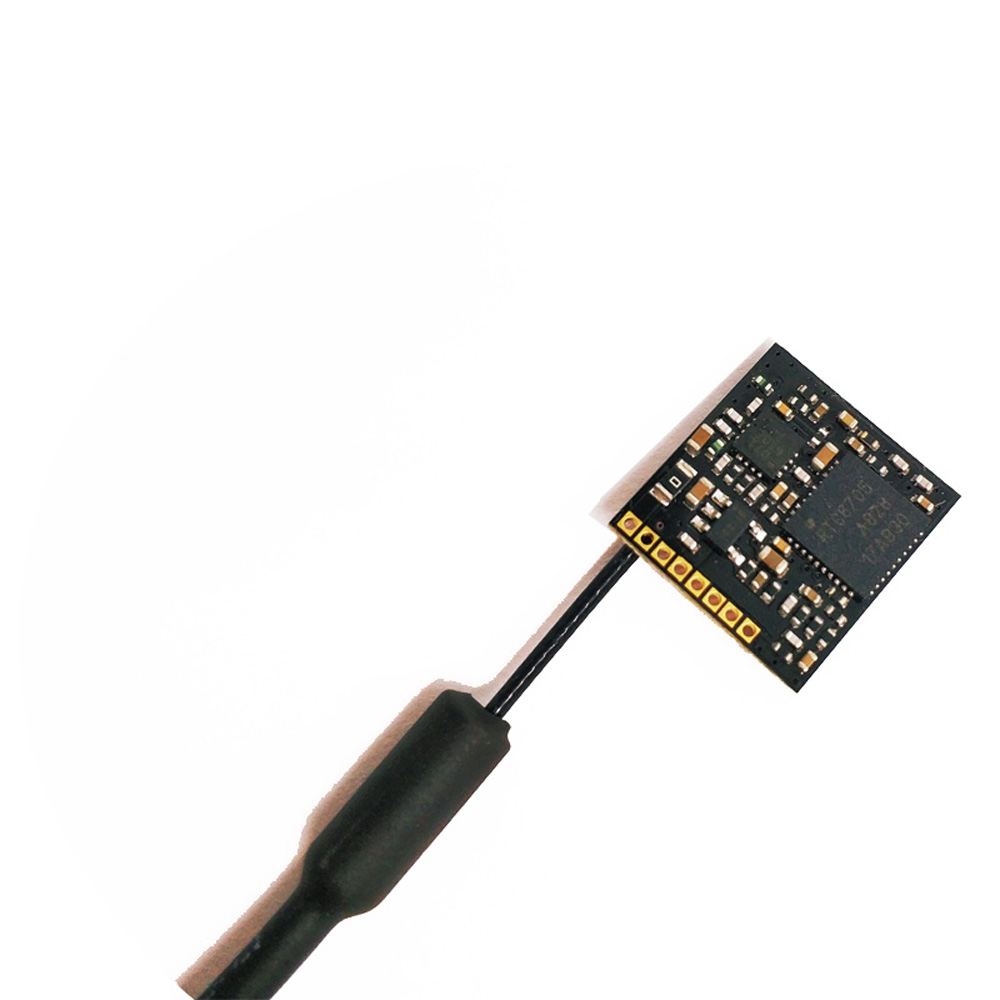

EWRF e7082VM 5.8G 40CH 100mW Power verstelbare FPV-zender W / Betaflight Cleanflight OSD
Omschrijving:
Artikel nummer: EWRF e7082VM
Frequentie (Mhz)
Omschrijving:
Artikel nummer: EWRF e7082VM
Frequentie: 5.8G 40CH
zendvermogen: 100mW / OFF (PITmode)
Stroomvoorziening: DC5V
Stroom (5v): 170mA(100mW)

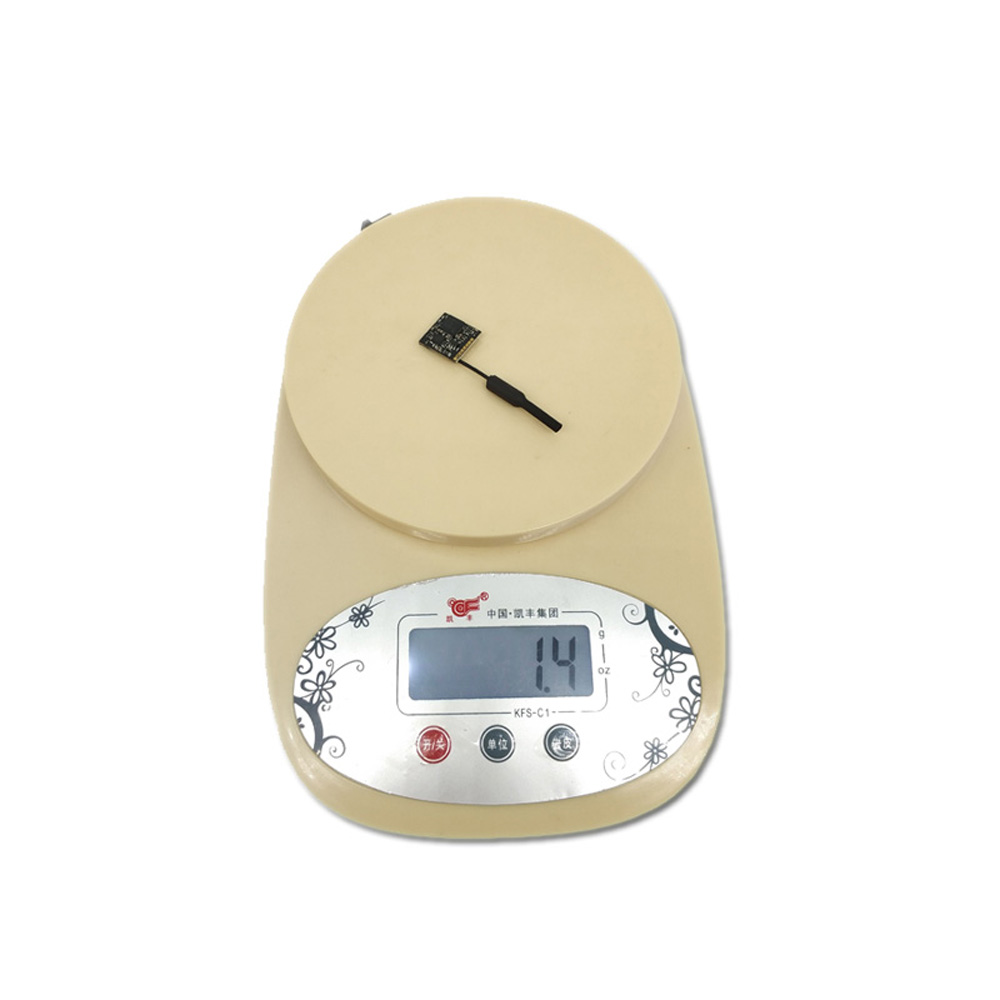

Gewicht: 1,4 g

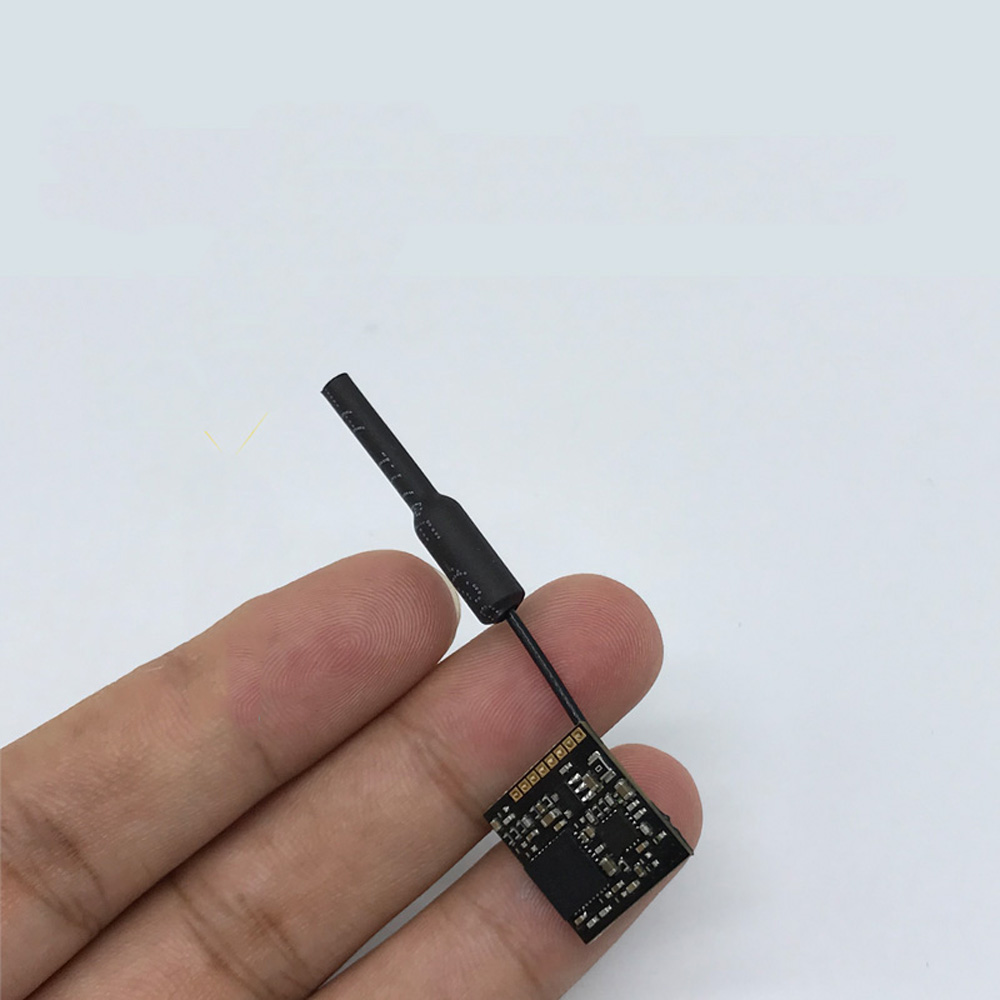

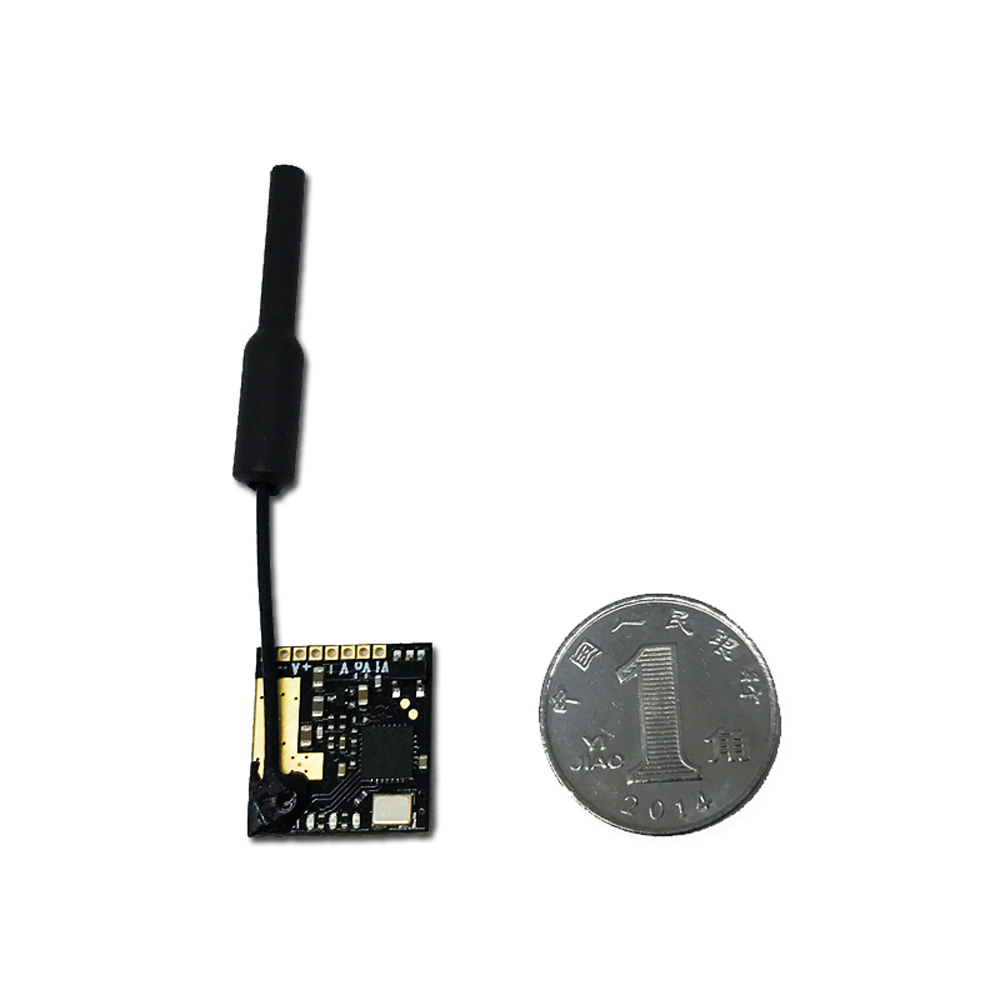

Standaardformaat: 14 * 15 * 3 mm
Algemene kenmerken:
* Betaflight / Cleanflight OSD-configuratieparameter
* Maak power-up en kanaalwisseling schoon zonder interferentie met anderen
* Kleinere stroomsterkte: 100mW (voeding 5V: 170mA)
Gebruikershandleiding
1. LED-indicatie
* De rode LED geeft de status van de werkmodus of het item aan bij het instellen van de VTX (1 keer knipperen betekent het selecteren van de kanalen, 2 maal knipperen betekent het selecteren van de banden).
* De blauwe LED geeft de status van Pitmode of de waarde van het item aan bij het instellen van de VTX (bijv. Bij het selecteren van de kanalen, 1 keer knipperen betekent kanaal 3. Bij het selecteren van de banden betekent 1 keer knipperen band A.)
* De groene LED knippert, geeft aan dat de oververhittingsbeveiliging VTX werkt, het vermogensniveau daalt.
2. Indicatie werkmodus
* Na het opstarten geven de rode en blauwe LED's achtereenvolgens de volgende twee items van VTX aan: kanaal, band (de knipperende tijden van de rode en blauwe LED's geven respectievelijk het item en de waarde aan). Daarna geven de LED's de werkmodi aan.
* Normaal: de rode en blauwe LED branden.
* Pitmode: de rode LED brandt en de blauwe LED is uit.
3. Instelling
* De rode LED knippert 1 keer wat betekent dat het item van kanaalselectie, druk dan op de knop kan de kanalen selecteren (blauwe LED knippert tijden komt overeen met het kanaal 1-8).
* De rode LED knippert 2 keer, wat betekent dat het bandtype wordt geselecteerd en druk vervolgens op de knop om de band te selecteren (blauwe LED knippertijden komen overeen met de band AF).
Voor e7082VM, Betaflight / Cleanflight OSD-instelling van kanaal, band en Pitmode, raadpleegt u 'Betaflight OSD-instelling van EWRF-zender' voor details.
Frequentie (Mhz)
| Band | CH1 | CH2 | CH3 | CH4 | CH 5 | CH6 | CH7 | CH8 |
| A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| b | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| c | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| d | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| E | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
Notitie:
1. Zorg ervoor dat er voldoende ruimte is voor luchtstroom bij het installeren van de module op de drone in het geval dat de beveiliging tegen oververhitting de stroom begint te verminderen, zelfs als deze op het slechtste moment wordt uitgeschakeld.
2. Installeer de antenne voordat u hem inschakelt voor een langere levensduur.
Pakket inbegrepen:
1x EWRF e7082VM 5.8G 40CH 100mW Power verstelbare FPV-zender
