Omschrijving:
Merknaam: EWRF

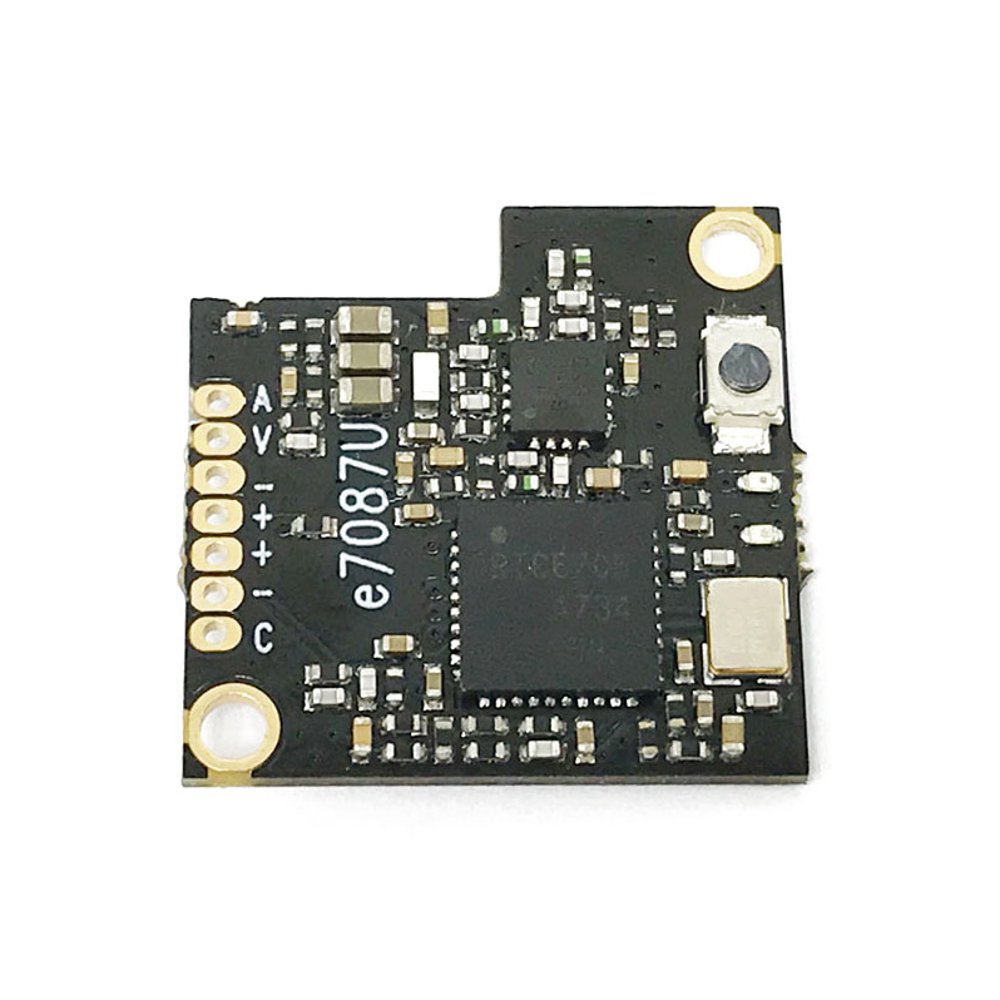

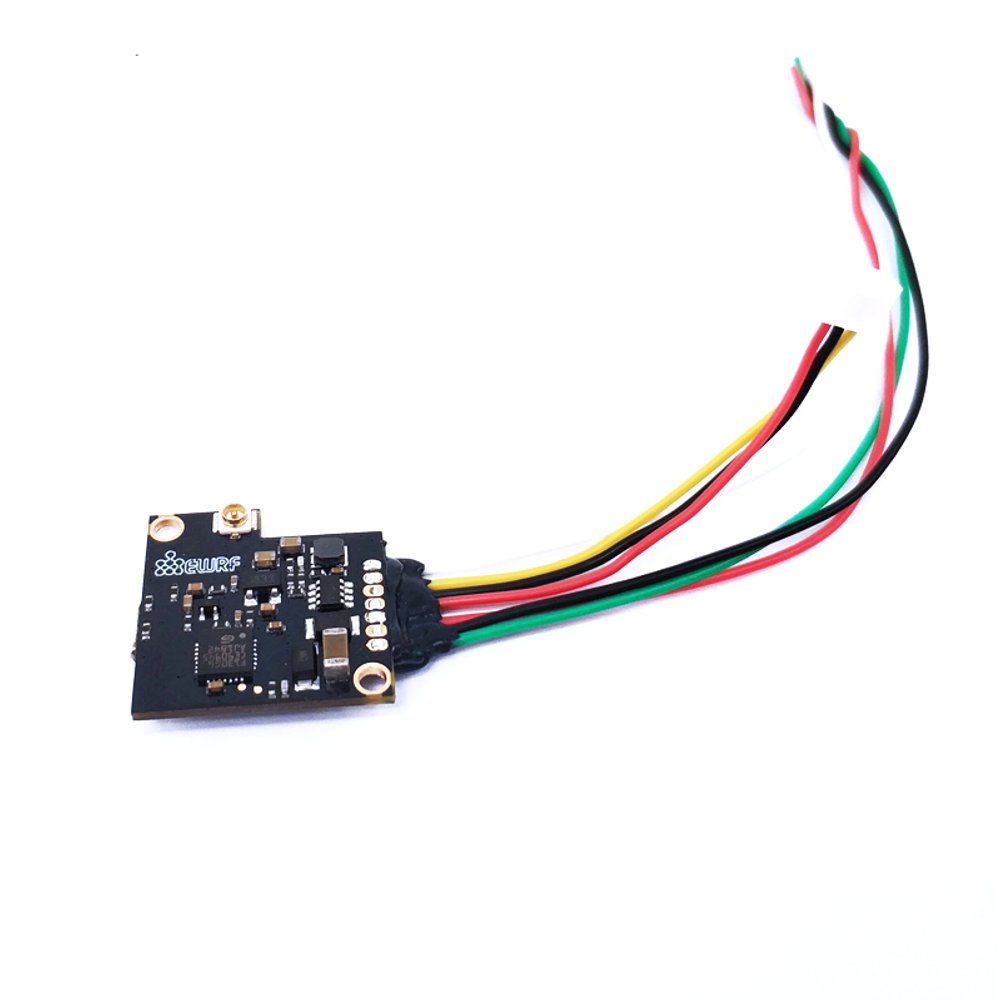

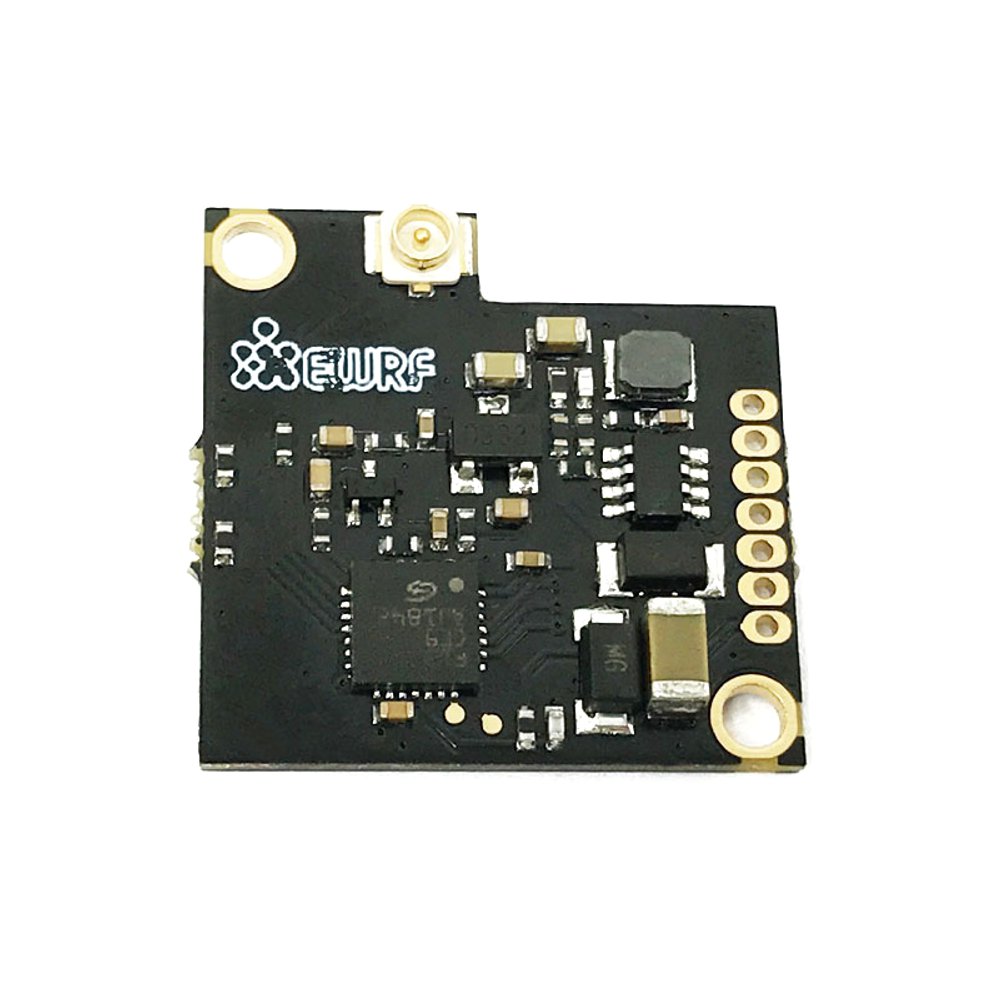

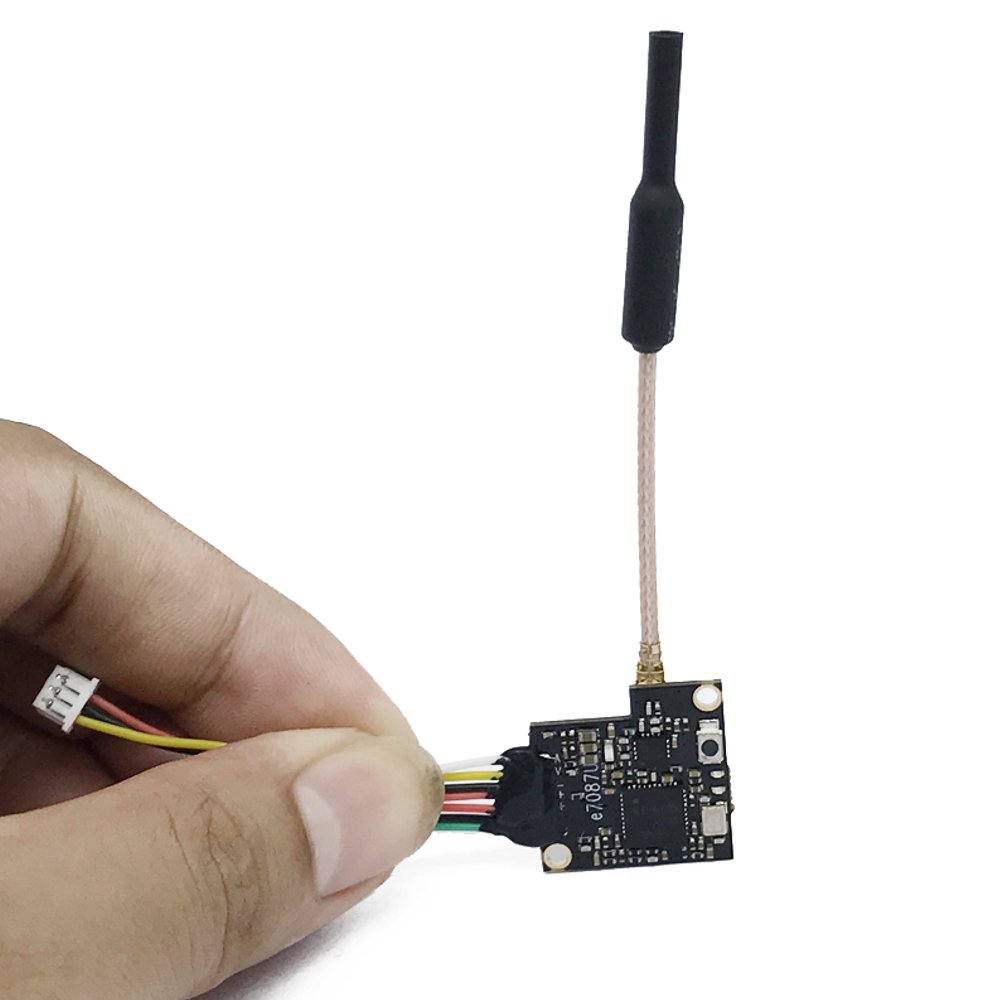

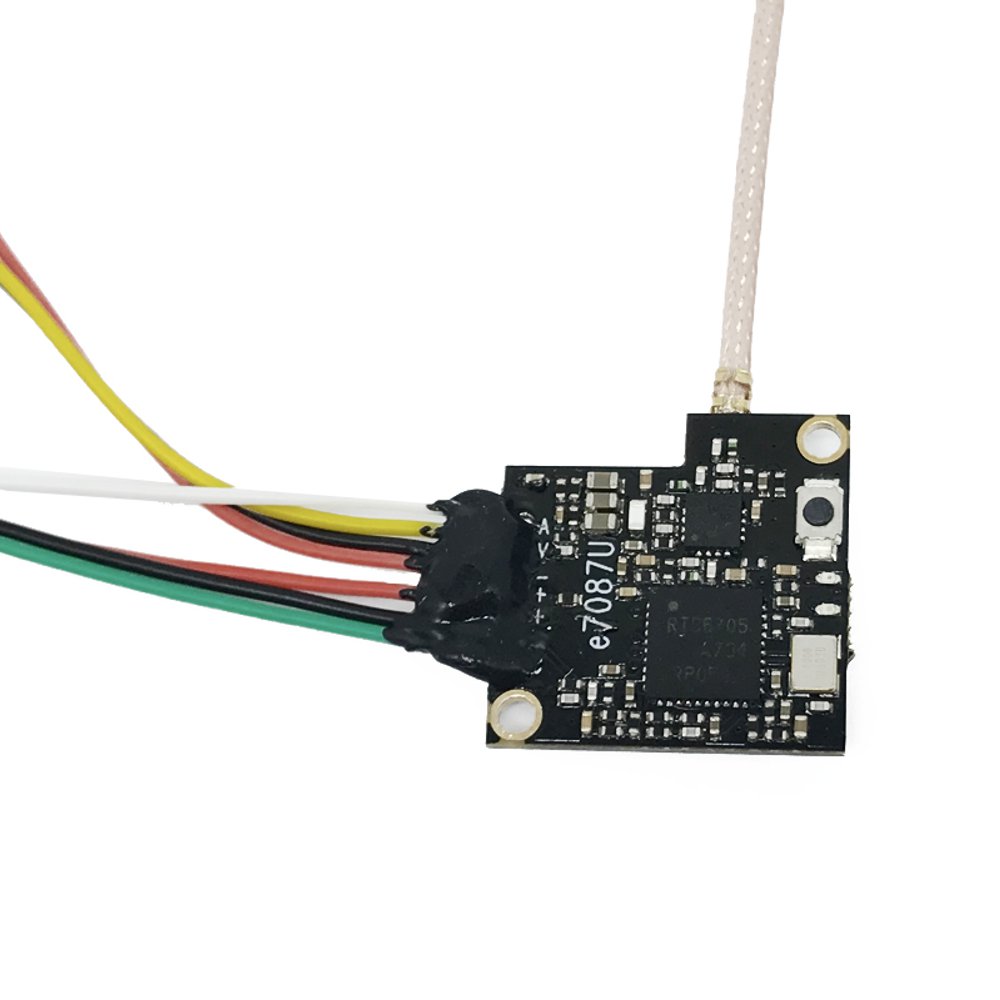

Artikelnaam: EWRF e7087UPro 5.8 GHz 48CH 0/25/100 / 200mW Verstelbare FPV-zender VTX
Frequentie: 5.8G 48CH
Zendvermogen: 25mW / 100mW / 200mW / OFF (Pitmode)
Voeding: DC 5-24V
Voedingsstroom (12V): 60mA (25mW) / 80mA(100mW) / 100mA(200mW)
Gewicht: 3.1g
Voedingsstroom (12V): 60mA (25mW) / 80mA(100mW) / 100mA(200mW)
Gewicht: 3.1g

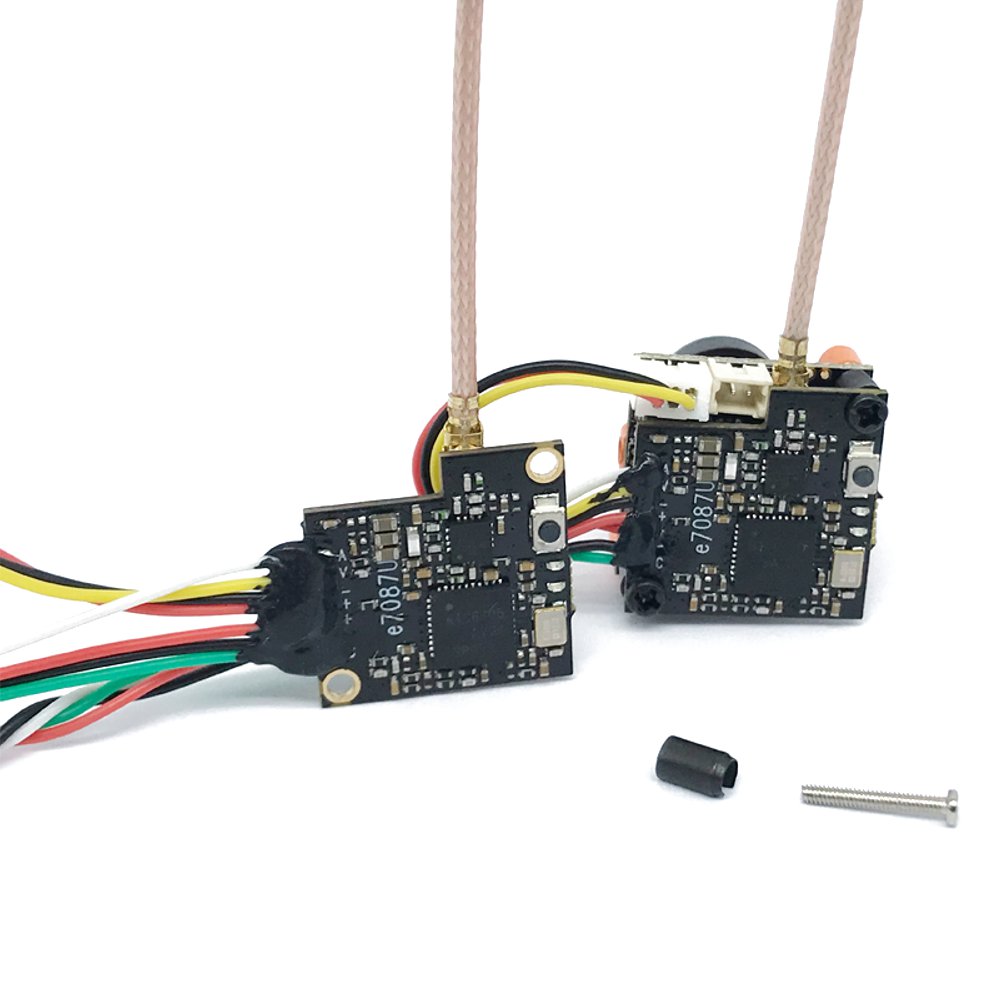

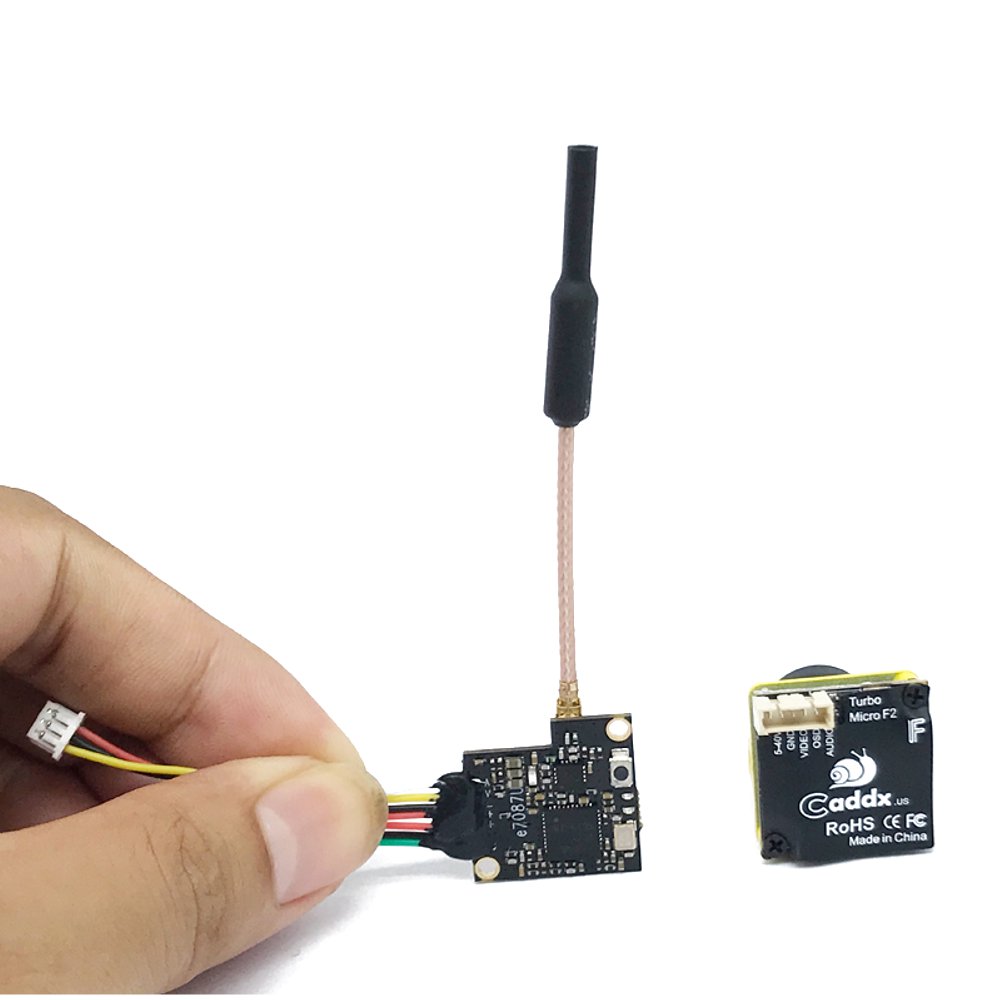

Grootte: ontwerp voor RunCam
Belangrijkste kenmerken:
- Instelbare 4 modi: 25mW / 100mW / 200mW / OFF
- Betaflight / Cleanflight OSD-configuratieparameter
- Ondersteuning voor SBUS-configuratie van parameter
- Schoon stroomopwekking en kanaalwisseling zonder storing voor anderen
- Miniatuur en lichtgewicht ontwerp
- 12V 100mA 200mW
Frequentie (Mhz):
1x EWRF e7087UPro 5,8 GHz 48CH 0/25/100 / 200mW verstelbare FPV-zenderFrequentie (Mhz):
| Band | CH1 | CH2 | CH3 | CH4 | CH 5 | CH6 | CH7 | CH8 |
| A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| b | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| c | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| d | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| E | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
| F | 5362 | 5399 | 5436 | 5473 | 5510 | 5547 | 5584 | 5621 |
Gebruikershandleiding:
1.LED-indicatie
- De rode LED geeft de status van de werkmodus of het item aan bij het instellen van de VTX (1 keer knipperen betekent het selecteren van de kanalen, 2 maal knipperen betekent het selecteren van de banden, 3 keer knipperen betekent het selecteren van de vermogensniveaus).
- De blauwe LED geeft de status van Pitmode of de waarde van het item aan bij het instellen van de VTX (bijv. Bij het selecteren van de kanalen, 3 keer knipperen betekent kanaal 3. Bij het selecteren van de banden betekent 3 keer knipperen de band C.Als onderdeel van het item van vermogensniveaus, 3 keer knipperen betekent bij het vermogensniveau van 200 mW)
2.Werkmodus Indicatie
- Na het opstarten geven de rode en blauwe LED's achtereenvolgens de volgende drie items van VTX aan: kanaal, band en vermogensniveau (de knipperende tijden van de rode en blauwe LED's geven respectievelijk het item en de waarde aan). Daarna geven de LED's de werkmodi aan.
- Normaal: de rode en blauwe LED branden.
- Pitmode: de rode LED brandt en de blauwe LED is uit.
3.Instellen
- Houd de knop ingedrukt totdat de rode LED 1 keer knippert, wat betekent dat het kanaal wordt geselecteerd. Druk vervolgens op de knop om de kanalen te selecteren (blauwe LED-flitstijden komen overeen met kanaal 1-8).
- Houd de knop opnieuw ingedrukt, de rode LED knippert 2 keer, wat betekent dat het item van de band wordt geselecteerd, en druk vervolgens op de knop om de band te selecteren (blauwe LED knippert keer komt overeen met de band AF).
- Houd de knop opnieuw ingedrukt, de rode LED knippert 3 keer, wat betekent dat het item van het vermogensniveau wordt geselecteerd, en druk vervolgens op de knop om het vermogen te selecteren (blauwe LED-knippertijden komen overeen met het vermogensniveau).
- Houd de knop opnieuw ingedrukt, de rode LED knippert 2 keer, wat betekent dat het item van de band wordt geselecteerd, en druk vervolgens op de knop om de band te selecteren (blauwe LED knippert keer komt overeen met de band AF).
- Houd de knop opnieuw ingedrukt, de rode LED knippert 3 keer, wat betekent dat het item van het vermogensniveau wordt geselecteerd, en druk vervolgens op de knop om het vermogen te selecteren (blauwe LED-knippertijden komen overeen met het vermogensniveau).
- Houd tenslotte de knop ingedrukt, sla op en verlaat de instelling van VTX (deze stap is essentieel voor het instellen).
- Druk tweemaal op de knop om de AAN / UIT-modus van Pitmode in of uit te schakelen.
4. SBUS-instelling
Verbonden met het 6e kanaal van de ontvanger, draai heen en weer en de schakelaar kan van kanaal veranderen. De werking lijkt op de sleuteltriggermodus.
5.OSD-instelling
Voor Betaflight / Cleanflight OSD-instelling van kanaal, band, voeding en Pitmode, raadpleegt u 'Betaflight OSD-instelling van EWRF-zender' voor meer informatie.
Notitie:
- Zorg dat er voldoende ruimte is voor luchtstroom bij het installeren van de module op de drone in het geval dat de beveiliging tegen oververhitting de stroom begint te verminderen, zelfs als deze op het slechtste moment wordt uitgeschakeld.
- Installeer de antenne voordat u hem inschakelt voor een langere levensduur.

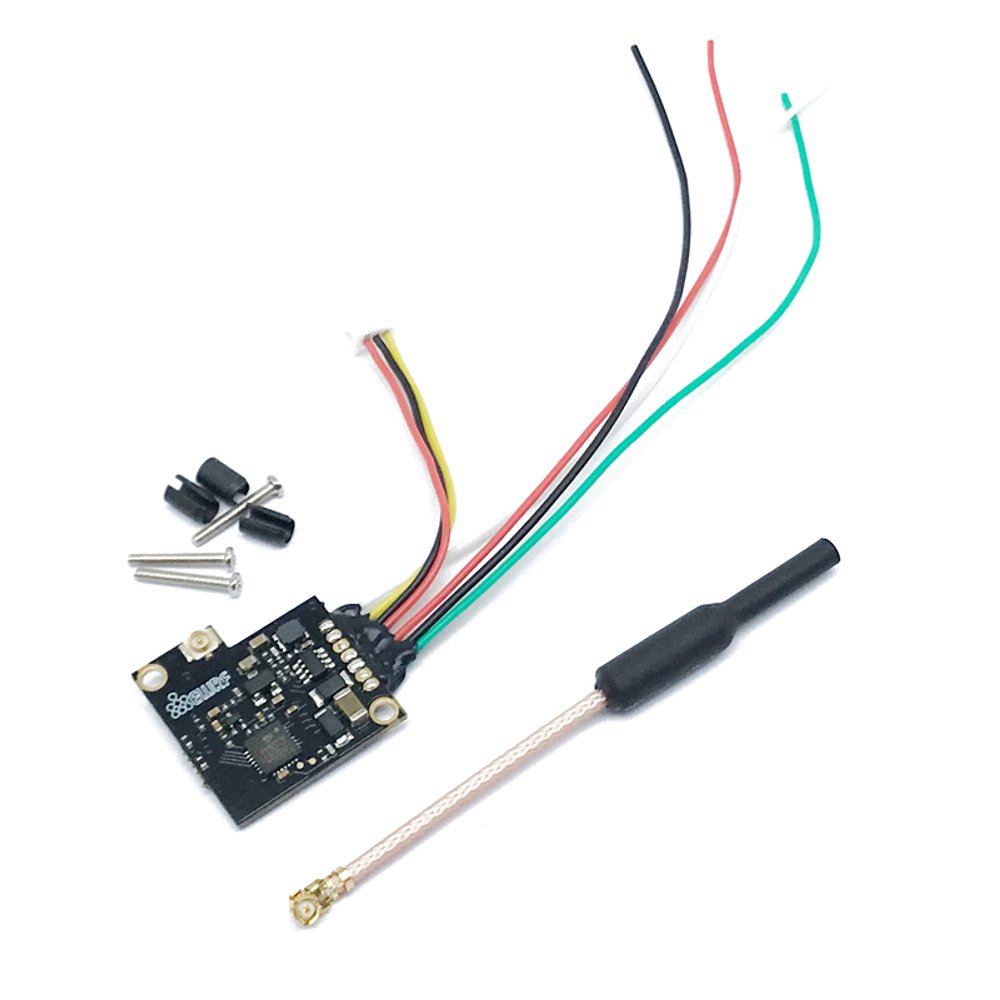

Pakket inbegrepen:
Notitie:
- Zorg dat er voldoende ruimte is voor luchtstroom bij het installeren van de module op de drone in het geval dat de beveiliging tegen oververhitting de stroom begint te verminderen, zelfs als deze op het slechtste moment wordt uitgeschakeld.
- Installeer de antenne voordat u hem inschakelt voor een langere levensduur.
Pakket inbegrepen:
