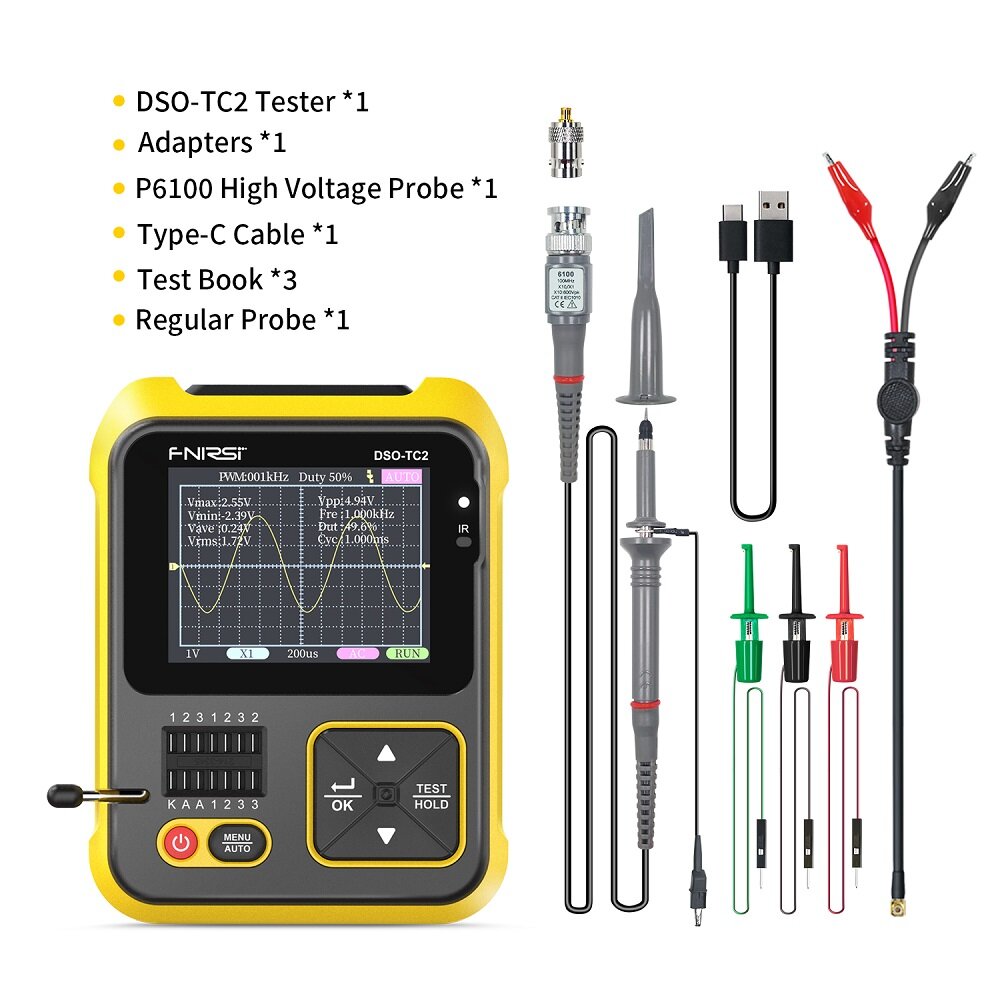

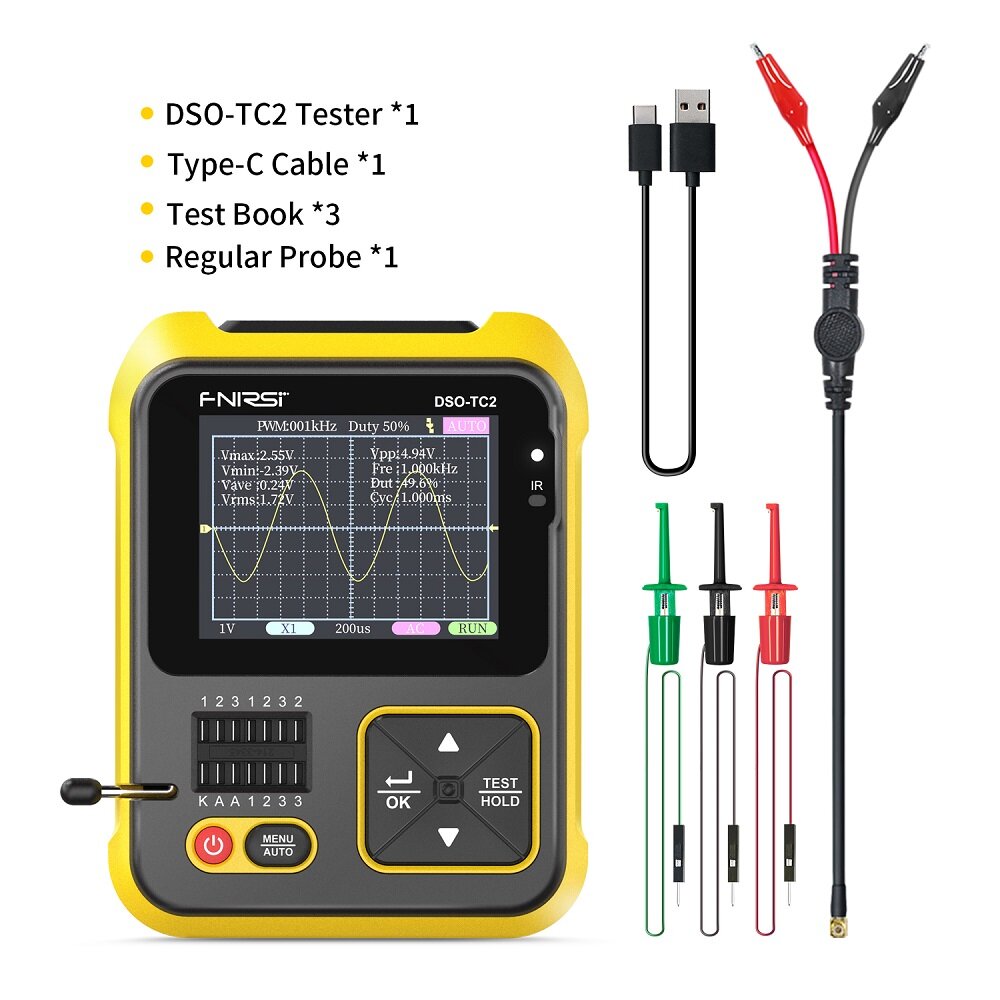

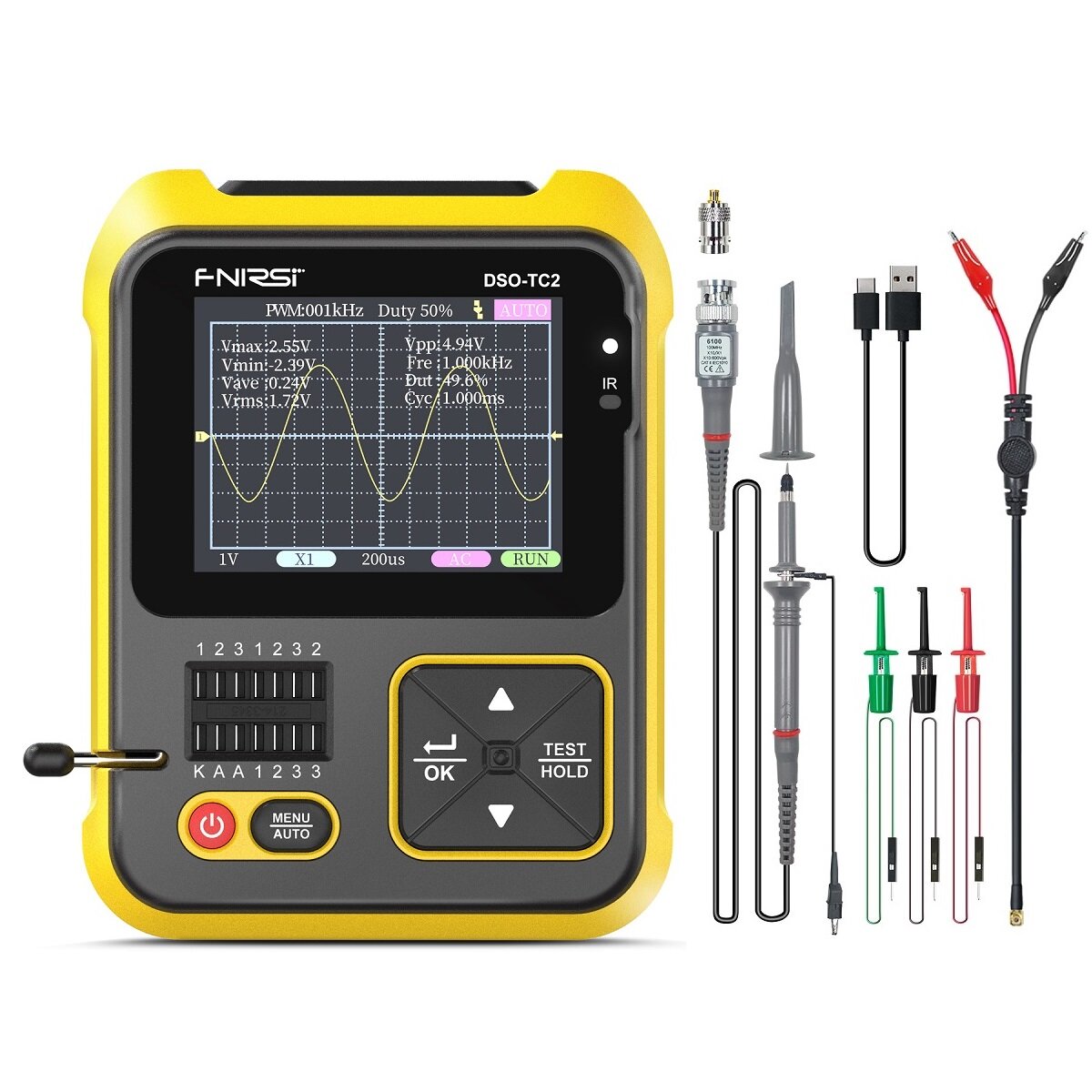

Beschrijving:

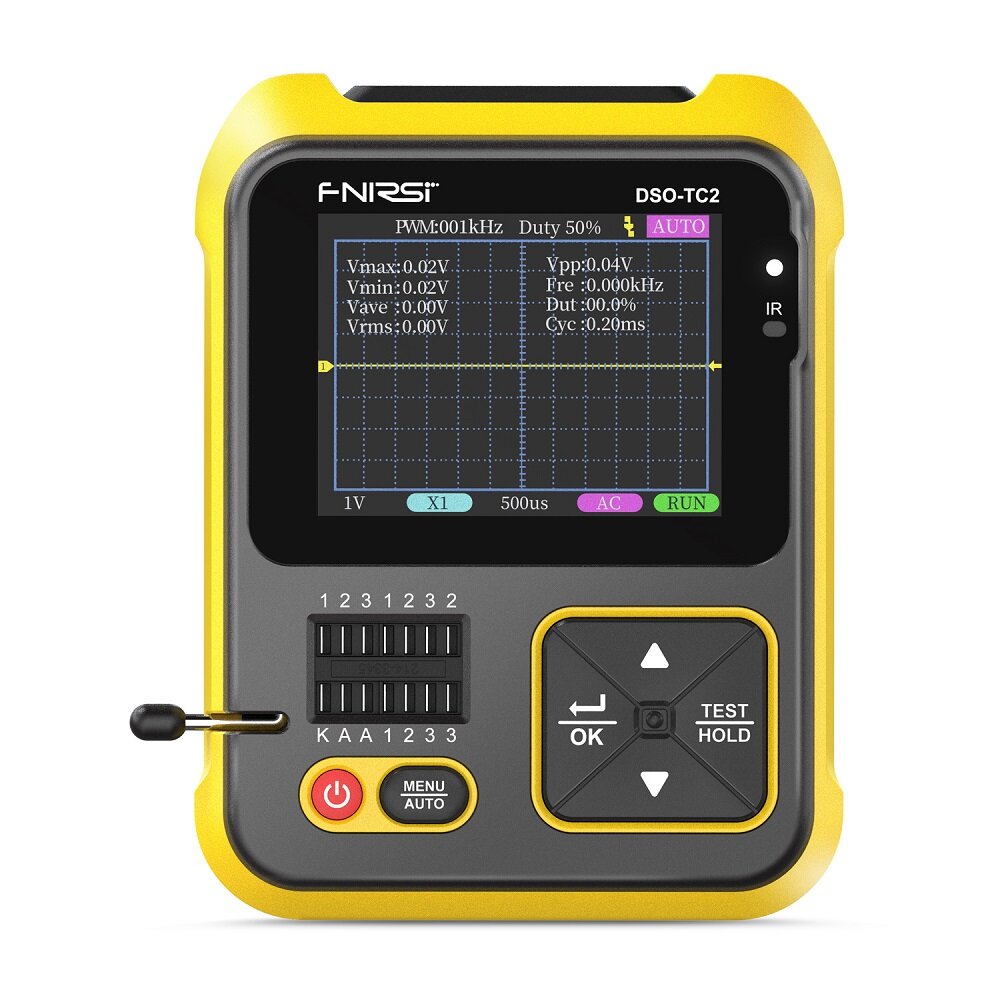

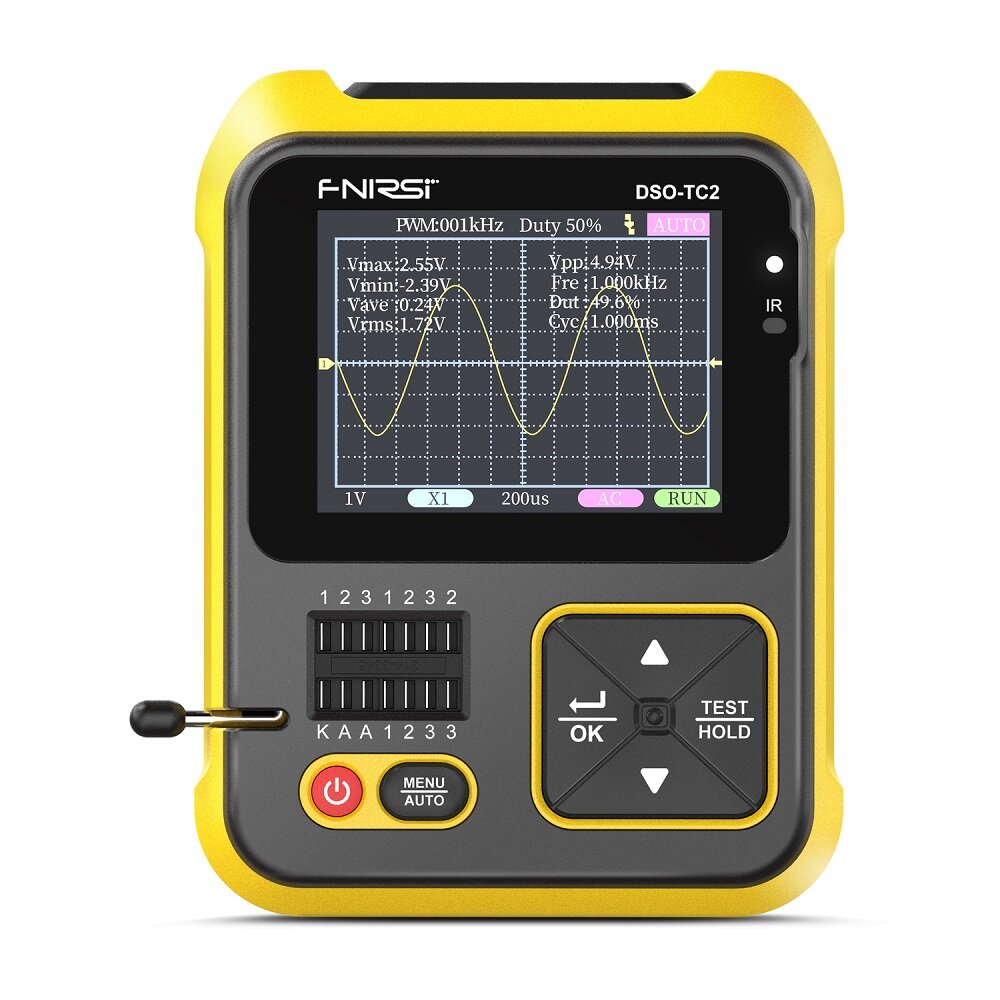

FNIRSI-TC2 integreert op ingenieuze wijze digitale oscilloscoop, elektronische componententester, PWM signaalgenerator en andere functies in één. Uitgerust met groot formaat kleuren dot matrix TFT display. Ingebouwde oplaadbare lithiumbatterij. Breng meer praktische functies voor gebruikers met een klein formaat, Heeft ook een goede draagbaarheid.
FNIRSI-TC2 heeft verschillende werkmodi, zoals oscilloscoop en componententester. Elke keer dat u op de aan / uit-knop klikt, wordt de modusselectie-interface geopend. Druk op de toetsen "Omhoog" en "Omlaag" van de richtingstoetsen om te selecteren, selecteer "Mos Test", druk op de toets "OK" om de componenttestermodus te openen; Selecteer het item "Oscilloscoop", druk op de toets "OK" om de oscilloscoopmodus te openen
"Mos Test" -modus kan verschillende soorten transistors testen en kan apparaattype, pinpolariteit, hFE, inschakelspanning, junctiecapaciteit identificeren; kan capaciteit, weerstand, inductantiecomponenten, enz.
FNIRSI-TC2 is met name geschikt voor het snel koppelen van transistors, identificatie van gemengde componenten voor opbouwmontage en woordeloze componenten, en voorlopige screening van kleine batchcomponenten.
"Oscilloscoop" -modus om de signaalgolfvorm van het circuit te testen. Ondersteuning online bediening met computer, u kunt de officiële firmware zelf vernieuwen en de upgrade voltooien.
Gehoopt wordt dat FNIRSI-TC2 de studie en het werk van de meeste gebruikers efficiënter en interessanter kan maken.
Technische parameter:
FNIRSI DSO-TC2 Apparatuurparameters:
Display: 2,4 inch TFT kleurenscherm, LED-achtergrondverlichting
Aangedreven door: 1500mAh oplaadbare lithiumbatterij

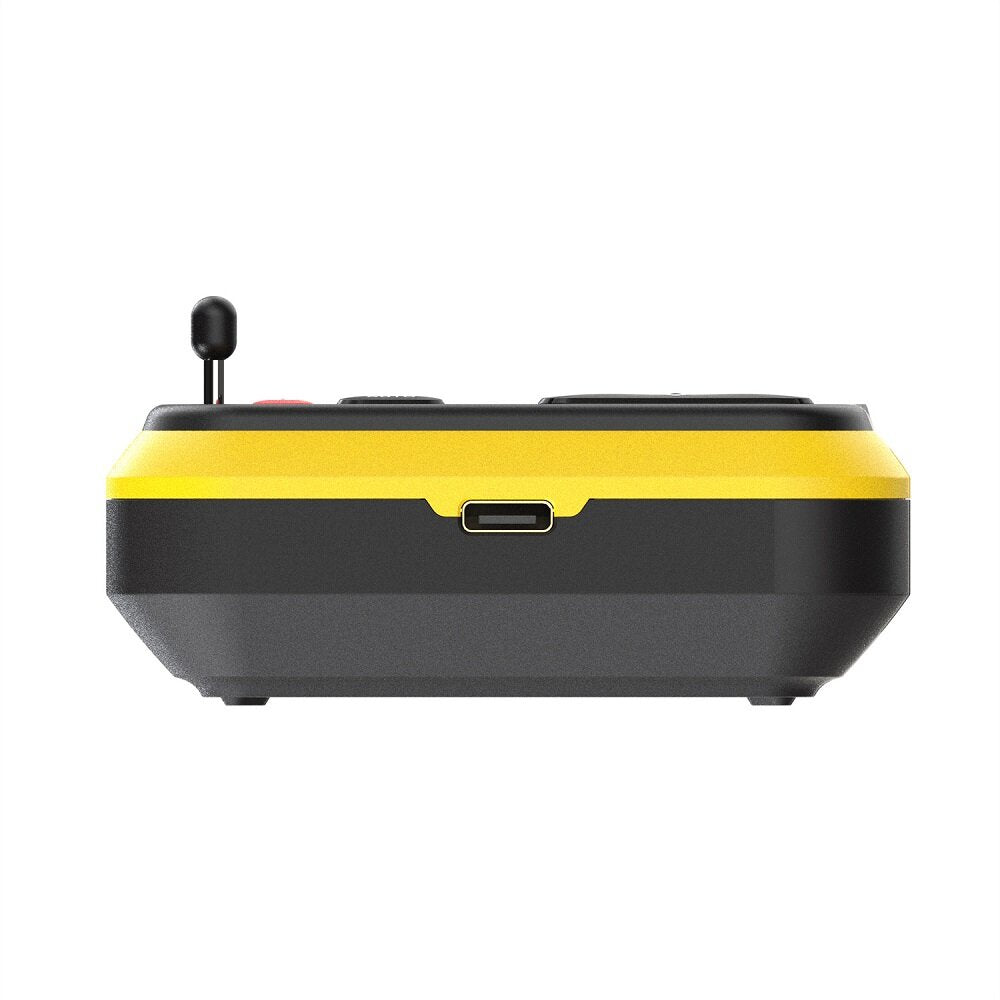

Opladen: USB Type-C, +5V

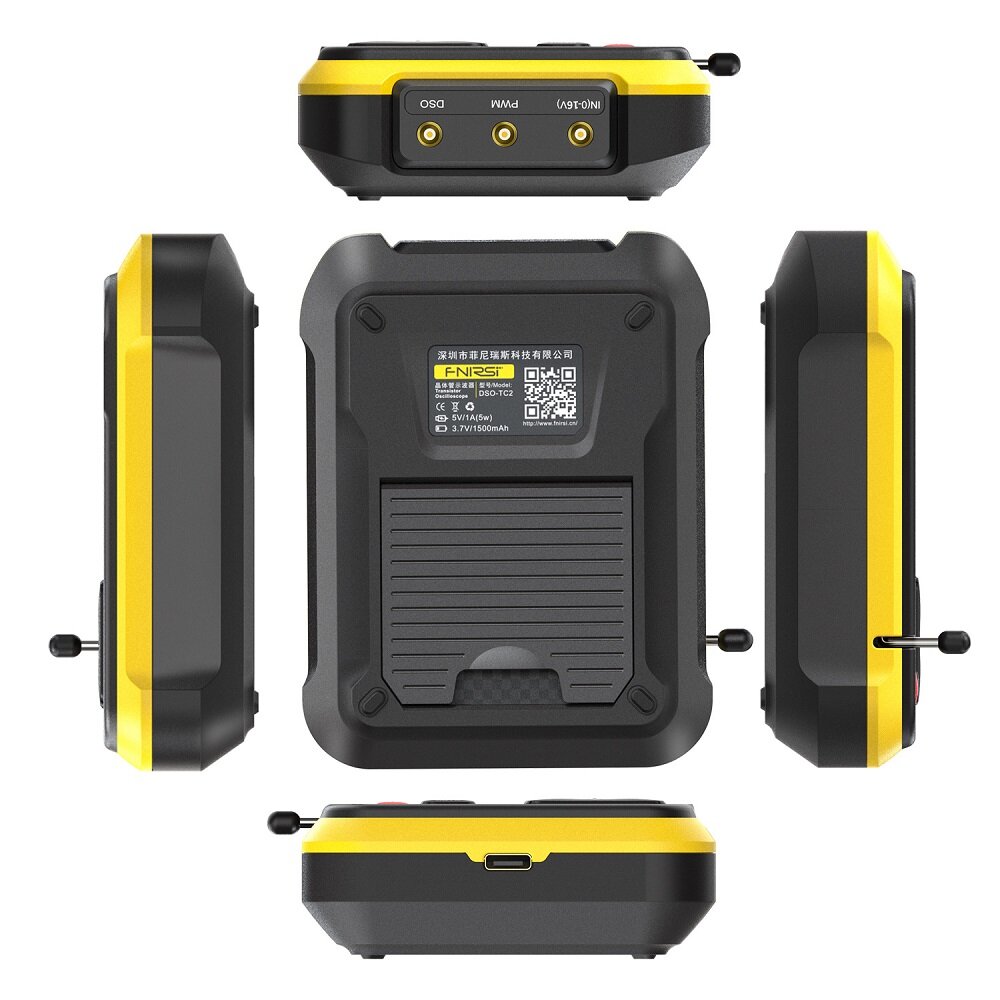

Afmeting: 79 x 31 x 103 mm (L x B x H)

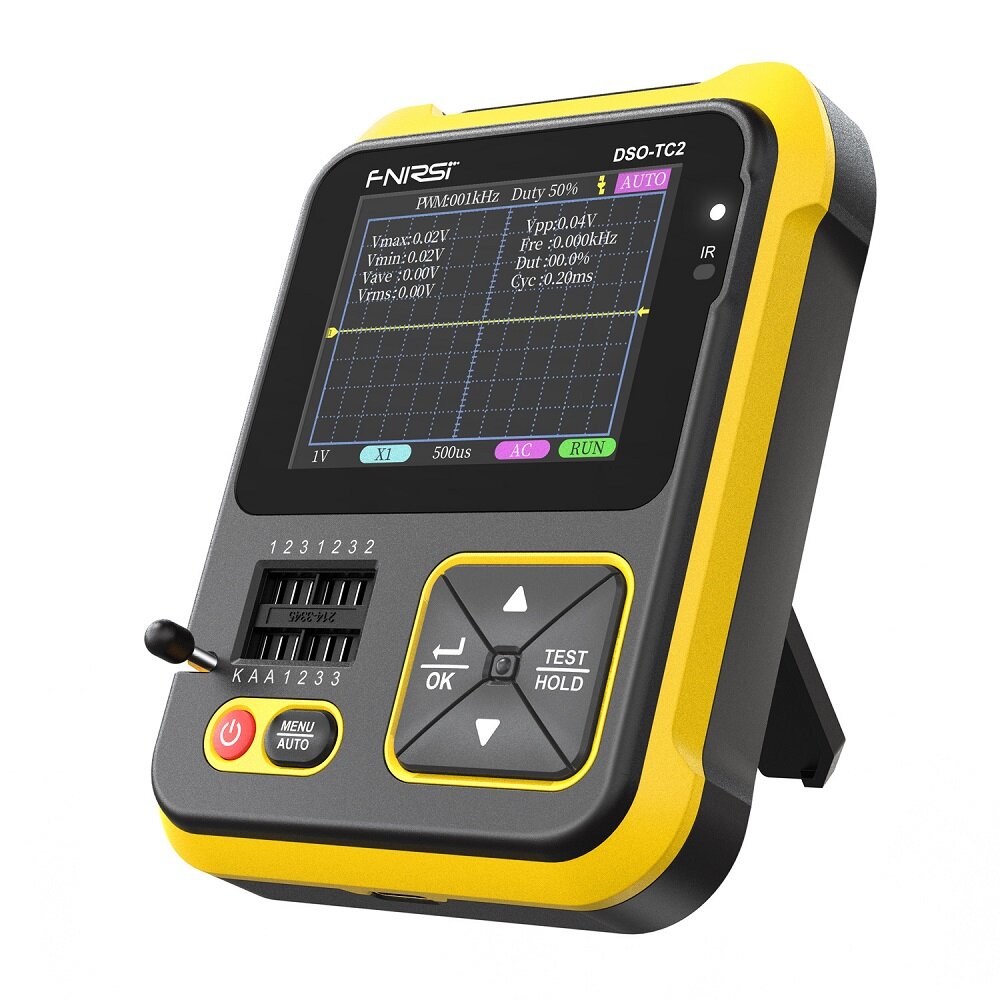

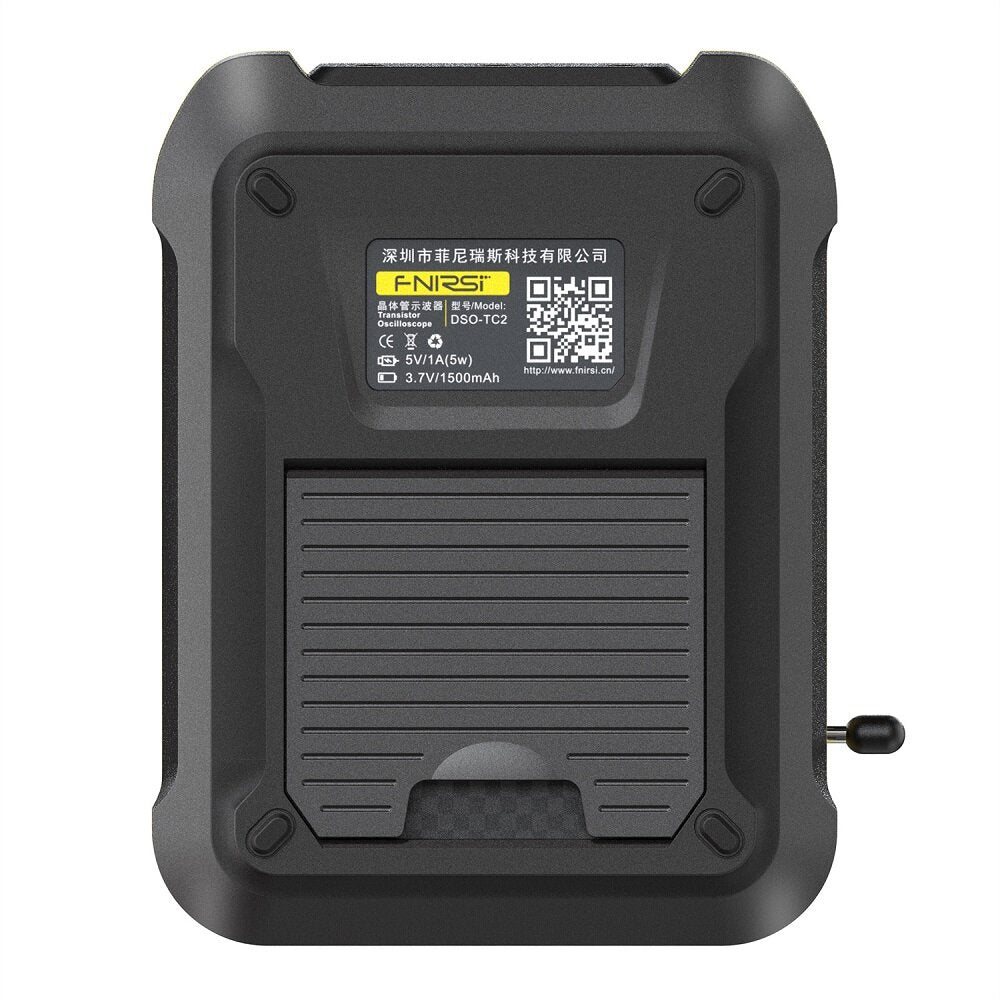

Beugel: verborgen ondersteuning frame
Specificaties van de oscilloscoopmodus:
De oscilloscoop heeft een realtime bemonsteringssnelheid van 2,5 MS/s en een bandbreedte van 200 kHz
Met volledige triggerfunctie (Single, Normal, Automatic), kan het vrij worden gebruikt voor zowel periodieke analoge signalen als aperiodieke digitale signalen
Tot ±400V spanningssignaal kan worden gemeten
Uitgerust met efficiënte AUTO met één toets, kan de gemeten golfvorm worden weergegeven zonder omslachtige aanpassing
Zelfstandige 80kHz /5.0V PWM golftestsignaalbron met instelbare duty cycle
| Realtime samplefrequentie | 2.5MS/S |
| Analoge bandbreedte | 0ik200kHz |
| Ingangsweerstand: | 1M |
| Koppelen | AC/DC |
| Testspanningsbereik: | 1:1 sonde: 80Vpp (±40V) |
| 10:1 sonde: 800Vpp (±400V) |
| Verticale gevoeligheid | 10mV/Div ik10V/Div (in stappen van 1-2-5) |
| Verticale verplaatsing | Instelbaar, met indicatie |
| Horizontaal tijdbasisbereik | 10us/Div ik500s/div (in stappen van 1-2-5) |
| Trigger-modus: | Automatisch, Normaal en Single |
| Triggertype: | Opstaande rand, vallende rand |
| Aanzet niveau | Instelbaar, met indicatie |
| Golfvorm bevriezen | Ja (HOLD-functie) |
| Automatische meting | Maximum, minimum, gemiddelde, rms, piek-tot-piek, frequentie, periode, inschakelduur |
| PWM-uitgang | FRQ: 0ik80KHz, Duty cycle: 0~100%, Amplitude: 5.0V |
Technische parameters van transistor:
Dit instrument kan automatisch verschillende transistors identificeren en meten. Inclusief NPN en PNP-transistoren, N-kanaal en P-kanaal veldeffecttransistoren, junctieveldeffecttransistoren, diodes, dubbele diodes, thyristors, enz., en passieve componenten zoals weerstanden, inductoren , condensatoren, enz.
Automatische detectie van pindefinities
Het kan automatisch de infraroodcode van het NEC-protocol ontleden

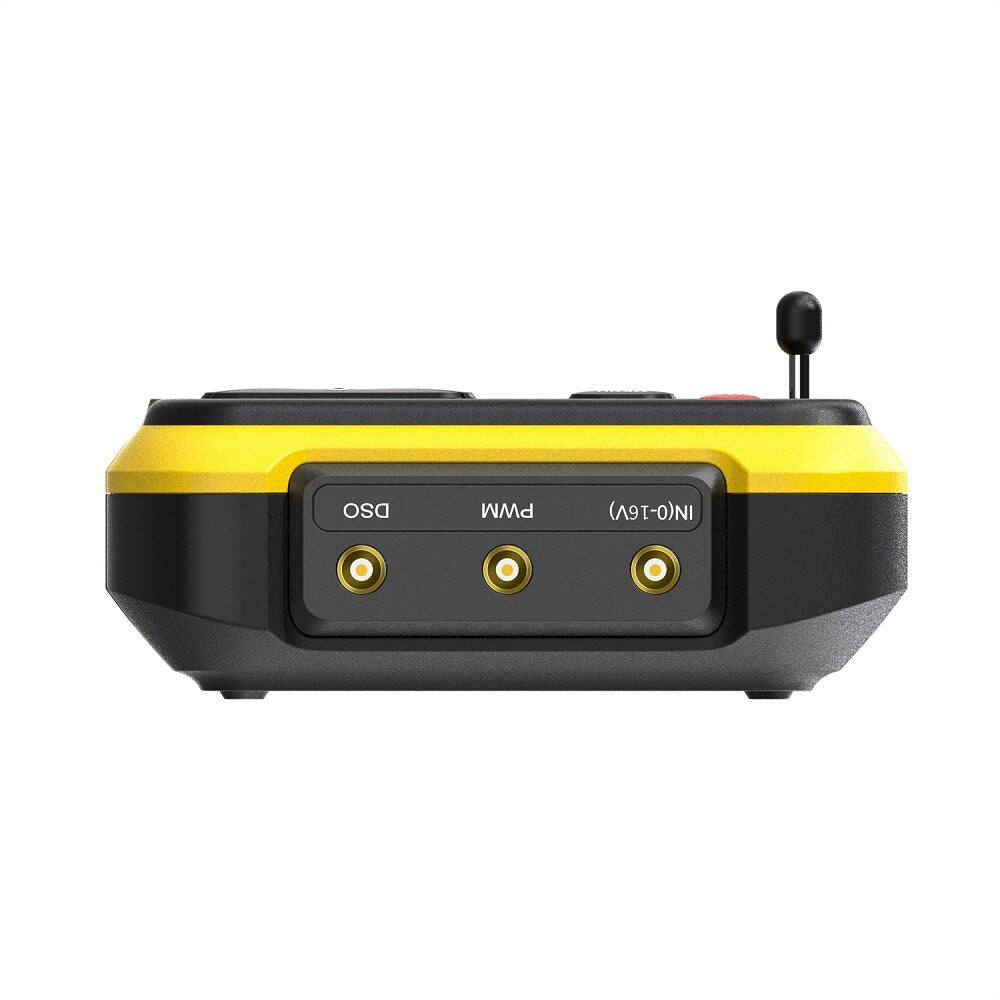

Andere functionele modi: inclusief circuitcontinuïteitstest, 0 ~ 16V ingangsspanningsmeting, PWM-uitgang, 0 ~ 24V zenerdiodemeting, DS18B20 temperatuursensormeting, DHT11 temperatuur- en vochtigheidssensormeting, etc.
| Categorie | Domein | Technische parameter |
| triode | * | Vergroting hfe, basis-emitter-spanning Ube, Ic/le, collector-emitter omgekeerde uitschakelstroom Iceo, Ices, beveiligingsdiode voorwaartse spanningsval Uf |
| Diode | Voorwaartse spanningsval <5V | Voorwaartse spanningsval, junctiecapaciteit, omgekeerde lekstroom: |
| Zener diode | 0.01 ik4.5V | (1-2-3 testgebied) voorwaartse spanningsval, omgekeerde doorslagspanning |
| 0.01 ik24V | (KAA-testgebied) omgekeerde doorslagspanning |
| FET | J FET | Poortcapaciteit Cg, afvoerstroom Id bij Vgs, beveiligingsdiode voorwaartse spanningsval Uf |
| IGBT | Afvoerstroom Id bij Vgs, beschermingsdiode voorwaartse spanningsval Uf |
| MOSFET | Inschakelspanning Vt, gate-capaciteit Cg, drain-source weerstand, beschermingsdiode voorwaartse spanningsval Uf |
| SCRS | Inschakelspanning <5V, gate-triggerstroom <6mA | Poortspanning: |
| Triac |
| Capaciteit | 25pF
|
