Beschrijving:
FY3224S 24MHz Dual-channel Willekeurige Golfvorm DDS Functie Signaal Generator Sinus Blokgolf Sweep Teller
Featuren:
Uitgangssignaal frequentie hoge nauwkeurigheid, goede stabiliteit.
Signaalamplitude tot 20Vpp.
Instrument kan het aanpassingsprogramma van functieparameters realiseren, gemakkelijk te gebruiken.
Begeleidende frequentiemeter, tellerfunctie, hoge kosten.
Het instrument kan sinus, vierkant, driehoek, helling, puls, trap, gelijkspanningsgolfvorm uitvoeren.
Pulsgolf pulsbreedte precisie kan worden aangepast.
Signaalamplitude tot 20Vpp.
Instrument kan het aanpassingsprogramma van functieparameters realiseren, gemakkelijk te gebruiken.
Begeleidende frequentiemeter, tellerfunctie, hoge kosten.
Het instrument kan sinus, vierkant, driehoek, helling, puls, trap, gelijkspanningsgolfvorm uitvoeren.
Pulsgolf pulsbreedte precisie kan worden aangepast.
Functie:
1. Gebruik van DDS directe digitale synthesetechnologie om een nauwkeurig, stabiel uitgangssignaal met lage vervorming te genereren.
2. CH1 en CH2 volledig symmetrische twee kanalen, elk kanaal kan onafhankelijk van de parameters worden ingesteld.
3. Ondersteunt door de gebruiker gedefinieerde golfvormen, elke willekeurige geheugendiepte van de golfvorm 2048 x 12 bits, bemonsteringsfrequentie van 250 MSa / s.
4. Heeft burst-burst-uitgang, selecteerbare handmatige trigger, interne en externe trigger CH2 trigger drie trigger-modi waarmee het apparaat elke uitgang 1 - 1048575 bursts kan activeren.
5. Meetfuncties: instrument wordt geleverd met 100MHz frequentietellerfuncties en pulstellerfuncties.
6. Golfvormgenerator tot 12 bits breed, de uitgangsgolfvorm is delicater, golfvormvervorming wordt verminderd.
7. Met volledige CNC-functies, weergave en digitale aanpassing van de fasestroomamplitude van het uitgangssignaal, offset, frequentie, inschakelduur en de twee signalen.
8. Nadat u het instrument op de computer hebt aangesloten, kunt u de computer gebruiken via de functies en parameters van de pc-besturingssignaalgenerator en kunt u deze op een computer bewerken om een willekeurige golfvorm-uitgangsgolfvorm naar het instrument te downloaden.
9. Communicatie: seriële communicatie, protocol volledig open, gebruiksvriendelijke secundaire ontwikkeling.
10. Hoge frequentienauwkeurigheid: frequentienauwkeurigheid tot 10-6 magnitude.
11. Hoge frequentie resolutie: het volledige bereik van frequentie resolutie 10mHz.
12. Tracking-functie: ingebouwde frequentie, amplitude, offset, duty cycle, golfvorm en andere parameters volgen functie, gemakkelijk te gebruiken.
13. Scanfuncties: een lineaire frequentiezwaai en logaritmische zwaaifunctie, scanstart- en eindpunten kunnen worden ingesteld.
14. Opslagfunctie: u kunt 20 groepen instrumentstatusparameters opslaan die door de gebruiker zijn ingesteld, kunnen worden opgeroepen om te reproduceren
15. Bediening: toetsbediening, LCD1602 LCD-display in het Engels, directe digitale instellingsparameters of continue instelknop.
16. Ingangsspanningsbeveiliging: uitgebreid ingangsbereik AC85V tot AC240V breed voltage.
17. Bescherming tegen kortsluiting: alle signaaluitgangen kunnen werken bij overbelastingskortsluiting 60S.
1. Gebruik van DDS directe digitale synthesetechnologie om een nauwkeurig, stabiel uitgangssignaal met lage vervorming te genereren.
2. CH1 en CH2 volledig symmetrische twee kanalen, elk kanaal kan onafhankelijk van de parameters worden ingesteld.
3. Ondersteunt door de gebruiker gedefinieerde golfvormen, elke willekeurige geheugendiepte van de golfvorm 2048 x 12 bits, bemonsteringsfrequentie van 250 MSa / s.
4. Heeft burst-burst-uitgang, selecteerbare handmatige trigger, interne en externe trigger CH2 trigger drie trigger-modi waarmee het apparaat elke uitgang 1 - 1048575 bursts kan activeren.
5. Meetfuncties: instrument wordt geleverd met 100MHz frequentietellerfuncties en pulstellerfuncties.
6. Golfvormgenerator tot 12 bits breed, de uitgangsgolfvorm is delicater, golfvormvervorming wordt verminderd.
7. Met volledige CNC-functies, weergave en digitale aanpassing van de fasestroomamplitude van het uitgangssignaal, offset, frequentie, inschakelduur en de twee signalen.
8. Nadat u het instrument op de computer hebt aangesloten, kunt u de computer gebruiken via de functies en parameters van de pc-besturingssignaalgenerator en kunt u deze op een computer bewerken om een willekeurige golfvorm-uitgangsgolfvorm naar het instrument te downloaden.
9. Communicatie: seriële communicatie, protocol volledig open, gebruiksvriendelijke secundaire ontwikkeling.
10. Hoge frequentienauwkeurigheid: frequentienauwkeurigheid tot 10-6 magnitude.
11. Hoge frequentie resolutie: het volledige bereik van frequentie resolutie 10mHz.
12. Tracking-functie: ingebouwde frequentie, amplitude, offset, duty cycle, golfvorm en andere parameters volgen functie, gemakkelijk te gebruiken.
13. Scanfuncties: een lineaire frequentiezwaai en logaritmische zwaaifunctie, scanstart- en eindpunten kunnen worden ingesteld.
14. Opslagfunctie: u kunt 20 groepen instrumentstatusparameters opslaan die door de gebruiker zijn ingesteld, kunnen worden opgeroepen om te reproduceren
15. Bediening: toetsbediening, LCD1602 LCD-display in het Engels, directe digitale instellingsparameters of continue instelknop.
16. Ingangsspanningsbeveiliging: uitgebreid ingangsbereik AC85V tot AC240V breed voltage.
17. Bescherming tegen kortsluiting: alle signaaluitgangen kunnen werken bij overbelastingskortsluiting 60S.
Technische parameters:
Ingebouwde schakelende voeding: AC85V-AC260V
Interface: USB
Signaaluitgang:
Uitgangsamplitude: ≥≥20Vp-p (onbelast)
Uitgangsimpedantie: 50Ω ± 10%
DC-polarisatie: ± 10V
Frequentiebereik: 0Hz - 24MHz (of 0Hz - 6MHz)
Balie:
Telbereik: 0-4294967295
Meetfrequentiebereik: 1Hz - 100MHz
Ingangsamplitude: 1Vp-p - 20Vp-p
Scanfunctie:
Scanmodus: lineaire sweep, logaritme scannen
Frequentiebereik: start- en eindpunten willekeurig ingesteld
Frequentie scanbereik: M1 - M2 vooraf bepaalde frequentie
Scansnelheid: 1s ~ 999s/stap
Ander:
Opslag- en overdrachtsfuncties: M0 - M9 (M0: standaard)
Maat: 200 mm (L) × 190 mm (B) × 90 mm (H)
Pieperfunctie: om door het programma te openen of te sluiten
Bedieningskenmerken: alle toetsbediening, continue instelknop
Omgevingscondities: Temperatuur 0 - 40 ℃ vochtigheid <80%
>>>CLICK HIER om alle bestanden op de CD te downloaden <<<
>>>CLICK hier om de gebruikershandleiding te downloaden <<<
Ingebouwde schakelende voeding: AC85V-AC260V
Interface: USB
Signaaluitgang:
Uitgangsamplitude: ≥≥20Vp-p (onbelast)
Uitgangsimpedantie: 50Ω ± 10%
DC-polarisatie: ± 10V
Frequentiebereik: 0Hz - 24MHz (of 0Hz - 6MHz)
Balie:
Telbereik: 0-4294967295
Meetfrequentiebereik: 1Hz - 100MHz
Ingangsamplitude: 1Vp-p - 20Vp-p
Scanfunctie:
Scanmodus: lineaire sweep, logaritme scannen
Frequentiebereik: start- en eindpunten willekeurig ingesteld
Frequentie scanbereik: M1 - M2 vooraf bepaalde frequentie
Scansnelheid: 1s ~ 999s/stap
Ander:
Opslag- en overdrachtsfuncties: M0 - M9 (M0: standaard)
Maat: 200 mm (L) × 190 mm (B) × 90 mm (H)
Pieperfunctie: om door het programma te openen of te sluiten
Bedieningskenmerken: alle toetsbediening, continue instelknop
Omgevingscondities: Temperatuur 0 - 40 ℃ vochtigheid <80%
>>>CLICK HIER om alle bestanden op de CD te downloaden <<<
>>>CLICK hier om de gebruikershandleiding te downloaden <<<
Pakket bestaat uit:

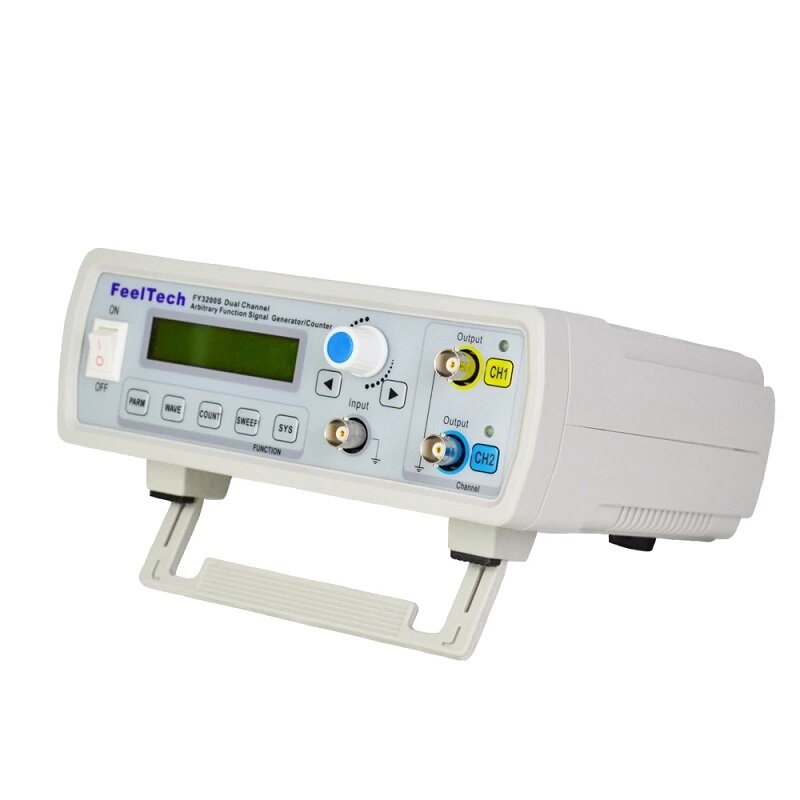

1 x FY3224S 24 MHz Dual Channel DDS Functiesignaalgenerator
1 x 1M stroomkabel
1 x 1,25 M USB-kabel
2 x 1.1M Q9 kabels
1 x 1,25 M USB-kabel
2 x 1.1M Q9 kabels
Opmerking: het is een US-stekkertype, u stuurt een stekkeradapter naar uw land.
Details foto's:
