Name: 3,5 inch tft lcd-aanraakscherm + beschermhoes + touch-penkit voor raspberry pi 3b +/3b/2b
Brand: 123Materialen.com
SKU: Q1391232
Price: 26.99 EUR
Availability: InStock

Beschrijving

Introductie:

Soms gebruik je de Raspberry Pi met een 3,5 inch touchscreen, maar soms gebruik je ze niet samen. In deze situatie hebt u een behuizing nodig die beide geschikt is voor alleen Raspberry Pi of een 3,5-inch aanraakscherm. Dit is de reden dat we deze nieuwe behuizing bieden - voor de mensen is een 3,5-inch scherm handiger: wanneer u het aanraakscherm gebruikt, verwijdert u gewoon de afdekplaat en ventilator; Als u het aanraakscherm niet gebruikt, kunt u de hoes en ventilator gebruiken, wat een normaal geval wordt.

Houd er rekening mee dat u het 3,5-inch touchscreen en de koelventilator niet tegelijkertijd kunt gebruiken!

Kenmerken :

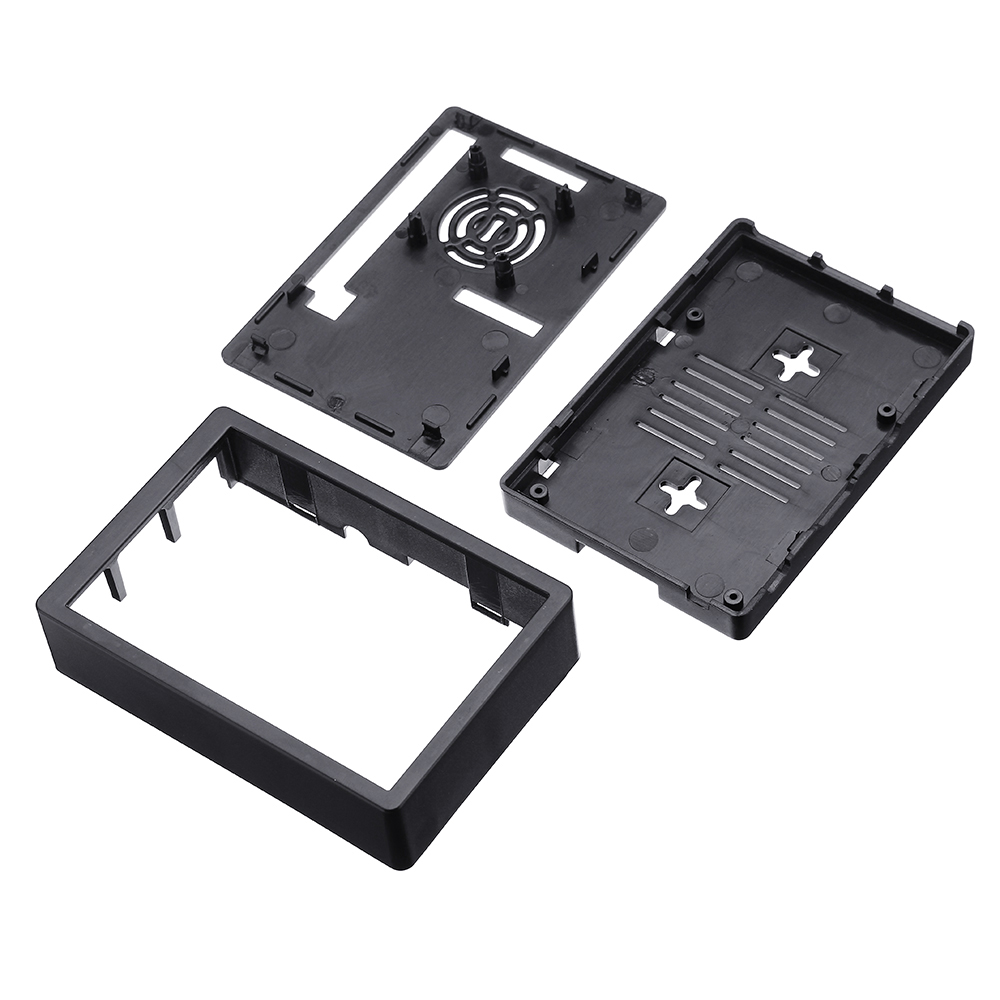

1. One koffer voor twee gebruik:

1). Deze case is geschikt voor een 3,5 inch-aanraakscherm en moet het afdekpaneel verwijderen en kan de ventilator niet op deze manier gebruiken.

2). Wanneer u het 3,5 inch-aanraakscherm niet gebruikt, is dit in het algemeen een geval met een koelventilator.

2. Volledige toegang voor Raspberry Pi:

We verlaten elk gat voor SD-kaart, HDMI, AV, Ethernet, USB, POE, Camera, MIPI DSI-poorten.

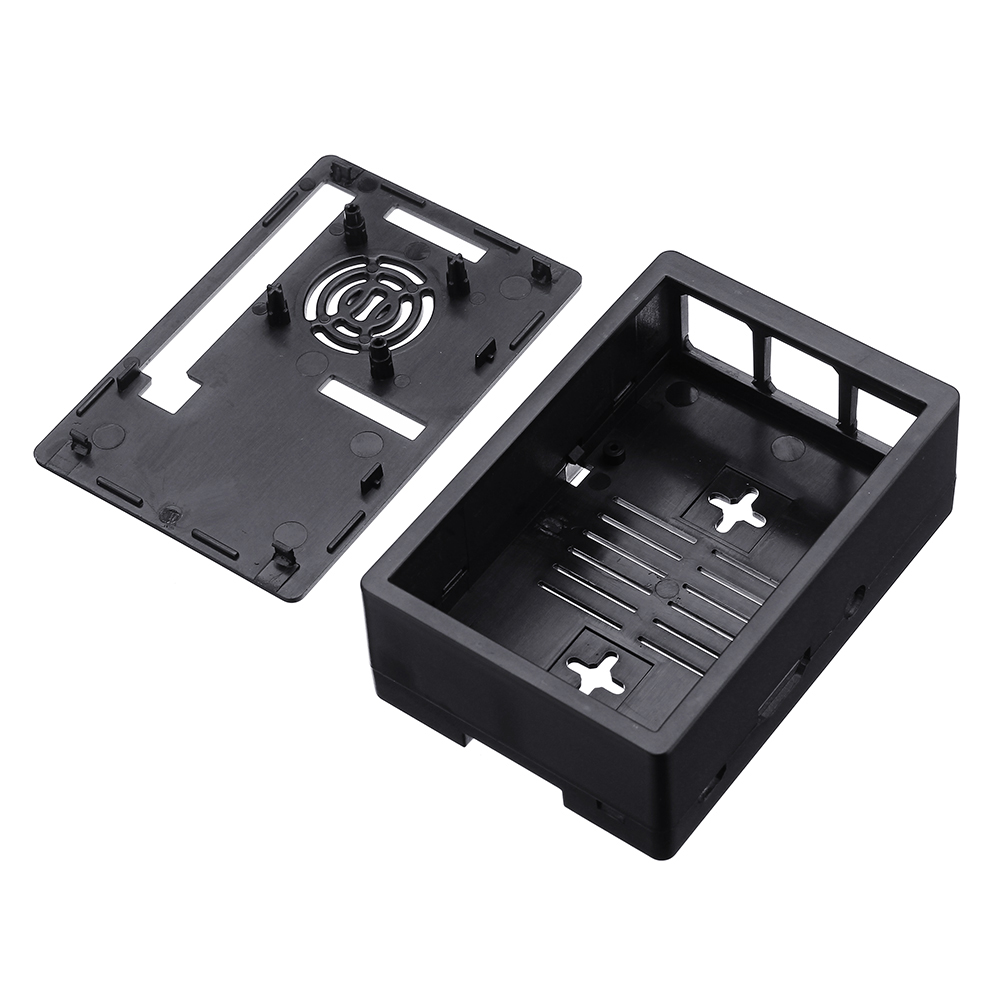

3. Ondersteuning koelventilator:

U kunt de koelventilator op de afdekplaat installeren, die de beste warmteafvoer geeft en de gebruiksduur van Raspberry Pi verlengt.
(Je kunt het 3,5-inch touchscreen en de koelventilator niet tegelijkertijd gebruiken!)

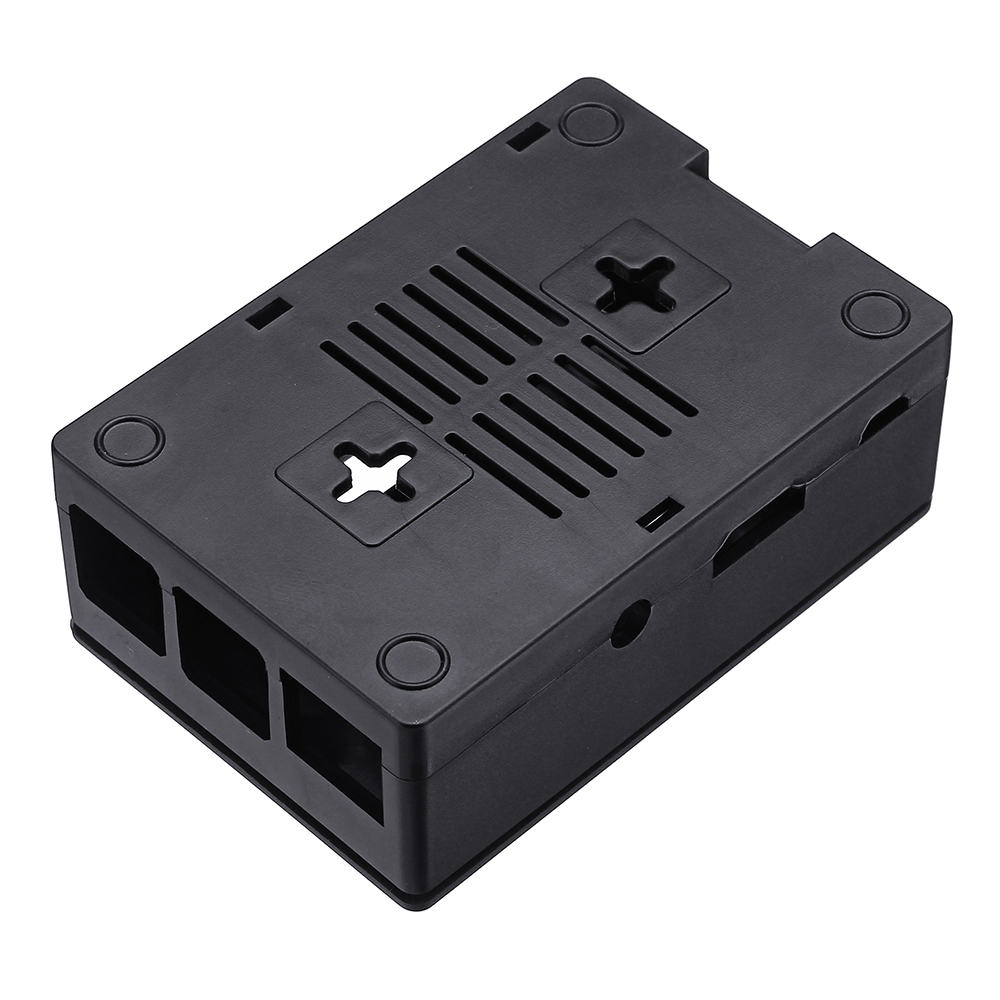

4. gat aan de onderkant:

We maken 2 gaten aan de onderkant zodat je de behuizing aan de muur kunt hange of iets anders.
Dit ontwerp is erg handig bij gebruik van het 3,5-inch touchscreen.

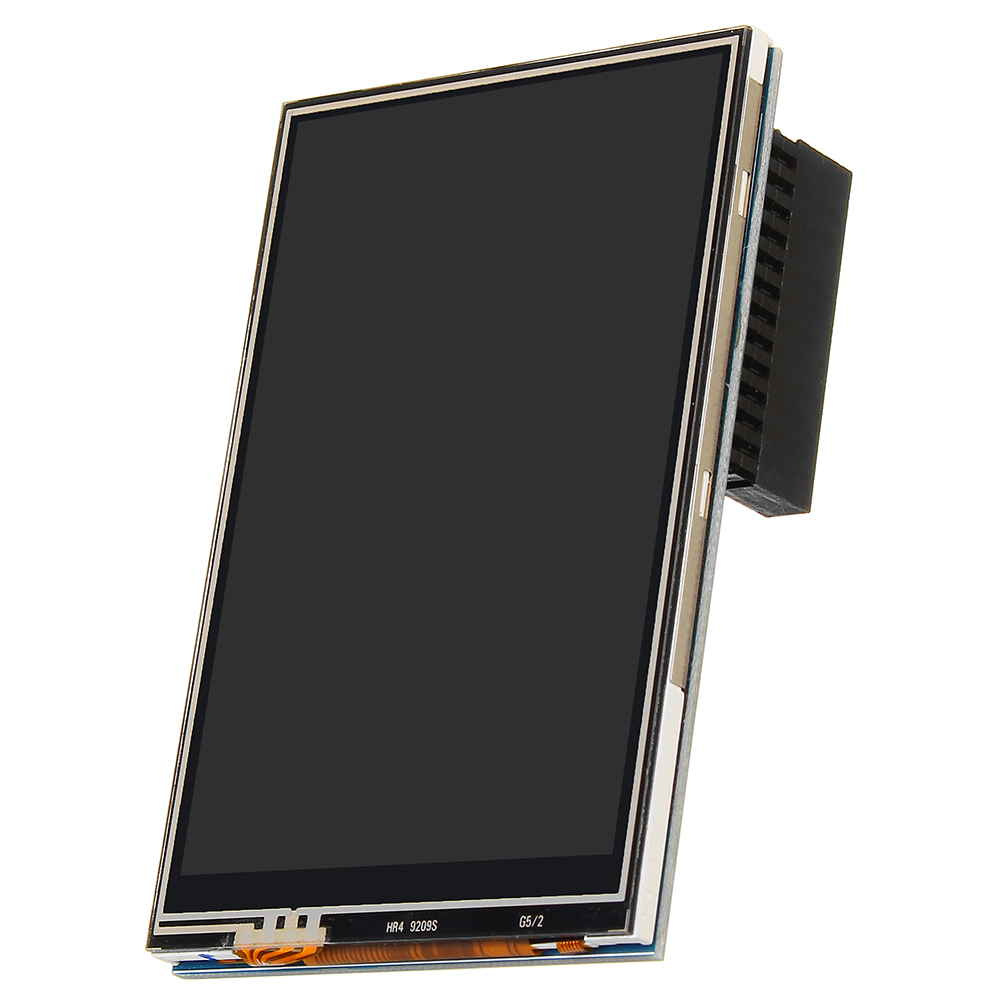

-480 × 320 pixelresolutie, betere weergave.
-Bestuurder meegeleverd (werkt direct met Custom Raspbian).
- Ondersteunt elke revisie van Rasp Pi (direct pluggable).
-Ontworpen voor Raspberry Pi, een ideale alternatieve oplossing voor monitor.
-Support softwaretoetsenbord (systeeminteractie zonder toetsenbord / muis).
-Biedt de beste beschikbare bescherming / toegankelijkheid voor Model B, Bescherm en beveilig uw Rasp Pi tegen schokken, krassen en stof.

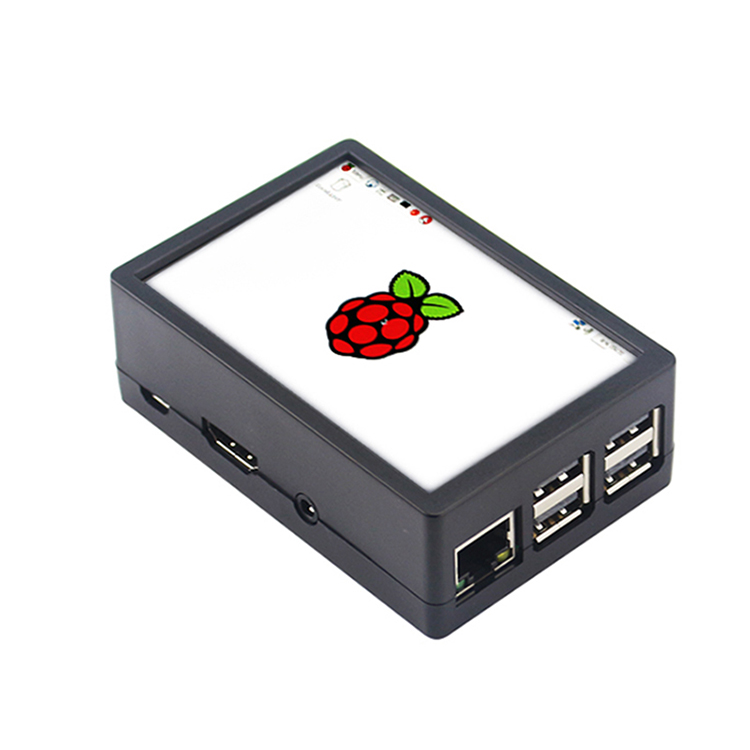

Hoe het 3,5 inch touchscreen te installeren:

1). Installeer de Raspberry Pi op het basisbord

2). Plak de pad op de achterkant van het 3,5 inch-aanraakscherm en plaats vervolgens het 3,5-inch aanraakscherm op de pin Raspberry Pi by GPIO op de juiste manier (gebruik geen pen)

3). Installeer de afdekplaat

Parameter:

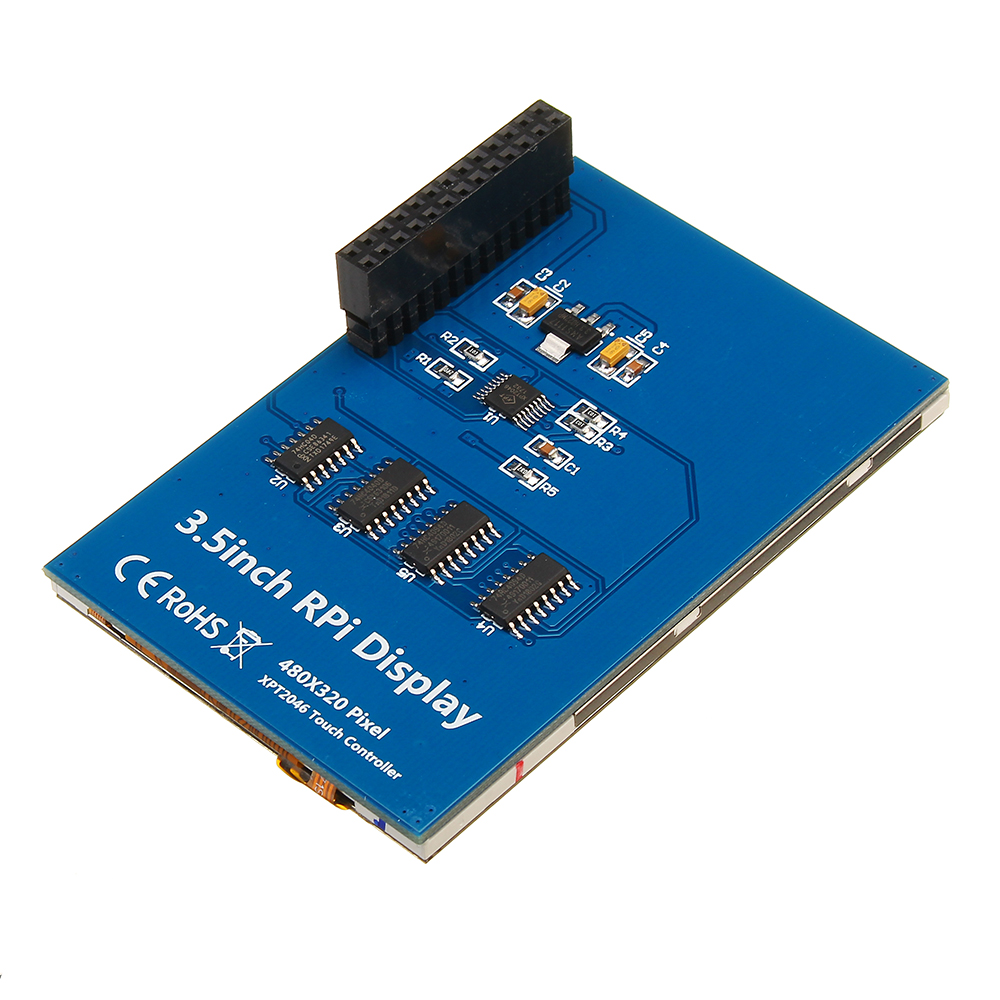

LCD Type	TFT
LCD-interface	SPI
Type aanraakscherm	resistive
Touch Screen Controller	XPT2046
kleuren	65536
backlight	LED
Resolutie	320 * 480 (Pixel)
Beeldverhouding	8: 5
Energieverbruik	TBD
backlight Current	TBD
Bedrijfstemperatuur. (Celsius)	TBD

Interface Definitie:

PIN NO.	SYMBOOL	BESCHRIJVING
1, 17	3.3V	Power positief (3,3 V power input)
2, 4	5V	Power positief (5V power input)
3, 5, 7, 8, 10, 12, 13, 15, 16	NC	NC
6, 9, 14, 20, 25	GND	Grond
11	TP_IRQ	Onderbreking van het aanraakscherm, laag niveau terwijl het aanraakpaneel detecteert, raakt aan
18	LCD_RS	Instructie / Data Register selectie
19	LCD_SI / TP_SI	SPI data invoer van LCD / Touch Panel
21	TP_SO	SPI data output van Touch Panel
22	RST	Reset
23	LCD_SCK / TP_SCK	SPI klok van LCD / Touch Panel
24	LCD_CS	LCD chip selectie, laag actief
26	TP_CS	Touch Panel chip selectie, laag actief

Over het systeem met 3,5-touchscreen

Het aanraakscherm moet het stuurprogramma configureren voor aanraakfunctie, anders kunt u het niet op uw eigen systeem gebruiken.
Hier bieden we de methode voor het configureren voor Raspbian-systeem:

Step 1: Download the Raspbian IMG
Stap 2: Verbrand het systeembeeld
Als je niet weet hoe je dat moet doen, kun je de Raspberry Pi office-tutorial raadplegen
Stap 3: Open terminal (SSH) en installeer de driver op RaspberryPi
(getest op RaspberryPi 3B +, 3B, 2B, 2B +, 1B, ZERO)

Drive-bestand:

sudo rm -rf LCD-show
git clone https://github.com/goodtft/LCD-show.git
chmod -R 755 LCD-show
cd LCD-show /
sudo ./LCD35-show

Zorg ervoor dat uw RPI verbinding maakt met internet en wacht vervolgens een paar minuten, als het systeem opnieuw wordt opgestart, kunt u dat zien.

U kunt ook de systeemafbeelding downloaden die we al goed hebben geconfigureerd via de volgende link:

https://github.com/goodtft/LCD-show

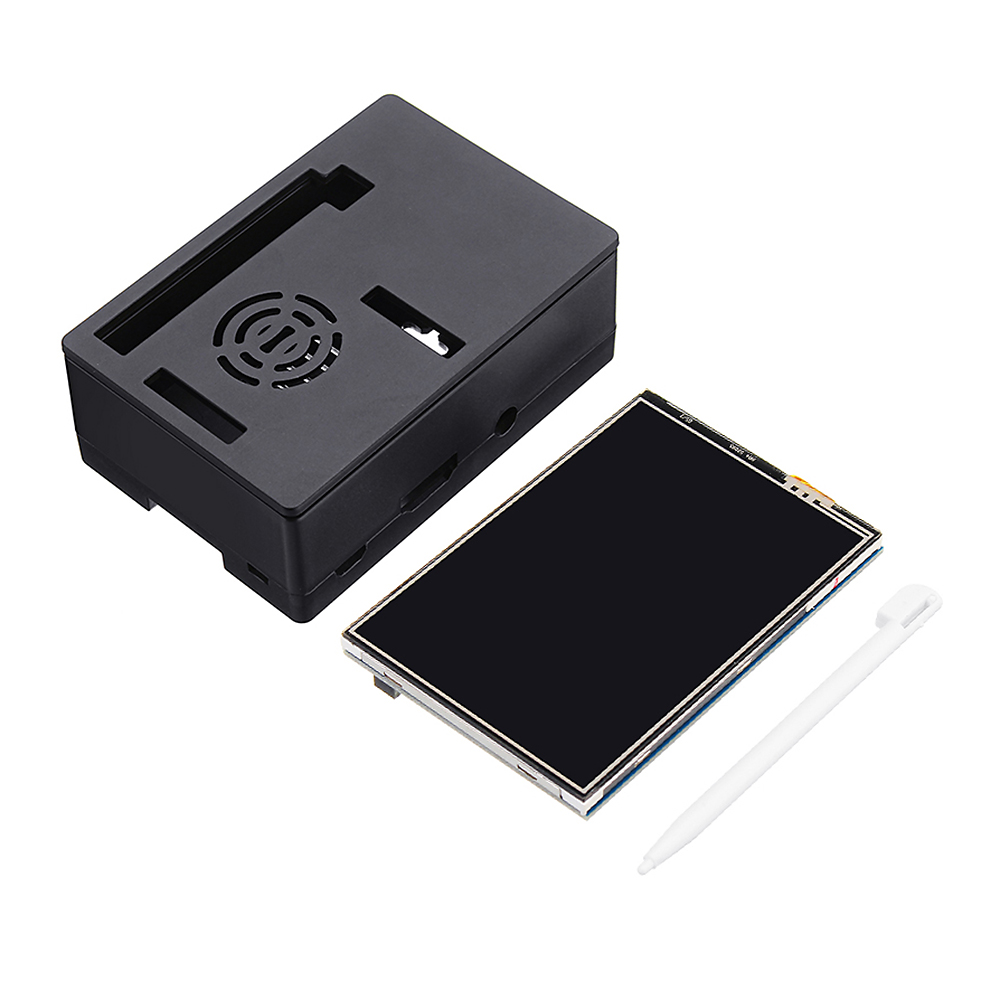

Pakket inbegrepen:

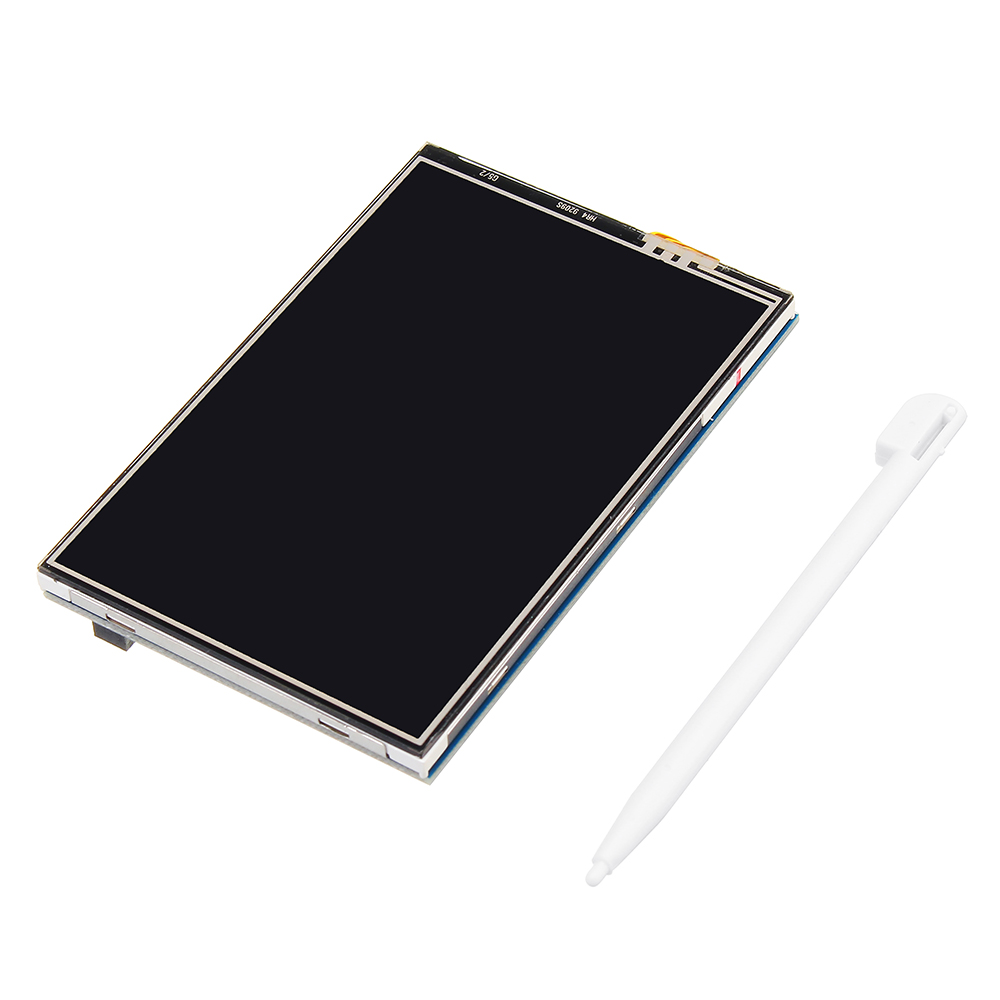

1 x 3,5 inch touchscreen
1 x beschermhoes
1 x aanraakpen
