Overzicht:

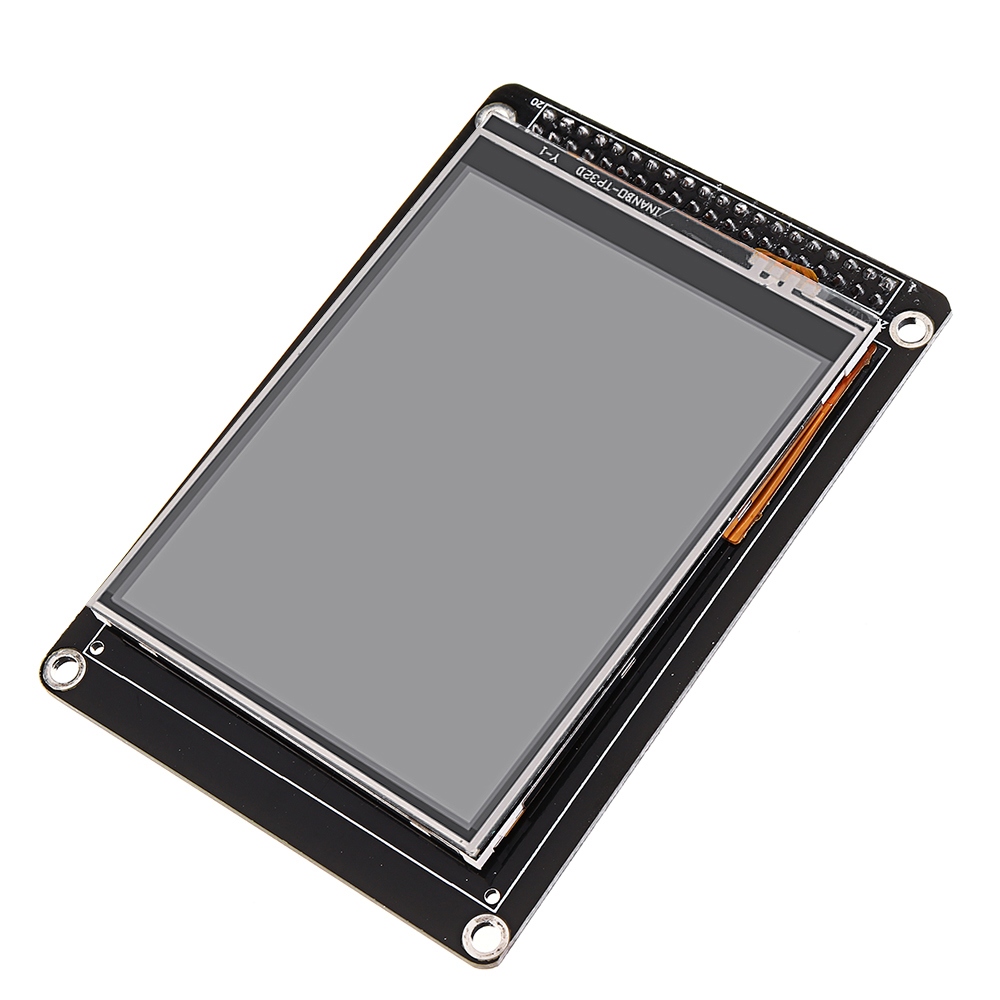

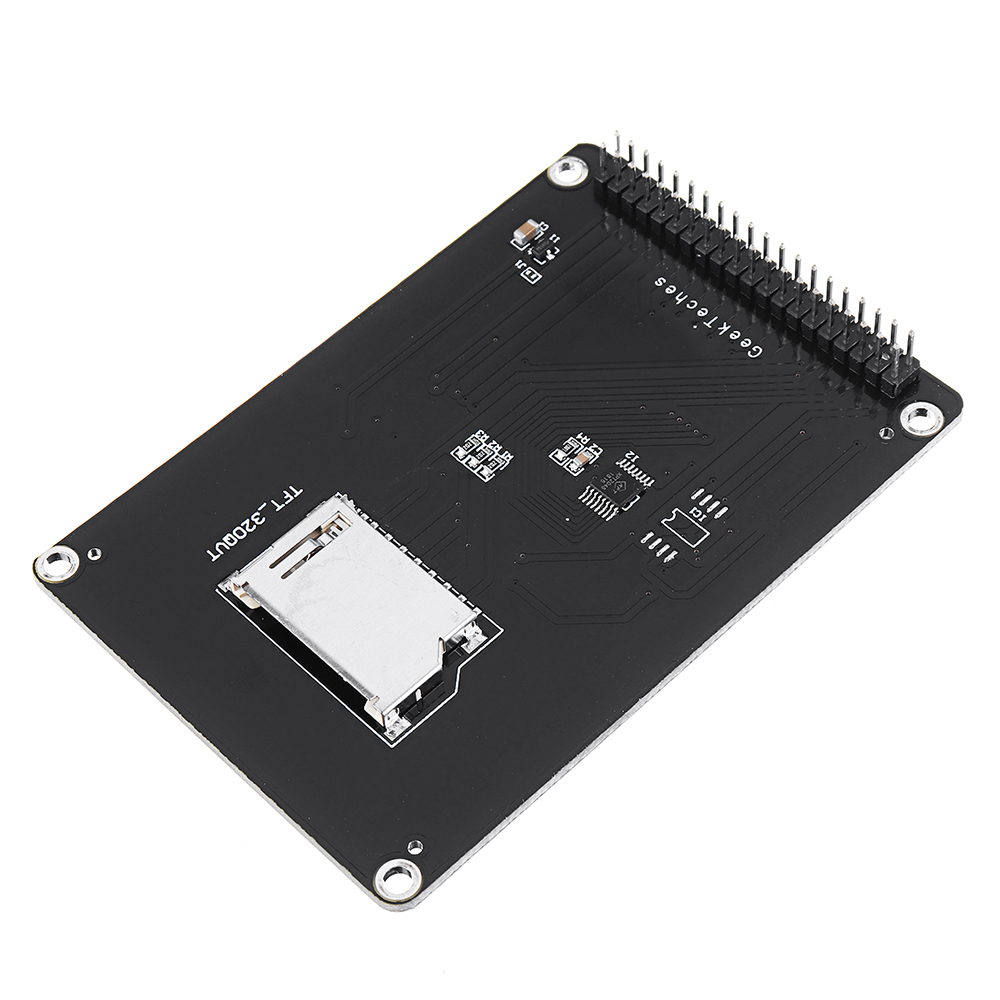

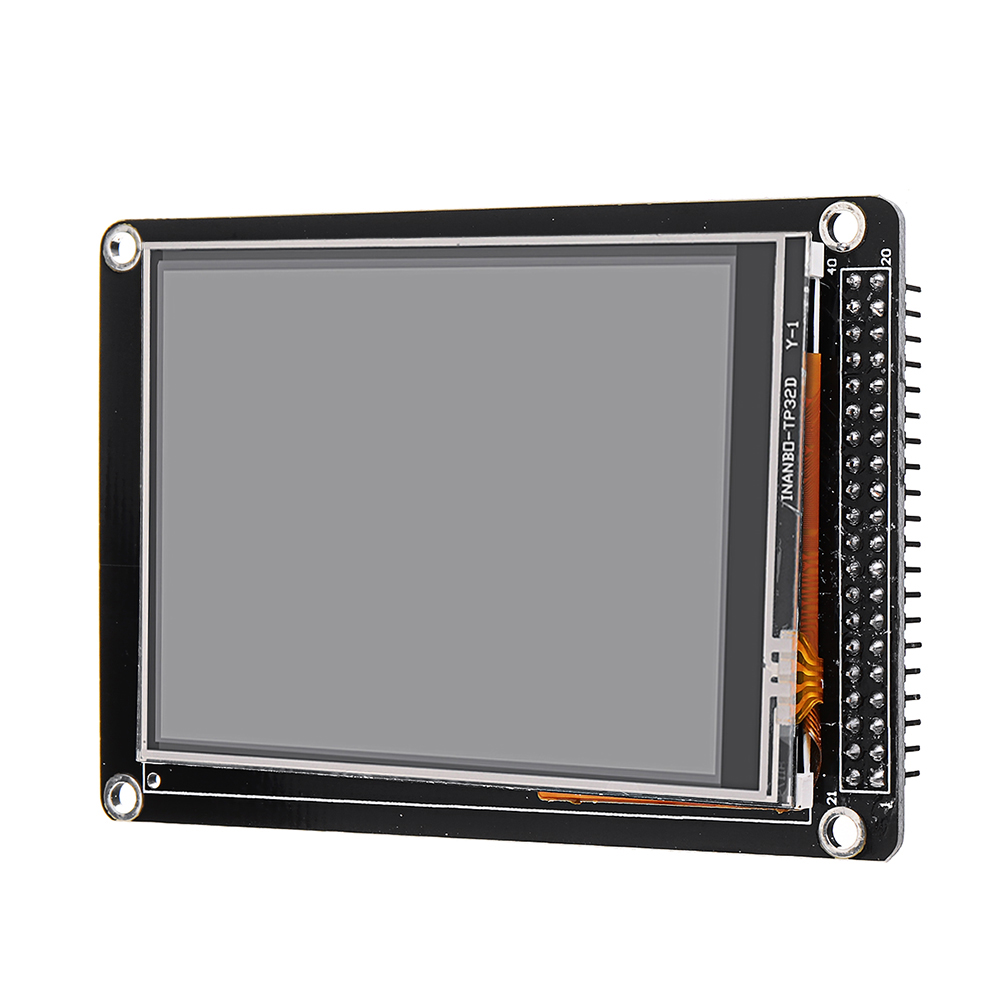

3.2 "TFT LCD-scherm is een LCD-aanraakschermmodule. Het heeft een 40 pins interface en een SD-kaart en Flash lezerontwerp. Het is een krachtige en multifunctionele module voor uw project. Het scherm bevat een controller SSD1289, het is een ondersteunende 8 / 16bit data-interface , gemakkelijk te besturen door veel MCU zoals STM32, AVR en 8051. Het is ontworpen met een touch-controller erin. Het touch-IC is ADS7843 en de touch-interface is opgenomen in de 40 pins. Het is de productversie alleen met touchscreen en aanraakcontroller.
Specificatie:
240374PQ
65K kleur
320*240

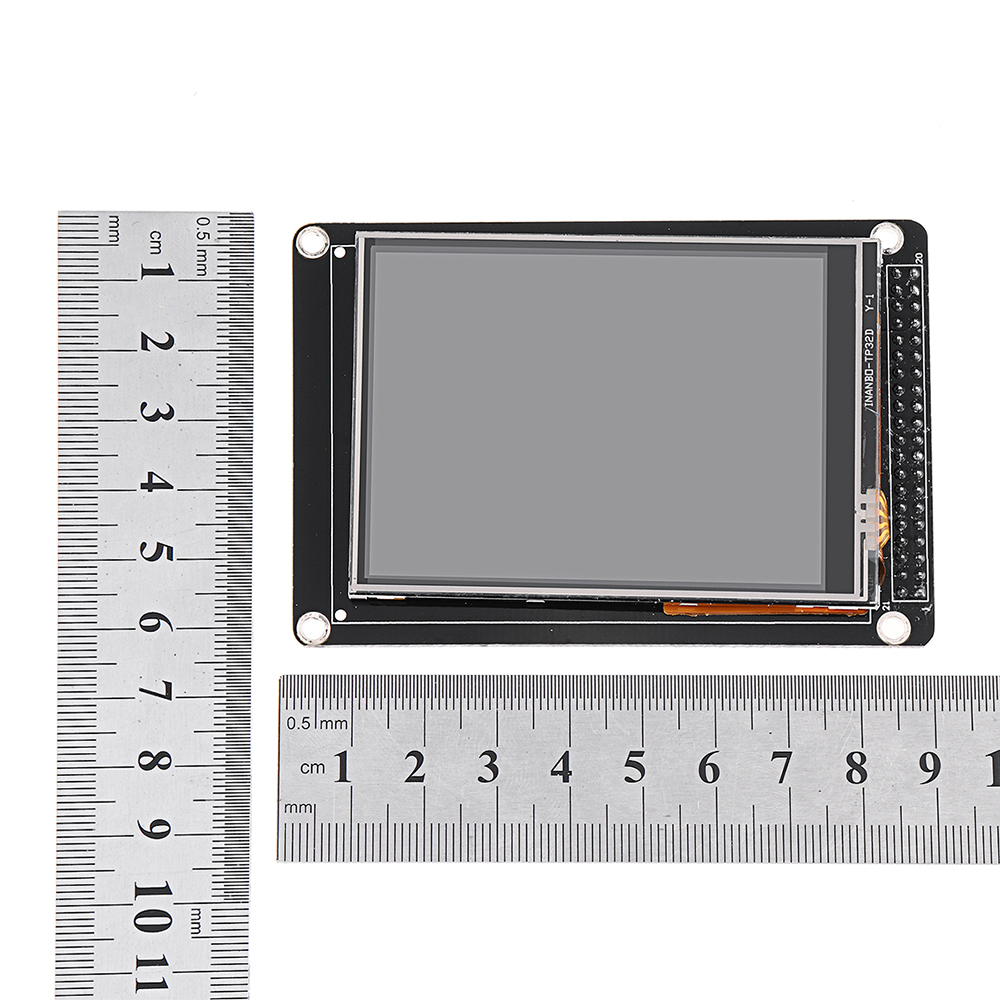

3.2 inch
Brede kijkhoek
SSD1289: 240 stuurprogramma RGB x 320 TFT
Geïntegreerde voeding, poort en bronstuurprogramma met RAM
ADS7843: AANRAAK MET 4 DRADEN, TOT CONVERSIESNELHEID VAN 125 KHz, SERIËLE INTERFACE
Voorzien zijn van:

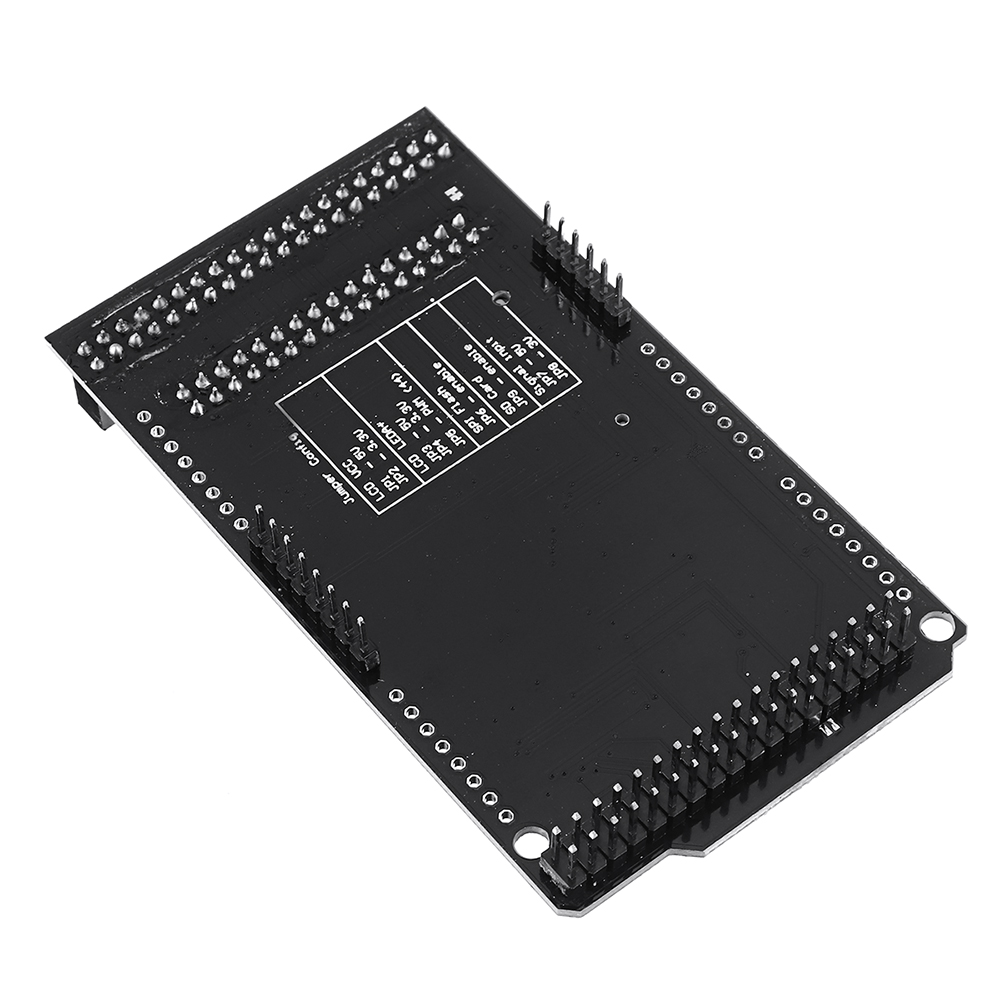

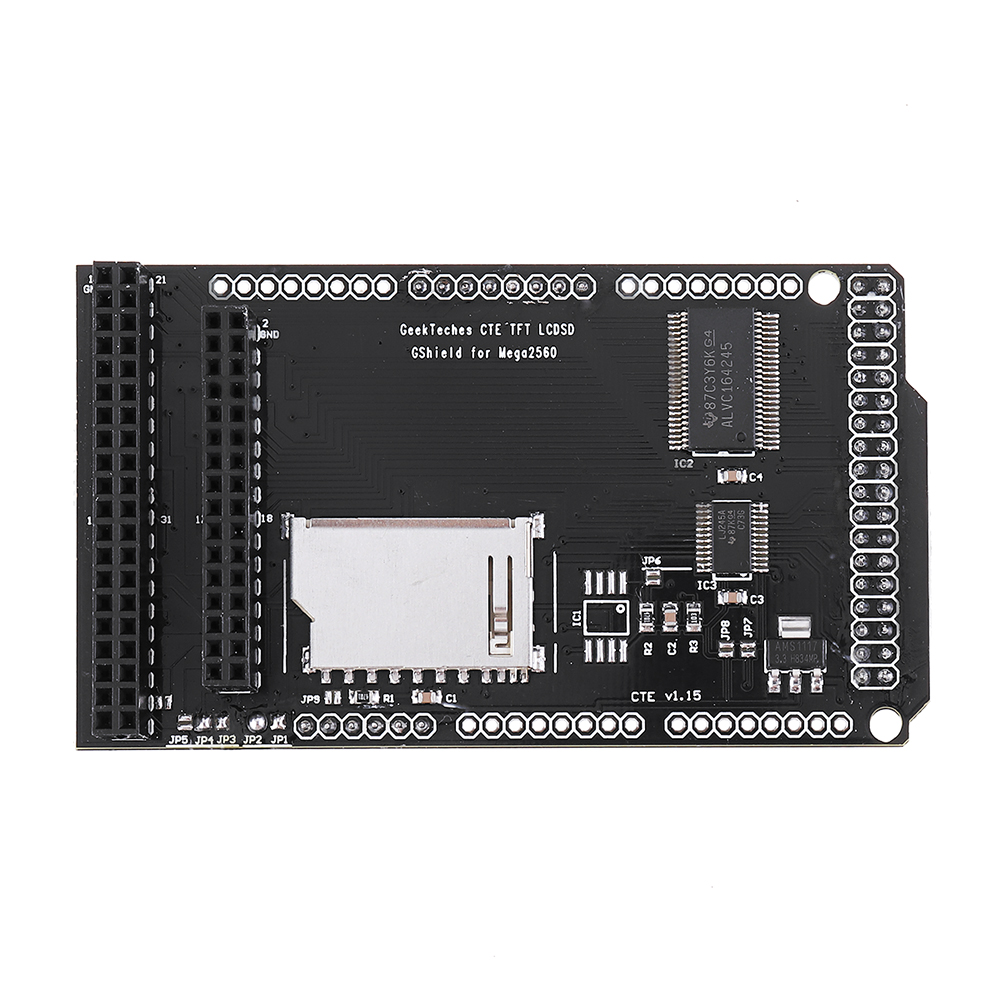

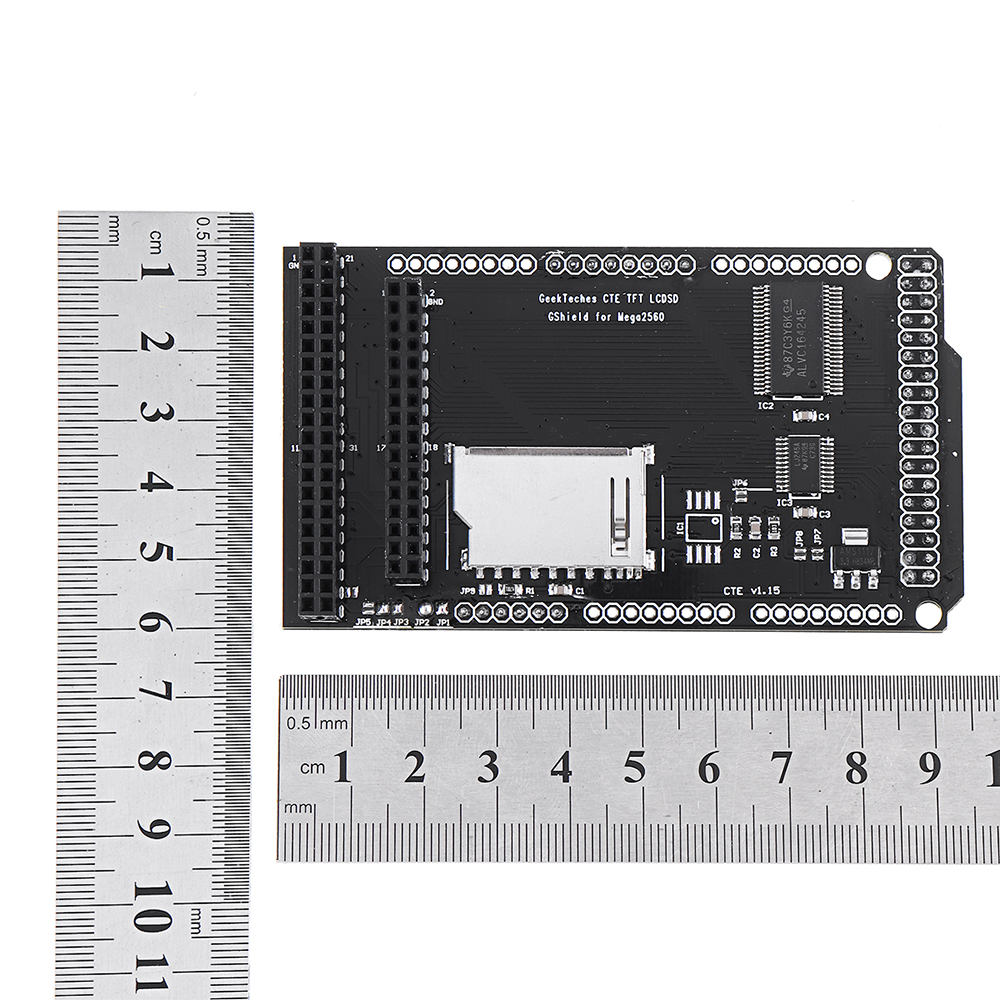

3.2 TFT LCD-scherm werkt op 3,3V spanningsniveau en u moet kabels gebruiken om verbinding te maken met Mega. En deze afscherming kan je uit de hindernissen helpen om andere kabels te gebruiken. U hoeft alleen de module via dit schild aan te sluiten op Mega.
Dit schild ondersteunt beide 16 bit-modus. En Mega-bord heeft voldoende pinnen voor gelijktijdig gebruik van de SD-kaart en aanraakfunctie.
Het heeft ook een instelbare knop voor contrast van het LCD-scherm.

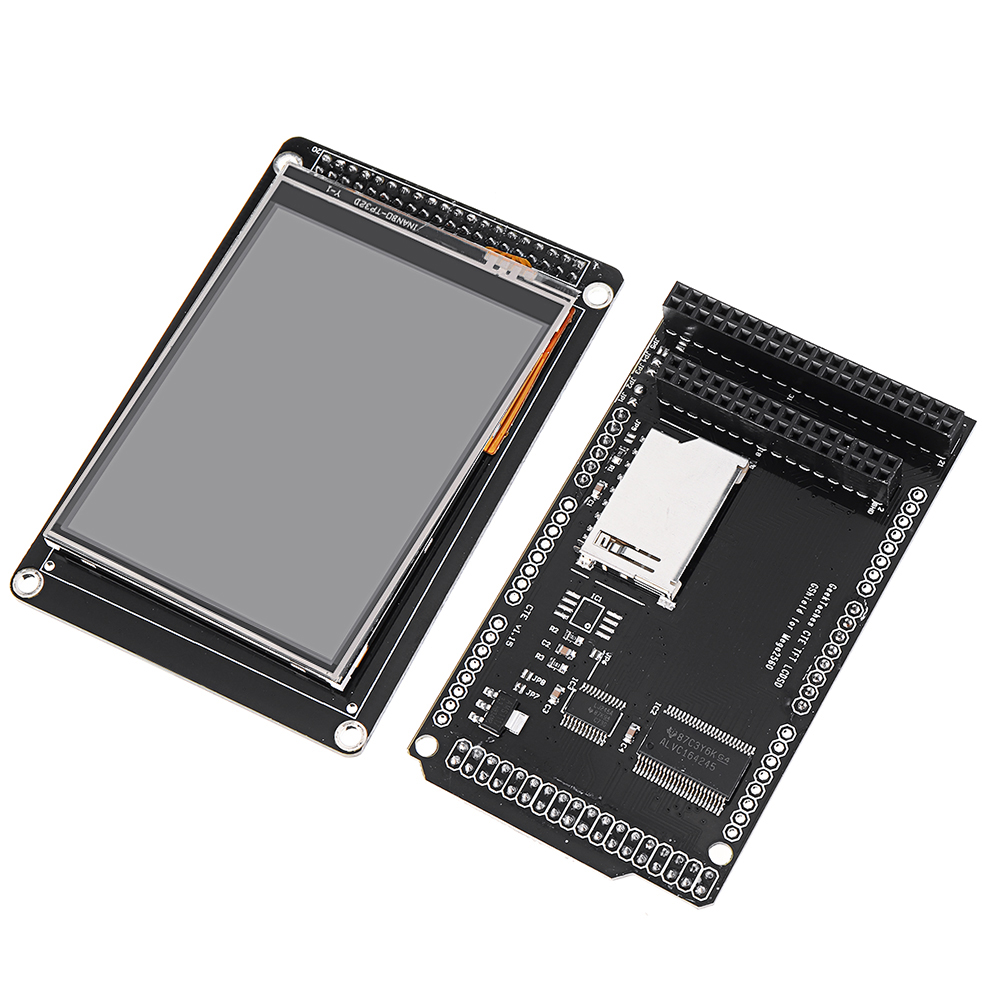

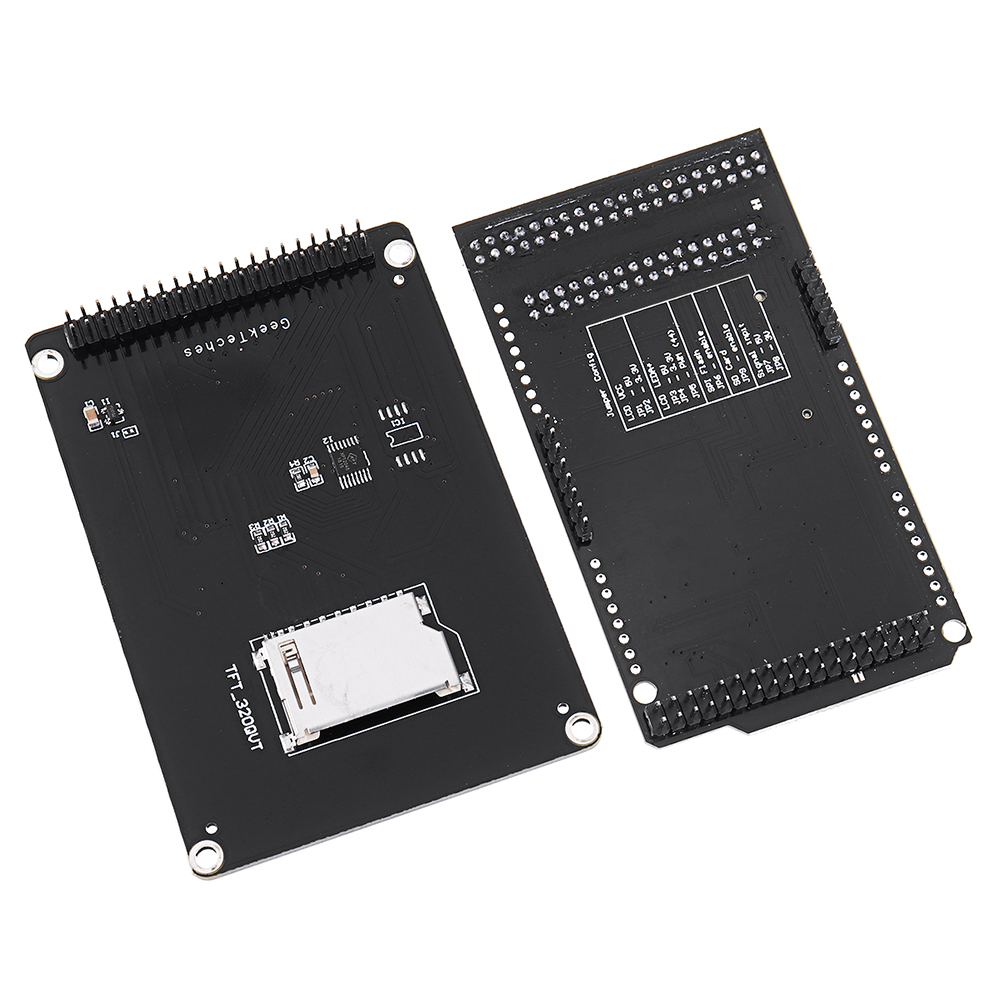

Pakket bestaat uit:
1 x 3,2 inch TFT LCD
1 x Mega Shield Board
