3.2 "TFT LCD-scherm is een LCD-aanraakschermmodule. Het heeft een 40 pins interface en een SD-kaart en Flash lezerontwerp. Het is een krachtige en multifunctionele module voor uw project. Het scherm bevat een controller SSD1289, het is een ondersteunende 8 / 16bit data-interface , gemakkelijk te besturen door veel MCU zoals STM32, AVR en 8051. Het is ontworpen met een touch-controller erin. Het touch-IC is ADS7843 en de touch-interface is opgenomen in de 40 pins. Het is de productversie alleen met touchscreen en aanraakcontroller.
Specificatie:
240374PQ
65K kleur
320*240
3.2 inch
Brede kijkhoek
SSD1289: 240 stuurprogramma RGB x 320 TFT
Geïntegreerde voeding, poort en bronstuurprogramma met RAM
ADS7843: AANRAAK MET 4 DRADEN, TOT CONVERSIESNELHEID VAN 125 KHz, SERIËLE INTERFACE
Kenmerken:
Je kunt het TFT-lcd-scherm veel sneller gebruiken met 84Mhz Ardiuno DUE. Het schild is ontworpen voor twee soorten LCD-schermen:
1. 40-pins versie LCD-scherm dat vaak wordt gebruikt in de vorige versie van TFT Mega-shield voor MEGA 2560
2. 32pin versie LCD die gewoonlijk wordt gebruikt in STM32 development board. (Gesoldeerd)
Het schild leidt alle LCD-gegevenspinnen naar poort PC1-PC8 en PC12-19, besturingspinnen naar PD0-PD3, dit ontwerp kan gegevensoverdracht met hoge snelheid (drie cycli per schrijfstroboscoop naar het LCD-scherm) bereiken om de LCD-weergavesnelheid te maximaliseren. De SPI-interface (voor SD- of flitsbesturing) is de route naar de ISP-header van DUE, zodat een snelle SPI-overdracht met DMA kan worden bereikt.

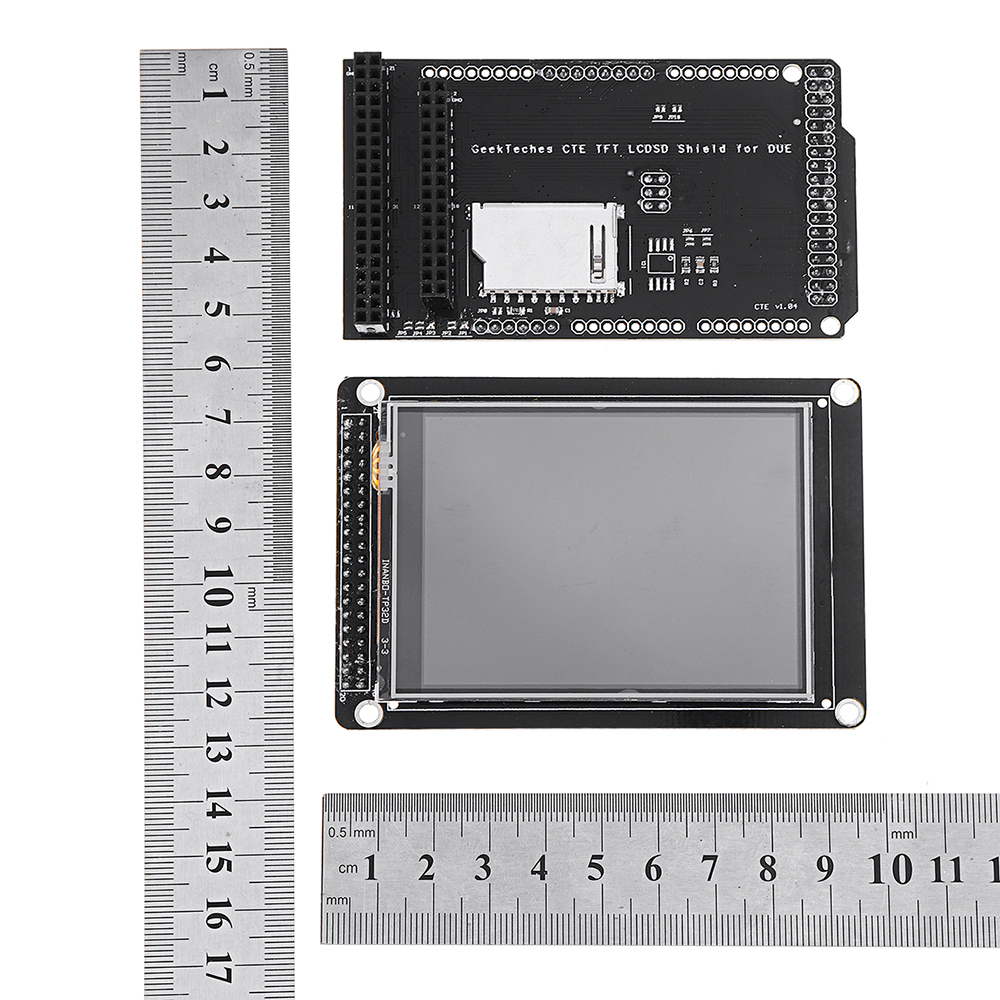

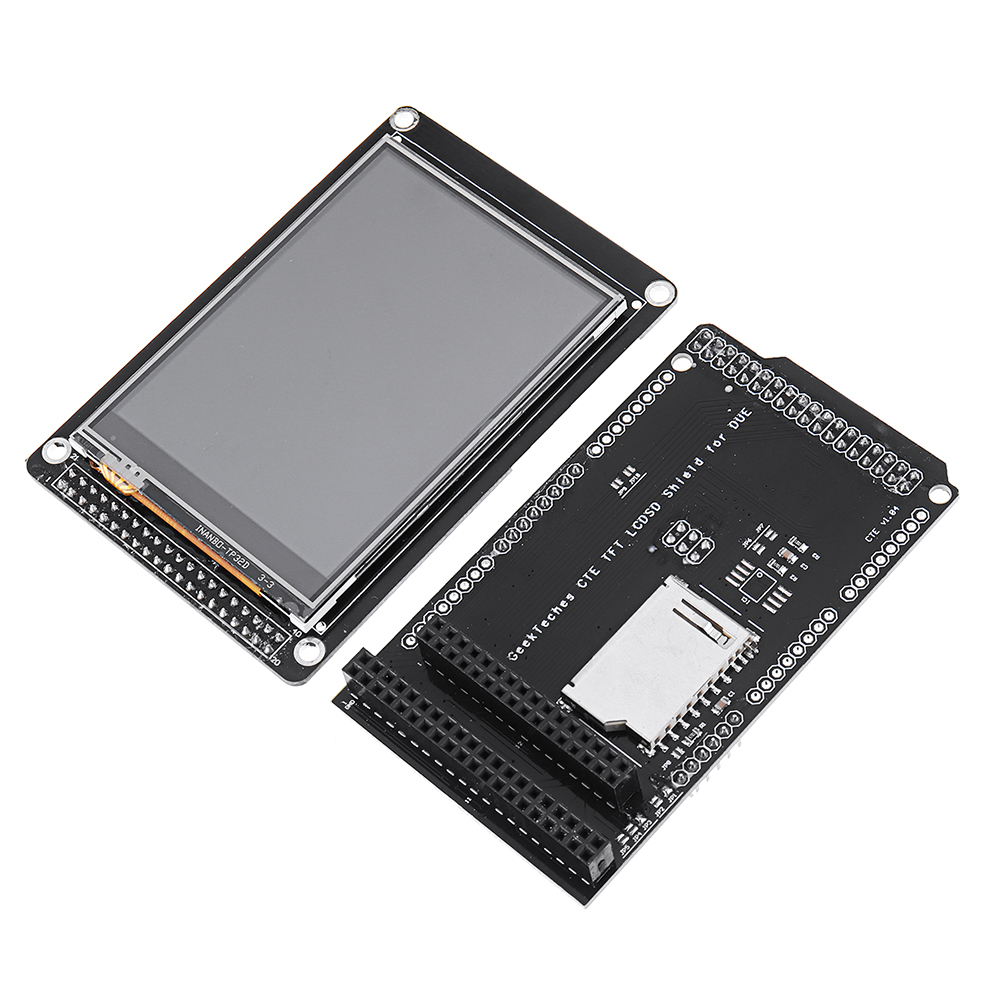

Pakket bestaat uit:

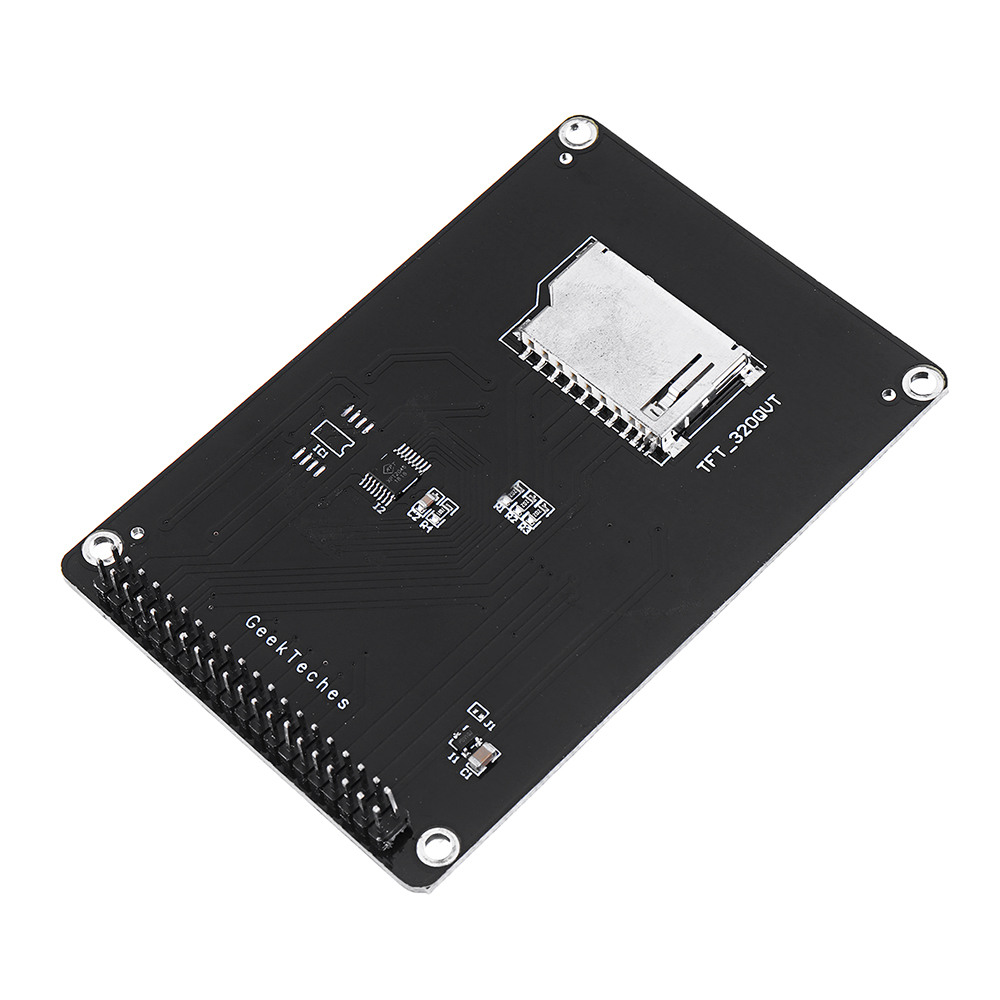

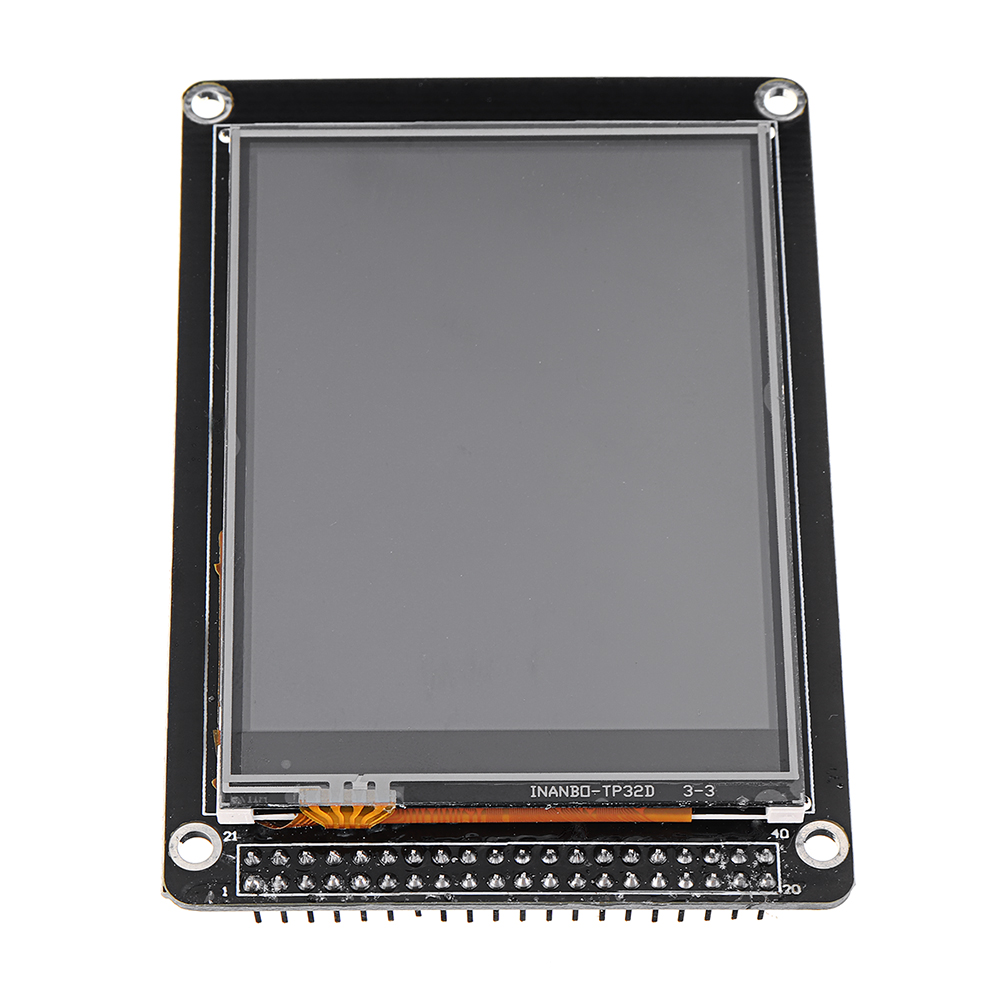

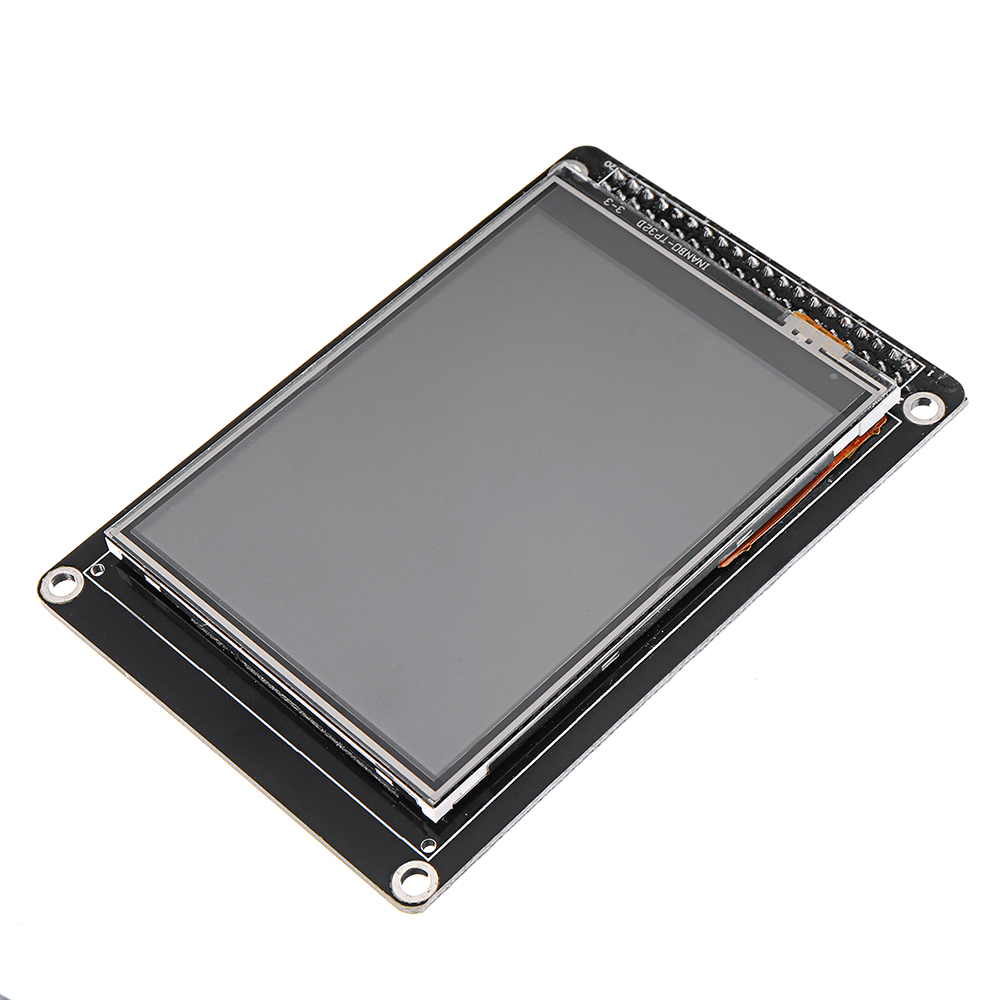

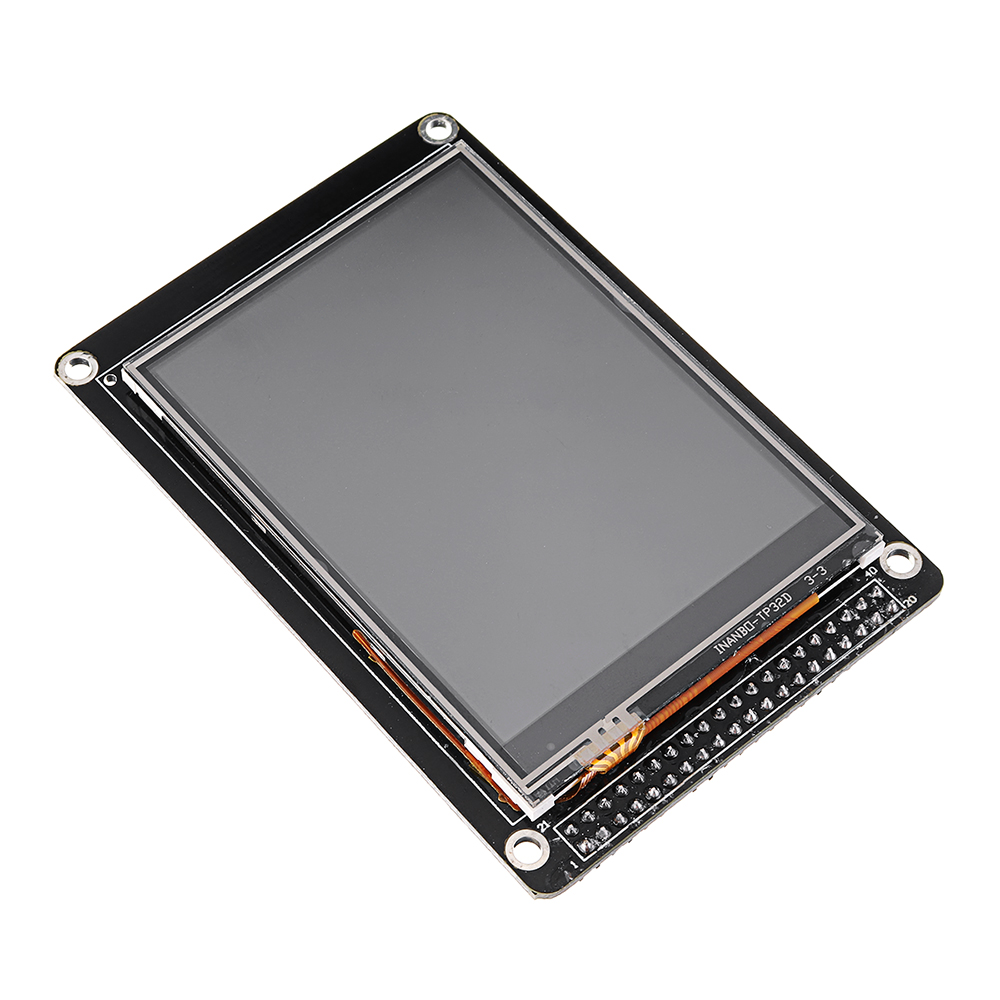

1 x 3,2 inch TFT LCD

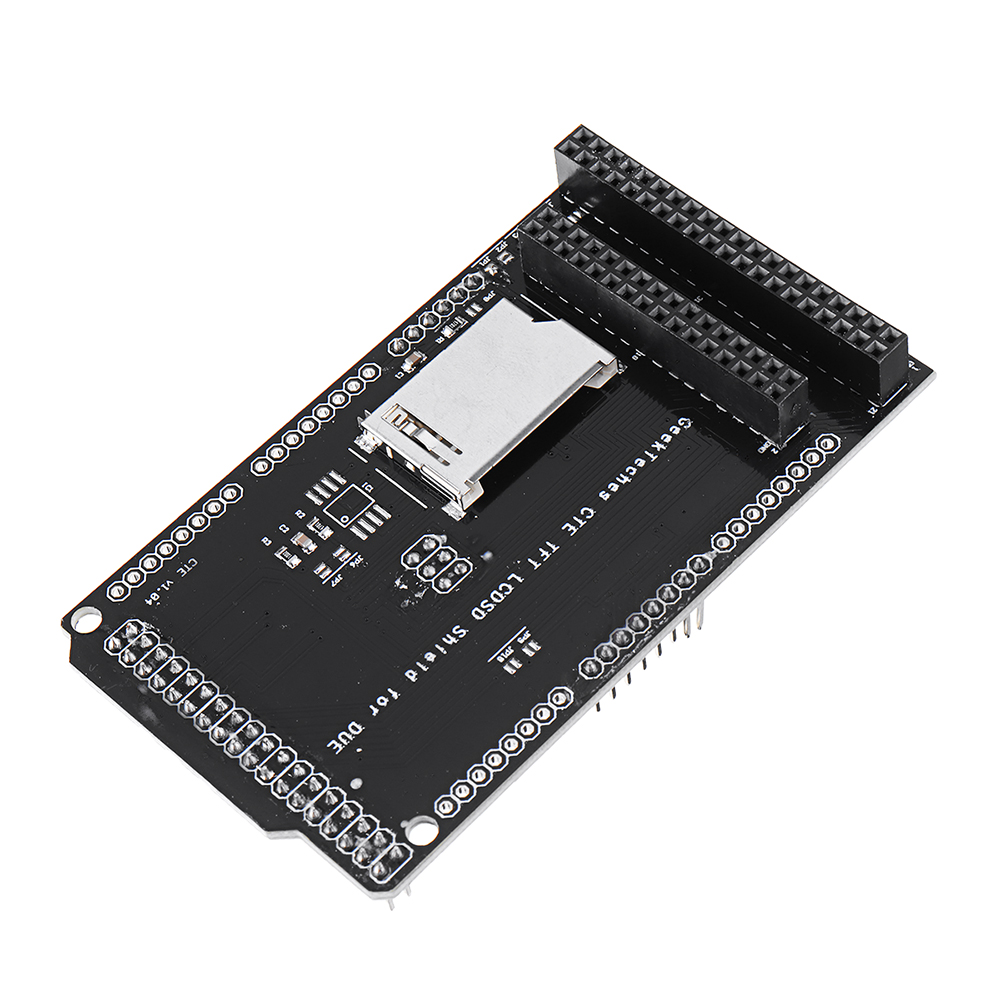

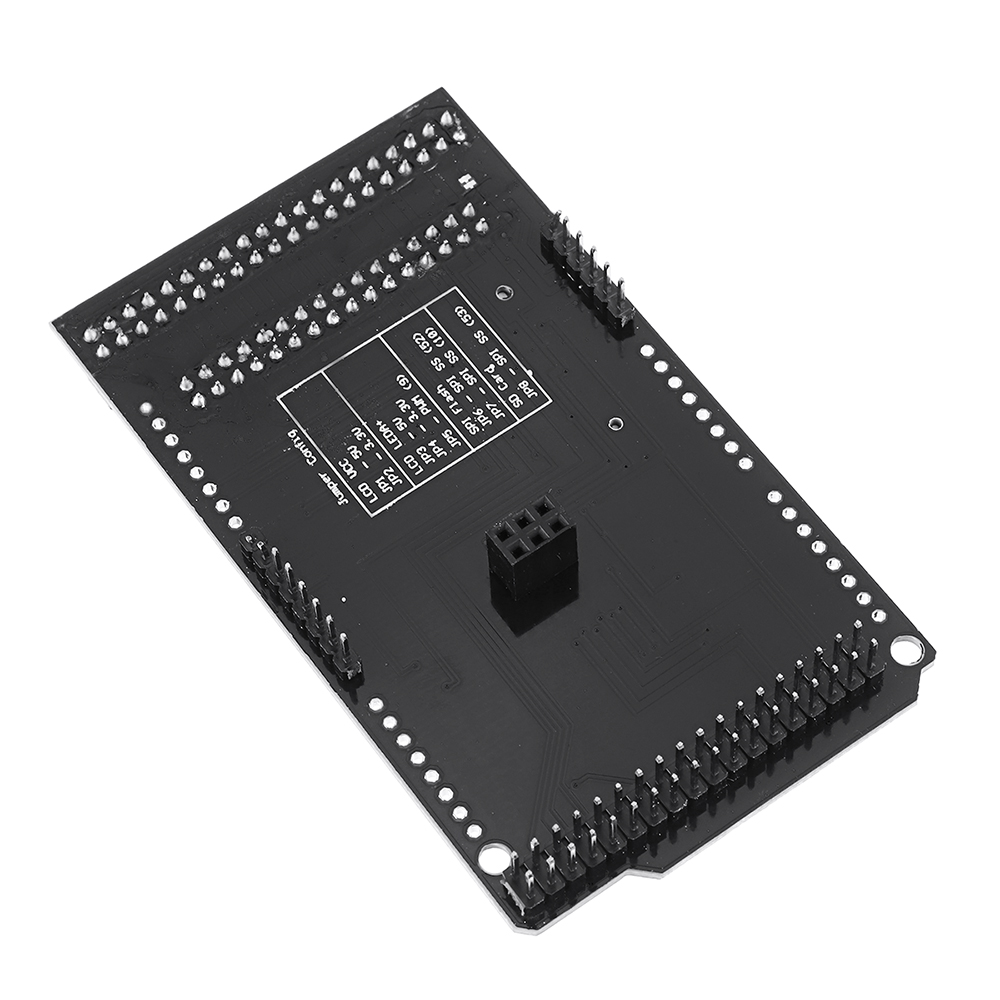

1 x TFT / SD-afscherming
