Beschrijving:
Ingangsspanning: 3.3-5.5V
Stroomverbruik: Normale modus: 50 mA, Energiebesparende modus: 30 mA
Bedrijfstemperatuur -40 ° C tot + 85 ° C
Opslagtemperatuur -55 ° C tot + 100 ° C
De standaard baudrate voor de module is 9600
Kenmerkende parameters:

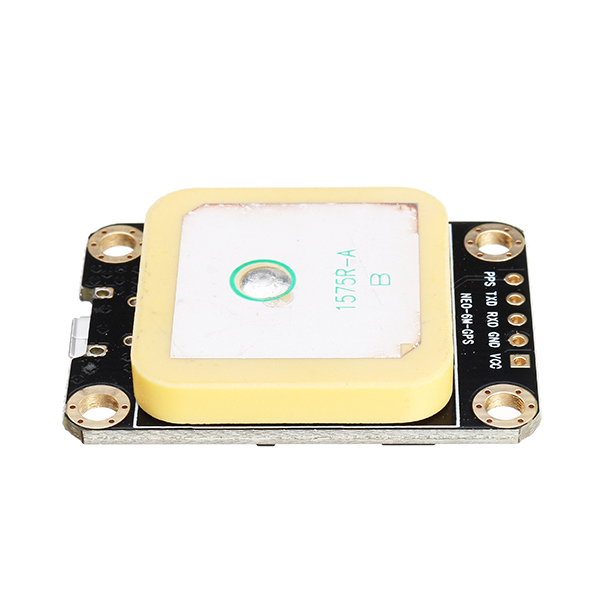

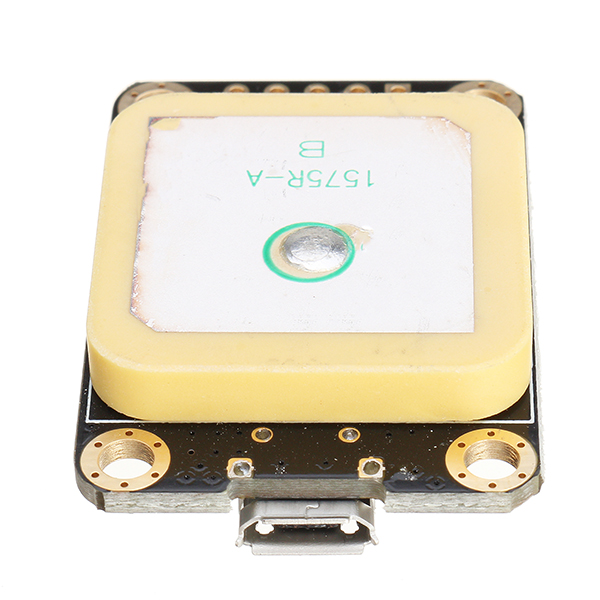

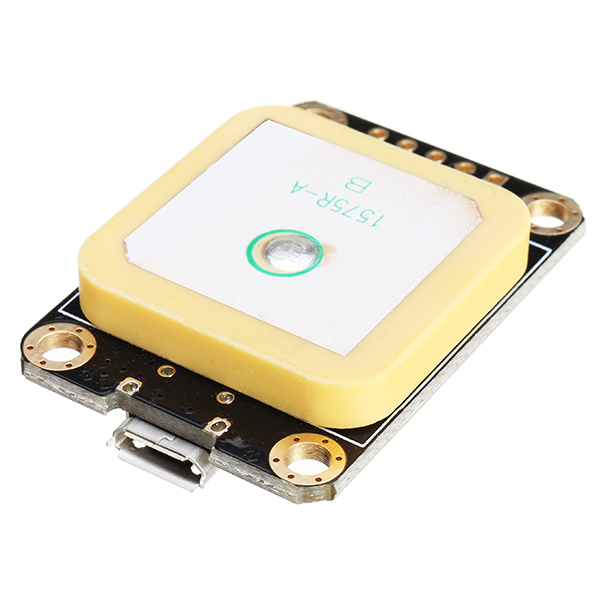

Module wordt geleverd met keramische antenne, de andere IPEX-interface kan worden aangesloten op andere actieve antenne
Module om het RF versterker circuit te verhogen, bevordert de snelheid van de zoekster
De module wordt geleverd met een oplaadbare back-up batterij die kan worden ingedrukt om ephemeris data te houden
Module compatibel met 3.3V / 5V-niveau, makkelijk te verbinden met een verscheidenheid van single-chip systeem

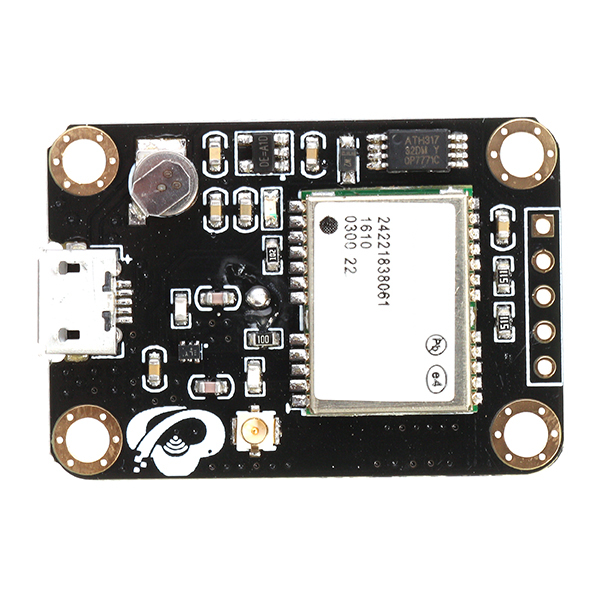

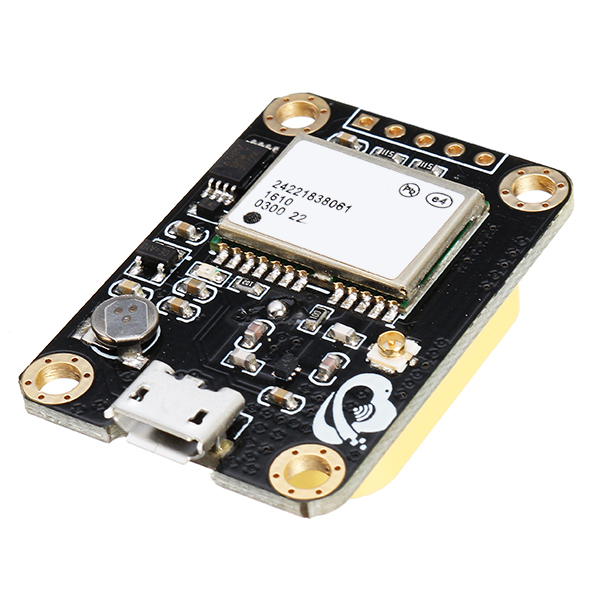

Module pin:
Module PPS-voeten aangesloten op de rode LED-lampjes
Altijd licht: normaal werken, maar niet gepositioneerd knipperen: positionering is succesvol
Gegevens downloaden: https://pan.baidu.com/s/1mhM0l7q

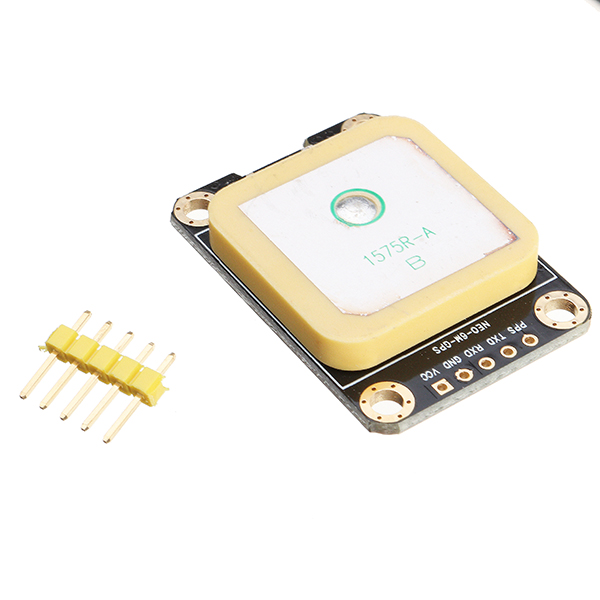

Pakket inbegrepen:
1 x GPS module

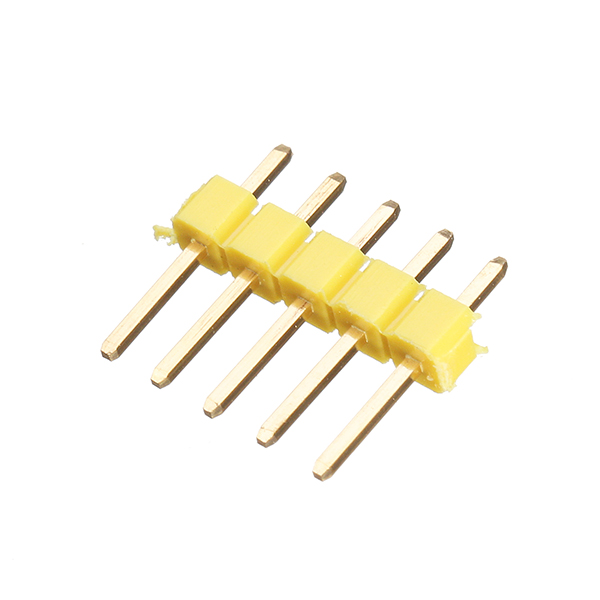

1 x normale pin
Ingangsspanning: 3.3-5.5V
Stroomverbruik: Normale modus: 50 mA, Energiebesparende modus: 30 mA
Bedrijfstemperatuur -40 ° C tot + 85 ° C
Opslagtemperatuur -55 ° C tot + 100 ° C
De standaard baudrate voor de module is 9600
Kenmerkende parameters:
Module wordt geleverd met keramische antenne, de andere IPEX-interface kan worden aangesloten op andere actieve antenne
Module om het RF versterker circuit te verhogen, bevordert de snelheid van de zoekster
De module wordt geleverd met een oplaadbare back-up batterij die kan worden ingedrukt om ephemeris data te houden
Module compatibel met 3.3V / 5V-niveau, makkelijk te verbinden met een verscheidenheid van single-chip systeem

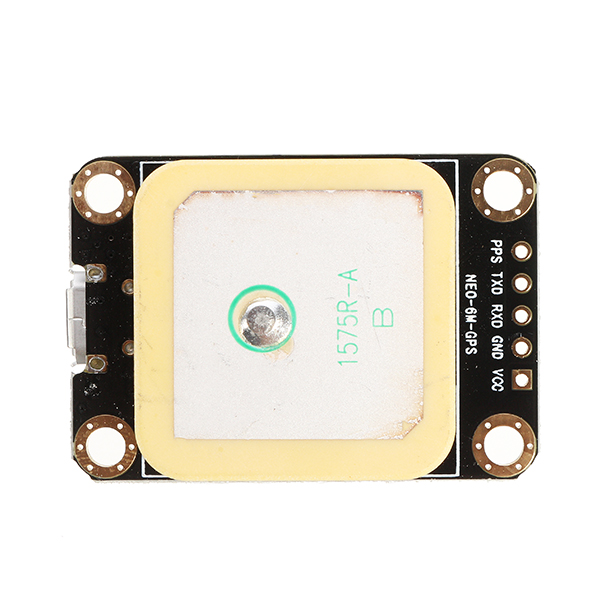

Module pin:
| 1 | VCC | Power pin, ingang 3,3-5,5V |
| 2 | GND | Grond |
| 3 | RXD | Module-seriële poort ontvangstpen - aangesloten op de seriële poort TXD-zender |
| 4 | TXD | Modul seriële poort stuurpen - aangesloten op de microcontroller seriële poort RXD ontvangen |
| 5 | PPS | Klokpuls uitgangspunt |
Module PPS-voeten aangesloten op de rode LED-lampjes
Altijd licht: normaal werken, maar niet gepositioneerd knipperen: positionering is succesvol
Gegevens downloaden: https://pan.baidu.com/s/1mhM0l7q
Pakket inbegrepen:
1 x GPS module
1 x normale pin
