Beschrijving:

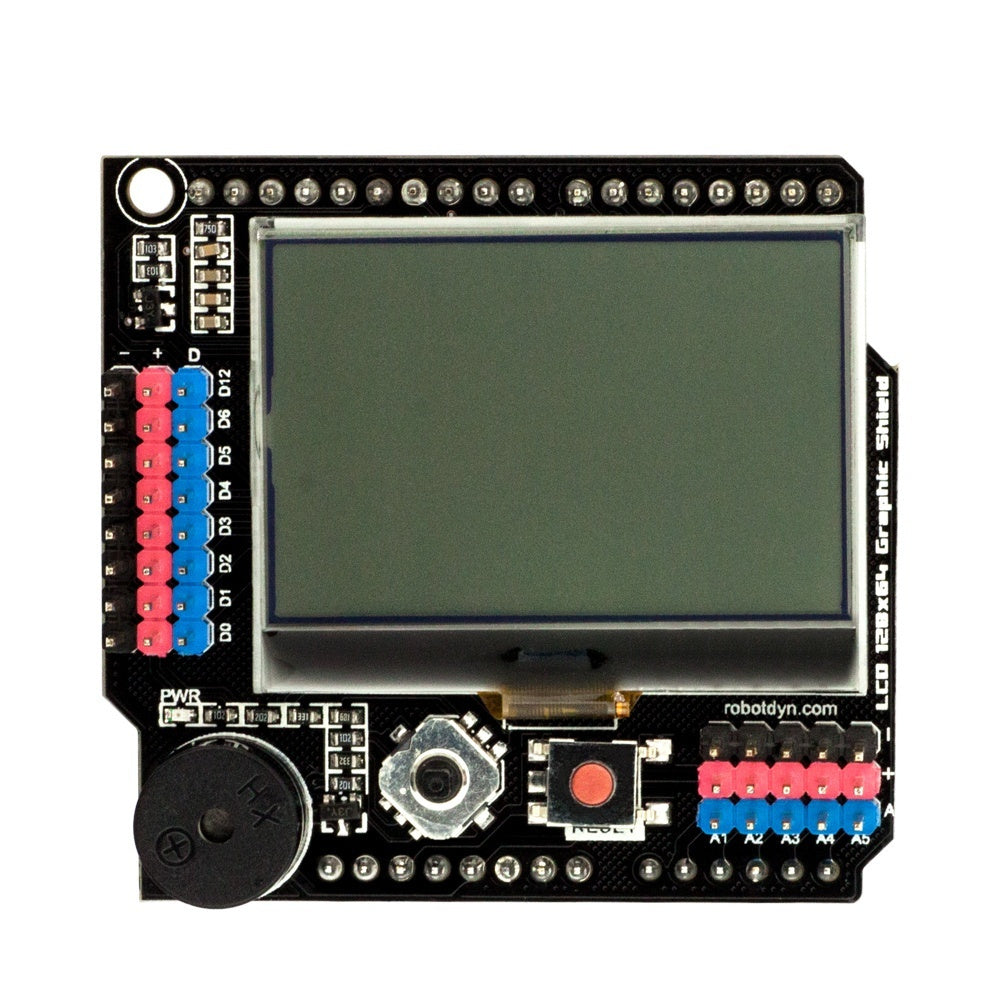

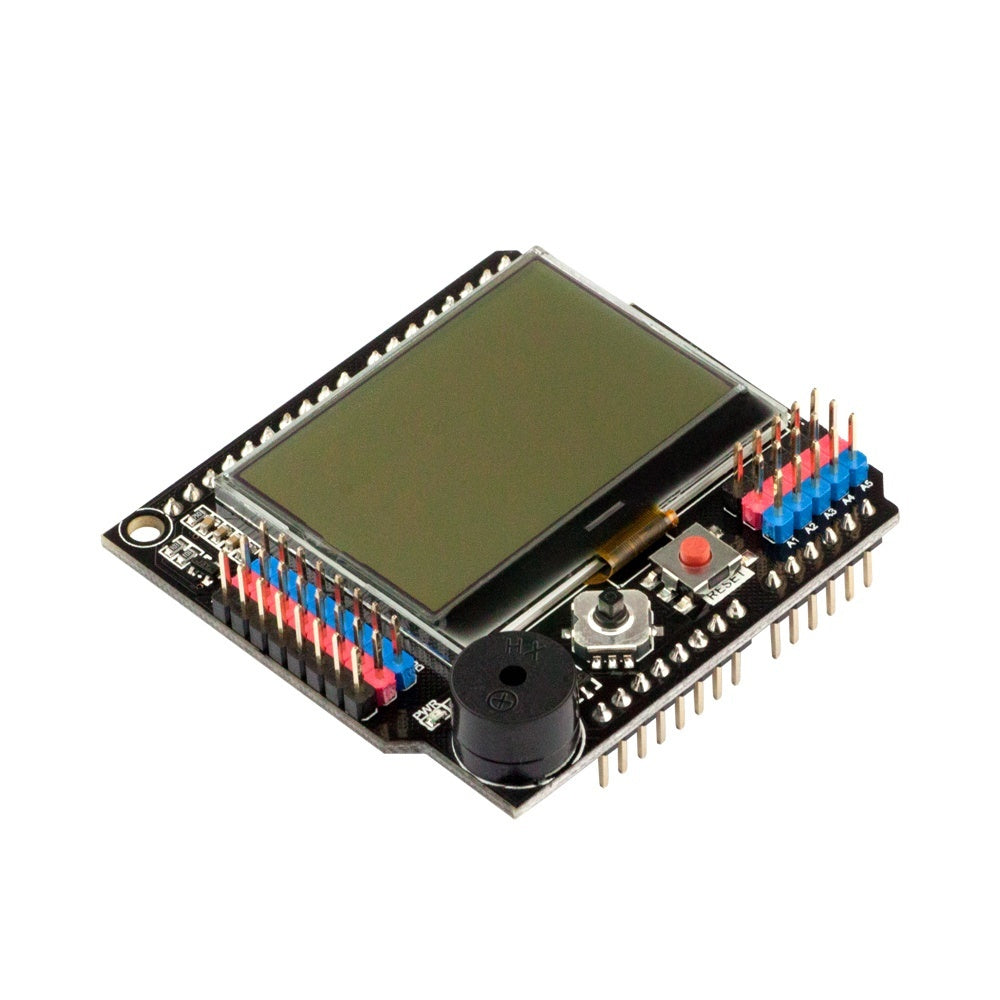

Het LCD12864 Shield is een grafisch LCD-scherm, joystick, zoemer en handige I / O-pinnen voor Arduino-compatibele microcontrollers.
Dit schild heeft een 128x64 pixel grafisch LCD-scherm met achtergrondverlichting. Het scherm kan worden gebruikt om tekst of afbeeldingen uit te voeren. De bediening wordt vereenvoudigd door gebruik te maken van de krachtige u8glib Universal Graphics Library voor 8 Bit Embedded Systems. De u8glib biedt een uitgebreide set tekenbewerkingen.
De LCD12864 bevat ook een 5-weg joystick en een resetknop. Handige headers zijn aanwezig voor toegang tot 5 analoge en 8 digitale pinnen, compleet met enkele en aardingspennen.

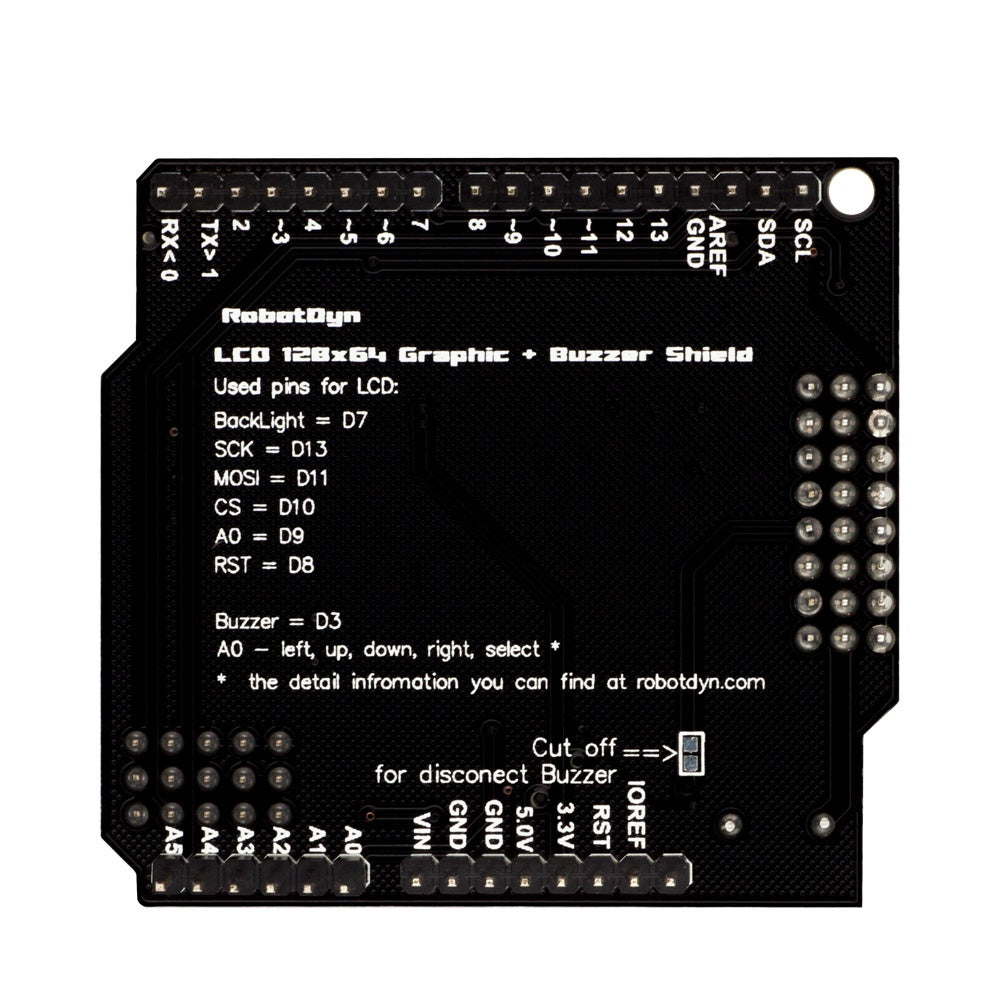

De LCD wordt bestuurd via een SPI-interface met behulp van vijf digitale pinnen D8, D9, D10, D11 en D13. De achtergrondverlichting maakt gebruik van digitale pin D7. De 5-weg joystick is aangesloten op analoge ingang A0.
Zoemer aangesloten op D3. Als u D3 nodig heeft voor een andere functie, kunt u de zoemer loskoppelen van D3. Hiervoor heeft u een soldeerbrug aan de onderkant van het bord.
Deze afscherming werkt op 3.3V vermogen maar is volledig compatibel met 5V borden.
Pakket bestaat uit:
1 x LCD12864 schild
| Microcontroller | ATmega2560 |
| USB-TTL-omzetter | CH340G |
| Stroom uit | 3.3V-180mА |
| 5V-800mА | |
| Macht in. USB | 5V |
| Macht in. VIN / DC Jack | 6-12V |
| Energieverbruik | 5V 220mA |
| Logisch niveau | 5V |
| Klok frequentie | 16MHz |
| Bedrijfsspanning | 5V |
| Digitale I / O | 54 |
| Analoge I / O | 16 |
| Geheugen grootte | 256kb |
| Gegevens RAM Type / grootte | 8Kb |
| Data ROM Type / Grootte | 4Kb |
| Interfacetype | ISP |
| Bedrijfstemperatuur | -40С ° / + ° 85С |
| Lengte x breedte | 53.361 × 101.86 mm |
