Functie:

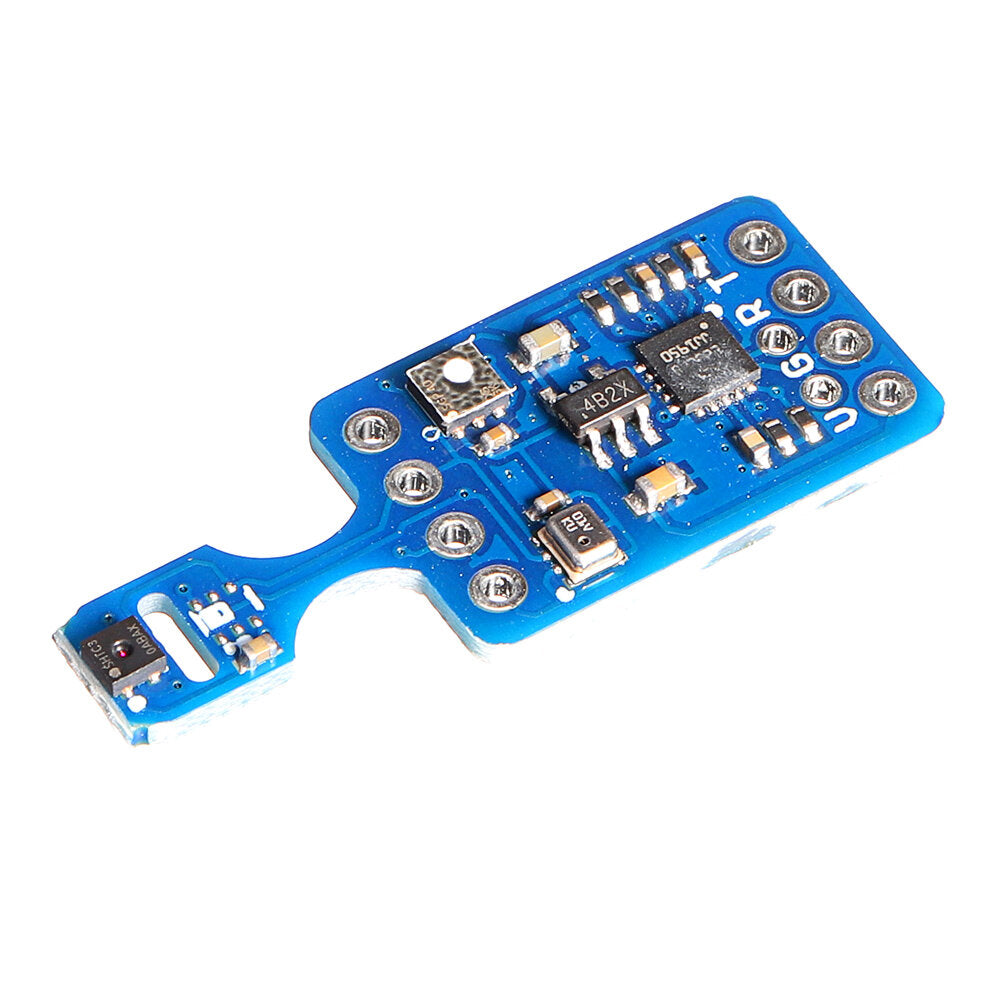

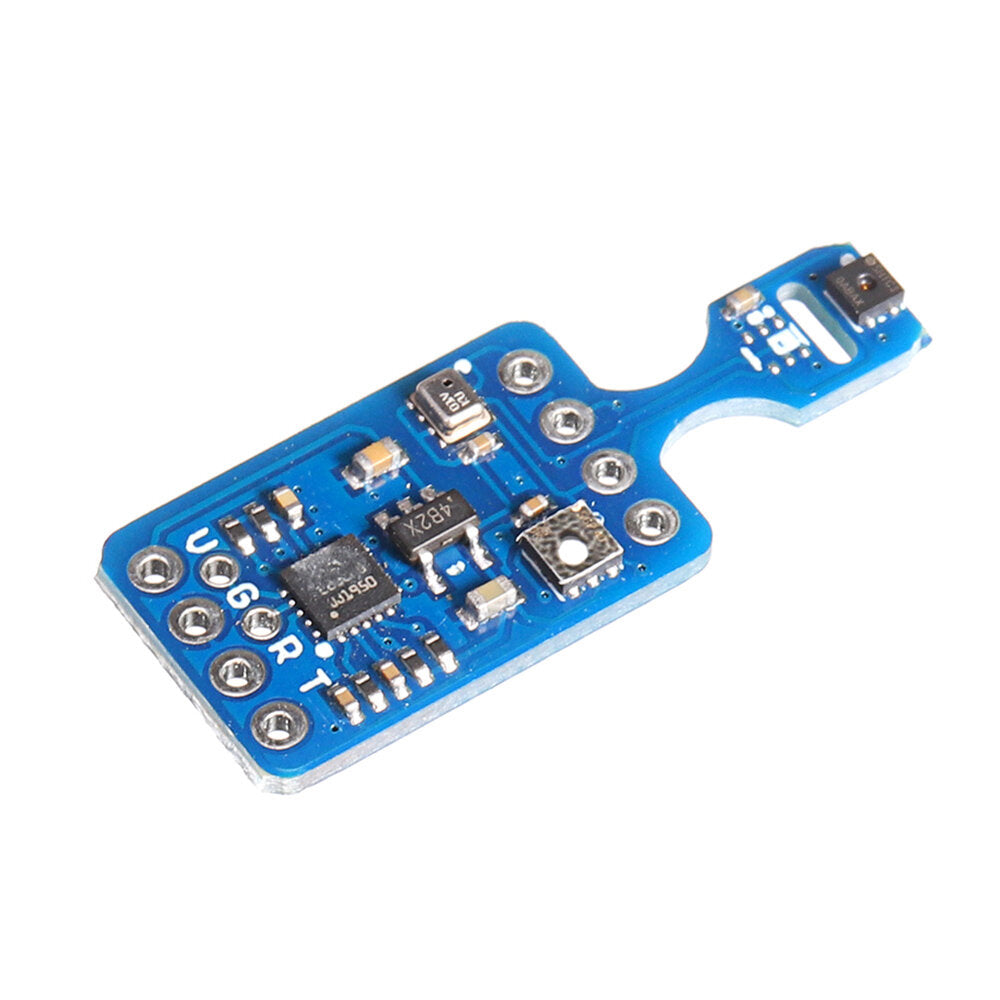

-GYMCU680 is een goedkope luchtdetectiemodule met een werkspanning van 3-5v, een laag stroomverbruik en een klein formaat.
-Het werkingsprincipe is om BME680-sensorgegevens via MCU te lezen en temperatuur en vochtigheid, atmosferische druk, IAQ binnenluchtkwaliteit, weerstandswaarde via algoritme te krijgen.
-Deze module heeft twee manieren om gegevens te lezen, namelijk seriële poort (TTL-niveau) of de chip zelf IIC
Communicatie methode. Het product heeft een hoge precisie en hoge stabiliteit. Het kan direct praktische gegevens uitvoeren, waarbij het algoritme wordt weggelaten.
-De baudrate van de seriële poort is 9600bps en 115200bps. Er zijn twee manieren van continue output en onderzoeksoutput, die kunnen worden aangepast aan verschillende werkomgevingen.

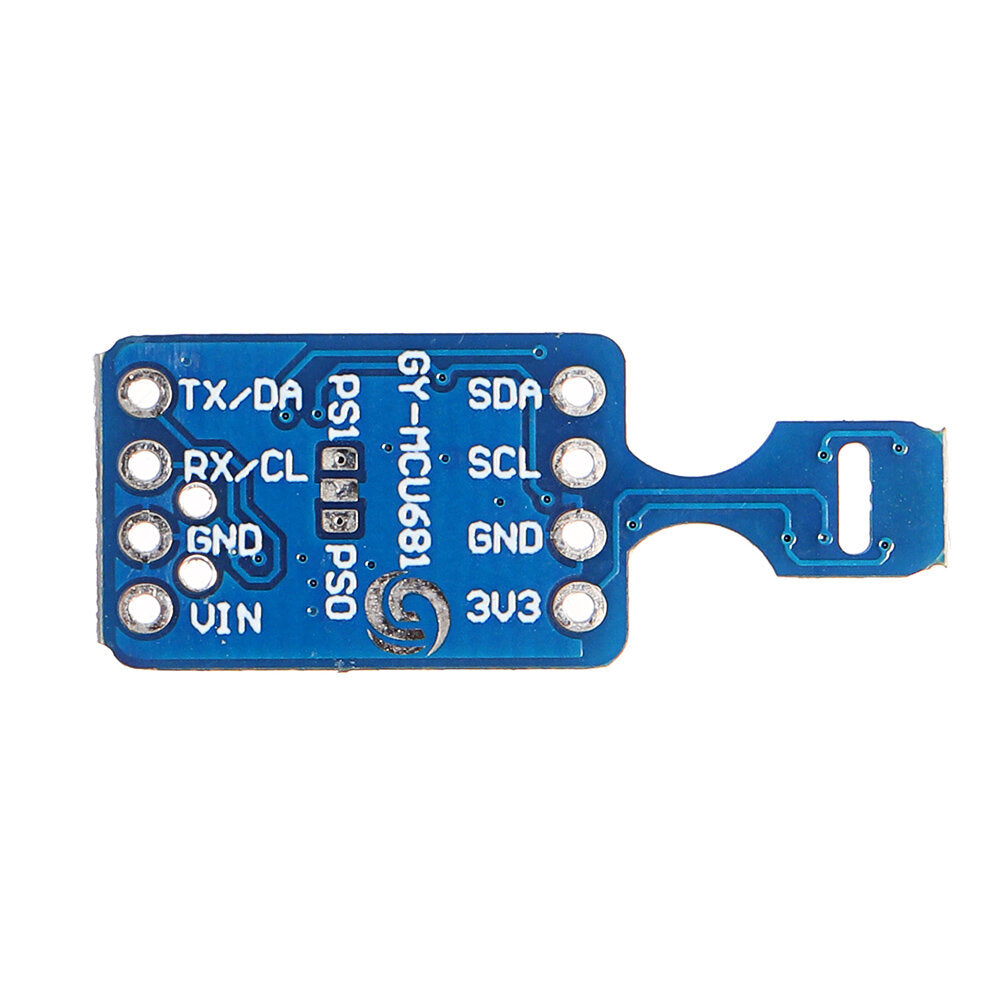

-Maak verbinding met alle computers en computers met één chip. Wanneer de PS-soldeerverbindingen zijn gesoldeerd, bevindt de module zich in de IIC-modus van de chip zelf. Op dit moment neemt de MCU niet deel aan het werk en verbruikt hij geen stroom. Het kan worden gebruikt als een eenvoudige BME680-module.
-Het IAQ-algoritme voor de binnenluchtkwaliteit is getransplanteerd volgens de routines van de officiële website van de BME680-chip. Het duurt een bepaalde tijd om tijdens de test in te schakelen, ongeveer 5 minuten, voordat de gegevens normaal zijn.
Productvoordelen:
(1) kleine maat
(2) Hoge kostenprestaties
(3) Serieel communicatieformaat
(4) Direct intuïtieve gegevens uitvoeren
Product applicatie:
(1) Handinstrumenten
(2) Kwaliteitsinspectie van de binnenluchtkwaliteit
(3) Weersvoorspellingssysteem
(4) Domotica en besturing
(5) internet der dingen, internet
(6) Vrije tijd en sport in de buitenlucht
Parameter:
Meetbereik temperatuur: -40 ° ~ 85 °
Meetbereik vochtigheid: 0% ~ 100%
IAQ meetbereik: 0 ~500
Meetbereik luchtdruk: 300 ~1100hpa
Reactiefrequentie: standaard 3 seconden elke keer
Werkspanning: 3 ~ 5 V
Gemiddelde werkstroom: 5mA
Werktemperatuur: -40 ° ~ 85 °
Opslagtemperatuur: -40 ° ~ 125 °

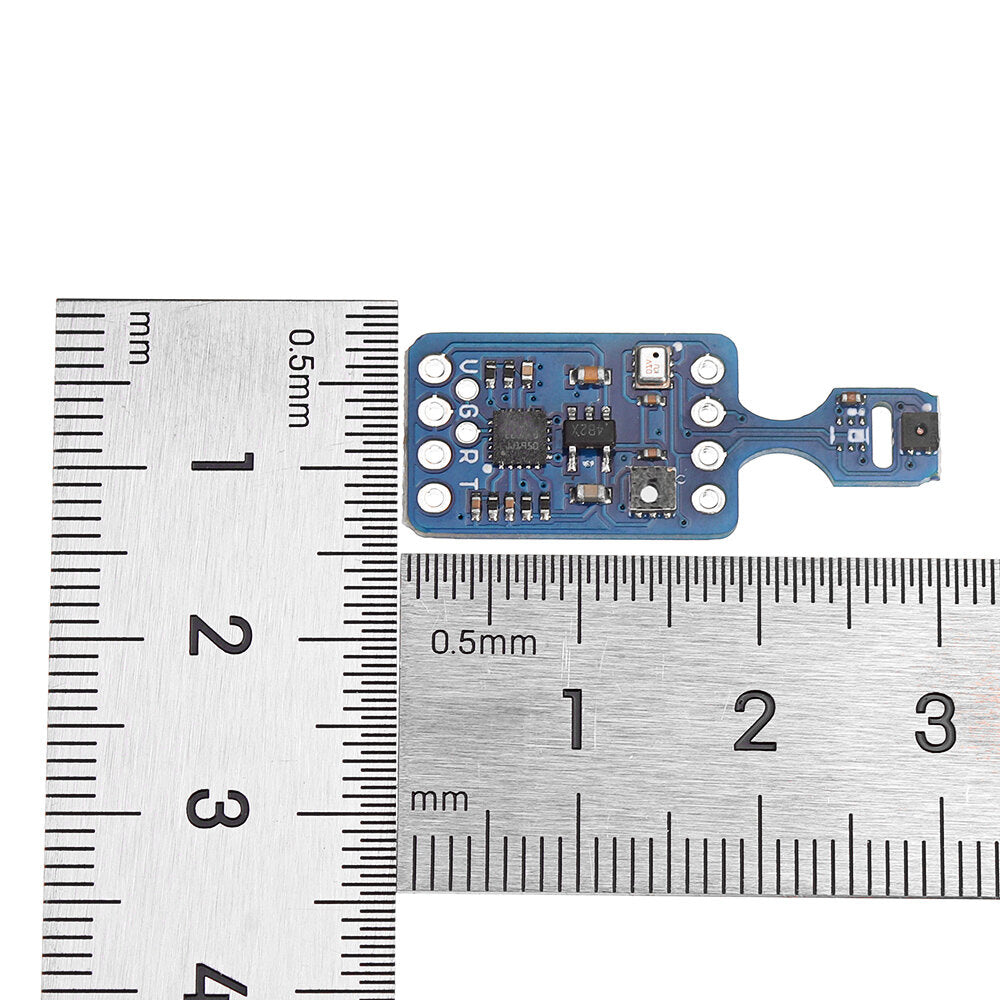

Grootte: 12 mm × 30 mm
Gebruik chip: ME680+STM32
Pakket bestaat uit:

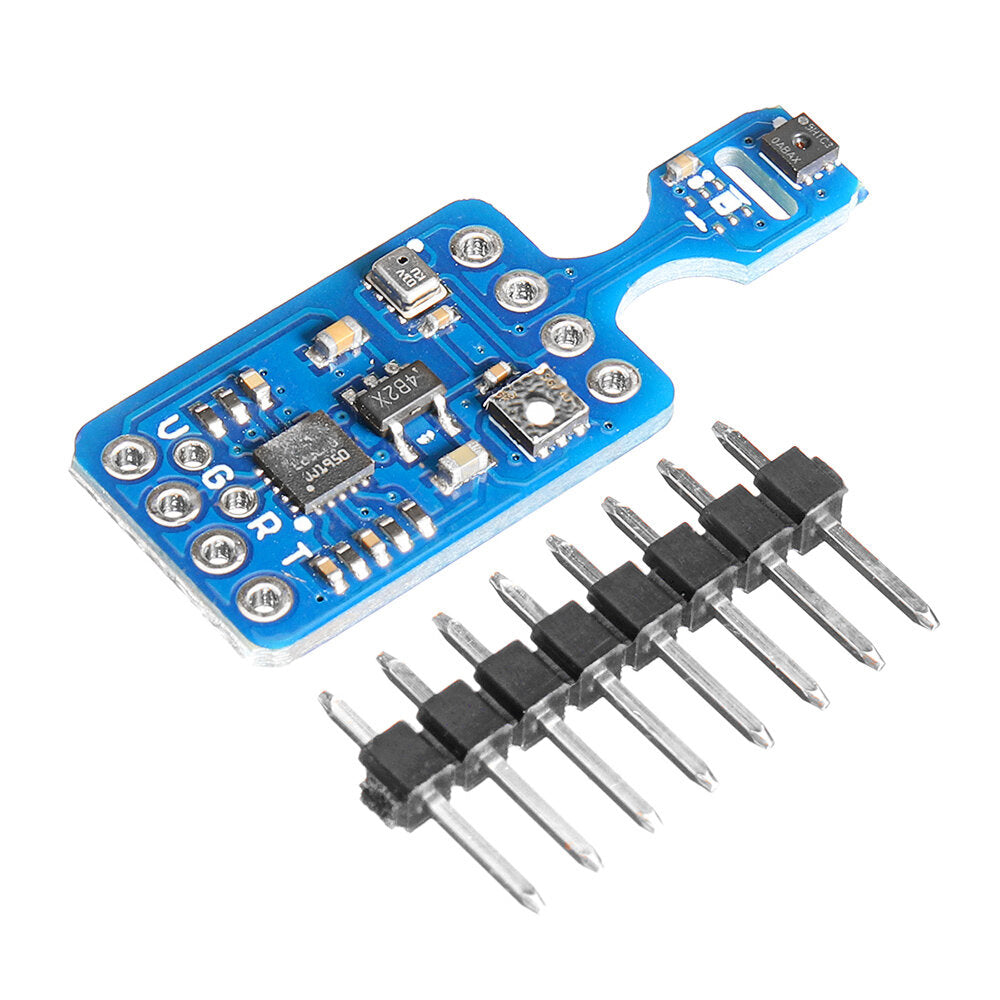

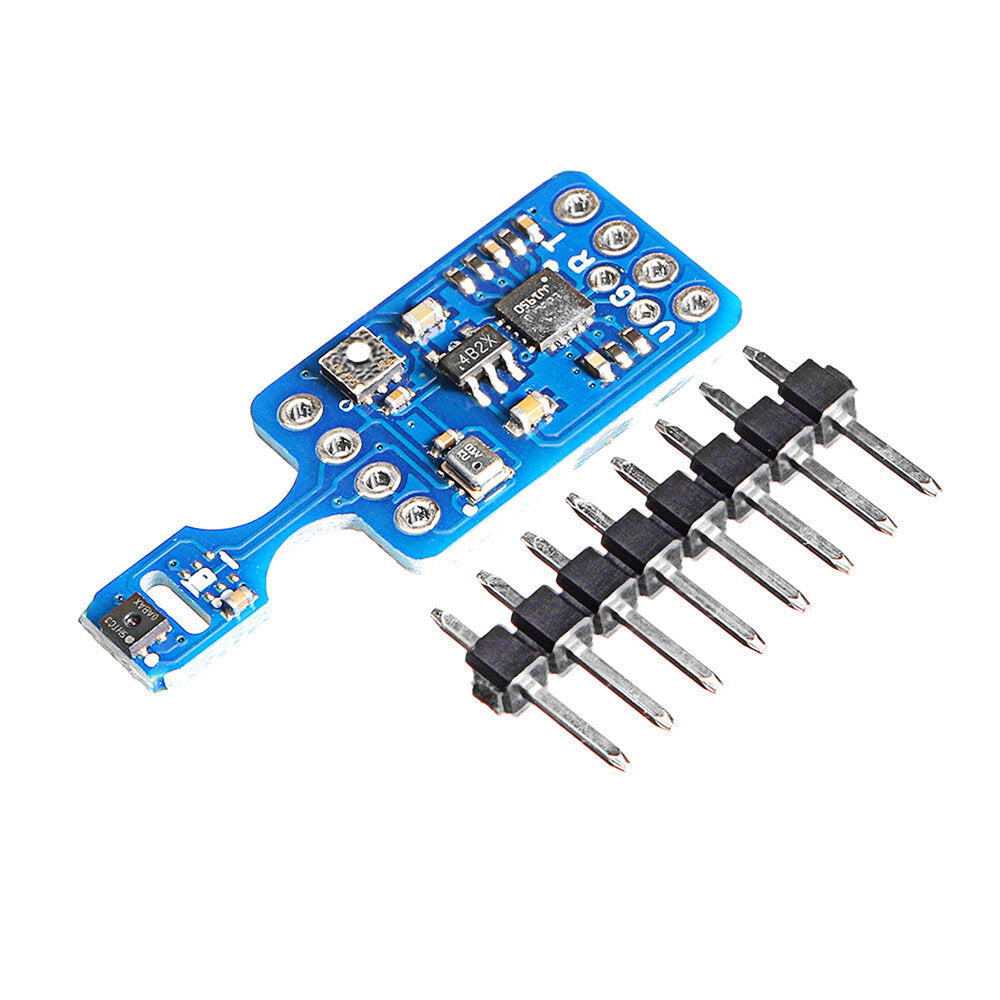

1 x sensormodule
