Beschrijving:

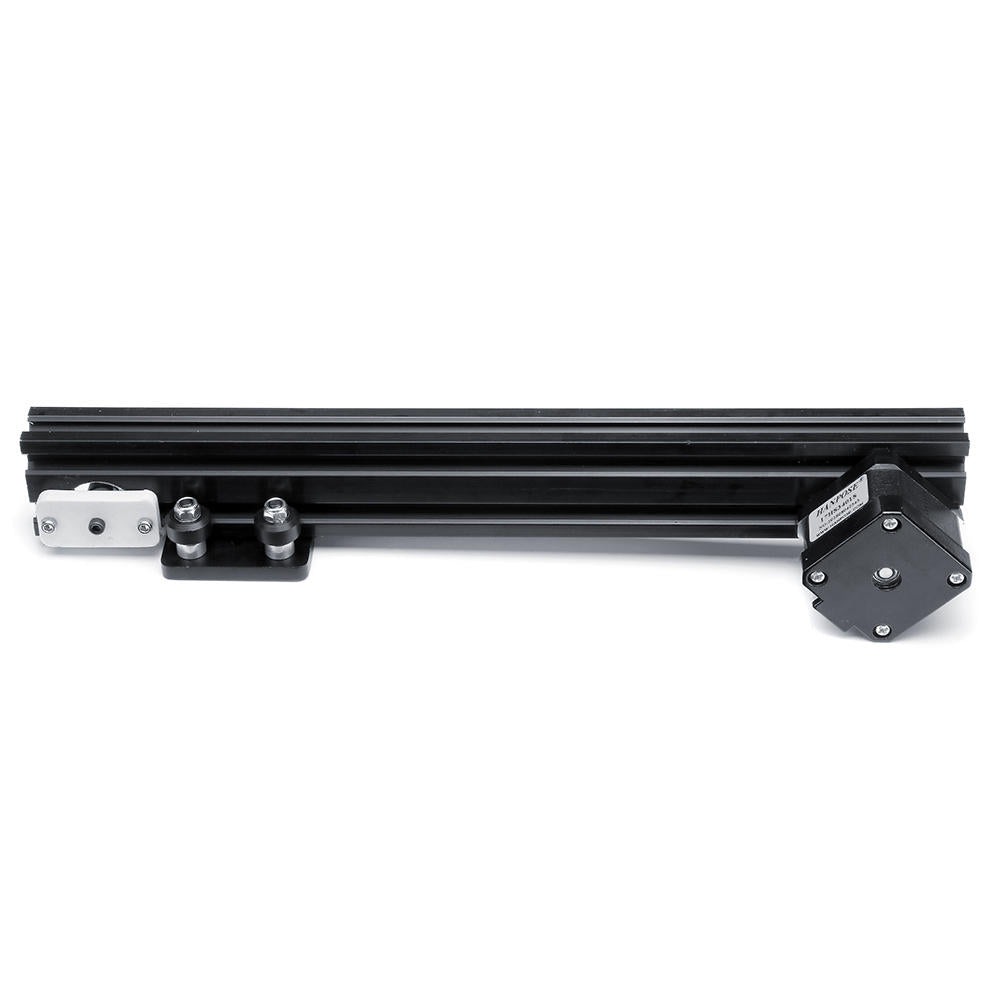

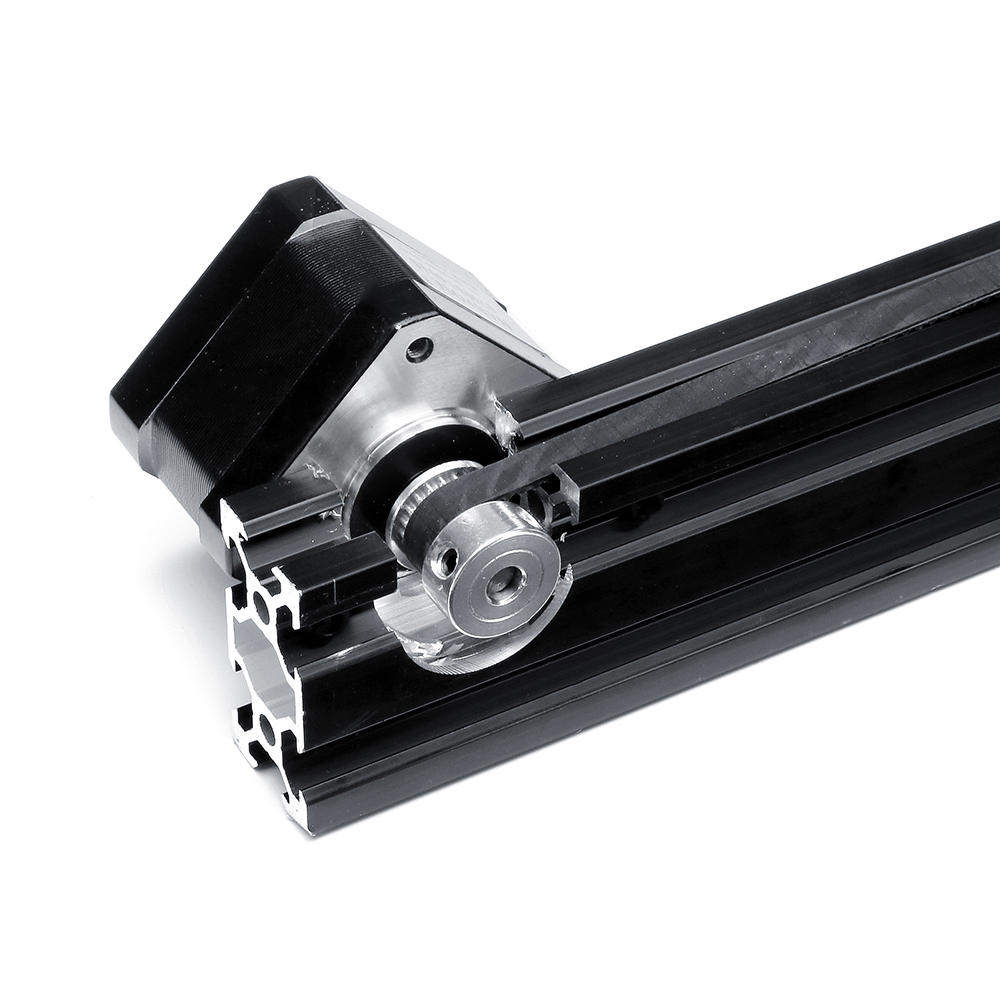

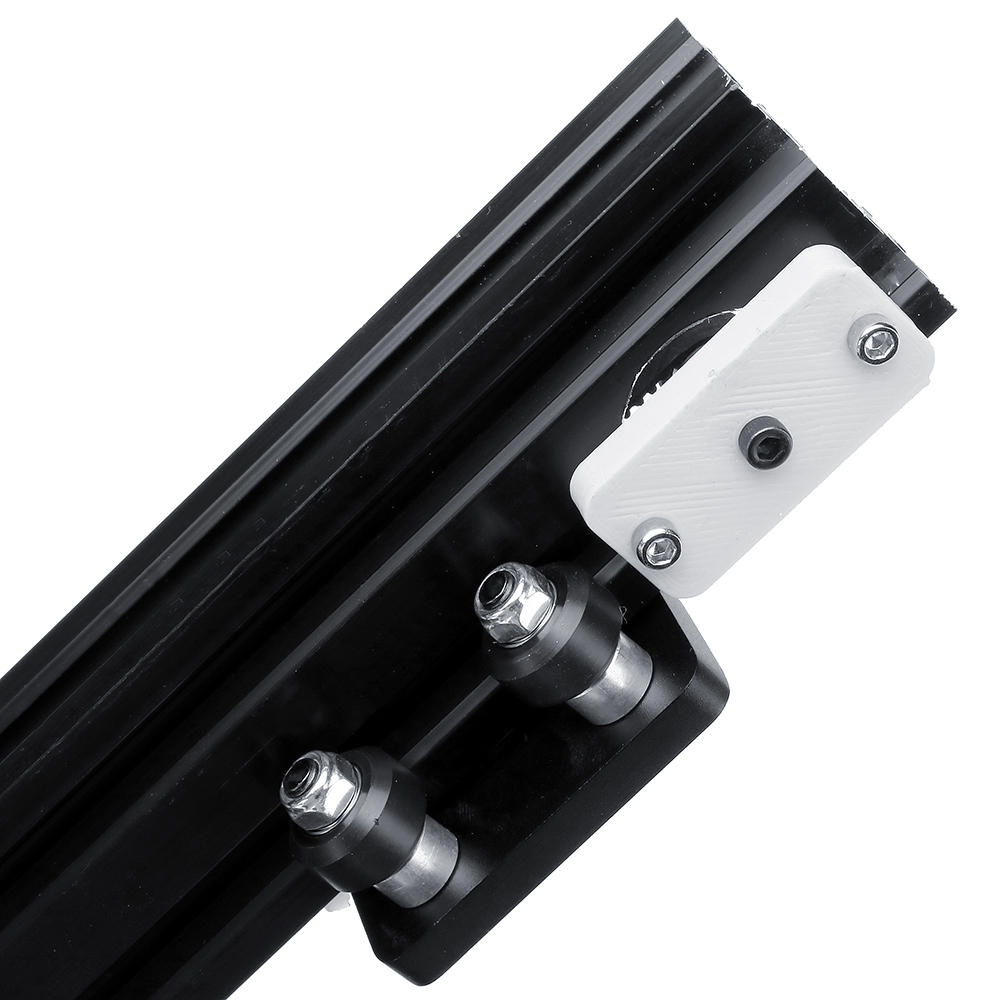

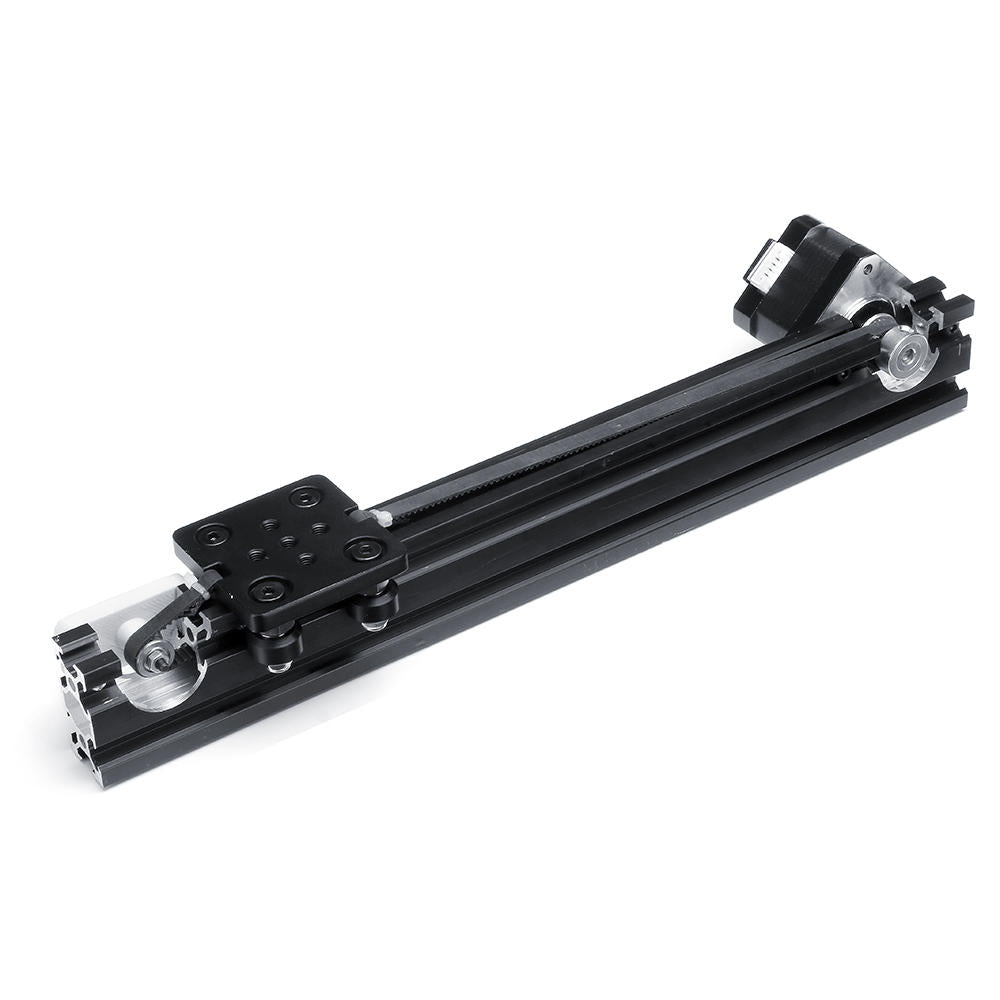

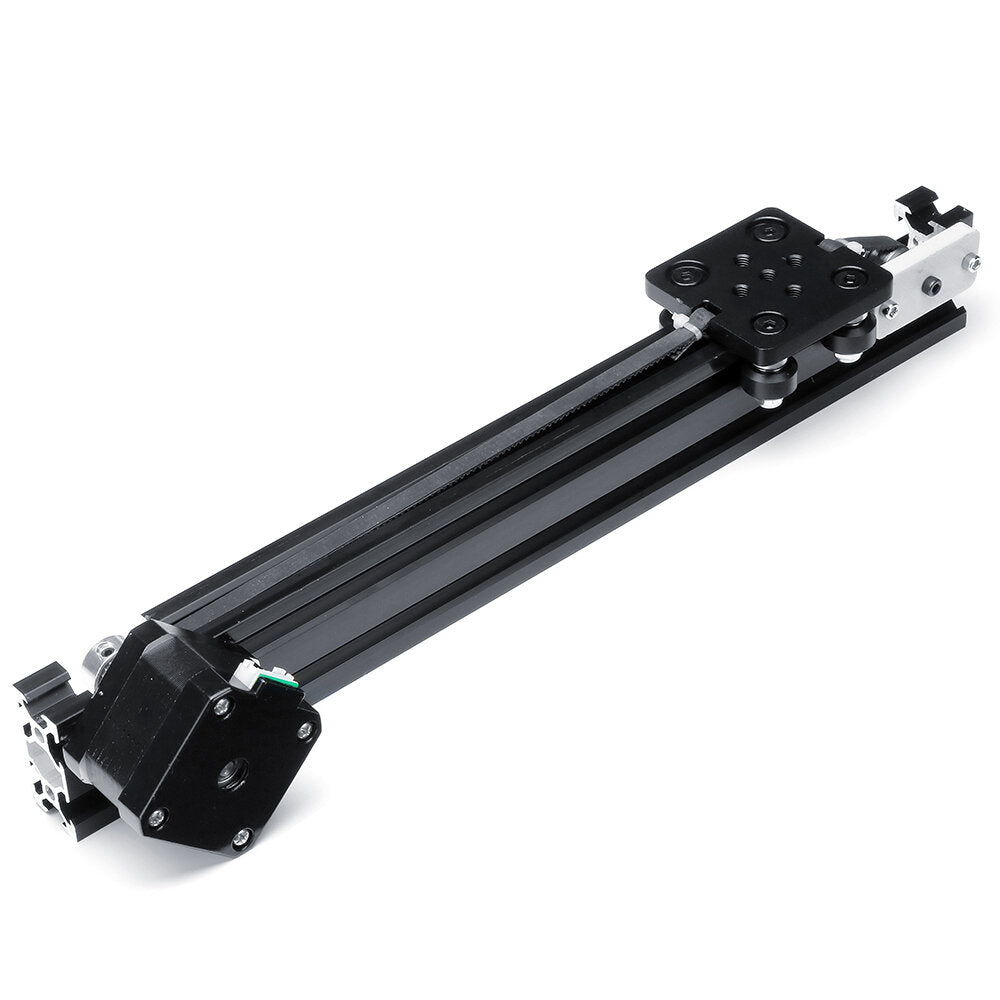

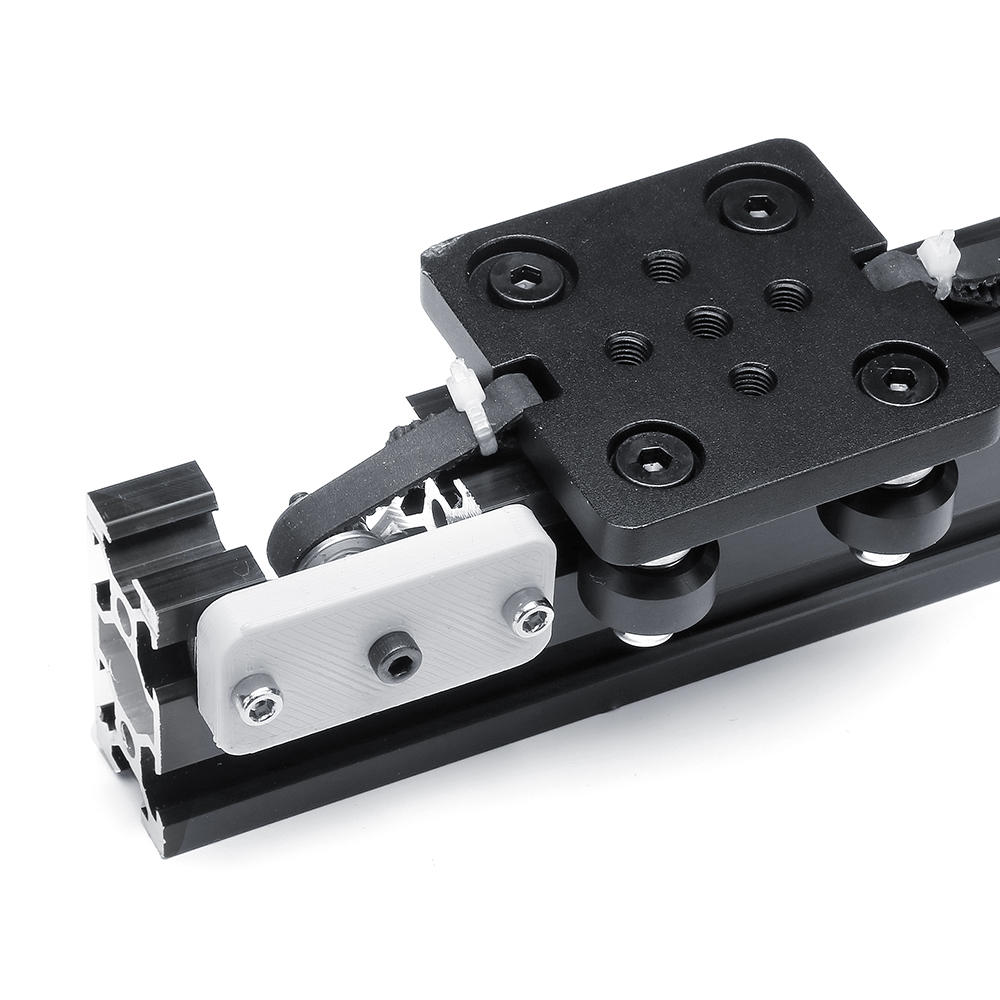

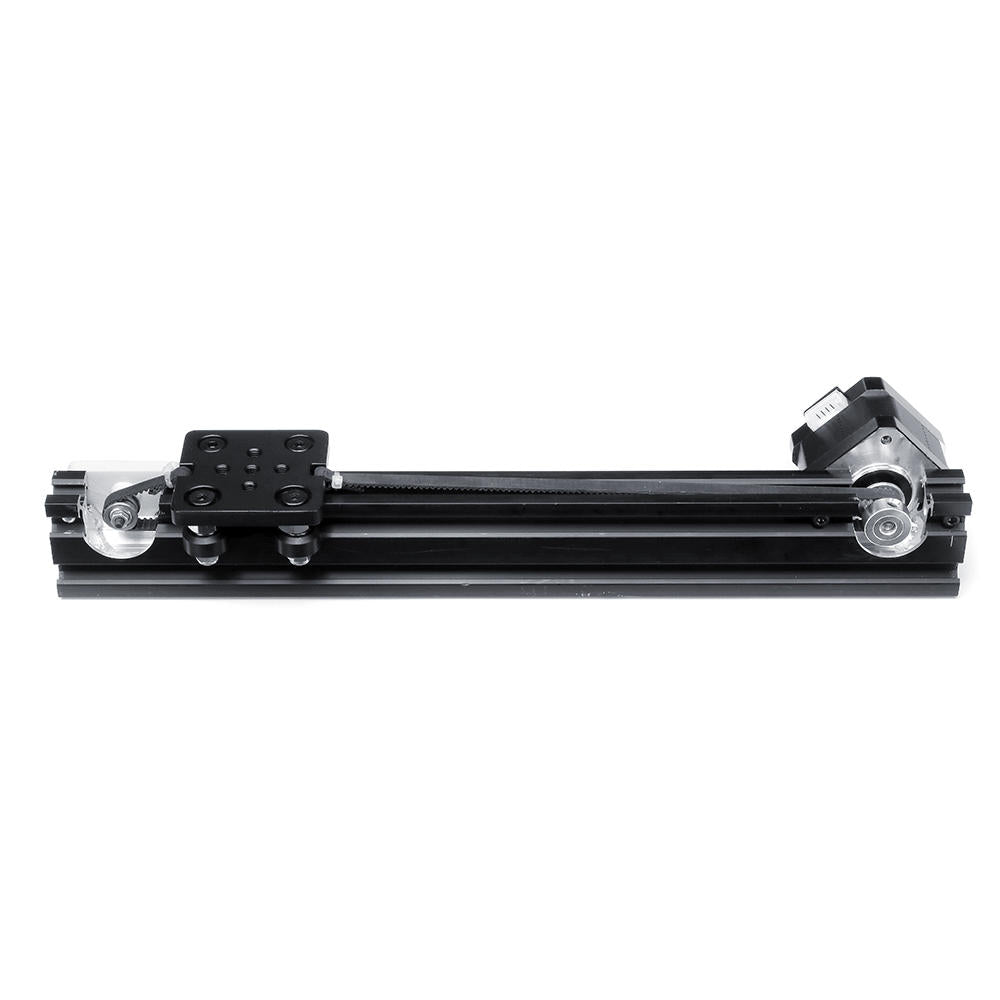

HANPOSE HPV2 Lineaire Gids Set Openbuilds V Lineaire Actuator Effectieve Reizen 100-400mm Lineaire Module met 17HS3401S Stappenmotor
Specificatie:
Pakket Inbegrepen:
HANPOSE HPV2 Lineaire Gids Set Openbuilds V Lineaire Actuator Effectieve Reizen 100-400mm Lineaire Module met 17HS3401S Stappenmotor
Specificatie:
Model: HPV2
Breedte of Diameter van Gids: 2040
Effectieve reizen: 100/150/200/250/300/350/400 mm
Motor: 17HS3401S Stappenmotor
Effectieve reizen: 100/150/200/250/300/350/400 mm
Motor: 17HS3401S Stappenmotor
Motorkabels: 30cm
Totale lengte = effectieve slag + 160 mm
Domein: 3D-printers, monitorapparatuur, medische machines, textielmachines, verpakkingsmachines, toneelverlichting, laser
graveren, automatiseringsapparatuur, niet-standaardapparatuur, plaatsingsmachine ect.
17HS3401-S-motor:
Elektrische specificaties:
Algemene specificatie:
Domein: 3D-printers, monitorapparatuur, medische machines, textielmachines, verpakkingsmachines, toneelverlichting, laser
graveren, automatiseringsapparatuur, niet-standaardapparatuur, plaatsingsmachine ect.
17HS3401-S-motor:
| Model | 17HS3401-S |
| Type | Hybride |
| Fase | 2 |
| Stap hoek | 1,8° |
| Motorgrootte: | 42 x 34mm |
| schacht | "D" as 21 x Ф5mm |
| Outlet manier | "4" stekkerlijn |
| Motorkabels | Dupont-lijn (1M) |
| Adapteraandrijving | Tweefasige stappenaandrijving |
| Domein | 3D-printers, monitorapparatuur, medische machines, textielmachines, Verpakkingsmachines, Podiumverlichting, Lasergravure, Automatisering Apparatuur, niet-standaard apparatuur, plaatsingsmachine ect. |
Elektrische specificaties:
| Modelnr. | Stap Hoek |
Motor Lengte |
gewaardeerd Huidige |
Weerstand /Fase |
Inductie /Fase |
Vasthouden Koppel |
detent Koppel |
traagheid van Rotor |
Lood |
| (°) | (L)mm | (EEN) | (Ω) | (mH) | (N.cm) | (N.cm) | (G.cm²) | (Nee.) | |
| 17HS3401-S | 1.8 | 34 | 1.3 | 2.4 | 2.8 | 28 | 1.6 | 34 | 4 |
Algemene specificatie:
| Precisie hoekstap | ±5% (volledige stap, geen kosten) |
| Weerstandsnauwkeurigheid: | ±10% |
| Precisie-inductie: | ±20% |
| Temperatuurstijging | 80deg Max (nominale stroom, 2 fasen aan) |
| Omgevingstemperatuur | ( - 20°)-(+ 50°) |
| Isolatieweerstand: | 100MΩ Min, 500VDC |
| Insulting Force | 500VAC voor een minuut |
Pakket Inbegrepen:

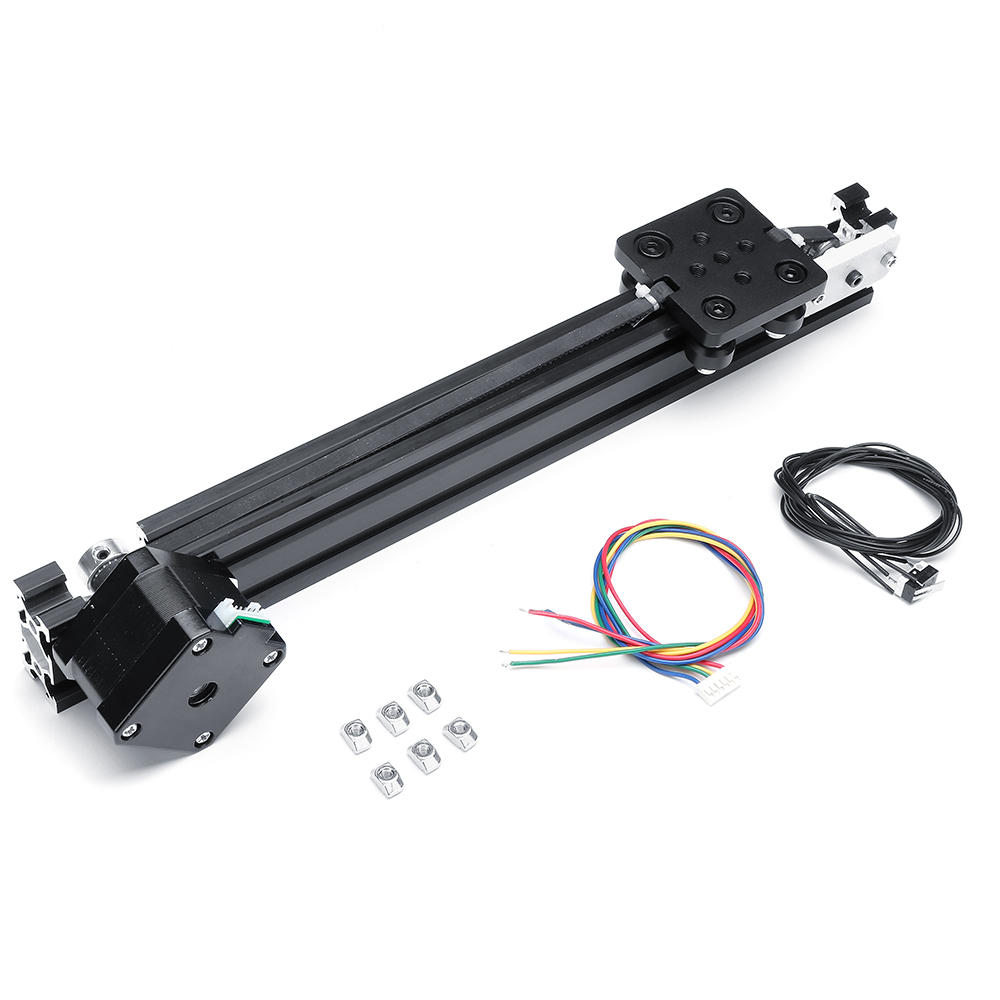

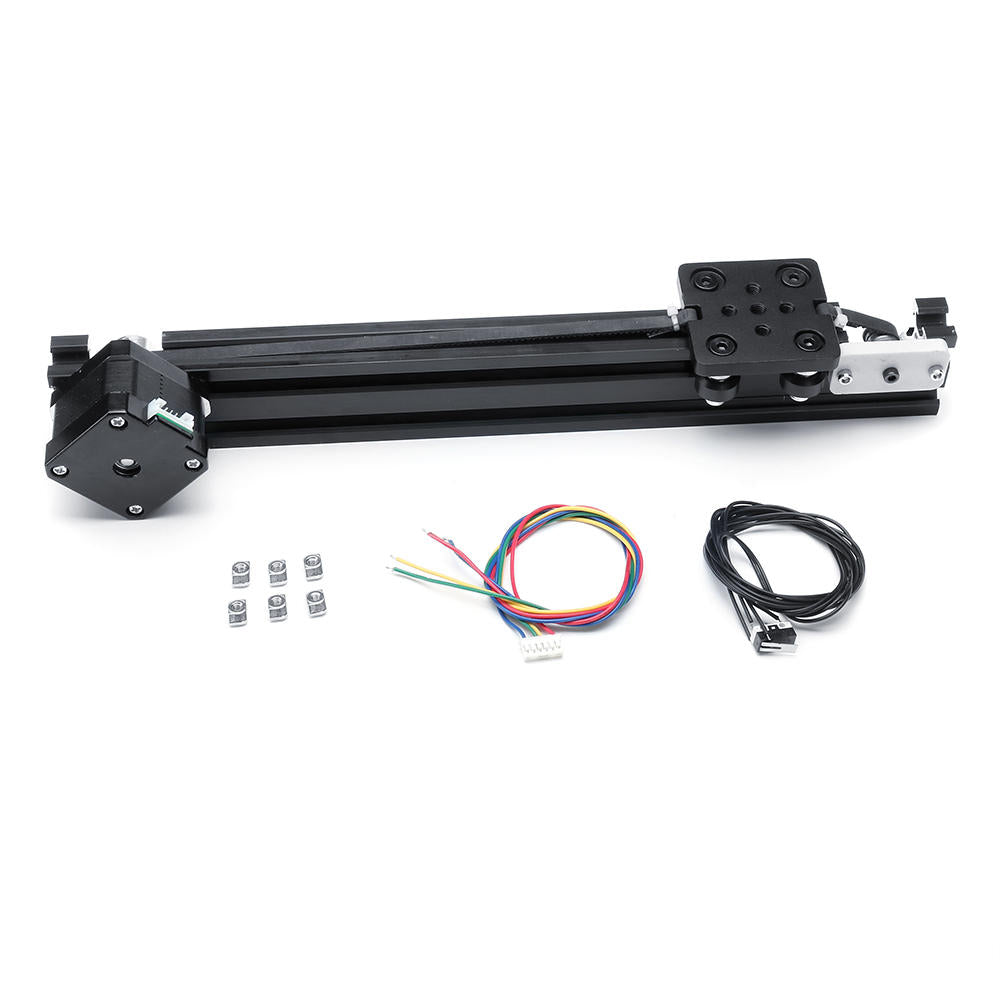

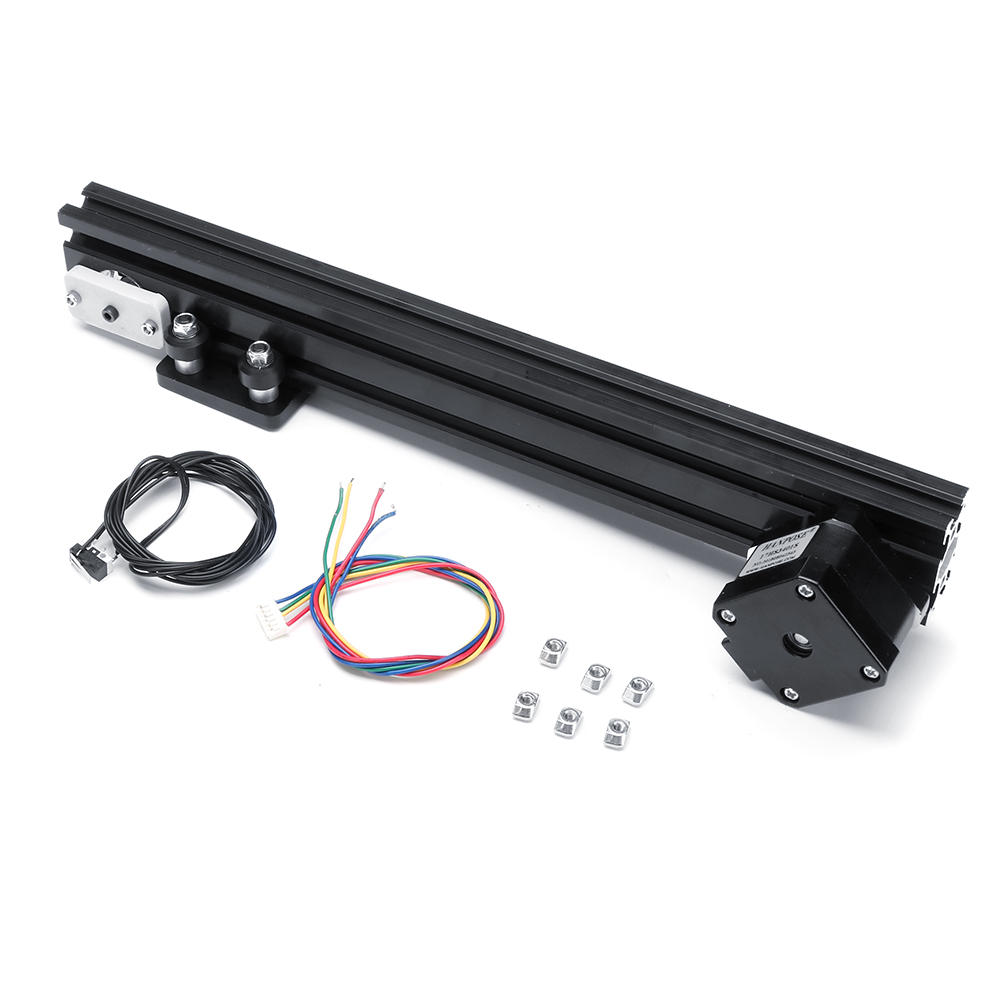

1 X HPV2 MINI V lineaire actuatorset
1 X Motorkabels (30 cm)
1 X Eindschakelaar
6 X Schroeven
Meer details: 1 X Eindschakelaar
6 X Schroeven
