Kenmerken:
1. Het hoofdlichaam is geaard, wat soepeler en betrouwbaarder is.
2. De sonde is volledig geaard in de vorm van spuitgieten, waardoor de levensduur van de aarddraad aanzienlijk wordt verlengd.
3. BNC (Q9) materiaal, uitgerust met een isolerende mantel aan de buitenzijde van de BNC, wat het veiligheidsniveau verbetert.
4. De sonde wordt vaak gebruikt in oscilloscopen op de BNC-interface op de markt.
Specificatie:
Productmodel: P2300B
Productnaam: Oscilloscoopsonde
Gewicht van het product: 0.075kg
Bandbreedte: 1-300MHz
Maximale ingangsspanning: 600V
Verzwakkingsverhouding: 100X
Ingangsweerstand: 100MΩ
NOTITIE:
NOTITIE:
Wanneer de sonde voor de eerste keer op een ingangskanaal wordt aangesloten, is een sondecontrole vereist om de sonde aan het ingangskanaal aan te passen. Sondes die niet worden gecompenseerd of gecompenseerd voor afwijkingen kunnen meetfouten of fouten veroorzaken.
1. Stel de softwareselectie X10 in. Stel verzwakkingsfactor X10 van de sonde in en verbind de sonde met het kanaal CH1. Als u een haaktaster gebruikt, zorg er dan voor dat de sonde in nauw contact staat met CH1. Verbind de sondetip met de signaaluitgangsconnector van de sondecompensator en de referentiekabel is verbonden met de aardingsconnector van de sondecompensator.
2. Controleer de vorm van de weergegeven golfvorm om te bepalen of de sondecompensatie correct is, schakel CH1 in en druk op de "AUTO" -knop.
3. Controleer de vorm van de weergegeven golfvorm om te bepalen of de sondecompensatie correct is.

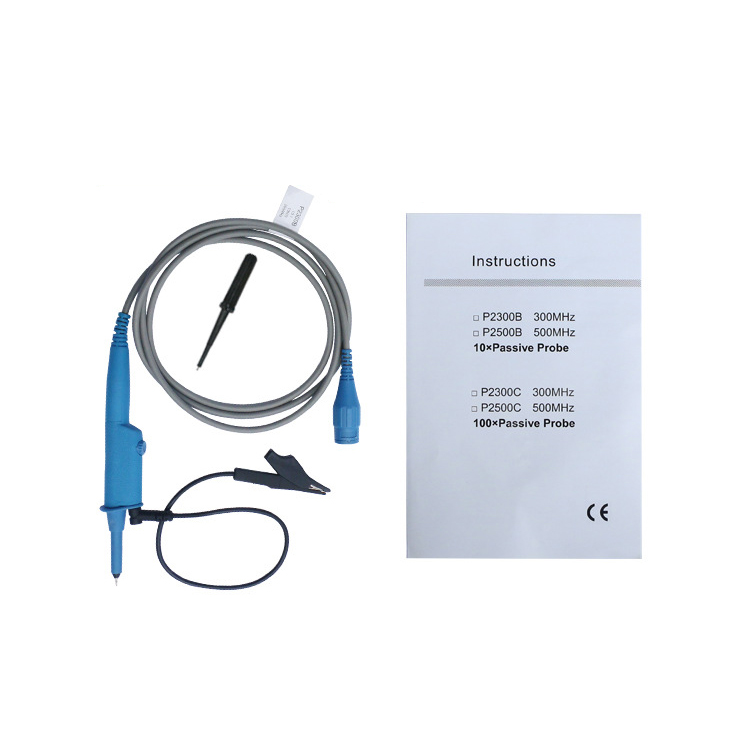

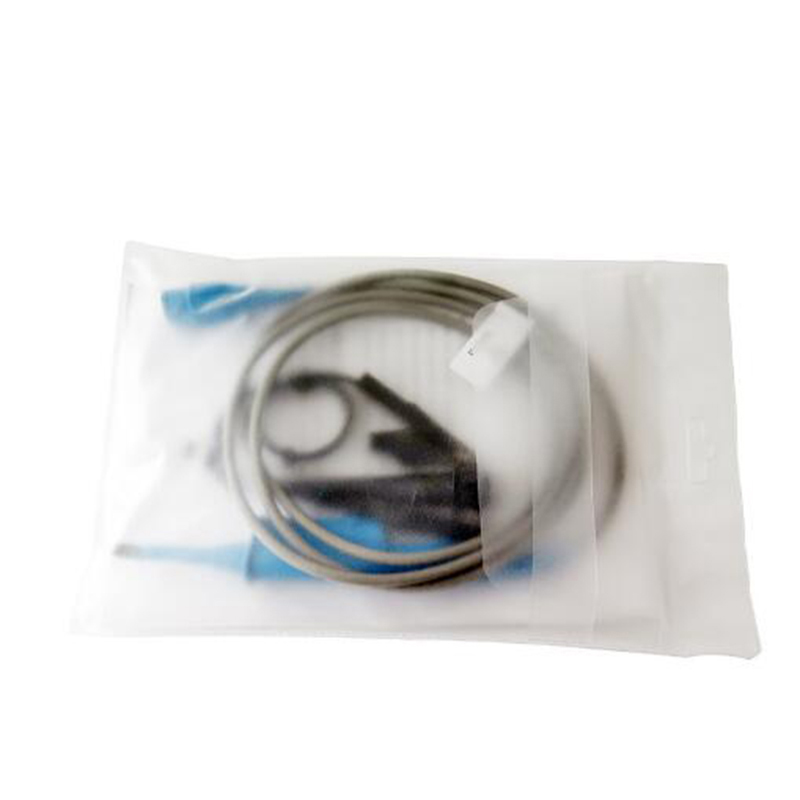

Pakket bestaat uit:
1 X P2300B Oscilloscoopsonde

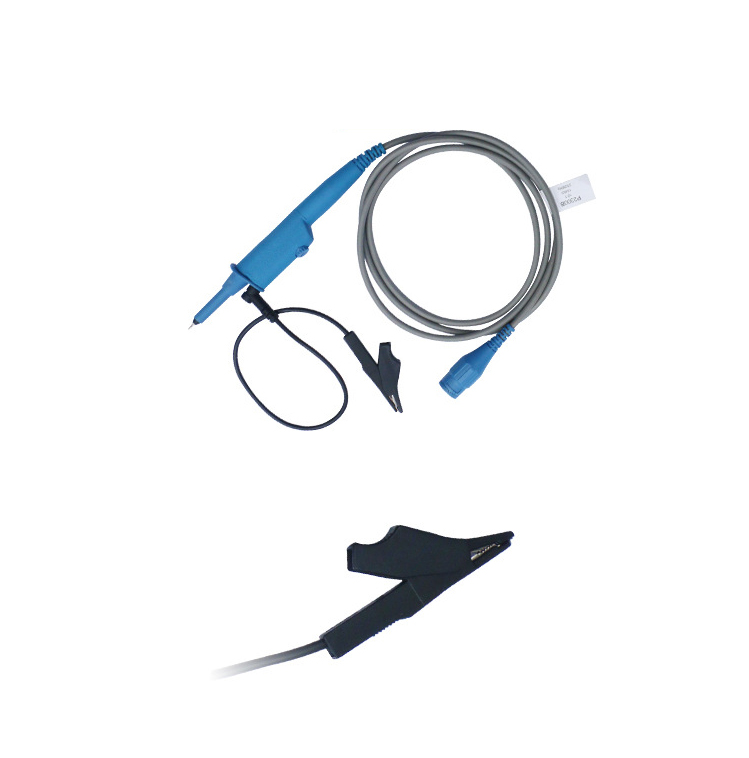

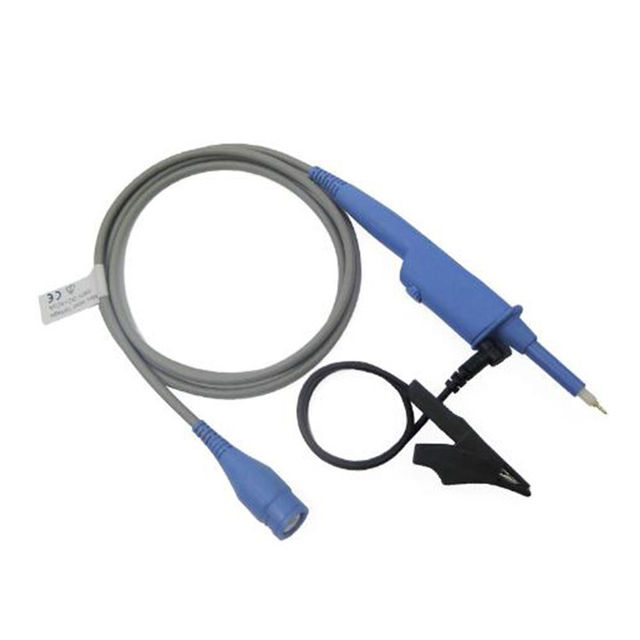

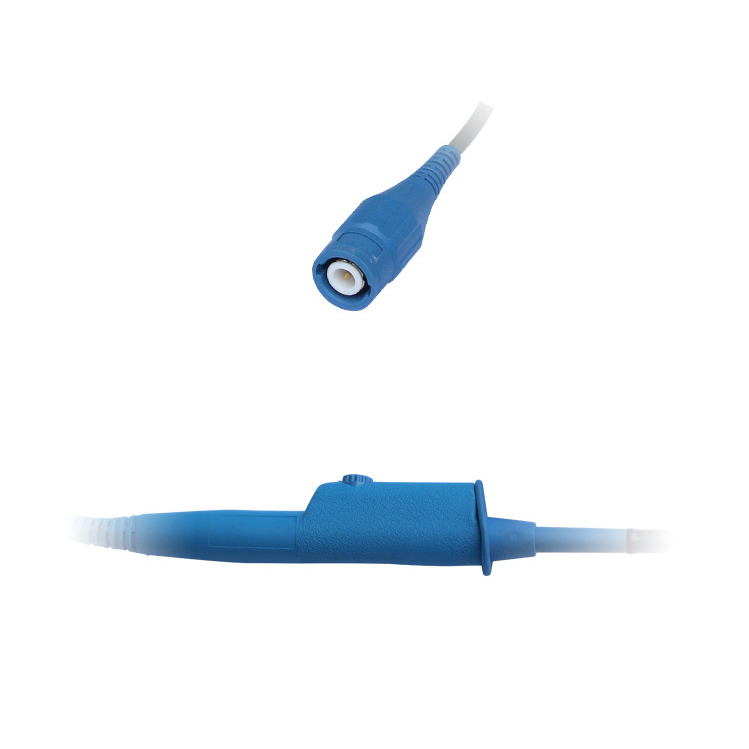

Details foto's:
Pakket bestaat uit:
1 X P2300B Oscilloscoopsonde
Details foto's:
