Overzicht:
1. De microgolfbewegingssensor is een microgolfbewegingsobjectdetector ontworpen met behulp van het Doppler ra dar-principe. In tegenstelling tot gewone infrarooddetectors, detecteren microgolfsensoren de beweging van een object door microgolven te detecteren die door het object worden gereflecteerd. Het detectieobject blijft niet beperkt tot het menselijk lichaam en er zijn nog veel meer dingen. De microgolfsensor wordt niet beïnvloed door de omgevingstemperatuur, heeft een lange detectierend en hoge gevoeligheid en wordt veel gebruikt in industriële, transport- en civiele apparaten zoals voertuigsnelheid, automatische deuren, sensorlampen en parkeersensoren.
2. Vanwege de universaliteit van detectieobjecten voor microgolfsensoren, wordt deze in werkelijke toepassingen gekoppeld aan een andere sensor voor gerichte detectie. Zoals magnetron sensor + infrarood pyro-elektrische sensor, kan effectief bepalen of iemand passeerde, zal niet de zon zijn, werd gestoord door de kleur van kleding, zal niet reageren op andere objecten.
3. Deze detectiemethode heeft de volgende voordelen ten opzichte van andere detectiemethoden:
1. contactloze detectie;
2. niet beïnvloed door temperatuur, vochtigheid, lawaai, luchtstroom, stof, licht, enz., Geschikt voor ruwe omgevingen;
3. anti-radiofrequentie interferentie vermogen;
4. het uitgangsvermogen is klein, is niet schadelijk voor de lichaamsstructuur;
5. detectie afstand;
6. Ondersteuning van de detectie van niet-leven objecten
7. de richting van de magnetron is erg goed, de snelheid is gelijk aan de snelheid van het licht.
specificaties:
Werkspanning: 5V ± 0,25V
Bedrijfsstroom (CW): max. 50 mA, typisch 30 mA
maat: R = 30,6 mm
Emissieparameters:
Detectieafstand: gebruikt met adapterplaat of referentiecircuit hieronder, 2-16 m traploos instelbaar (mini mum 2 m, maximaal 16 m)
Helium-emissiefrequentie: 10.525 GHz
Nauwkeurigheid frequentie-instelling: 3MHz
Uitgangsvermogen (mini-moeder): 13dBm EIRP
harmonische emissie:
Gemiddelde stroom (5% DC): 2mA typ.
Pulsbreedte (min.): 5uSec
Inschakelduur (min.): 1%
Parameters ontvangen:
Gevoeligheid (10dB S / N-verhouding) 3Hz tot 80Hz Bandbreedte: -86dBm
10.3Hz tot 80Hz bandbreedte Clutter 10uV
Antennewinst: 8dBi
Verticale breedte van de 3dB-straal: 36 graden
Waterniveau 3dB Breedte van de straal: 72 graden
Pakket inbegrepen:

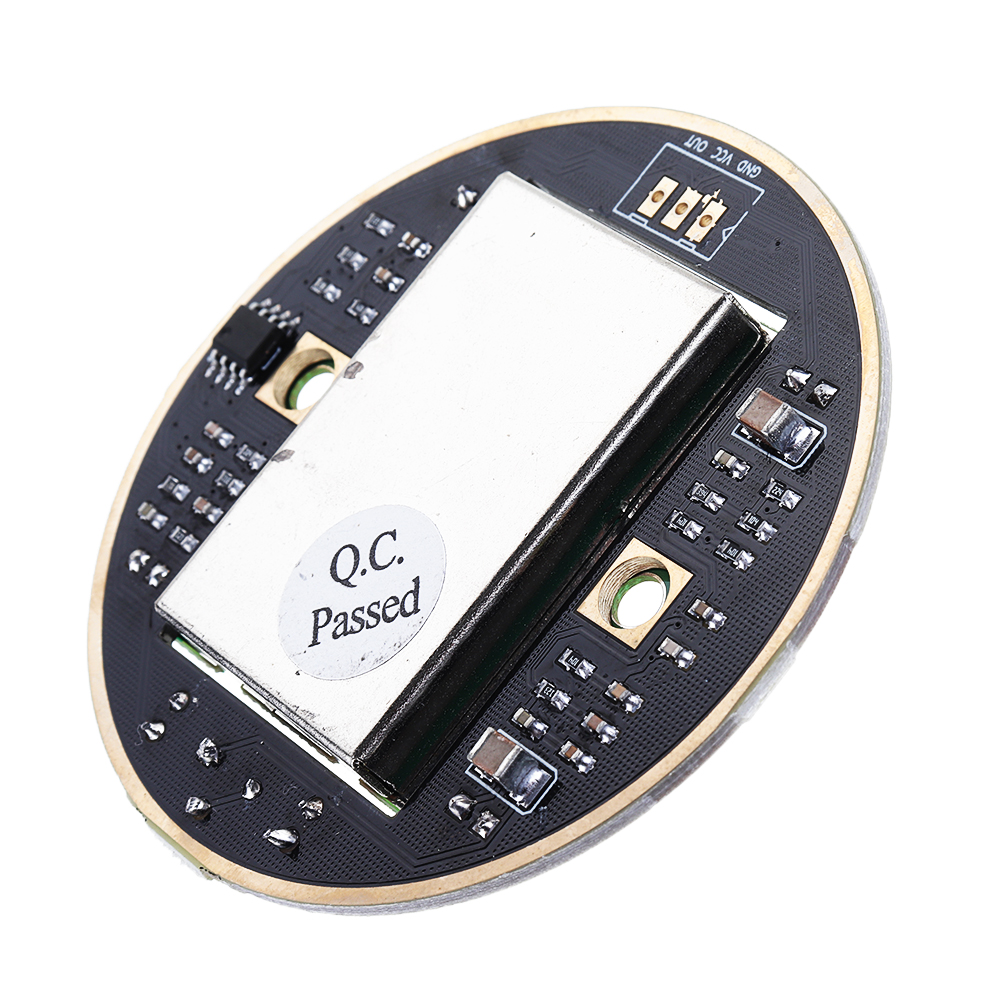

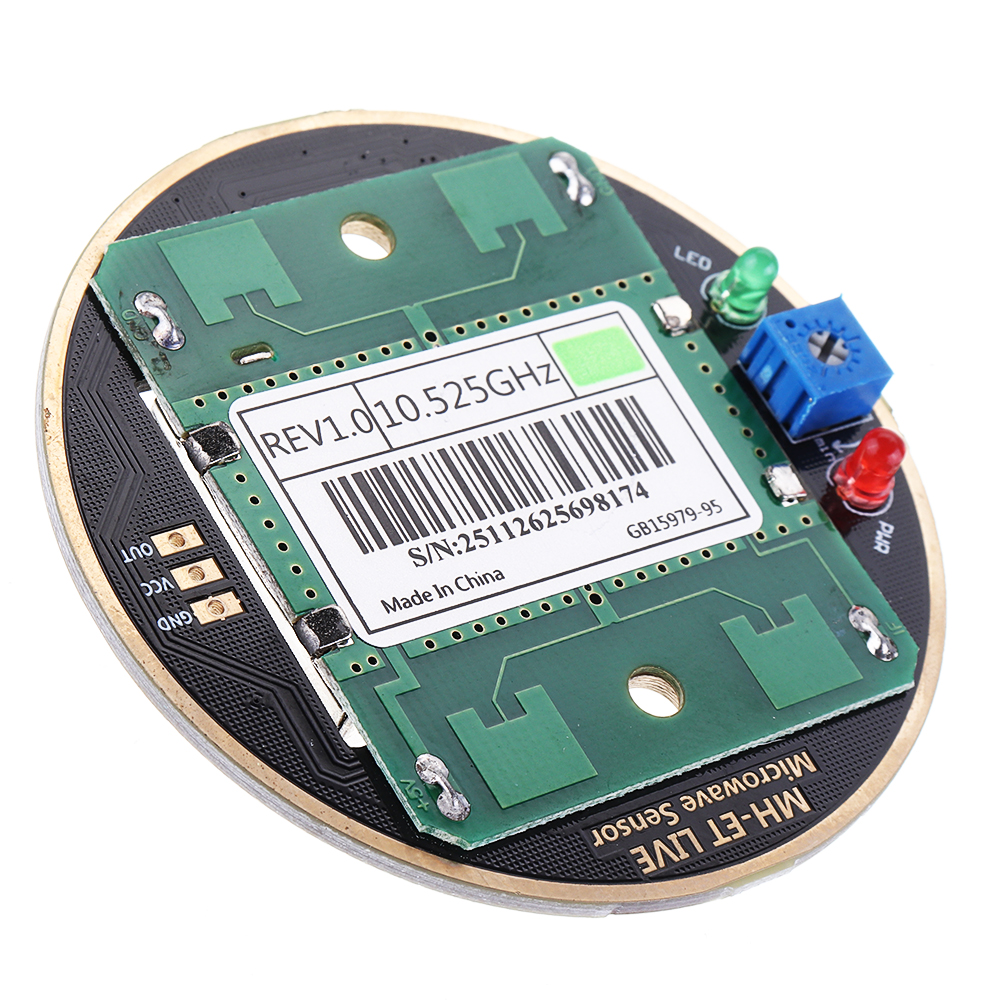

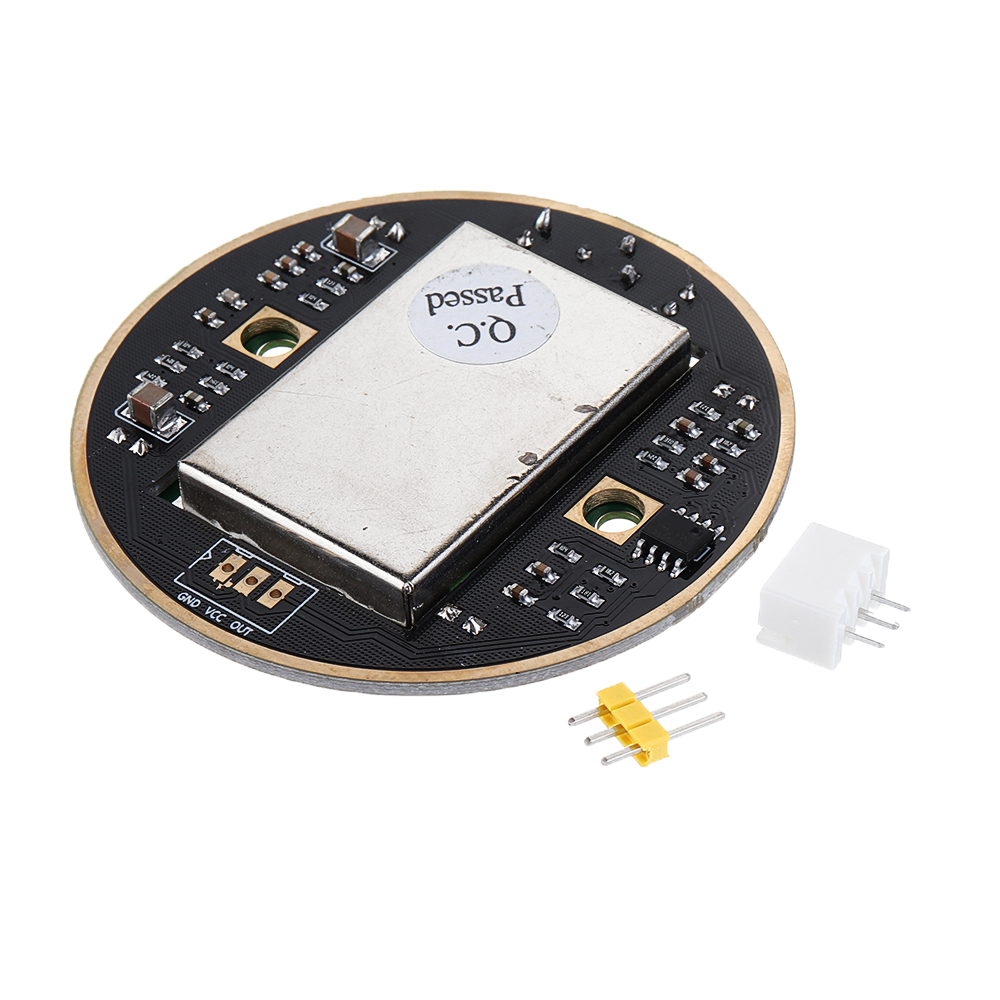

1 x HB100 X 10.525 GHz microgolfsensor
