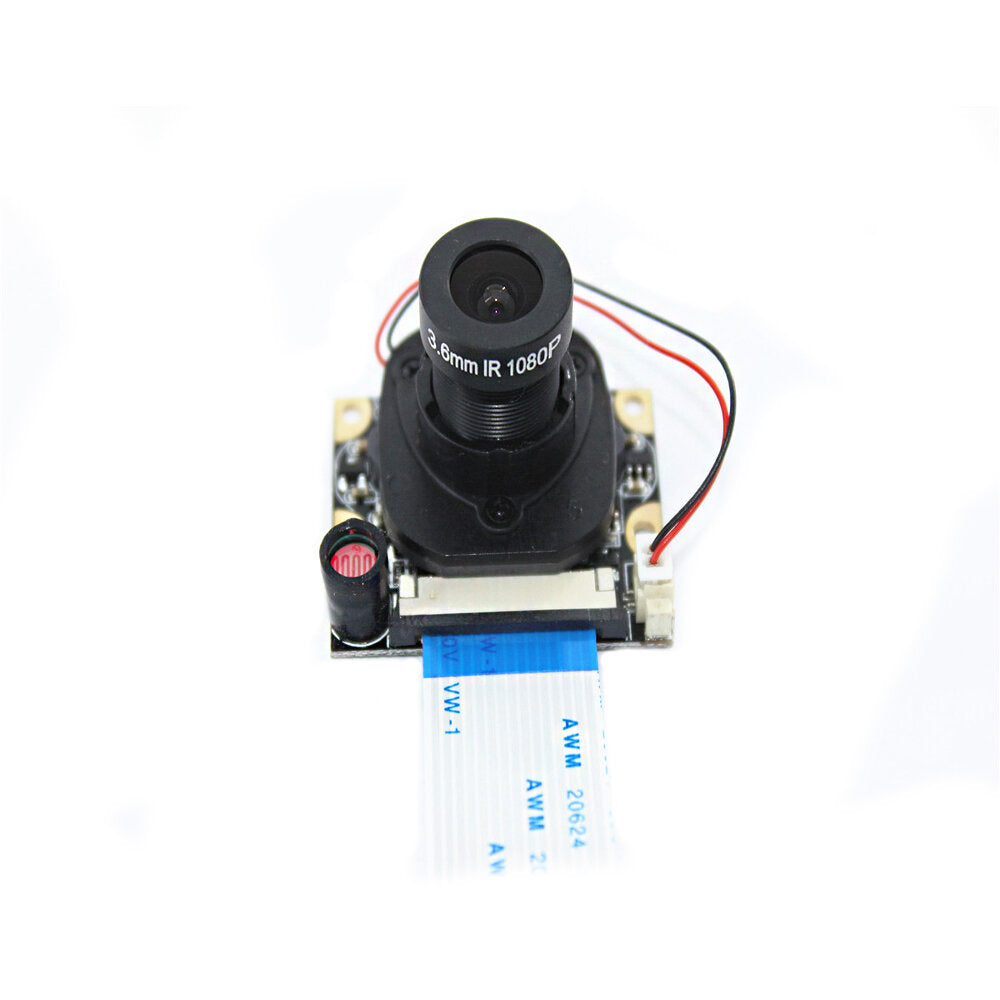

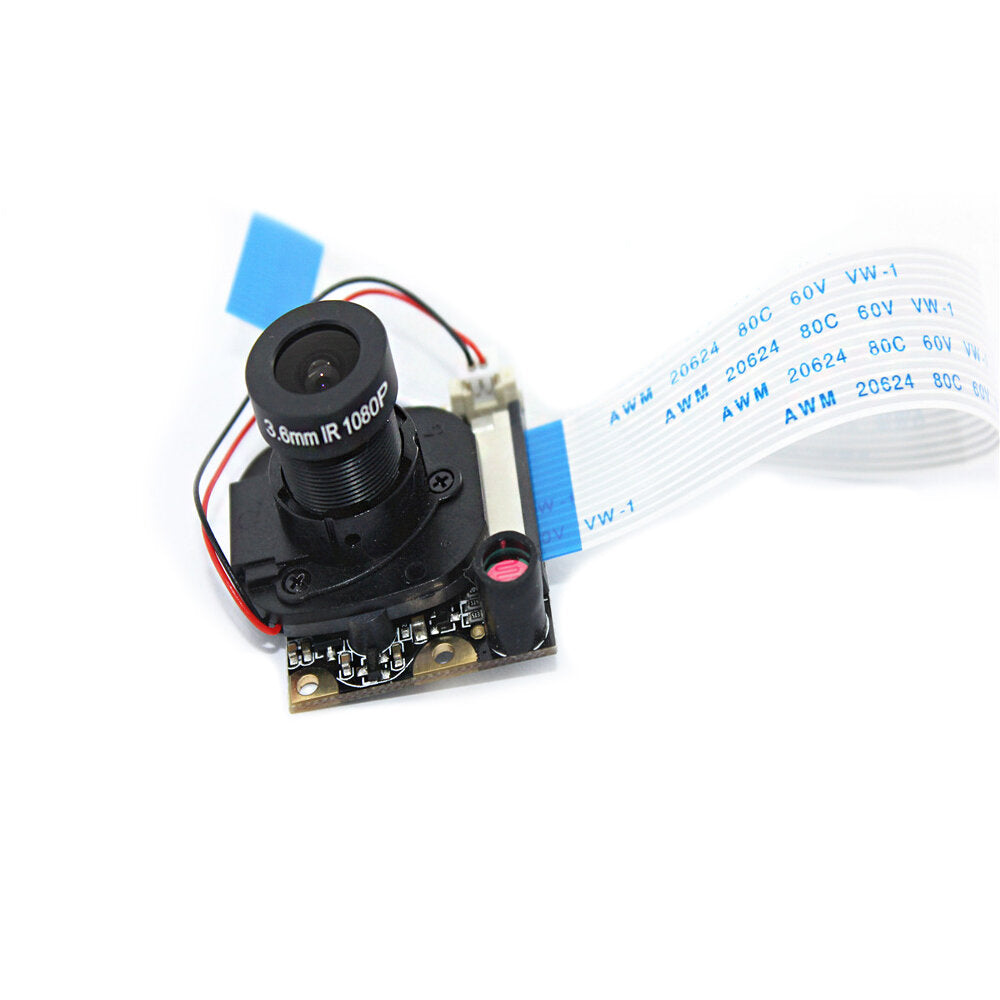

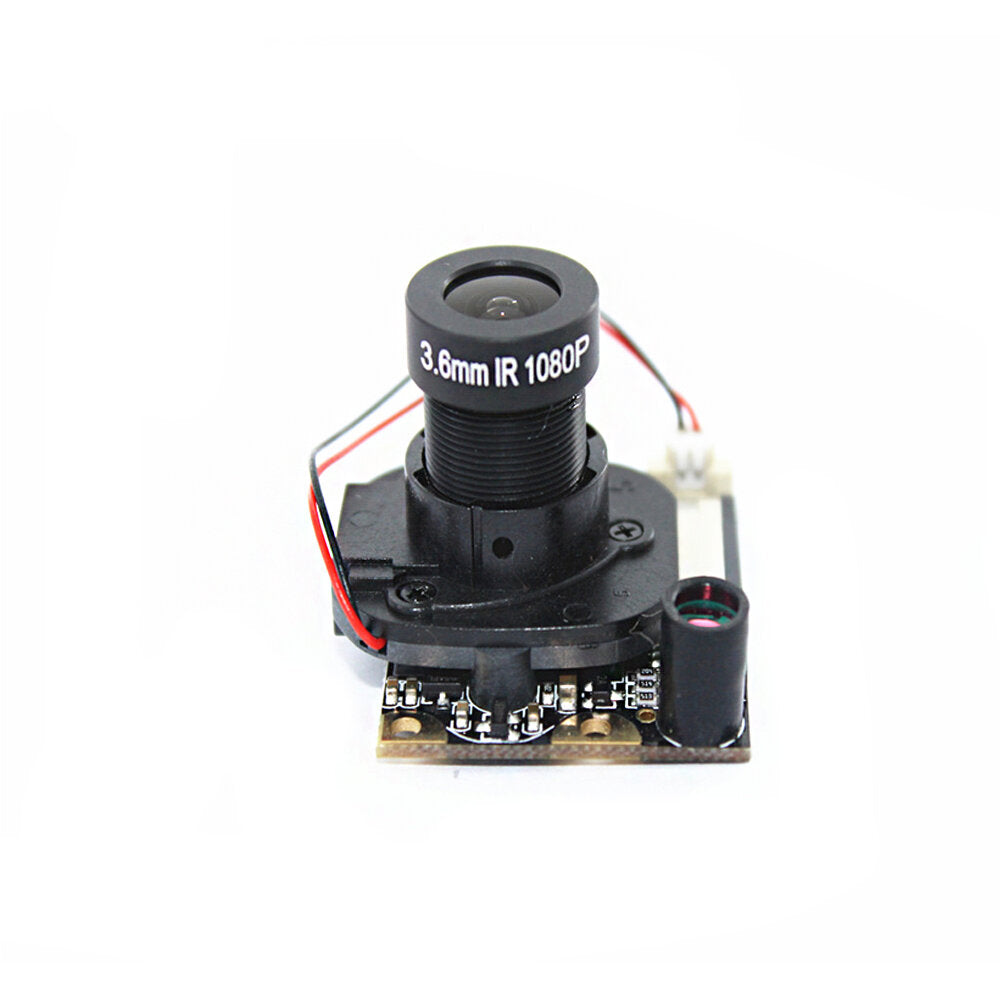

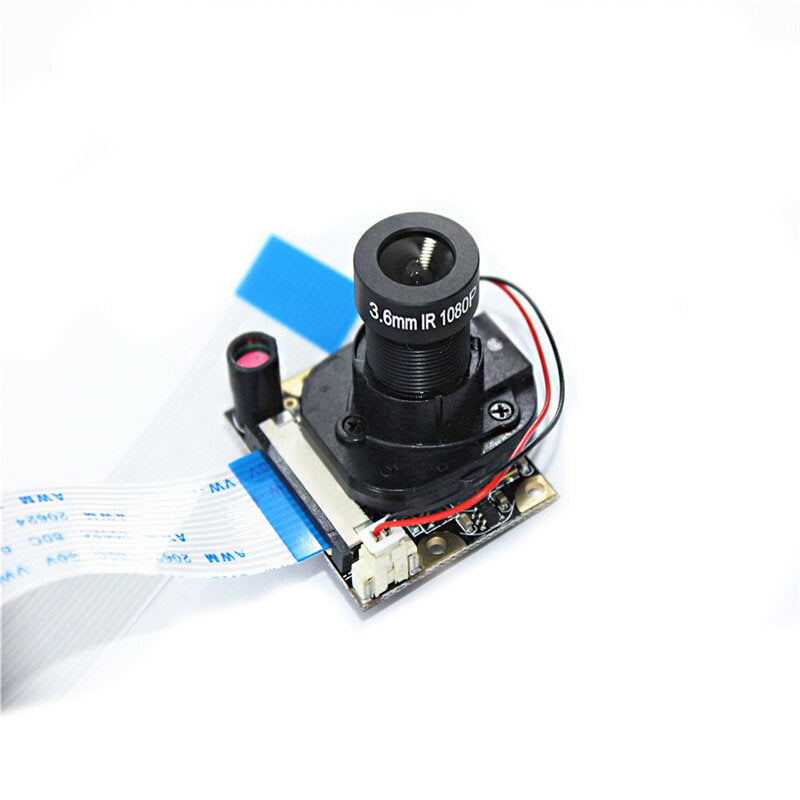

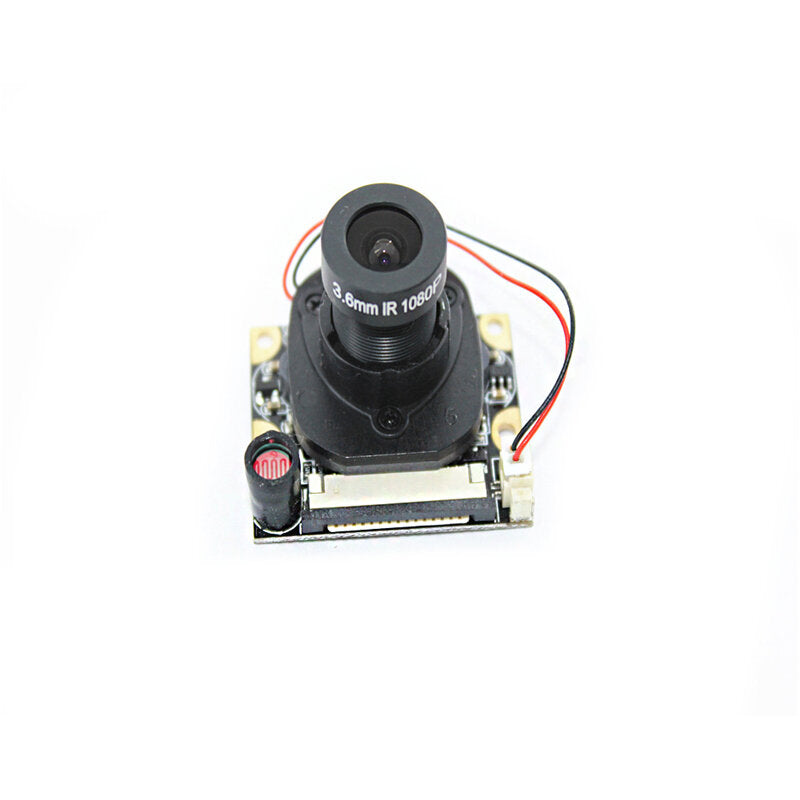

Inleiding:
De Raspberry Pi IR-CUT-camera is de dag- en nachtcamera. U kunt zowel overdag als 's nachts de beste beeldvorming krijgen. Het is een ingebouwde IR-CUT-camera die zowel overdag als 's nachts kan worden gebruikt. Wanneer de camera overdag overschakelt naar de dagmodus, is het camerabeeld een normaal kleurenbeeld, wanneer de camera 's nachts overschakelt naar de nachtmodus, kan de camera normaal gesproken het infraroodvullicht van het licht identificeren, dat kan worden ingesteld via de softwareschakelaar, om de andere nachtzichtcamera overdag op te lossen om foto's van de beeldkleur te maken is niet normaal.
Het verschil tussen automatische of niet-automatische wisselcamera
1. De camera met automatische schakelaar schakelt overdag automatisch naar de dagmodus (niet-nachtzicht) of in een omgeving die voldoende licht is, en in een donkere omgeving naar de nachtzichtmodus.
2. De niet-automatische schakelcamera is de dagmodus berustend. U kunt op deze manier overschakelen naar de nachtzichtmodus.
Het bestand config.txt bewerken:
1. Uitvoerend commando "sudo nano /boot/config.txt"
2. Voeg "disable_camera_led=1" toe
3. Druk op "Ctrl+O" (op het toetsenbord) en druk op "Enter" om deze configuratie op te slaan, en druk vervolgens op "Ctrl + X" om te bestaan.
4 . Start de raspberry pi opnieuw op en hij schakelt over naar de dagmodus.
5. Verwijder de "sudo nano /boot/config.txt" en sla de configuratie op (als de 3), herstart de raspberry pi, hij zal terug zijn naar de dagmodus
specificatie:
5 megapixel OV5647-sensor
CMOS-formaat: 1 / 4inch
Diafragma (F): 1.2
Brandpuntsafstand: 3,6 mm verstelbaar
Gezichtsveld: 75 graden (verschillende brandpuntsafstand, ander gezichtsveld)
Resolutie: 2592*1944P
Sensor beste resolutie: 1080p
4 schroefgaten om de IR lampen of houder te bevestigen:
1). Gebruikt voor bevestiging
2). Biedt 3,3 V uitgangsvermogen
Afmeting: 26,5 x 32 mm
Functie:
1. Ondersteunt alle revisies van de Raspberry Pi (inclusief Raspberry Pi 3 B+)
2. Ingebouwd verwijderbaar IR-CUT-filter, waardoor kleurvervorming bij daglicht wordt geëlimineerd (automatisch of handmatig)
3. Wordt geleverd met infrarood LED, ondersteunt nachtzicht
4. Ondersteunt het aansluiten van infrarood-LED en / of invulflits-LED
Tip:
Hardwareverbinding:
1. Soft kabel, 90 graden verticale connector, HDMI-poort ernaast. Bij aansluiting de contactzijde naar de HDMI-interface gericht.
2. Verwijder de beschermfolie voordat u de lens gebruikt
3. kale borden, let op ESD-schade, pas op voor statische elektriciteit!
Pakket Inbegrepen:
1 x automatische IR-CUT-cameramodule (IR-invullicht niet inbegrepen)
